Comsol静电场计算铌酸锂加电压透射率偏移量、TE.TM模式下二次谐波转换效率

在光学和材料科学的交叉领域，研究铌酸锂（LiNbO₃）材料在不同条件下的光学特性是一个十分有趣且具有重要应用价值的方向。今天咱们就来唠唠利用 Comsol 进行铌酸锂在静电场下加电压透射率偏移量以及 TE、TM 模式下二次谐波转换效率的计算。

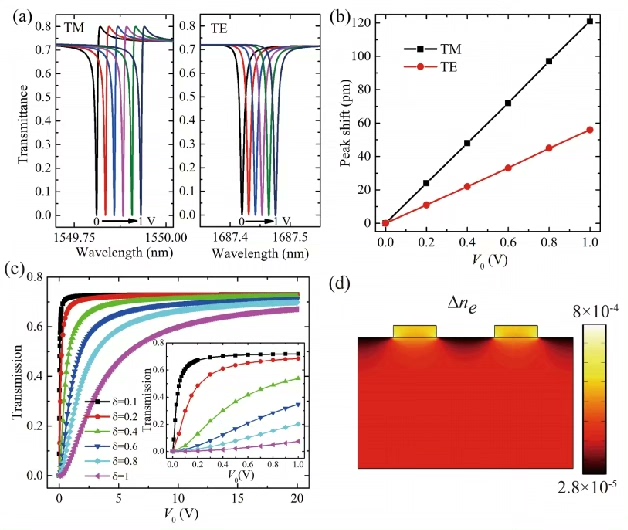

静电场计算铌酸锂加电压透射率偏移量

物理原理

当在铌酸锂晶体上施加电压时，晶体内部会产生静电场，这会导致晶体的光学性质发生变化，进而影响光的透射率。这种效应主要源于铌酸锂的电光效应，即材料的折射率会随着外加电场的变化而改变。

Comsol 建模步骤与代码实现

1. 定义几何模型

首先要在 Comsol 中构建铌酸锂晶体的几何模型。假设我们构建一个简单的长方体形状的铌酸锂晶体，以下是一段伪代码展示如何在 Comsol 的脚本环境中定义这个几何形状（这里只是示意，实际语法会更复杂且基于 Comsol 的特定 API）：

// 创建一个新的几何对象
geom = model.geom.create('geom1','Sweep');
// 定义长方体的尺寸
a = 1e - 3; // 长度 1 毫米
b = 1e - 3; // 宽度 1 毫米
c = 1e - 3; // 高度 1 毫米
// 添加长方体
geom.feature.create('blk1', 'Block');
geom.feature('blk1').set('size', [a, b, c]);
geom.run;

这段代码创建了一个名为 geom1 的几何对象，并在其中添加了一个尺寸为 1 毫米×1 毫米×1 毫米的长方体作为铌酸锂晶体的模型。

1. 设置材料属性

铌酸锂具有特定的光学和电学属性。在 Comsol 中，我们需要准确设置这些属性。例如，设置其相对介电常数 epsilon_r 和电光系数 r 等。

mat = model.materials.create('mat1');
mat.property.create('epsr', 'Relative permittivity');
mat.property('epsr').setData('value', [epsilon_r_value]);
mat.property.create('r', 'Electro - optic coefficient');
mat.property('r').setData('value', [r_value]);

这里 epsilonrvalue 和 r_value 分别是实际的相对介电常数和电光系数的值，需要根据具体的铌酸锂材料特性来确定。

1. 施加电压与静电场计算

通过在模型的特定边界上施加电压，来模拟静电场。假设在长方体的两个相对面上施加电压 V：

phys = model.physics.create('es', 'Electric Fields');
es = model.physics('es');
es.boundaryCondition.create('bc1', 'Voltage');
es.boundaryCondition('bc1').set('selection', [1]); // 选择一个面施加电压
es.boundaryCondition('bc1').set('V', V_value);
es.boundaryCondition.create('bc2', 'Ground');
es.boundaryCondition('bc2').set('selection', [2]); // 选择相对面设为接地

这段代码在模型中添加了电场物理场接口 es，并在两个不同的边界上分别设置了电压和接地条件。

1. 计算透射率偏移量

在计算出静电场分布后，结合光学传播模块来计算透射率的偏移量。这部分通常涉及到求解麦克斯韦方程组与电光效应的耦合方程。由于过程较为复杂，实际计算可能依赖于 Comsol 内置的求解器和特定的算法，这里不展开详细代码，但大致思路是基于电场对折射率的影响来重新计算光在晶体中的传播和透射。

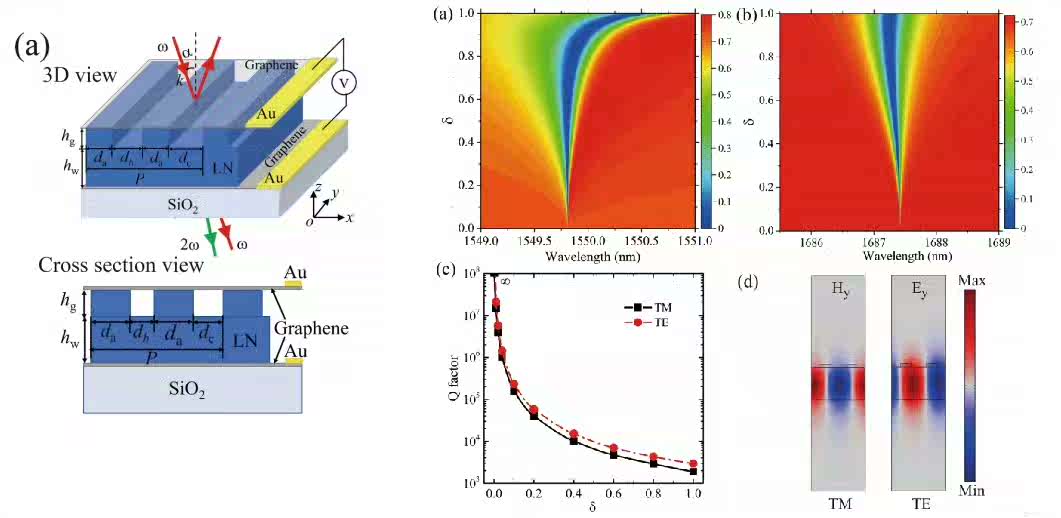

TE、TM 模式下二次谐波转换效率

物理原理

二次谐波产生（SHG）是一种非线性光学过程，当高强度的基频光入射到非线性光学材料（如铌酸锂）中时，会产生频率为基频光两倍的二次谐波光。在 TE（横电）和 TM（横磁）模式下，光与材料的相互作用方式有所不同，导致二次谐波转换效率也不同。

Comsol 建模思路与代码片段

1. 定义物理场与边界条件

在 Comsol 中，我们需要同时考虑非线性光学和电磁波传播的物理场。

phys1 = model.physics.create('emw', 'Electromagnetic Waves, Frequency Domain');
emw = model.physics('emw');
// 设置边界条件，例如设置完美电导体边界
emw.boundaryCondition.create('pec1', 'Perfect Electric Conductor');
emw.boundaryCondition('pec1').set('selection', [3]);

这段代码添加了频域电磁波物理场接口 emw 并设置了一个完美电导体边界条件。

1. 设置非线性光学属性

对于铌酸锂，要准确设置其二阶非线性极化率 chi2 等属性，以描述二次谐波产生过程。

mat.property.create('chi2', 'Second - order nonlinear susceptibility');
mat.property('chi2').setData('value', [chi2_value]);

这里 chi2_value 是根据铌酸锂材料确定的二阶非线性极化率值。

1. 求解 TE 和 TM 模式下的二次谐波转换效率

在设置好模型和物理属性后，通过选择不同的偏振方向来模拟 TE 和 TM 模式。例如，对于 TE 模式，可以设置电场方向垂直于传播方向所在平面。然后利用 Comsol 的求解器计算基频光和二次谐波光的场分布，进而计算二次谐波转换效率。转换效率的计算公式大致为：

\[ \eta = \frac{P{SH}}{P{fundamental}} \]

Comsol静电场计算铌酸锂加电压透射率偏移量、TE.TM模式下二次谐波转换效率

其中 \( P{SH} \) 是二次谐波光功率，\( P{fundamental} \) 是基频光功率。在 Comsol 中，可以通过对场的积分等操作来计算这两个功率值，从而得到转换效率。虽然具体代码实现较为复杂，但基本思路就是这样。

通过 Comsol 对铌酸锂在静电场下透射率偏移量以及 TE、TM 模式下二次谐波转换效率的模拟计算，我们能够深入了解这种材料在不同光学场景下的特性，为相关光学器件的设计和优化提供有力的理论支持。无论是在光通信、光传感还是其他光学应用领域，这些模拟结果都具有重要的指导意义。

以上就是关于利用 Comsol 研究铌酸锂相关特性的一些分享，希望能给各位小伙伴在相关领域的研究带来一些启发！
