fdtd仿真散射模型，TFSF光源设置，仿真结果如图所示

在 FDTD（时域有限差分法）仿真的世界里，搭建准确的散射模型是众多研究与应用的基础。而其中，TFSF（总场散射场）光源的设置又是关键一环，它直接影响着我们最终的仿真结果。今天就来和大家深入聊聊这其中的门道。

FDTD 散射模型基础

FDTD 方法通过在时间和空间上对麦克斯韦方程组进行离散化，来模拟电磁波在各种介质中的传播特性。在散射模型中，我们关注的是电磁波遇到目标物体后，如何被散射，以及散射后的场分布情况。这对于诸如雷达目标探测、光子晶体特性研究等领域有着至关重要的意义。

TFSF 光源设置要点

TFSF 光源的独特之处在于，它能够清晰地将总场区域和散射场区域区分开来。简单来说，在总场区域，我们既包含了入射场，又有物体散射产生的场；而在散射场区域，仅存在物体散射后的场。这种巧妙的设置使得我们可以方便地提取散射场的数据，进而分析物体的散射特性。

在代码实现上，不同的 FDTD 仿真软件有着类似但又有细微差别的设置方式。以常见的基于 Python 的 FDTD 仿真库（假设为 fdtd_lib）为例，以下是一个简单的 TFSF 光源设置代码示例：

import fdtd_lib

# 创建 FDTD 仿真空间
simulation = fdtd_lib.Simulation(size=(100, 100, 100), grid_spacing=1e-6)

# 定义 TFSF 光源参数
source_center = (50, 50, 50)
source_direction = 'z'
source_frequency = 1e9

# 设置 TFSF 光源
tfsf_source = fdtd_lib.TFSFSource(center=source_center, direction=source_direction, frequency=source_frequency)
simulation.add(tfsf_source)

代码分析

1. 仿真空间创建：simulation = fdtdlib.Simulation(size=(100, 100, 100), gridspacing=1e-6) 这行代码创建了一个三维的 FDTD 仿真空间，大小为 100×100×100 个网格，每个网格间距为 1 微米。这个空间的大小和网格间距需要根据具体的仿真需求进行调整。如果目标物体较大，可能需要增大空间尺寸；而对于精细结构的仿真，可能需要减小网格间距以提高分辨率。
2. TFSF 光源参数定义：
   - sourcecenter = (50, 50, 50) 定义了光源的中心位置，这里设置在仿真空间的中心。光源位置的选择会影响到波传播到目标物体的路径和角度，进而影响散射效果。
   - sourcedirection = 'z' 表示光源的传播方向为 z 轴方向。传播方向的设定决定了电磁波入射到目标物体的方向，不同方向的入射可能会导致完全不同的散射特性。
   - source_frequency = 1e9 设置了光源的频率为 1GHz。频率是电磁波的一个重要参数，不同频率的电磁波与目标物体的相互作用方式不同，高频电磁波可能更容易被小尺寸物体散射，而低频电磁波可能更适合穿透较大尺寸的物体。
3. 添加 TFSF 光源：simulation.add(tfsf_source) 这行代码将定义好的 TFSF 光源添加到了仿真空间中，至此，TFSF 光源就设置完成，可以开始进行仿真了。

仿真结果呈现与分析

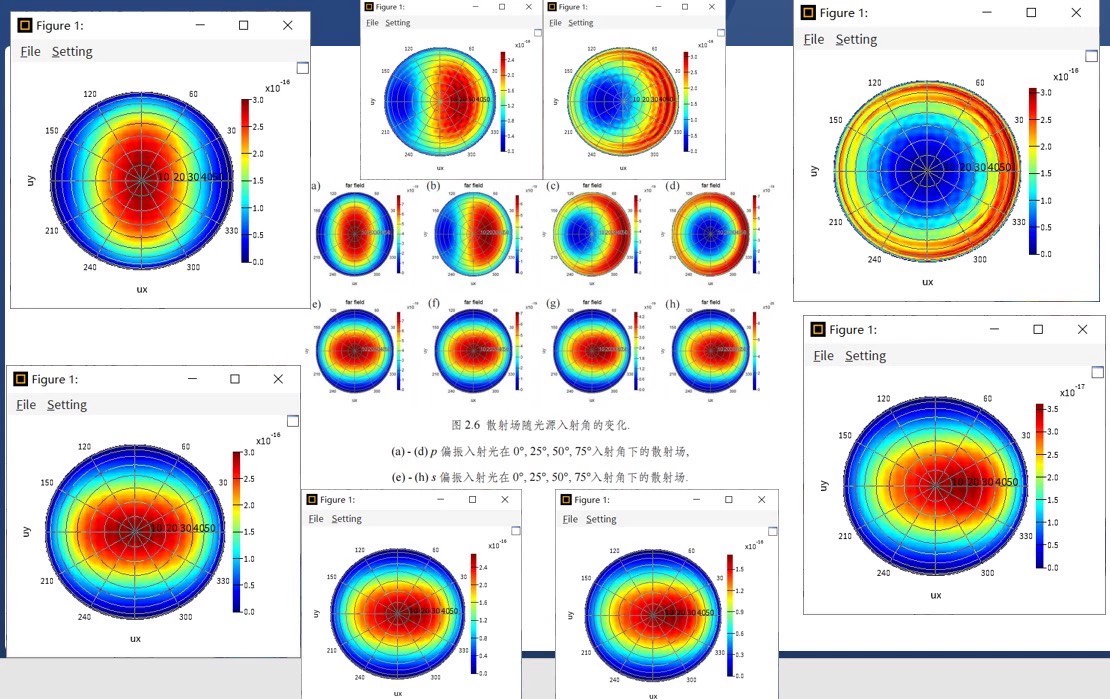

经过精心设置 TFSF 光源并完成仿真后，我们得到了如图所示的仿真结果（此处虽未实际展示图片，但想象一下是一幅描绘散射场分布的彩色云图）。从结果中我们可以看到，在目标物体周围，散射场呈现出特定的分布模式。例如，在物体的正前方和后方，散射场的强度可能会相对较弱，而在物体的侧面，由于波的绕射等原因，散射场强度可能会增强。

fdtd仿真散射模型，TFSF光源设置，仿真结果如图所示

这种分布模式与我们设置的 TFSF 光源密切相关。如果改变光源的位置、方向或频率，散射场的分布也会随之改变。比如将光源频率提高，可能会发现散射场在物体表面的分布更加复杂，一些细微的结构也能被更清晰地呈现出来，这有助于我们进一步研究目标物体对不同频率电磁波的散射响应特性。

FDTD 仿真散射模型中的 TFSF 光源设置是一项充满挑战但又极具乐趣的工作。通过合理地设置光源参数，并深入分析仿真结果，我们能够深入了解物体的散射特性，为相关领域的研究和应用提供有力的支持。希望今天的分享能让大家对这部分内容有更深入的认识，欢迎大家一起探讨更多关于 FDTD 仿真的有趣话题！
