基于OpenLayers的等值线编辑功能实现

功能概述

接上一篇等值线编辑，这次是选择任意部分进行编辑，用于对生成的等值线进行部分微调，包括：

• 手动添加锚点进行局部编辑
• 曲线平滑度调节
• 编辑线段与原始线段连接处的平滑过渡

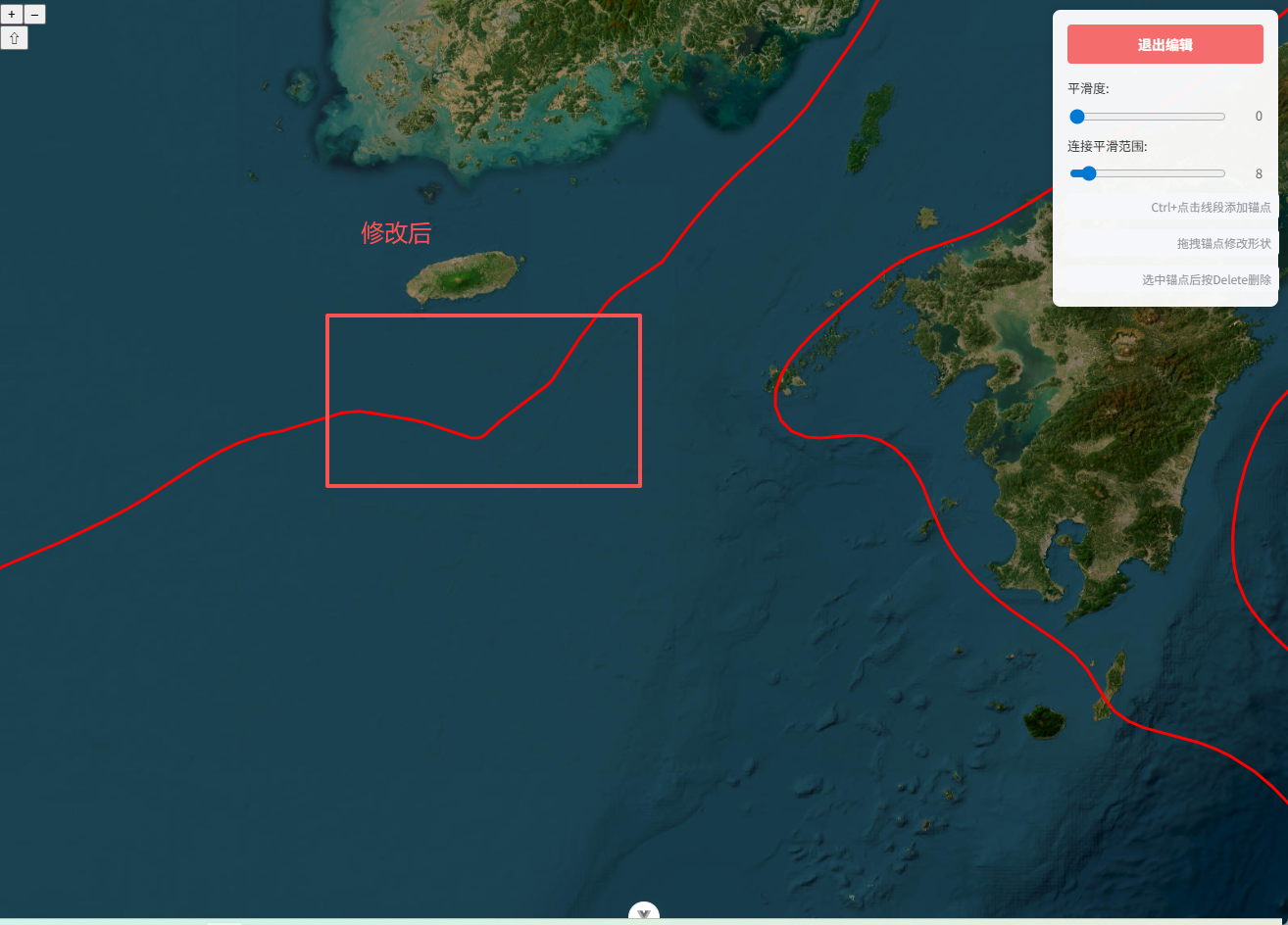

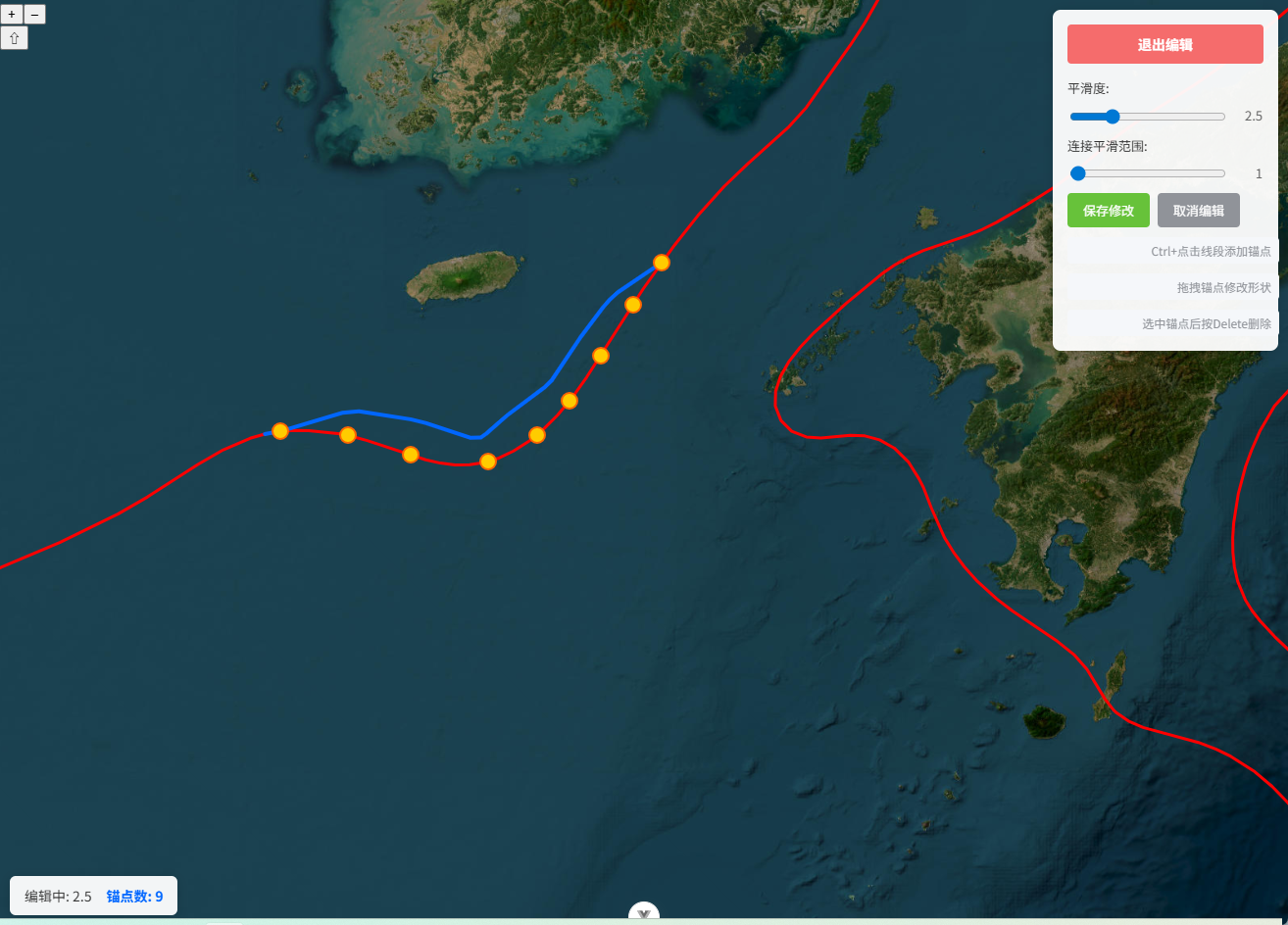

实现效果

核心功能

1. 编辑模式切换

点击编辑按钮进入编辑模式，此时可以通过 Ctrl + 点击 在等值线上添加锚点。

2. 锚点管理

• 添加锚点：Ctrl + 点击 等值线上的位置，系统会找到最近的线段并在该位置添加锚点
• 删除锚点：选中锚点后按 Delete 键删除
• 拖拽锚点：直接拖拽锚点修改线段形状

3. 平滑度调节

提供平滑度滑块（0-10），使用 Chaikin 曲线平滑算法对编辑线段进行平滑处理。

4. 连接处平滑过渡

提供连接平滑范围滑块（0-100），确保编辑后的线段与原始线段在连接处平滑过渡。

技术实现

数据结构

// 编辑状态
const isEditMode = ref(false);                    // 是否处于编辑模式
const smoothness = ref(0);                        // 曲线平滑度
const transitionRange = ref(4);                   // 连接处平滑影响范围
const currentEditFeature = ref<Feature | null>(); // 当前编辑的原始要素
const anchorPoints = ref<number[][]>([]);         // 用户添加的锚点
const originalCoords = ref<number[][]>([]);       // 原始线段坐标（用于取消）
const editSegmentFeature = ref<Feature | null>(); // 编辑线段要素

图层管理

使用两个独立的图层：

1. 原始图层 (vectorLayer)：显示原始等值线（红色）
2. 编辑图层 (editLayer)：显示编辑线段（蓝色）和锚点（黄色圆点）

// 原始图层
vectorLayer = new VectorLayer({
  source: vectorSource,
  style: (feature) => createLineStyle(feature as Feature),
});

// 编辑图层
editLayer = new VectorLayer({
  source: editSource,
  zIndex: 100, // 确保在最上层
});

添加锚点流程

用户 Ctrl + 点击
    ↓
找到最近的等值线要素
    ↓
计算点击位置在等值线上的最近点
    ↓
添加到 anchorPoints 数组
    ↓
按在线段上的顺序排序
    ↓
更新编辑图层显示

关键代码：

function addAnchorPoint(coordinate: number[]) {
  // 遍历所有等值线要素，找到最近的线段
  for (const feature of features) {
    const geometry = feature.getGeometry();
    const closestPoint = geometry.getClosestPoint(coordinate);
    // 计算距离并找到最近的目标
  }

  // 添加锚点并排序
  anchorPoints.value.push(nearestPoint);
  sortAnchorPoints(); // 按在线段上的位置排序
  updateEditDisplay();
}

锚点排序算法

确保锚点按照在线段上的实际顺序排列：

function sortAnchorPoints() {
  // 计算每个锚点在线段上的位置比例
  const anchorPositions = anchorPoints.value.map((anchor) => {
    // 遍历线段，找到锚点所在位置的比例值
    let position = 计算锚点在线段上的位置比例(0-1);
    return { anchor, position };
  });

  // 按位置排序
  anchorPositions.sort((a, b) => a.position - b.position);
  anchorPoints.value = anchorPositions.map(item => item.anchor);
}

Chaikin 曲线平滑算法

Chaikin 算法是一种简单高效的曲线平滑方法，通过在每条线段上创建两个新点来生成更平滑的曲线。

function smoothLine(coords: number[][], iterations: number): number[][] {
  let result = [...coords];
  const iter = Math.ceil(iterations);

  for (let i = 0; i < iter; i++) {
    const newCoords = [];

    // 保留起点
    newCoords.push(result[0]);

    for (let j = 0; j < result.length - 1; j++) {
      const p0 = result[j];
      const p1 = result[j + 1];

      const factor = 0.1 + (iterations / 10) * 0.15; // 0.1 - 0.25

      // 在线段上创建两个新点
      const q = [p0[0] + factor * (p1[0] - p0[0]), p0[1] + factor * (p1[1] - p0[1])];
      const r = [p0[0] + (1 - factor) * (p1[0] - p0[0]), p0[1] + (1 - factor) * (p1[1] - p0[1])];

      newCoords.push(q, r);
    }

    // 保留终点
    newCoords.push(result[result.length - 1]);

    result = newCoords;
  }

  return result;
}

连接处平滑过渡

这是本功能的核心难点。编辑后的线段两端需要与原始线段平滑连接。

问题分析

直接拼接会导致：

1. 位置不连续：编辑线段端点与原始线段连接点位置不一致
2. 方向不连续：两端线段方向突变，形成尖角

解决方案

原线段过渡点参与平滑法：

核心思想：在原线段上以连接点为中心，向两端各取指定数量的点，这些点与编辑锚点一起参与平滑计算，确保过渡区域平滑。

function buildSmoothSegment(
  lineCoords: number[][],
  firstAnchorIndex: number,
  lastAnchorIndex: number,
  range: number  // 用户可调节的过渡点数量
): { coords: number[][]; startOffset: number; endOffset: number } {

  // 起始端：从firstAnchorIndex向起点方向取range个点
  const startTransitionStart = Math.max(0, firstAnchorIndex - range);
  const startTransition = lineCoords.slice(startTransitionStart, firstAnchorIndex);

  // 终止端：从lastAnchorIndex向终点方向取range个点
  const endTransitionEnd = Math.min(lineCoords.length, lastAnchorIndex + range + 1);
  const endTransition = lineCoords.slice(lastAnchorIndex + 1, endTransitionEnd);

  // 构建完整线段：起始过渡点 + 编辑锚点 + 终止过渡点
  const coords = [
    ...startTransition,
    ...anchorPoints.value,
    ...endTransition
  ];

  return {
    coords,
    startOffset: startTransition.length,  // 编辑部分在平滑后数组中的起始索引
    endOffset: endTransition.length       // 编辑部分在平滑后数组中的结束偏移
  };
}

算法图解

原始线段:  P[0] --- P[1] --- P[2] --- P[3] === P[4] --- P[5] --- P[6] === P[7] --- P[8] --- P[9]
                             ↑                ↑                      ↑
                        过渡点起点         第一个锚点              最后一个锚点
                             |<-- range -->|<---- 编辑区域 ---->|<-- range -->|

参与平滑:  P[2] --- P[3] === A[0] --- A[1] --- A[2] === P[6] --- P[7]
          过渡段        编辑锚点部分              过渡段

平滑后:    P[2]' --- P[3]' === A[0]' --- A[1]' --- A[2]' === P[6]' --- P[7]'

最终拼接

保存时将平滑后的完整线段替换原线段中对应的部分：

function saveEdit() {
  // 构建新的线段坐标
  const newCoords = [];

  // 1. 添加过渡点之前的部分
  if (startTransitionStart > 0) {
    newCoords.push(...lineCoords.slice(0, startTransitionStart));
  }

  // 2. 添加平滑后的完整线段（包含过渡点 + 编辑部分 + 过渡点）
  newCoords.push(...smoothedCoords);

  // 3. 添加过渡点之后的部分
  if (endTransitionEnd < lineCoords.length) {
    newCoords.push(...lineCoords.slice(endTransitionEnd));
  }

  // 更新原始线段
  geometry.setCoordinates(newCoords);
}

用户界面

• 平滑范围滑块（0-100）：控制从连接点向两端取多少个点参与平滑

  • 值越大，过渡区域越长，连接越平滑
  • 值为0时，不进行过渡处理

• 显示效果：

  • 蓝色线段：编辑锚点部分（包含平滑后的结果）

保存修改

function saveEdit() {
  // 1. 获取原始线段坐标
  const lineCoords = geometry.getCoordinates();

  // 2. 找到锚点在原始线段上的索引位置
  const anchorIndices = findAnchorIndices(lineCoords);

  // 3. 构建用于平滑的完整线段（包含过渡点）
  const smoothSegment = buildSmoothSegment(lineCoords, firstIndex, lastIndex, range);

  // 4. 应用曲线平滑
  const smoothedCoords = smoothLine(smoothSegment.coords, smoothness.value);

  // 5. 构建新的线段坐标
  const newCoords = [
    ...lineCoords.slice(0, startTransitionStart),  // 过渡点之前的部分
    ...smoothedCoords,                              // 平滑后的完整线段
    ...lineCoords.slice(endTransitionEnd)           // 过渡点之后的部分
  ];

  // 6. 更新原始要素
  geometry.setCoordinates(newCoords);
}

实时预览

两个滑块变化时都会触发预览更新：

function applySmoothnessToEditSegment() {
  // 1. 构建用于平滑的完整线段
  const smoothSegment = buildSmoothSegment(lineCoords, firstIndex, lastIndex, range);

  // 2. 应用曲线平滑
  const smoothedCoords = smoothLine(smoothSegment.coords, smoothness.value);

  // 3. 提取编辑部分的坐标显示为蓝色线段
  const editCoords = smoothedCoords.slice(startOffset, -endOffset);
  editGeometry.setCoordinates(editCoords);
}

用户交互

操作流程

1. 点击「编辑」按钮进入编辑模式
2. Ctrl + 点击 等值线添加锚点（至少 2 个）
3. 拖拽锚点修改线段形状
4. 调节平滑度滑块预览曲线效果
5. 调节连接平滑范围滑块预览连接效果
6. 点击「保存修改」应用更改
7. 或点击「取消编辑」放弃更改

快捷键

操作	快捷键
添加锚点	Ctrl + 点击
删除锚点	选中后按 Delete
拖拽锚点	直接拖拽

样式设计

元素	颜色	说明
原始等值线	红色	不可编辑状态
编辑线段	蓝色	当前编辑区域（包含平滑效果）
锚点	黄色	用户添加的控制点
拖拽中的锚点	粉红色	正在操作的锚点
拖拽中的锚点	粉红色	正在操作的锚点

性能优化

1. 编辑图层独立：编辑操作不影响原始图层，只在保存时更新
2. 局部更新：只更新编辑线段部分，不影响其他等值线
3. 防抖处理：滑块拖动时实时预览，但计算量可控

扩展功能

可选实现

1. 撤销/重做：记录操作历史，支持 Ctrl+Z / Ctrl+Y
2. 多线段同时编辑：选中多条等值线同时编辑
3. 锚点类型：区分平滑锚点和尖角锚点
4. 精确输入：输入坐标值精确定位锚点

注意事项

1. 坐标系统：确保所有坐标使用相同的投影（本实现使用 EPSG:4326）
2. 最小锚点数：至少需要 2 个锚点才能形成线段
3. 连接点索引：正确计算锚点在原始线段上的索引位置
4. 取消编辑：需要恢复原始坐标，所以编辑前要保存

参考资料

• OpenLayers Modify Interaction
• Chaikin’s Algorithm for Curves
• Bézier curve
• 如果需要源码，请私信
