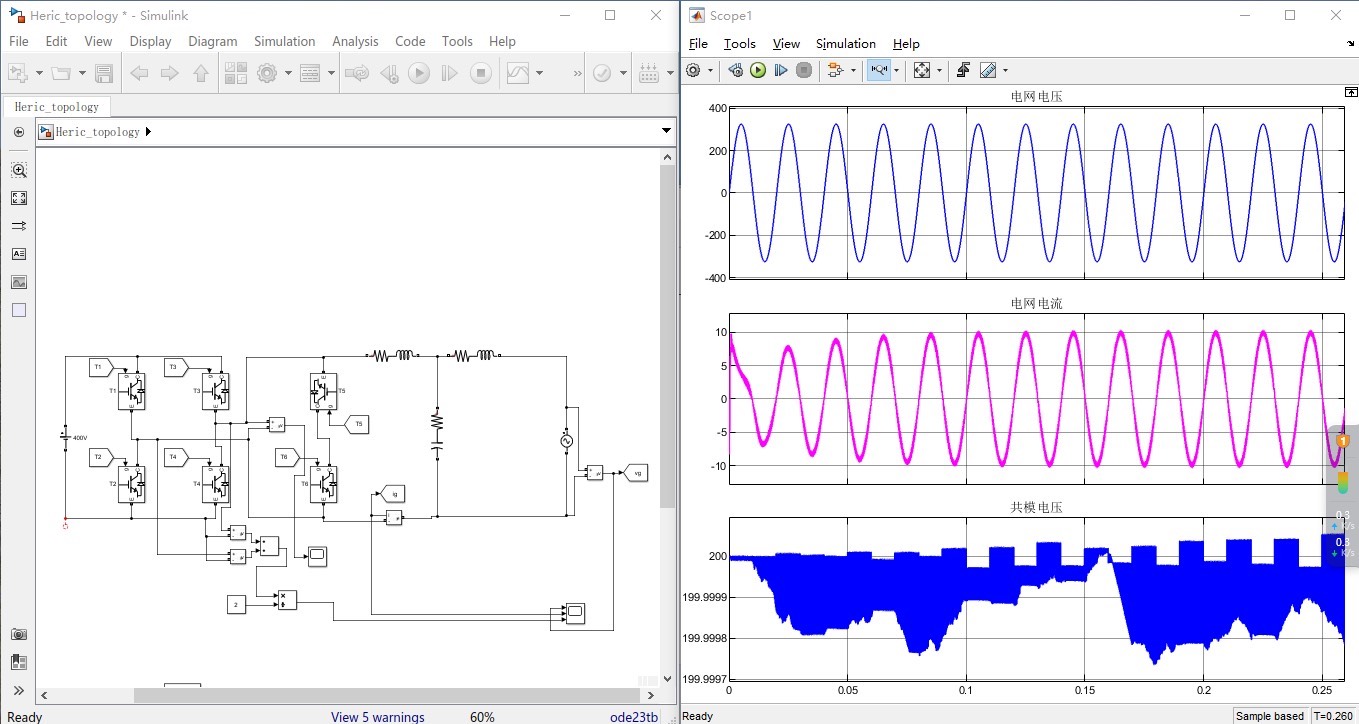

#Heric拓扑并离网仿真模型（Simulink） 逆变器拓扑为：heric拓扑。 仿真说明： 1.并网且支持功率因数调节。 2.具有共模电流抑制能力（共模电压稳定在Udc/2）。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0004） matlab版本2018b

最近在研究电力电子相关的内容，接触到了Heric拓扑并离网仿真模型，用的是Matlab 2018b 来搭建Simulink模型，跟大家分享一下我的学习过程和心得。

Heric拓扑简介

逆变器拓扑采用的是Heric拓扑。这个拓扑在电力电子领域里算是个“明星”拓扑了，它有独特的优势，在并网和离网应用场景中都能有出色表现。简单来说，它的结构相对巧妙，能够较好地实现电能的转换与控制。

仿真说明剖析

并网且功率因数调节

在并网运行时，支持功率因数调节可是个关键功能。我们希望逆变器能够根据电网的需求，灵活调整输出功率的相位，从而达到调节功率因数的目的。在Simulink里实现这个功能，就需要对控制算法下功夫。比如说，通过控制逆变器输出电压的相位和幅值，来实现与电网电压的同步以及功率因数的调节。下面简单看一段相关的代码示例（伪代码，仅示意原理）：

% 假设已经获取到电网电压和电流信号
grid_voltage = get_grid_voltage();
grid_current = get_grid_current();
% 通过锁相环获取电网电压相位
theta = sogipll(grid_voltage);
% 根据功率因数设定值计算参考电流相位
if power_factor_set == 1 % 假设功率因数设定为1
    ref_current_theta = theta;
else
    % 根据功率因数公式计算相位差
    phi = acos(power_factor_set);
    ref_current_theta = theta + phi;
end
% 计算参考电流幅值
ref_current_magnitude = calculate_ref_current_magnitude();
% 生成参考电流信号
ref_current = ref_current_magnitude * exp(1j * ref_current_theta);

这里通过锁相环（sogipll）获取电网电压相位，再根据功率因数设定值去调整参考电流的相位和幅值，从而实现功率因数调节。

共模电流抑制能力

具有共模电流抑制能力也是这个仿真模型的一大亮点。要保证共模电压稳定在Udc/2。为什么要稳定在这个值呢？因为这样能有效抑制共模电流，减少电磁干扰等问题。在电路设计上，Heric拓扑本身的结构就有助于实现这一点。通过合理设置电路参数和控制策略，让共模电压稳定在目标值。以下是简单示意如何在代码层面可能涉及到的监测与调整（伪代码）：

% 获取共模电压值
common_mode_voltage = get_common_mode_voltage();
if abs(common_mode_voltage - Udc/2) > tolerance % 如果共模电压偏离Udc/2超过允许误差
    % 调整相关控制参数
    control_parameter = adjust_control_parameter(common_mode_voltage);
end

这里通过不断监测共模电压，一旦发现偏离目标值，就调整控制参数来让共模电压回到稳定值。

控制策略与滤波器

PR单环控制

采用PR单环控制策略。PR控制器对于特定频率的信号有很好的跟踪和抑制能力。在我们这个并网系统中，它能让逆变器输出精确跟踪电网电压频率的信号。简单看一下PR控制器的传递函数代码实现（Matlab）：

% PR控制器参数
omega0 = 2*pi*50; % 电网频率50Hz
kp = 0.5;
kr = 100;
s = tf('s');
PR_controller = kp + kr*s/(s^2 + omega0*s + omega0^2);

这里定义了PR控制器的参数，通过调整kp（比例系数）和kr（谐振系数），可以优化控制器的性能，让它更好地跟踪和控制特定频率的信号。

sogipll锁相环

sogipll锁相环在这个模型里起着至关重要的作用，它能精确地跟踪电网电压的相位和频率。前面功率因数调节代码里就用到了它来获取电网电压相位。它的原理是通过对输入信号进行一系列处理，分离出同相和正交分量，进而得到相位信息。具体代码实现相对复杂，这里不展开详细写，但它是整个系统能实现精确并网的关键一环。

LCL滤波器

LCL滤波器也是这个模型中的重要组成部分。它能有效滤除逆变器输出的高频谐波，让输出电流更加接近正弦波，满足电网接入要求。在Simulink里搭建LCL滤波器模型时，需要合理设置电感和电容参数。例如：

% LCL滤波器参数设置
L1 = 0.5e-3; % 逆变器侧电感
L2 = 0.1e-3; % 电网侧电感
C = 10e-6; % 滤波电容

通过合适的参数设置，LCL滤波器能大大提升系统的电能质量。

#Heric拓扑并离网仿真模型（Simulink） 逆变器拓扑为：heric拓扑。 仿真说明： 1.并网且支持功率因数调节。 2.具有共模电流抑制能力（共模电压稳定在Udc/2）。 此外，采用PR单环控制，具有sogipll锁相环，lcl滤波器。 注：（V0004） matlab版本2018b

总的来说，这个Heric拓扑并离网仿真模型涉及到电力电子、控制理论等多方面知识，从拓扑结构到控制策略再到滤波器设计，每个环节都紧密相连，共同实现了一个高效、稳定的并网与离网系统。希望我的分享能给同样在研究这个方向的朋友们一些启发。（V0004）

以上就是本次关于Heric拓扑并离网仿真模型（Simulink）的分享啦，后续还会继续深入研究相关内容，欢迎大家交流讨论。
