LCL滤波三相并网逆变器仿真模型 【附设计文档】 [1]控制策略：采用恒电流闭环解耦控制，SVPWM调制策略，控制电流给定值就可以控制功率 [2]仿真结果：并网电流总谐波畸变率 THD=2.44%，符合行业标准 THD<5%。 并网电流峰值为 10.22V，与设定 的并网电流参考值偏差为 0.167%，效果较好 [3]设计报告：包括LCL滤波器约束条件分析、参数设计、闭环控制系统设计、仿真分析

在电力电子领域，三相并网逆变器的性能对于可再生能源接入电网起着关键作用。今天咱们就来聊聊LCL滤波三相并网逆变器仿真模型。

控制策略

采用的是恒电流闭环解耦控制搭配SVPWM调制策略。为啥选恒电流闭环解耦控制呢？简单说，通过它控制电流给定值就能轻松控制功率，这对于并网系统保证功率稳定输出相当重要。

SVPWM调制策略又是什么呢？它能让逆变器输出更接近正弦波的电压波形，有效降低谐波含量。

LCL滤波三相并网逆变器仿真模型 【附设计文档】 [1]控制策略：采用恒电流闭环解耦控制，SVPWM调制策略，控制电流给定值就可以控制功率 [2]仿真结果：并网电流总谐波畸变率 THD=2.44%，符合行业标准 THD<5%。 并网电流峰值为 10.22V，与设定 的并网电流参考值偏差为 0.167%，效果较好 [3]设计报告：包括LCL滤波器约束条件分析、参数设计、闭环控制系统设计、仿真分析

下面咱来看段简单的代码片段来理解下SVPWM（以Python为例，仅示意原理）：

import numpy as np

# 定义一些基本参数
Udc = 100  # 直流母线电压
theta = np.linspace(0, 2 * np.pi, 100)  # 电角度
T = 0.001  # 采样周期

# 计算三相参考电压
Vref_a = np.sin(theta)
Vref_b = np.sin(theta - 2 * np.pi / 3)
Vref_c = np.sin(theta + 2 * np.pi / 3)

# 计算合成电压矢量幅值和角度
Vref = np.sqrt(Vref_a ** 2 + Vref_b ** 2 + Vref_c ** 2) / np.sqrt(2)
alpha = np.arctan2(Vref_b, Vref_a)

# SVPWM扇区判断
sector = np.zeros(len(theta), dtype=int)
for i in range(len(theta)):
    if Vref_a[i] >= 0 and Vref_b[i] >= 0 and Vref_c[i] <= 0:
        sector[i] = 1
    elif Vref_b[i] >= 0 and Vref_c[i] >= 0 and Vref_a[i] <= 0:
        sector[i] = 2
    elif Vref_c[i] >= 0 and Vref_a[i] >= 0 and Vref_b[i] <= 0:
        sector[i] = 3
    elif Vref_a[i] <= 0 and Vref_b[i] <= 0 and Vref_c[i] >= 0:
        sector[i] = 4
    elif Vref_b[i] <= 0 and Vref_c[i] <= 0 and Vref_a[i] >= 0:
        sector[i] = 5
    elif Vref_c[i] <= 0 and Vref_a[i] <= 0 and Vref_b[i] >= 0:
        sector[i] = 6

在这段代码里，我们首先定义了直流母线电压、电角度范围和采样周期，接着算出三相参考电压，之后通过合成电压矢量幅值和角度来判断SVPWM所在扇区，不同扇区对应着不同的开关状态组合，从而实现逆变器输出波形的调制。

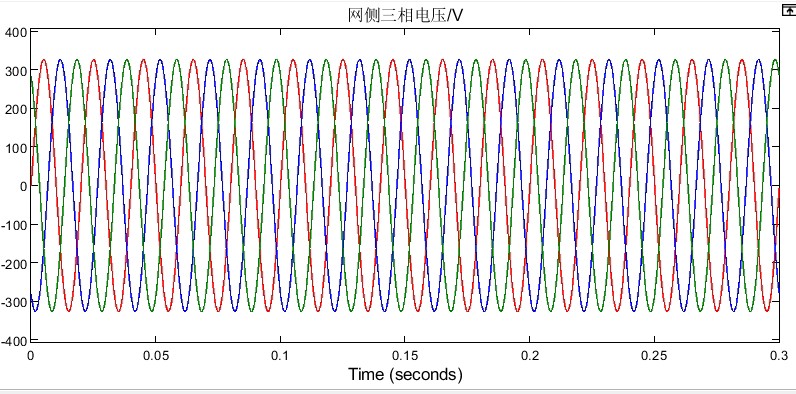

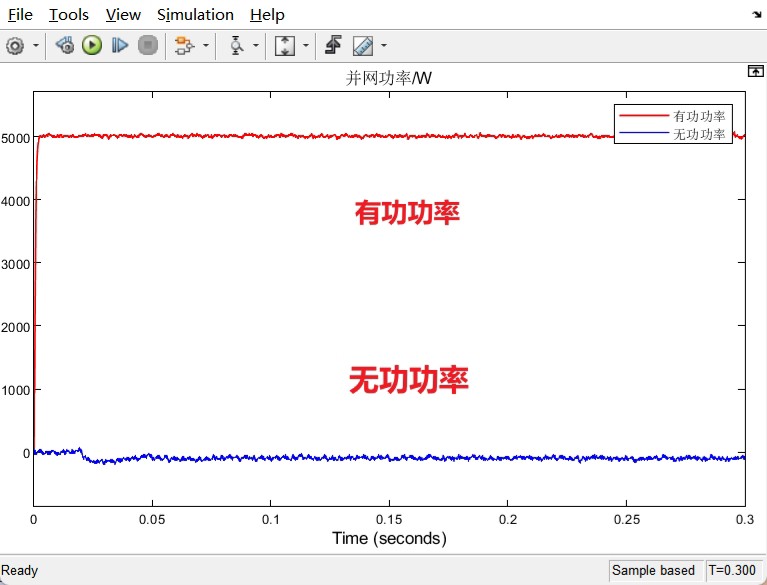

仿真结果

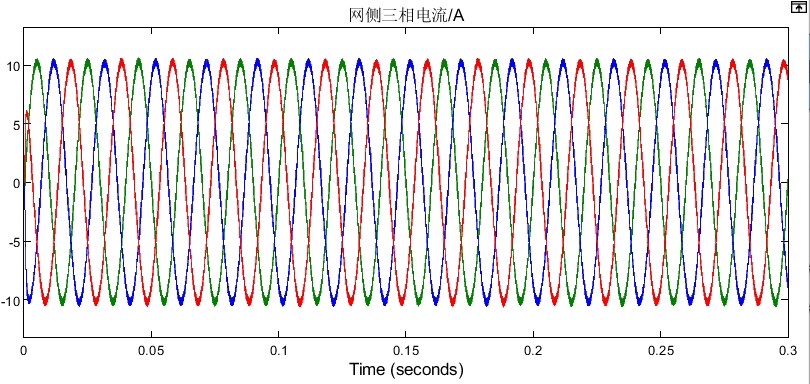

这模型的仿真结果相当不错。并网电流总谐波畸变率THD=2.44% ，要知道行业标准是THD < 5%，这妥妥符合标准啊，说明谐波控制得很好。而且并网电流峰值为10.22V ，和设定的并网电流参考值偏差仅为0.167% ，精度相当高，效果杠杠的。

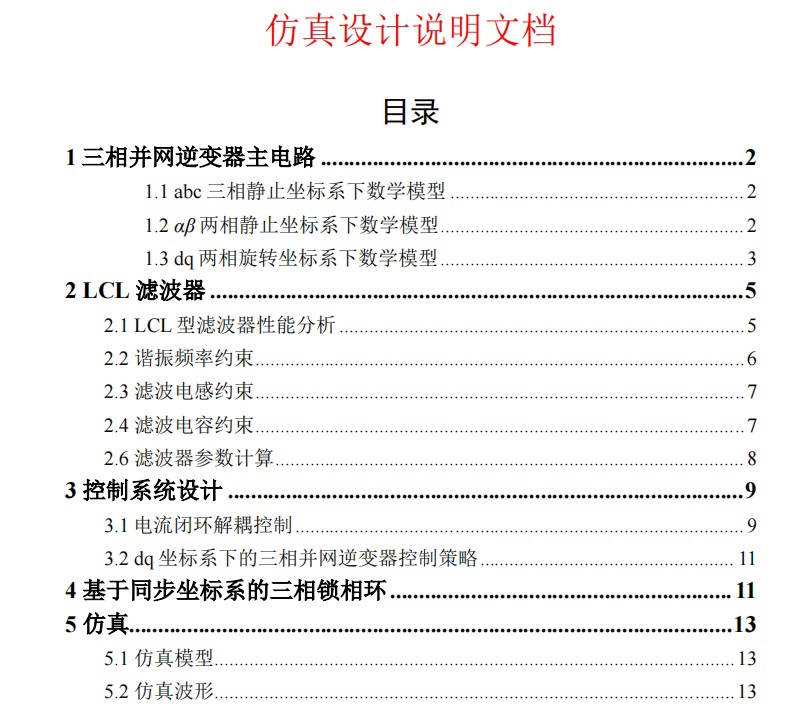

设计报告

LCL滤波器约束条件分析

LCL滤波器对于抑制逆变器输出的高频谐波至关重要。它有一些约束条件，比如电感值不能过大，不然会增加成本和体积，还可能影响动态响应；电容值也得合适，太大可能导致系统不稳定，太小则滤波效果不佳。

参数设计

根据系统的要求，像额定功率、电压等级等，来确定LCL滤波器的电感、电容参数。同时也要考虑到逆变器的开关频率等因素，确保滤波器在相应频率下能有效工作。

闭环控制系统设计

闭环控制系统以恒电流闭环解耦控制为核心，实时监测电流反馈值和给定值的偏差，通过PI调节器等手段调整控制信号，保证电流稳定跟踪给定值。

仿真分析

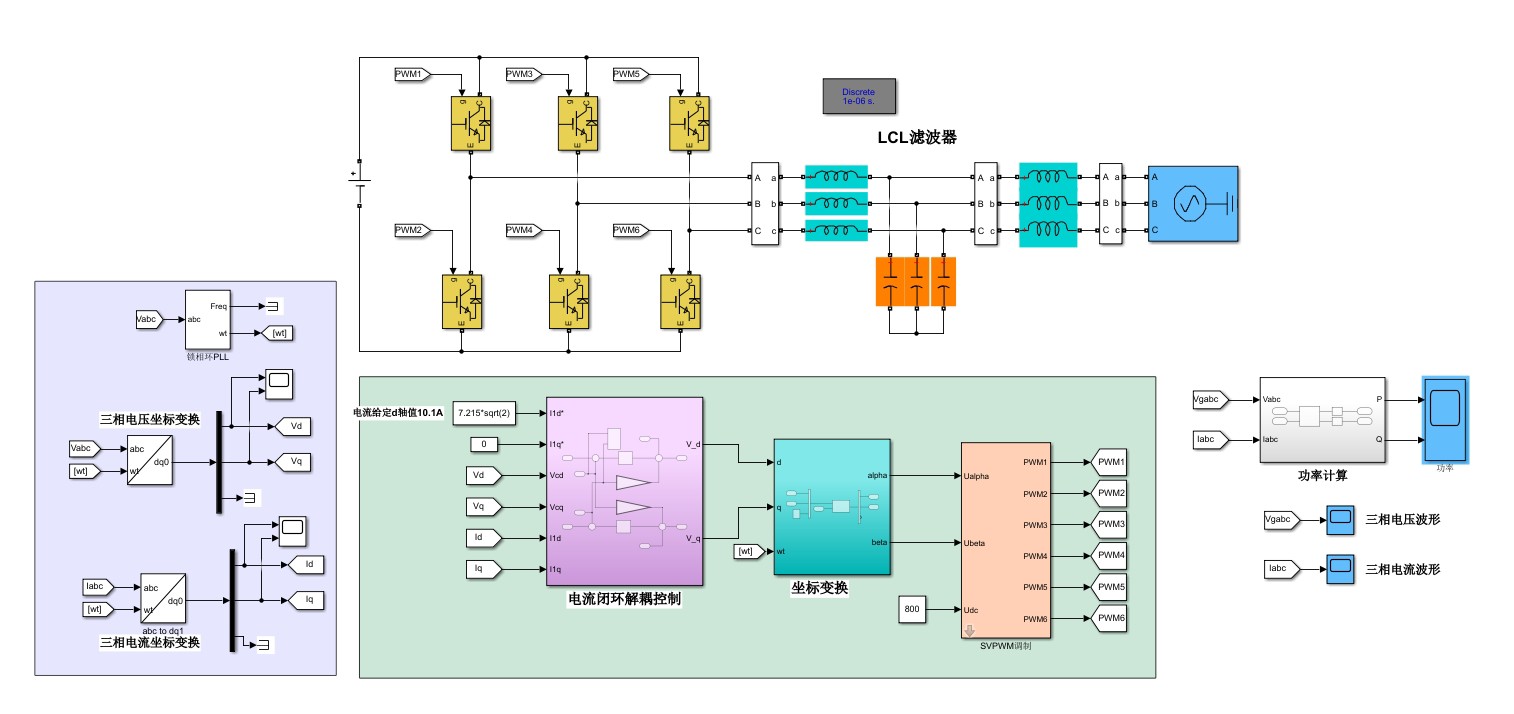

通过搭建仿真模型，对系统在不同工况下进行测试，观察并网电流、电压等关键参数的变化，从而验证设计的合理性和可靠性。从仿真结果看，我们这个LCL滤波三相并网逆变器仿真模型在控制策略和参数设计上都是比较成功的。

总之，这个LCL滤波三相并网逆变器仿真模型从控制策略到仿真结果，再到整个设计报告，每一步都精心雕琢，为实际的三相并网逆变器应用提供了很好的参考。
