模具附图报价系统设计分析文档

一、项目概述

1.1 项目背景

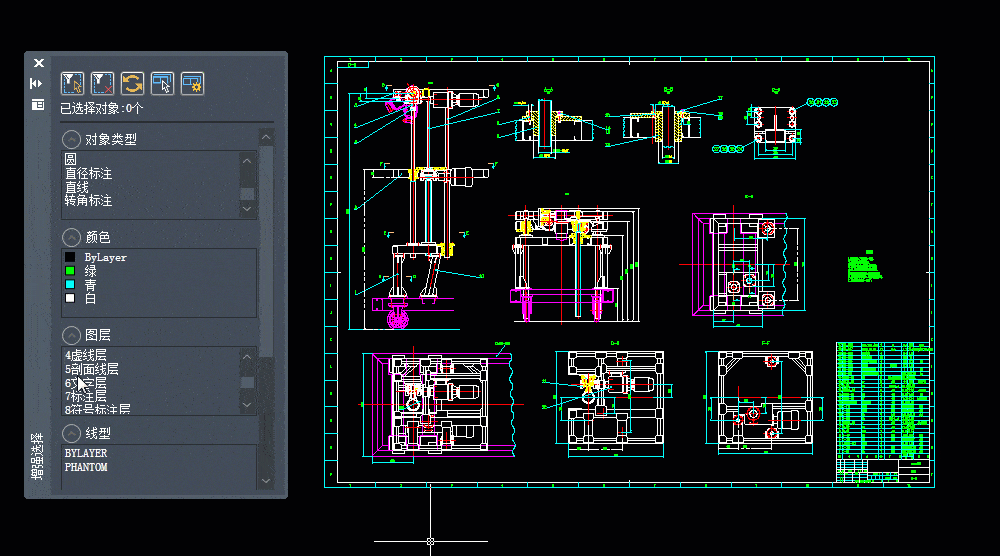

本项目是一个模具附图报价系统，主要面向模具制造行业的图纸处理和报价需求。系统通过集成DWG文件转换、AI视觉模型解析等技术，实现从CAD图纸到报价信息的自动化处理。

1.2 核心功能

• DWG文件转换：将AutoCAD的DWG格式文件转换为开放的DXF格式
• AI视觉解析：利用通义千问VL模型解析图纸内容
• 本地代理服务：解决浏览器CORS跨域限制

---

二、技术架构分析

2.1 整体架构

┌─────────────────────────────────────────────────────────────────────────┐
│                         模具附图报价系统                                  │
├─────────────────────────────────────────────────────────────────────────┤
│  ┌──────────────┐    ┌──────────────┐    ┌──────────────┐              │
│  │  Electron    │    │  DWG转换服务  │    │  VL代理服务   │              │
│  │  桌面客户端   │◄──►│  (Node.js)   │    │  (Node.js)   │              │
│  │  (主进程)     │    │   Port:3002  │    │   Port:3001  │              │
│  └──────────────┘    └──────────────┘    └──────────────┘              │
│         │                   │                   │                       │
│         ▼                   ▼                   ▼                       │
│  ┌──────────────┐    ┌──────────────┐    ┌──────────────────────┐      │
│  │  渲染进程     │    │  uploads/    │    │  DashScope API       │      │
│  │  (UI界面)     │    │  outputs/    │    │  (通义千问VL模型)     │      │
│  └──────────────┘    └──────────────┘    └──────────────────────┘      │
└─────────────────────────────────────────────────────────────────────────┘

2.2 技术栈

层级	技术	用途
桌面框架	Electron 40.8.1	跨平台桌面应用
后端服务	Node.js + HTTP模块	本地服务搭建
文件处理	Node.js FS模块	文件读写操作
AI模型	通义千问VL (qwen-vl-plus)	图纸内容识别
API代理	Node.js HTTP/HTTPS	跨域请求转发
打包工具	electron-builder	应用打包分发

---

三、核心模块详解

3.1 DWG转换服务 (dwg-converter.js)

3.1.1 功能职责

• 接收DWG文件上传
• 解析DWG文件头信息
• 生成基础DXF文件结构
• 提供健康检查接口

3.1.2 接口设计

接口	方法	功能
/health	GET	服务健康检查
/convert	POST	DWG转DXF转换

3.1.3 请求/响应格式

上传请求：

POST /convert
Content-Type: multipart/form-data

file: [DWG二进制文件]

成功响应：

{
  "success": true,
  "dxfContent": "DXF文件内容",
  "fileName": "converted.dxf",
  "dwgPath": "uploads/uploaded_xxx.dwg",
  "dxfPath": "outputs/converted_xxx.dxf"
}

3.1.4 技术实现分析

// 核心转换逻辑
async function convertDWGToDXF(dwgPath, dxfPath) {
    // 1. 读取DWG文件
    const dwgData = fs.readFileSync(dwgPath);

    // 2. 检查DWG文件头 (AC1018 = AutoCAD 2004)
    const header = dwgData.slice(0, 6).toString('ascii');

    // 3. 创建基础DXF结构
    const dxfContent = createBasicDXF(dwgData);

    // 4. 写入DXF文件
    fs.writeFileSync(dxfPath, dxfContent);
}

技术局限：

• 当前实现为基础框架，仅生成DXF文件结构
• 未实现完整的DWG实体解析（需要专业库如@tarikjabiri/dwg）
• DWG是专有格式，完整解析需要授权

---

3.2 VL模型代理服务 (vl-proxy.js)

3.2.1 功能职责

• 解决浏览器CORS跨域限制
• 代理转发AI模型请求
• 提供静态文件服务
• 请求日志记录

3.2.2 接口设计

接口	方法	功能
/health	GET	服务健康检查
/proxy	POST	代理API请求
/*	GET	静态文件服务

3.2.3 代理请求格式

请求体：

{
  "targetUrl": "https://dashscope.aliyuncs.com/compatible-mode/v1/chat/completions",
  "headers": {
    "Authorization": "Bearer sk-xxx"
  },
  "body": {
    "model": "qwen-vl-plus",
    "messages": [...]
  }
}

3.2.4 CORS处理

// 设置跨域头
res.setHeader('Access-Control-Allow-Origin', '*');
res.setHeader('Access-Control-Allow-Methods', 'GET, POST, PUT, DELETE, OPTIONS');
res.setHeader('Access-Control-Allow-Headers', 'Content-Type, Authorization, X-Requested-With');

---

3.3 Electron桌面应用

3.3.1 应用配置

# builder-effective-config.yaml
appId: com.mold.quotation
productName: 模具附图报价系统
electronVersion: 40.8.1
win:
  target: nsis

3.3.2 应用结构

win-unpacked/
├── 模具附图报价系统.exe    # 主程序
├── resources/
│   ├── app.asar           # 应用资源包
│   └── elevate.exe        # 权限提升工具
├── locales/               # 多语言包
└── [Electron运行时DLL]     # 依赖库

---

四、数据流分析

4.1 文件转换流程

┌─────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────┐
│  用户    │────►│  选择DWG文件  │────►│  上传至服务   │────►│ 保存到  │
│         │     │             │     │             │     │ uploads │
└─────────┘     └─────────────┘     └─────────────┘     └────┬────┘
                                                              │
                                                              ▼
┌─────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────┐
│  用户    │◄────│  返回DXF内容  │◄────│  读取DXF文件  │◄────│ 生成DXF │
│         │     │             │     │             │     │ 到outputs│
└─────────┘     └─────────────┘     └─────────────┘     └─────────┘

4.2 AI解析流程

┌─────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│  用户    │────►│  发送解析请求 │────►│  本地代理服务  │────►│ DashScope   │
│         │     │  (含图片)     │     │  Port:3001  │     │ API         │
└─────────┘     └─────────────┘     └─────────────┘     └──────┬──────┘
                                                                │
                                                                ▼
┌─────────┐     ┌─────────────┐     ┌─────────────┐     ┌─────────────┐
│  显示    │◄────│  前端渲染    │◄────│  代理返回    │◄────│  qwen-vl-plus│
│ 结果     │     │             │     │  响应        │     │ 模型推理     │
└─────────┘     └─────────────┘     └─────────────┘     └─────────────┘

---

五、目录结构

edev/
├── uploads/                          # 上传文件存储
│   └── uploaded_xxx.dwg              # 原始DWG文件
├── outputs/                          # 转换输出存储
│   └── converted_xxx.dxf             # 转换后的DXF文件
├── win-unpacked/                     # Electron解压版本
│   ├── 模具附图报价系统.exe           # 可执行程序
│   ├── resources/
│   │   └── app.asar                  # 应用资源
│   └── locales/                      # 国际化文件
├── dwg-converter.js                  # DWG转换服务源码
├── vl-proxy.js                       # VL代理服务源码
├── start-dwg-converter.bat           # 服务启动脚本
├── builder-effective-config.yaml     # 打包配置
├── dwg-converter.log                 # 转换服务日志
├── proxy.log                         # 代理服务日志
└── 模具附图报价系统 Setup 1.0.0.exe   # 安装包

---

六、关键技术点

6.1 DWG文件格式

版本标识	AutoCAD版本	说明
AC1015	AutoCAD 2000	DXF R15
AC1018	AutoCAD 2004	实测文件版本
AC1021	AutoCAD 2007	支持UTF-8
AC1024	AutoCAD 2010	新实体类型

6.2 DXF文件结构

0           // 组码
SECTION     // 段开始
2           // 组码
HEADER      // 段名 (HEADER/TABLES/ENTITIES/OBJECTS)
...         // 段内容
0
ENDSEC      // 段结束
0
EOF         // 文件结束

6.3 服务端口分配

服务	端口	用途
VL代理服务	3001	AI模型请求代理
DWG转换服务	3002	文件转换服务

---

七、设计模式与最佳实践

7.1 设计模式应用

1. 代理模式 (Proxy Pattern)

   • vl-proxy.js 实现API请求的代理转发
   • 解决浏览器同源策略限制

2. 单例模式 (Singleton)

   • HTTP服务器实例单一管理
   • 全局日志记录器

3. 工厂模式 (Factory)

   • 文件名生成器 generateFileName()

7.2 错误处理机制

// 全局异常捕获
process.on('uncaughtException', (error) => {
    log('未捕获的异常:', error);
});

process.on('unhandledRejection', (reason, promise) => {
    log('未处理的Promise拒绝:', reason);
});

7.3 日志记录规范

• 时间戳：ISO 8601格式
• 日志级别：INFO/ERROR
• 日志文件：按服务分离

---

八、安全分析

8.1 潜在风险

风险点	风险等级	说明
API密钥硬编码	高	proxy.log中发现API Key
文件上传限制	中	无文件大小和类型校验
CORS允许所有	中	Access-Control-Allow-Origin: *
路径遍历	低	文件名未做安全过滤

8.2 安全建议

1. API密钥管理

   • 使用环境变量存储敏感信息
   • 实现密钥轮换机制

2. 文件上传安全

   • 限制文件大小（如10MB）
   • 验证文件魔数（Magic Number）
   • 隔离存储目录

3. CORS策略

   • 限制允许的来源域名
   • 按需开放HTTP方法

---

九、性能优化建议

9.1 当前瓶颈

1. DWG解析：未实现完整解析，仅生成空结构
2. 文件IO：同步读写阻塞主线程
3. 内存管理：大文件可能导致内存溢出

9.2 优化方案

1. 异步处理

   // 使用流式处理替代同步读写
   const stream = fs.createReadStream(dwgPath);


2. Worker线程

   • 将文件转换放入独立线程
   • 避免阻塞主服务

3. 缓存机制

   • 缓存已转换的文件
   • 实现LRU淘汰策略

---

十、扩展性设计

10.1 可扩展点

1. 转换引擎扩展

   // 支持多种转换器
   const converters = {
       'dwg2dxf': DWGToDXFConverter,
       'pdf2dxf': PDFToDXFConverter,
       'svg2dxf': SVGToDXFConverter
   };


2. AI模型扩展

   • 支持多模型切换
   • 模型结果融合

3. 插件系统

   • 自定义解析规则
   • 报价算法插件

10.2 微服务拆分建议

┌─────────────────────────────────────────┐
│              API Gateway                │
├─────────────┬─────────────┬─────────────┤
│  文件服务    │  转换服务    │  AI服务     │
│  (File)     │  (Convert)  │  (AI)       │
├─────────────┴─────────────┴─────────────┤
│              消息队列 (MQ)              │
└─────────────────────────────────────────┘

---

十一、部署与运维

11.1 启动脚本

@echo off
chcp 65001 >nul
echo 正在启动DWG转换服务...
node dwg-converter.js
pause

11.2 服务监控

监控项	检查端点	频率
服务存活	/health	30秒
磁盘空间	uploads/outputs	5分钟
错误日志	*.log	实时

11.3 日志轮转

// 建议实现日志分割
const logStream = fs.createWriteStream('app.log', {
    flags: 'a',
    highWaterMark: 1024 * 1024 // 1MB缓冲
});

---

十二、总结

12.1 设计亮点

1. 模块化设计：服务分离，职责清晰
2. 跨域解决方案：本地代理模式
3. AI集成：通义千问VL模型应用
4. 桌面化部署：Electron跨平台方案

12.2 改进方向

1. 功能完善：实现完整DWG解析
2. 架构升级：微服务化改造
3. 安全加固：密钥管理和访问控制
4. 性能优化：异步处理和缓存机制

12.3 技术债务

• DWG实体解析不完整
• API密钥硬编码
• 缺少单元测试
• 无数据库持久化
• 缺少用户认证

附报告

1. 项目概述

1.1 项目简介

模具附图报价系统是一个基于Electron开发的桌面应用程序，主要用于机械模具行业的图纸解析、工艺规划和报价计算。该系统集成了AI视觉识别、工艺路线自动规划、工时估算和报价计算等核心功能。

1.2 技术栈

• 前端框架：Electron 40.8.1（跨平台桌面应用）
• 开发语言：JavaScript（ES6+）
• UI技术：HTML5 + CSS3
• AI集成：通义千问（Qwen）、DeepSeek、本地AI模型
• PDF处理：PDF.js 3.11.174
• 数据存储：localStorage
• 构建工具：Electron-builder

1.3 项目定位

这是一个面向制造企业的B2B专业工具，旨在提高模具报价的效率和准确性，减少人工操作成本。

---

2. 系统架构设计

2.1 整体架构图

┌─────────────────────────────────────────────────────────────────┐
│                         用户界面层 (UI)                         │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐  │
│  │ 图纸解析模块 │  │ 工艺规划模块 │  │ 报价计算模块       │  │
│  └─────────────┘  └─────────────┘  └─────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│                       业务逻辑层 (Business)                     │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐  │
│  │ AI处理器    │  │ 计算器模块   │  │ 工时标定模块       │  │
│  └─────────────┘  └─────────────┘  └─────────────────────┘  │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐  │
│  │ 策略模块    │  │ 解析器模块   │  │ CAD解析模块        │  │
│  └─────────────┘  └─────────────┘  └─────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│                        数据层 (Data)                           │
│  ┌──────────────────────────────────────────────────────────┐  │
│  │                   状态管理 (AppState)                     │  │
│  │  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌─────────┐│  │
│  │  │工件列表  │  │零件管理  │  │系统配置  │  │定额数据 ││  │
│  │  └──────────┘  └──────────┘  └──────────┘  └─────────┘│  │
│  └──────────────────────────────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘
                              ↓
┌─────────────────────────────────────────────────────────────────┐
│                        存储层 (Storage)                        │
│  ┌──────────────────────────────────────────────────────────┐  │
│  │                    localStorage                           │  │
│  │  材料配置 | 工序配置 | 标定数据 | 报价历史 | 策略配置  │  │
│  └──────────────────────────────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────────┘

2.2 模块划分

模块名称	文件路径	主要职责
主进程	electron-main.js	Electron主进程，创建窗口
预加载脚本	preload.js	预加载脚本，桥接主进程与渲染进程
主逻辑	main.js	业务逻辑整合，流程控制
UI模块	ui.js	界面交互、通知、导出功能
状态管理	state.js	全局状态管理，数据持久化
AI处理	ai-handler.js	AI模型调用，图纸解析
计算器	calculator.js	工时计算、材料计算、报价计算
策略模块	strategy.js	报价策略管理与应用
工时标定	calibration.js	实测数据录入、参数拟合
解析器	parsers.js	数据解析与格式转换
定价数据	pricing-data.js	定额数据库、材料信息

2.3 核心设计模式

2.3.1 模块化设计

系统采用高度模块化的架构，每个功能模块相对独立，通过清晰的接口进行交互。

// 模块定义示例
const ModuleName = {
    // 公共方法
    method1() { ... },
    method2() { ... },

    // 私有方法（以下划线开头约定）
    _privateMethod() { ... }
};

2.3.2 状态管理模式

使用单例模式的AppState进行全局状态管理：

const AppState = {
    data: { ... },

    get(key) { ... },
    set(key, value) { ... },
    subscribe(key, callback) { ... }
};

2.3.3 策略模式

报价策略模块采用策略模式，支持多种报价策略的切换和对比：

StrategyModule.getAllStrategies()
StrategyModule.recommendStrategy(workpiece, customerType, projectType)
StrategyModule.compareStrategies(workpiece)

---

3. 核心功能模块分析

3.1 图纸解析模块

3.1.1 功能概述

支持PDF和CAD两种格式的图纸解析，集成多种AI模型进行智能识别。

3.1.2 AI模型集成架构

图纸上传
    ↓
┌─────────────────────────────────────────┐
│         多模型解析策略                    │
├─────────────────────────────────────────┤
│  ┌──────────┐  ┌──────────┐           │
│  │ VL模型   │→ │ Qwen3.5  │           │
│  └──────────┘  └──────────┘           │
│       ↓              ↓                  │
│  ┌──────────┐  ┌──────────┐           │
│  │DeepSeek  │→ │ 本地AI   │           │
│  └──────────┘  └──────────┘           │
└─────────────────────────────────────────┘
    ↓
解析结果确认
    ↓
数据标准化

3.1.3 关键技术点

多级降级策略：

async parseDrawing(pdfFile, vlConfig) {
    const strategies = [
        { name: 'Qwen3.5多模态解析', request: ... },
        { name: 'VL视觉模型解析', request: ... },
        { name: '本地文本正则解析', request: ... }
    ];
    return await this.executeWithStrategies(strategies, options);
}

容错机制：

• 请求重试（最多3次）
• 指数退避延迟
• 超时控制（2分钟）
• 自动降级到备用模型

数据提取：
支持多种JSON格式的自动识别和转换：

• 直接键值对格式
• part_info + dimensions结构
• 尺寸信息嵌套结构

3.2 工艺路线规划模块

3.2.1 功能概述

根据零件特征自动生成加工工艺路线，支持人工调整和优化。

3.2.2 工序配置数据结构

{
    name: '粗车',
    equipment: '车床',
    rate: 30,
    equipmentDomestic: '国产通用数控车床、沈阳机床、济南二机',
    equipmentImport: '日本森精机(Mori Seiki) CNC车床、德国品牌',
    description: '定位基准先行：通常先加工后续工序使用的精基准面...'
}

3.2.3 工序-设备映射

工序名称	对应设备	费率(元/小时)
下料/锯切	锯床	30
粗车/精车	车床	30/35
粗铣/精铣	铣床	30/35
CNC粗加工/精加工	CNC	60/70
粗磨/精磨	平面磨	30/40
线切割	线割	50
钻孔	钻孔	25
热处理	热处理	40
表面处理	表面处理	30
检验	检验	20

3.3 工时计算模块

3.3.1 工时计算公式

车削工时：

工时 = (π × 直径 × 长度) / 切削效率 / 60 × 材料系数 × 精度系数 + 基础工时

铣削/CNC工时：

工时 = (长度 × 宽度 × 高度) / 切削效率 / 60 × 材料系数 × 精度系数 + 基础工时

磨削工时：

工时 = (长度 × 宽度) / 切削效率 / 60 × 材料系数 × 精度系数 + 基础工时

线切割工时：

工时 = ((长度 + 宽度) × 2 × 高度) / 切削效率 / 60 × 材料系数 × 精度系数 + 基础工时

3.3.2 切削效率参数

工序类型	粗加工效率	精加工效率
车削	12,000 mm²/h	6,000 mm²/h
铣削	20,000 mm³/h	10,000 mm³/h
平面磨	20,000 mm²/h	10,000 mm²/h

3.3.3 材料系数

材料类型	系数	说明
铝材	1.5	易切削，效率高
碳钢(45#, A3)	1.0	基准材料
合金钢	0.6	较难切削
不锈钢	0.65	较难切削
模具钢(Cr12MoV, H13)	0.5	难切削
铜材	1.2	易切削

3.3.4 精度系数

精度等级	系数
粗加工	1.0
精加工	1.3
超精加工	1.8

3.4 报价计算模块

3.4.1 报价构成

最终报价 = (工件费用 + 外购件 + 包装 + 运输 + 设计 + 装配)
         × (1 + 管理费率) × (1 + 税率)

3.4.2 工件费用明细

工件费用 = 材料费 + 加工费 + 热处理费 + 表面处理费

其中：
- 材料费 = 毛坯重量 × 材料单价 - 废料重量 × 退料单价
- 加工费 = Σ(工序工时 × 设备费率)
- 热处理费 = 重量 × 热处理费率
- 表面处理费 = 面积 × 表面处理费率

3.4.3 报价策略

策略ID	策略名称	管理费率	利润率	适用场景
standard	标准报价策略	12%	18%	常规项目
competitive	竞争报价策略	10%	12%	竞争激烈项目
premium	高端报价策略	18%	25%	高精度/高难度项目
batch	批量报价策略	8%	10%	批量生产

3.5 工时标定模块

3.5.1 功能概述

通过实测数据对工时计算公式进行参数拟合和优化，提高计算准确性。

3.5.2 最小二乘法拟合

线性模型：

实际工时 = a × 加工面积 + b

其中：
- a = 1 / (切削效率 / 60)
- b = 基础工时

拟合算法：

leastSquaresFitting(data) {
    const n = data.length;
    let sumX = 0, sumY = 0, sumXY = 0, sumX2 = 0;

    for (let i = 0; i < n; i++) {
        const x = data[i].processingArea;
        const y = data[i].actualHours;
        sumX += x;
        sumY += y;
        sumXY += x * y;
        sumX2 += x * x;
    }

    const denominator = n * sumX2 - sumX * sumX;
    const a = (n * sumXY - sumX * sumY) / denominator;
    const b = (sumY - a * sumX) / n;

    return {
        cuttingEfficiency: a > 0 ? 1 / a * 60 : 0,
        baseHours: Math.max(0, b),
        mae, rmse, rSquared
    };
}

3.5.3 评估指标

指标	计算公式	说明
MAE	Σ|实际-预测| / n	平均绝对误差
RMSE	√(Σ(实际-预测)² / n)	均方根误差
R²	1 - Σ(实际-预测)² / Σ(实际-均值)²	决定系数

---

4. 数据流设计

4.1 完整业务流程

┌─────────────────────────────────────────────────────────────────┐
│                        1. 图纸解析阶段                          │
├─────────────────────────────────────────────────────────────────┤
│  上传PDF/CAD → 预览图纸 → AI智能识别 → 解析结果确认          │
│                        ↓                                        │
│                 提取零件信息：                                  │
│                 - 零件名称、图号                               │
│                 - 材质、尺寸                                   │
│                 - 数量、公差                                   │
└─────────────────────────────────────────────────────────────────┘
                            ↓
┌─────────────────────────────────────────────────────────────────┐
│                        2. 工艺规划阶段                          │
├─────────────────────────────────────────────────────────────────┤
│  零件特征分析 → 自动规划工艺路线 → 人工调整优化 → 确认路线    │
│                        ↓                                        │
│                 生成工序序列：                                  │
│                 [下料 → 粗车 → 粗铣 → 热处理 → 精车 → ...]   │
└─────────────────────────────────────────────────────────────────┘
                            ↓
┌─────────────────────────────────────────────────────────────────┐
│                        3. 工时估算阶段                          │
├─────────────────────────────────────────────────────────────────┤
│  工序参数配置 → 公式计算工时 → 对标定数据 → 调整修正        │
│                        ↓                                        │
│                 输出各工序工时：                                │
│                 - 车削：0.5h                                   │
│                 - 铣削：1.2h                                   │
│                 - ...                                           │
└─────────────────────────────────────────────────────────────────┘
                            ↓
┌─────────────────────────────────────────────────────────────────┐
│                        4. 报价计算阶段                          │
├─────────────────────────────────────────────────────────────────┤
│  材料成本计算 → 加工成本计算 → 其他费用 → 应用策略 → 最终报价 │
│                        ↓                                        │
│                 成本构成明细：                                  │
│                 - 材料费：¥XXX                                  │
│                 - 加工费：¥XXX                                  │
│                 - 热处理：¥XXX                                  │
│                 - 管理费、税费...                               │
└─────────────────────────────────────────────────────────────────┘
                            ↓
┌─────────────────────────────────────────────────────────────────┐
│                        5. 输出阶段                               │
├─────────────────────────────────────────────────────────────────┤
│  生成报价单 → 导出PDF/Excel → 保存历史 → 打印/发送            │
└─────────────────────────────────────────────────────────────────┘

4.2 状态数据结构

AppState.data = {
    // 工件列表
    workpieces: [
        {
            id: string,
            number: string,
            name: string,
            material: string,
            length: number,
            width: number,
            height: number,
            diameter: number,
            weight: number,
            quantity: number,
            processes: [
                { name: string, hours: number, equipment: string, price: number }
            ],
            materialCost: number,
            processingCost: number,
            heatTreatmentCost: number,
            surfaceTreatmentCost: number
        }
    ],

    // 系统配置
    config: {
        materials: [
            { name: string, type: string, density: number, price: number, heatTreatment: string, hardness: string }
        ],
        operations: [
            { name: string, equipment: string, rate: number, equipmentDomestic: string, equipmentImport: string, description: string }
        ],
        terms: [
            { term: string, description: string }
        ]
    },

    // 工时标定数据
    calibrationData: [
        {
            id: string,
            processType: string,
            material: string,
            length: number,
            width: number,
            height: number,
            diameter: number,
            precision: string,
            actualHours: number,
            calculatedHours: number,
            error: number,
            errorRate: number,
            date: string,
            operator: string
        }
    ],

    // 报价策略
    quotationStrategies: [
        { id: string, name: string, managementRate: number, profitRate: number, description: string, enabled: boolean }
    ],

    // VL模型配置
    vlConfig: {
        apiKey: string,
        apiUrl: string,
        useProxy: boolean
    }
};

---

5. 关键技术实现

5.1 PDF转图片优化

问题与解决方案

1. 内存占用过高：限制PDF文件大小（3MB），降低缩放比例（0.7倍）
2. 画布空白问题：检测画布内容，确保有内容才继续
3. 内存泄漏：及时释放URL对象，强制垃圾回收

async convertPDFToImage(pdfFile) {
    const url = URL.createObjectURL(pdfFile);
    try {
        if (pdfFile.size > 3 * 1024 * 1024) {
            throw new Error('PDF文件大小超过限制（3MB）');
        }

        const pdfData = await pdfjsLib.getDocument({ ... }).promise;
        const page = await pdfData.getPage(1);
        const viewport = page.getViewport({ scale: 0.7 });

        const canvas = document.createElement('canvas');
        const context = canvas.getContext('2d');

        await page.render({ canvasContext: context, viewport }).promise;

        // 检查画布内容
        const imageData = context.getImageData(0, 0, canvas.width, canvas.height);
        let hasContent = false;
        for (let i = 0; i < imageData.data.length; i += 4) {
            if (imageData.data[i] !== 255 || imageData.data[i+1] !== 255 ||
                imageData.data[i+2] !== 255 || imageData.data[i+3] !== 255) {
                hasContent = true;
                break;
            }
        }

        if (!hasContent) {
            throw new Error('PDF转图片失败：生成的图片为空白');
        }

        return canvas.toDataURL('image/jpeg', 0.6).split(',')[1];
    } finally {
        URL.revokeObjectURL(url);
        if (typeof window.gc === 'function') {
            window.gc();
        }
    }
}

5.2 数据标准化

材质名称标准化

const MATERIAL_NAME_MAPPING = {
    '45': '45#', '45号': '45#', '45号钢': '45#',
    'A3': 'A3', 'Q235': 'A3', 'Q235A': 'A3',
    'SUS304': 'SUS304', '304': 'SUS304',
    'CR12MOV': 'Cr12MoV', 'CR12': 'Cr12MoV',
    // ... 更多映射
};

function normalizeMaterialName(material) {
    const normalized = material.trim().replace(/[\s\-_]/g, '').toUpperCase();
    if (MATERIAL_NAME_MAPPING[normalized]) {
        return MATERIAL_NAME_MAPPING[normalized];
    }
    // 尝试模糊匹配
    for (const [key, value] of Object.entries(MATERIAL_NAME_MAPPING)) {
        if (normalized.includes(key) || key.includes(normalized)) {
            return value;
        }
    }
    return material;
}

尺寸字段标准化

const DIMENSION_FIELD_MAPPING = {
    'length': 'length', '长': 'length', '长度': 'length', '总长': 'length',
    'width': 'width', '宽': 'width', '宽度': 'width',
    'height': 'height', '高': 'height', '高度': 'height', '厚度': 'height',
    'diameter': 'diameter', '直径': 'diameter', 'D': 'diameter', 'Φ': 'diameter'
};

5.3 起步价保护

为确保最低利润，设置加工费起步价：

calculateProcessingCost(processes) {
    let totalCost = 0;
    let hasMachining = false;

    for (const process of processes) {
        const rate = this.EQUIPMENT_RATES[process.equipment] || 60;
        totalCost += process.hours * rate;

        if (['车床', '铣床', 'CNC', '加工中心', '平面磨', '外圆磨', '线割', '钻孔'].includes(process.equipment)) {
            hasMachining = true;
        }
    }

    // 起步价保护
    if (hasMachining && totalCost < this.MINIMUM_PROCESSING_COST) {
        totalCost = this.MINIMUM_PROCESSING_COST; // 18元
    }

    return totalCost;
}

---

6. 数据库设计

6.1 材料数据库

字段	类型	说明	示例
name	string	材料名称	45#, Cr12MoV
tp	string	材料类型	软料/硬料/不锈钢
den	number	密度(kg/mm³)	7.85e-6
price	number	单价(元/kg)	8.5
ht	string	热处理要求	淬火+回火
hrc	string	硬度范围	HRC28-32

6.2 工序数据库

字段	类型	说明
name	string	工序名称
equipment	string	设备类型
rate	number	设备费率(元/小时)
equipmentDomestic	string	国产设备说明
equipmentImport	string	进口设备说明
description	string	工序描述

6.3 定额数据库（C类零件）

包含标准零件的定额信息，支持快速查询和导入。

---

7. UI/UX设计

7.1 界面布局

┌─────────────────────────────────────────────────────────────┐
│  模具附图报价系统              [快捷键] [系统] [关于]       │
├─────────────────────────────────────────────────────────────┤
│  [图纸解析] [工时简版] [工时复杂版] [报价计算] [零件管理] │
│  [定额查询] [工时标定] [报价策略] [系统配置]               │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│                    主要内容区域                            │
│                    (标签页内容)                            │
│                                                             │
└─────────────────────────────────────────────────────────────┘

7.2 标签页功能

标签页	主要功能
图纸解析	上传PDF/CAD，AI解析，结果确认
工时计算简版	快速工艺规划，简单工时估算
工时计算复杂版	详细工艺规划，精确工时计算
报价计算	工件清单，费用计算，报价生成
零件管理	零件记录，外购件管理
定额查询	C类零件定额快速查询
工时标定	实测数据录入，参数拟合
报价策略	策略管理，策略对比
系统配置	材料配置，工序配置，术语配置

---

8. 安全与性能

8.1 安全考虑

1. API密钥管理

   • 存储在localStorage中
   • 支持代理服务器中转
   • 不在日志中输出密钥

2. 输入验证

   • 数字输入范围校验
   • 必填字段验证
   • JSON解析安全防护

8.2 性能优化

1. 内存管理

   • 及时释放Canvas资源
   • 限制PDF文件大小
   • 监控内存使用情况

2. 网络请求

   • 请求重试机制
   • 超时控制
   • 多级降级策略

3. 渲染优化

   • 虚拟滚动（大数据列表）
   • 懒加载
   • 防抖/节流

---

9. 扩展与维护

9.1 可扩展点

1. 新增AI模型

   • 在ai-handler.js中添加新的解析策略
   • 实现parseWithXXX方法
   • 加入到strategies数组

2. 新增报价策略

   • 在state.js中添加策略配置
   • 支持动态添加/编辑策略

3. 新增工序类型

   • 在系统配置中添加工序
   • 在calculator.js中添加工时计算方法
   • 在calibration.js中添加标定支持

9.2 测试文件

项目包含多个测试文件用于功能验证：

测试文件	测试内容
test-calculation.js	计算器模块测试
test-complete-flow.js	完整流程测试
test-edit-workpiece.js	工件编辑测试
test-material-matching.js	材料匹配测试
test-operation-config.js	工序配置测试
test-parse-flow.js	解析流程测试
test-process-route-flow.js	工艺路线测试
test-quota-to-quotation.js	定额转报价测试

---

10. 总结

10.1 项目亮点

1. AI驱动：集成多种AI模型，智能识别图纸信息
2. 算法精准：基于数学模型的工时计算，支持参数标定优化
3. 策略灵活：多种报价策略，支持对比和推荐
4. 数据完善：内置丰富的材料、工序、定额数据库
5. 体验友好：清晰的界面设计，流畅的操作流程

10.2 技术价值

• 效率提升：将传统数小时的报价工作缩短至分钟级
• 准确性提高：基于科学计算和实测数据，减少人为误差
• 知识沉淀：将专家经验固化为系统规则和算法
• 数据驱动：支持数据积累和持续优化

10.3 应用前景

该系统适用于：

• 机械制造企业
• 模具加工厂
• 钣金加工厂
• 机加工车间
• 报价工程师团队

通过持续的数据积累和算法优化，系统的准确性将不断提高，为企业创造更大的价值。

---

附录

A. 核心文件清单

文件	行数	主要功能
main.js	40KB+	主业务逻辑
state.js	457行	状态管理
calculator.js	597行	计算器模块
ai-handler.js	824行	AI处理
ui.js	40KB+	UI交互
calibration.js	392行	工时标定
strategy.js	301行	报价策略
pricing-data.js	200+行	定价数据

B. 依赖项

{
  "devDependencies": {
    "electron": "40.8.1",
    "electron-builder": "^24.0.0"
  }
}

C. 构建配置

{
  "build": {
    "appId": "com.mold.quotation",
    "productName": "模具附图报价系统",
    "electronVersion": "40.8.1",
    "win": {
      "target": "nsis"
    },
    "directories": {
      "output": "../edev"
    }
  }
}

---
