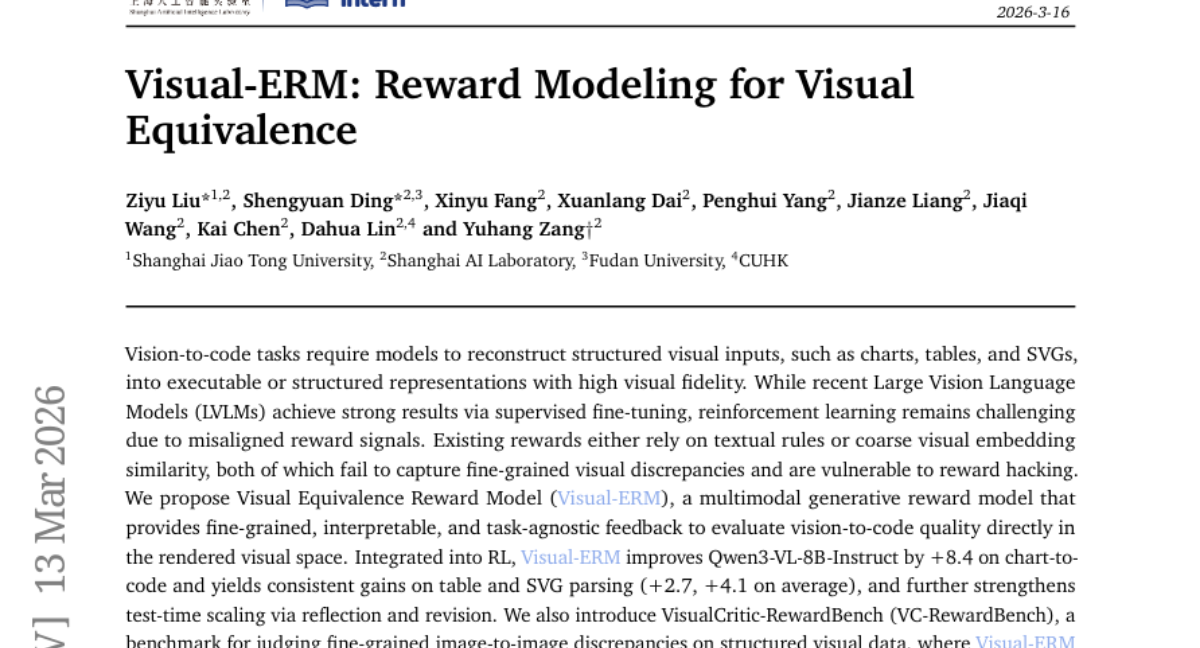

考虑这样一个场景：一个学生看着数学图表，需要将其转换成计算机代码来重现这个图表。这个过程听起来简单，但实际上充满挑战。当学生完成代码后，如何判断代码生成的图表是否与原图完全一致？这正是上海AI实验室、上海交通大学、复旦大学和香港中文大学联合研究团队在2026年3月解决的核心问题。他们开发的Visual-ERM（视觉等效奖励模型）就像是一位细致入微的"作业检查老师"，能够精准评估视觉到代码转换的质量。这项研究发表在arXiv预印本平台，编号为2603.13224v1。

在数字化时代，我们经常需要将各种视觉内容转换为可执行的代码。比如看到一张精美的图表，想要用Python重现它；或者看到一个复杂的表格，希望转换成网页代码。这个过程被称为"视觉到代码"转换，是连接视觉理解和程序生成的重要桥梁。

然而，这个看似直观的过程却面临着一个根本性挑战：如何准确评估转换结果的好坏？传统方法就像用色盲的眼光看彩虹——要么只关注文本内容是否匹配，完全忽视视觉效果；要么使用粗糙的图像相似度比较，无法捕捉细微但关键的差异。

这就好比让一个人根据食谱做菜，然后请另一个人评判做得是否成功。传统的评判方法要么只检查是否用了正确的食材（文本匹配），要么只看菜的整体颜色相似不相似（图像相似度），但都无法准确判断菜品的味道、口感、摆盘等综合效果是否达标。

为了解决这个问题，研究团队提出了一种全新的思路：既然人类能够通过视觉比较来判断两个图表、表格或图形是否一致，为什么不训练一个AI模型来模拟这种能力？于是Visual-ERM应运而生。

Visual-ERM的工作原理就像一位经验丰富的美食评委。当你用代码重现一个图表后，它会将原始图像和你生成的图像进行细致比较，不仅关注整体相似度，还会深入分析每个细节：数据的准确性、布局的合理性、文字标签的正确性、颜色搭配的一致性等等。最重要的是，它还会像一位贴心的老师一样，详细说明哪里做得不对，应该如何改进。

研究团队的创新之处在于将这个复杂的评估过程分解为几个关键维度。就像评判一道菜需要从味道、外观、营养价值等多个角度考量一样，Visual-ERM从结构准确性、数据正确性、文本清晰度和样式一致性四个维度来评估视觉代码转换的质量。

更令人印象深刻的是，Visual-ERM不仅能够发现问题，还能准确定位问题所在。当它发现生成的图表与原图不符时，会明确指出是哪个数据点有误差，是哪个标签放错了位置，或是哪种颜色用错了。这种细致入微的反馈就像一位耐心的导师，能够帮助学习者快速找到并改正错误。

**一、突破传统评估方法的局限性**

在深入了解Visual-ERM的工作机制之前，我们需要先理解传统方法为什么会失效。当前的评估方法主要分为两大类：基于文本的评估和基于视觉编码器的评估。

基于文本的评估方法就像一个只会看文字说明书的机器人。它会仔细比较生成的代码与标准答案的文字差异，计算编辑距离或结构相似度。这种方法的问题在于，即使代码文本完全不同，最终生成的视觉效果可能是相同的。反之，看起来相似的代码可能会产生截然不同的视觉结果。这就像两个厨师使用不同的烹饪步骤，但做出了同样美味的菜肴；或者按照几乎相同的食谱，却因为火候掌握不当而做出了完全不同的菜品。

基于视觉编码器的评估方法则像一个近视的艺术评论家。它使用预训练的视觉模型（如DINO）来比较两张图片的特征相似度。虽然这种方法考虑了视觉因素，但它的问题在于过分关注语义相似性而忽略了细节差异。两张图片可能在整体布局和主要元素上相似，获得很高的相似度分数，但在关键的数据点、标签位置或颜色映射上存在重要差异。这就像一个人只能看清楚画作的整体轮廓，却看不清楚画家笔触的细节和色彩的细微变化。

研究团队通过大量实验发现了这些传统方法的一个致命弱点：它们容易被"欺骗"。一个模型可能会学会生成在传统指标下得分很高、但实际上存在严重错误的输出。这种现象被称为"奖励黑客攻击"，就像学生学会了考试技巧，能够在考试中取得高分，但并没有真正掌握知识。

为了证明这个问题的严重性，研究团队展示了一个典型案例：一个生成的图表在DINO相似度评估中获得了0.99的高分（几乎完美），但实际上存在明显的结构错误、数据偏差和色彩问题。这就好比一幅临摹画远看很像原作，但细看时会发现人物的眼睛画歪了，衣服的颜色搭配错了。

这些发现促使研究团队思考一个根本问题：既然人类能够准确地比较两个视觉内容的差异，为什么不能训练一个AI模型来模拟这种能力？关键在于需要一个既能理解视觉内容又能准确表达差异的模型，而不是简单的数值比较。

**二、Visual-ERM的核心设计理念**

Visual-ERM的设计灵感来自于人类专家评估视觉内容的方式。当一位资深的数据可视化专家评估图表质量时，他们会系统性地检查多个方面：首先观察整体布局是否合理，然后验证数据是否准确，接着检查文字标签是否清晰正确，最后评估色彩搭配和样式是否一致。Visual-ERM正是模拟了这种专家级的评估流程。

这个模型的独特之处在于它采用了"生成式奖励建模"的方法。与传统的评分系统不同，Visual-ERM不是简单地给出一个数字分数，而是像一位详细的评论家一样，生成结构化的反馈报告。这个报告包含了错误类型、严重程度、具体位置和详细描述，就像一份医疗诊断报告，不仅告诉你身体有问题，还明确指出是什么问题、严重程度如何、位于何处。

Visual-ERM的评估框架建立在四个核心维度上。结构错误维度关注的是整体布局和图表类型的准确性，比如是否应该是柱状图却生成了饼图，或者子图的数量和排列是否正确。数据错误维度验证的是可视化数据本身的准确性，包括数值大小、趋势方向、相对比例等。文本错误维度检查的是所有文字元素的正确性，如标题、轴标签、图例、注释等是否准确完整。样式错误维度评估的是视觉样式的一致性，包括颜色搭配、线条样式、字体格式等。

每个错误不仅会被归类到相应维度，还会被分配严重程度等级。轻微错误是指那些几乎不影响理解的小问题，比如颜色略微不同但不影响信息传达。中等错误会影响读者的理解和使用体验，比如标签缺失或图例位置错误。严重错误则是那些可能导致误解或完全无法使用的问题，比如数据趋势完全错误或图表类型不匹配。

这种分层分类的方法使得Visual-ERM能够提供比传统方法更加精确和有用的反馈。它不仅能够识别问题，还能帮助用户理解问题的重要性和修复优先级。

更重要的是，Visual-ERM具有跨任务泛化能力。同一个模型可以同时处理图表转代码、表格转标记语言、SVG转代码等多种不同的视觉到代码任务。这种通用性使得它能够在不同应用场景中发挥作用，就像一位多才多艺的专家能够评估不同类型的艺术作品一样。

**三、数据构建与模型训练的巧妙设计**

训练Visual-ERM需要大量的高质量标注数据，但获得这样的数据面临着独特的挑战。与普通的机器学习任务不同，这里需要的不是简单的输入输出对，而是详细的图像差异分析报告。研究团队采用了一种创新的"知识蒸馏"方法来解决这个问题。

这个过程就像培训一位美食评委的方式。首先，研究团队收集了大量的原始视觉内容和对应的代码，这相当于收集了各种菜品和对应的食谱。然后，他们通过两种方式创造"不完美"的样本：一种是故意修改正确的代码来引入错误，另一种是让较弱的模型直接生成代码，自然产生各种错误。这就像故意在完美的食谱中加入错误配料，或者让新手厨师按照食谱做菜，自然会出现各种问题。

关键的创新在于如何获得高质量的评估标注。研究团队使用了GPT-5-mini这样的强大模型作为"首席评委"，让它对每一对图像进行详细的差异分析。这位"首席评委"会仔细检查每个细节，指出所有发现的问题，并按照标准化的格式记录下来。

为了确保标注质量的一致性，研究团队设计了详细的评估指南，就像制定美食比赛的评分标准一样。评估指南明确定义了什么算是结构错误、数据错误、文本错误和样式错误，以及如何判断错误的严重程度。这种标准化确保了不同样本之间评估的一致性和可比性。

通过这种方式，研究团队最终构建了一个包含34万个样本的大规模训练数据集，涵盖了图表转代码（10.4万样本）、表格转标记语言（12.5万样本）和SVG转代码（11.1万样本）三个主要任务。

模型训练采用了监督学习的方法，就像让学生通过大量练习来掌握技能一样。Visual-ERM基于Qwen3-VL-8B-Instruct模型进行微调，学习如何像专家一样进行视觉差异分析。训练过程中，模型需要学会根据输入的图像对生成准确、详细的差异分析报告。

训练的巧妙之处在于损失函数的设计。模型不仅需要正确识别错误的存在，还需要准确分类错误类型、判断严重程度、定位错误位置并给出合理的描述。这种多维度的学习目标确保了模型能够提供全面而有用的反馈。

为了验证模型的泛化能力，研究团队还构建了VisualCritic-RewardBench（VC-RewardBench）测试基准。这个基准包含1335个精心策划的测试样本，每个样本都经过多个强大模型的独立标注和人工专家的审核确认。这就像为美食评委准备一套标准化的考试题，用来测试他们的专业水平。

**四、强化学习与测试时优化的双重应用**

Visual-ERM的价值不仅体现在准确评估上，更重要的是它能够指导模型的持续改进。研究团队展示了两种主要的应用方式：强化学习训练和测试时优化。

在强化学习应用中，Visual-ERM充当了"智能教练"的角色。传统的强化学习通常依赖简单的奖励信号，比如成功或失败的二元反馈。而Visual-ERM提供的是细致入微的指导性反馈，就像一位经验丰富的教练不仅会告诉运动员哪里做错了，还会详细解释为什么错了，应该如何改进。

具体来说，当一个视觉到代码模型生成代码后，会将代码渲染成图像，然后与原始图像一起输入Visual-ERM进行评估。Visual-ERM会返回详细的分析报告，包括各类错误的数量和严重程度。这些信息被转换为数值奖励信号，用于指导模型参数的更新。

实验结果显示，使用Visual-ERM指导的强化学习训练效果显著优于传统方法。在图表转代码任务上，经过Visual-ERM指导训练的Qwen3-VL-8B-Instruct模型性能提升了8.4分，这相当于从一个初学者水平跃升到了高级业余爱好者水平。在表格转标记语言和SVG转代码任务上也都获得了稳定的性能提升。

更有趣的是，研究团队发现Visual-ERM的指导不仅提升了模型在专门任务上的表现，而且没有损害模型在通用视觉问答任务上的性能。这说明这种训练方法是"良性"的，不会造成模型能力的偏化或退化。

测试时优化是Visual-ERM的另一个重要应用场景。这种方法就像给学生提供了一个智能的"作业检查工具"。当模型完成初始代码生成后，Visual-ERM会对结果进行详细分析，如果发现问题，模型可以根据反馈进行自我修正，然后再次提交给Visual-ERM检查，形成一个迭代改进的循环。

这种自我反思和改进的过程模拟了人类专家的工作方式。一个熟练的程序员在完成代码后，通常会多次检查和调试，直到达到满意的效果。测试时优化让AI模型也具备了这种自我检查和改进的能力。

实验表明，通过三轮反思和修正，模型的性能可以在原有基础上再提升3到8分。这种改进是即时的，不需要额外的训练过程，使得任何使用Visual-ERM的用户都能立即受益。

**五、全面的实验验证与性能表现**

为了验证Visual-ERM的有效性，研究团队进行了全面而严格的实验评估。实验设计就像一场多项全能比赛，从不同角度测试Visual-ERM的能力。

首先是VC-RewardBench基准测试。在这个测试中，Visual-ERM需要与其他先进模型同台竞技，比较各自在细粒度图像差异判断上的表现。结果显示，尽管Visual-ERM只有80亿参数，远小于一些竞争对手的2350亿参数，但它在综合表现上显著优于所有开源模型，甚至接近了顶级闭源模型的水平。

这个结果特别令人印象深刻，因为它说明了专门化训练的威力。就像一个专业的钢琴师虽然可能不如全能音乐家了解所有乐器，但在钢琴演奏上可能超越后者一样，Visual-ERM虽然规模较小，但在其专门领域表现卓越。

在实际应用测试中，Visual-ERM在三个主要任务上都展现了出色的指导能力。在图表转代码任务中，使用Visual-ERM指导的模型在ChartMimic基准测试中取得了显著提升。有趣的是，这种提升不仅出现在基础模型上，即使是已经经过专门优化的VinciCoder-8B-SFT模型，在Visual-ERM的指导下仍然获得了10.1分的平均提升。

在表格转标记语言任务中，Visual-ERM展现了处理复杂结构化数据的能力。表格解析面临着独特的挑战，因为即使是微小的格式错误也可能导致整个表格结构的错乱。Visual-ERM能够准确识别这些问题，并提供针对性的改进建议。实验结果显示，在多个表格解析基准测试中，使用Visual-ERM指导的模型都获得了平均2.7分的提升。

SVG转代码任务测试了Visual-ERM处理矢量图形的能力。这类任务对精确度要求极高，因为SVG图形通常包含精确的几何形状和复杂的层次结构。Visual-ERM在这个挑战性任务上也表现出色，指导模型获得了平均4.1分的性能提升。

研究团队还进行了详细的消融实验，就像医生进行各种专门检查来确定病因一样。这些实验旨在理解Visual-ERM成功的关键因素。

多任务训练的价值得到了明确验证。当研究团队比较只在单一任务上训练的Visual-ERM与在多任务上联合训练的版本时，发现后者具有更强的泛化能力和更稳定的性能。这就像一个接受过综合训练的医生比只专精某一科的医生在处理复杂病例时更有优势。

奖励设计的精心考量也得到了验证。研究团队比较了不同奖励函数设计的效果，发现结合渲染成功奖励和Visual-ERM详细反馈的混合设计取得了最佳效果。这种设计既确保了基本的格式正确性，又提供了精细的质量指导。

评估协议的鲁棒性测试显示，即使使用不同的评判模型（如GPT-5-mini、GPT-5.2、Gemini系列），VC-RewardBench的评估结果都保持高度一致。这证明了评估方法的可靠性和客观性。

特别值得注意的是，研究团队还验证了Visual-ERM对通用能力的影响。他们在多个标准视觉问答基准测试上评估了经过Visual-ERM指导训练的模型，发现不仅没有性能下降，在某些任务上甚至还有小幅提升。这说明Visual-ERM的训练是"正向迁移"的，增强了模型的整体视觉理解能力。

**六、实际应用价值与未来展望**

Visual-ERM的成功不仅体现在实验室的基准测试中，更重要的是它为实际应用开辟了新的可能性。在人工智能快速发展的今天，视觉到代码转换正成为许多重要应用的核心技术。

在科学研究领域，研究人员经常需要从论文中的图表重现实验结果。传统方法需要手工编写代码，不仅耗时而且容易出错。有了Visual-ERM的指导，AI模型可以更准确地完成这项任务，大大提高了科学研究的效率和准确性。

在商业分析中，数据可视化是决策制定的重要工具。Visual-ERM可以帮助自动化地从现有图表生成交互式可视化代码，让非技术人员也能够轻松创建和修改复杂的数据展示。

在教育领域，Visual-ERM可以作为智能助教，帮助学生学习数据可视化和编程。当学生提交作业时，它不仅能够评分，还能提供详细的改进建议，就像一位24小时待命的专业导师。

在无障碍技术方面，Visual-ERM可以帮助将视觉内容转换为其他形式，为视觉障碍人士提供更好的信息获取途径。

然而，当前的Visual-ERM仍有改进空间。研究团队指出，模型在某些极端复杂的视觉场景中可能还会出现判断错误。此外，处理全新类型的可视化内容时，模型可能需要额外的训练数据支持。

未来的发展方向包括多个方面。首先是扩展到更多视觉到代码任务，比如用户界面设计转HTML/CSS、手绘草图转代码等。其次是提高模型的实时性和效率，使其能够在实际应用中提供即时反馈。还有就是增强跨语言和跨文化的适应能力，让Visual-ERM能够处理不同语言和文化背景下的视觉内容。

研究团队也在探索将Visual-ERM的理念应用到其他领域。比如在图像编辑中提供智能建议，在视频制作中进行质量评估，在3D建模中指导设计改进等。这些扩展应用都基于同一个核心思想：训练AI模型来模拟人类专家的细致判断能力。

另一个有趣的发展方向是个性化评估。不同的用户可能对质量有不同的标准和偏好，未来的Visual-ERM可能会学会适应个别用户的特定需求，提供更加个性化的反馈和建议。

从更宏观的角度来看，Visual-ERM代表了AI发展的一个重要趋势：从简单的输入输出映射转向提供丰富、可解释的反馈。这种能力对于构建真正智能的AI助手至关重要，因为它们需要能够与人类进行细致的交流和协作。

说到底，Visual-ERM的真正价值在于它桥接了人类的视觉判断能力和机器的计算能力。它不仅让AI变得更加精确，更重要的是让AI变得更像一个有用的合作伙伴。当我们与AI协作解决复杂问题时，需要的不仅仅是一个能给出答案的工具，更需要一个能够理解我们的标准、提供有意义反馈、帮助我们不断改进的智能助手。Visual-ERM正是朝着这个方向迈出的重要一步。

归根结底，这项研究告诉我们，AI的未来不仅在于做得更快更准，更在于做得更智能更有用。Visual-ERM通过模拟人类专家的判断过程，让我们看到了AI与人类协作的新可能。在这个充满变化的数字时代，这样的进步给我们带来了更多期待和希望。

Q&A

Q1：Visual-ERM是什么？

A：Visual-ERM是上海AI实验室等机构开发的视觉等效奖励模型，它能够像专业评委一样，通过比较原始图像和AI生成的图像来精准评估视觉到代码转换的质量，不仅能发现问题还能详细说明错在哪里以及如何改进。

Q2：Visual-ERM比传统评估方法好在哪里？

A：传统方法要么只看文字代码是否匹配，要么只做粗糙的图像相似度比较，都容易被"欺骗"。Visual-ERM则像人类专家一样从结构、数据、文本、样式四个维度进行细致分析，能够发现传统方法遗漏的重要差异。

Q3：Visual-ERM能应用在哪些场景？

A：Visual-ERM可以用于科学研究中的图表重现、商业数据可视化自动生成、编程教育辅导、无障碍技术开发等多个领域，任何需要将视觉内容转换为代码的场景都能受益于这项技术。
