COMSOL声学—管道缺陷无损检测（三维） 模型介绍：本模型主要利用压力声学、静电、固体力学以及压电效应、声结构耦合边界等物理场。 本模型包括压电单元（PZT-5H）和被检测材料（钢管）两个部分。

在声学无损检测这个领域，管道缺陷的检测一直是研究的热点方向。今天，我将分享一个基于COMSOL Multiphysics的三维管道缺陷检测模型，带领大家一探这个模型的奥秘。

模型简介

这个模型主要用于检测钢管内部的缺陷，通过声学与结构相互作用的原理，来实现缺陷的定位和评估。模型的核心在于压电换能器的选择与设置。在COMSOL中，我们可以利用COMSOL的声学模块和结构力学模块，模拟声波在管道中的传播和反射过程。

模型的主要构成包括两部分：

1. 压电单元（PZT-5H），作为声波的发射和接受装置。
2. 被检测材料（钢管），作为承载声波传播的介质。

物理场的耦合

这个模型集成了多个物理场的耦合，包括：

• 压力声学：用来描述声波在钢管内部的传播；
• 压电效应：PZT-5H材料具有压电效应，能够将电能转化为机械能和声能；
• 结构力学：用来计算钢管由于声波引起的机械振动；
• 声-结构耦合边界：声波与钢管材料之间的相互作用。

模型构建

1. 设置模型几何

首先，我们需要在COMSOL中设置管道的三维几何模型。假设管道的长度为L，半径为R，壁厚为t。钢管内部可能存在一个缺陷，我们可以将其简化为一个圆形区域，位于管道的某个位置。

// 设置管道的基本参数
L = 1000;  // 管道长度
R = 20;    // 管道半径
t = 2;     // 管道壁厚
defect_r = 5;  // 缺陷半径
defect_center = (L/2, 0, 0);  // 缺陷位置

2. 材料属性设置

接下来，我们需要为钢管和PZT-5H材料设置基本的材料属性。PZT-5H是一种常用的压电材料，具有较高的压电系数和机械性能，非常适合用于声波发射与接收。

钢管的材料属性包括：

• 弹性模量（Young's modulus）：E_steel = 210 GPa
• 泊松比：ν_steel = 0.3
• 密度：ρ_steel = 7800 kg/m³

PZT-5H的材料属性包括：

• 弹性模量：E_pzt = 70 GPa
• 泊松比：ν_pzt = 0.31
• 密度：ρ_pzt = 7900 kg/m³

3. 设置压电换能器

压电换能器是整个模型的关键部件，我们需要在钢管的两端分别设置PZT-5H材料。通过在PZT-5H材料上施加电场激励，可以产生声波，并利用声波反射信号来检测管道的缺陷。

// 设置压电换能器的位置和尺寸
pzt_length = L;      // 换能器长度
pzt_thickness = t;   // 换能器厚度

4. 声波发射与接收

在模型中，我们需要通过COMSOL的声学模块，施加一个频率扫描激励，模拟声波在管道中的传播。通过监测管道另一端的PZT换能器接收到的反射信号，可以判断管道内是否存在缺陷。

// 设置声波激励频率范围
f_min = 10 kHz;
f_max = 100 kHz;

5. 网格剖分与求解设置

在模型建立完毕后，需要对模型进行网格剖分。由于钢管内部的缺陷区域较为复杂，建议使用自适应网格剖分技术，确保网格的精度。

// 设置网格剖分参数
max_element_size = R/20;  // 最大单元尺寸
min_element_size = R/100; // 最小单元尺寸

6. 结果分析

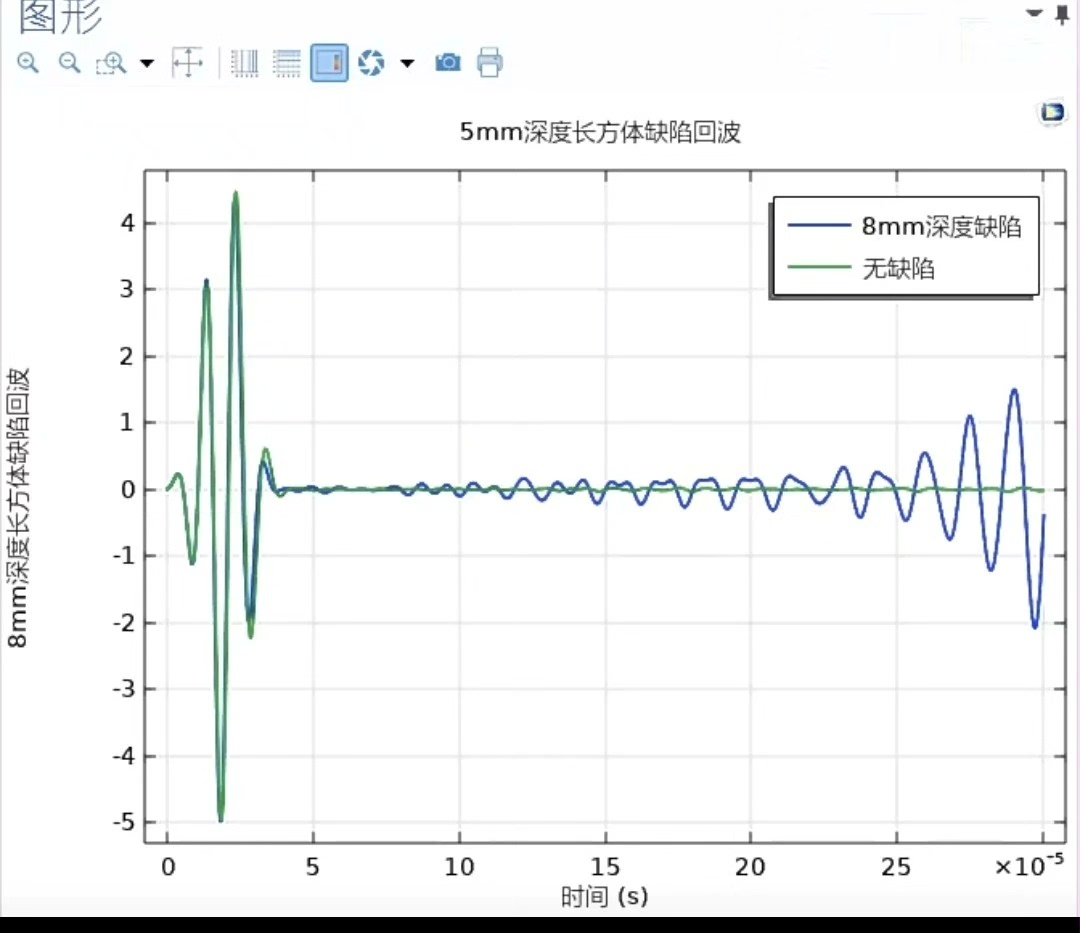

通过求解COMSOL模型，我们可以得到声波在管道各处的声压分布情况。根据反射信号的强度变化，可以判断缺陷的位置和大小。

COMSOL声学—管道缺陷无损检测（三维） 模型介绍：本模型主要利用压力声学、静电、固体力学以及压电效应、声结构耦合边界等物理场。 本模型包括压电单元（PZT-5H）和被检测材料（钢管）两个部分。

以下是一个简单的结果分析代码：

// 绘制声压分布图
plot_sound_pressure = createPlotgroup();
plot_sound_pressure.Type = 'Surface';
plot_sound_pressure.Data = 'sound_pressure';

模型总结

通过这个模型，我们可以形象地看到声波在管道中的传播过程，以及缺陷对声波反射的影响。这种基于COMSOL的声学-结构耦合模型，为我们提供了一种高效、非侵入式的管道缺陷检测方法。

未来，我们可以通过增加更多的物理场，进一步提升模型的复杂性和准确性。不过，这可能需要更多的计算资源和更复杂的模型设置，但总体思路仍然是相通的。

希望这篇博文能够让大家对管道缺陷检测的声学方法有一个基本的了解，同时也希望大家能够在自己的项目中，灵活运用COMSOL的多物理场耦合功能，创造出更多有意思的模型！
