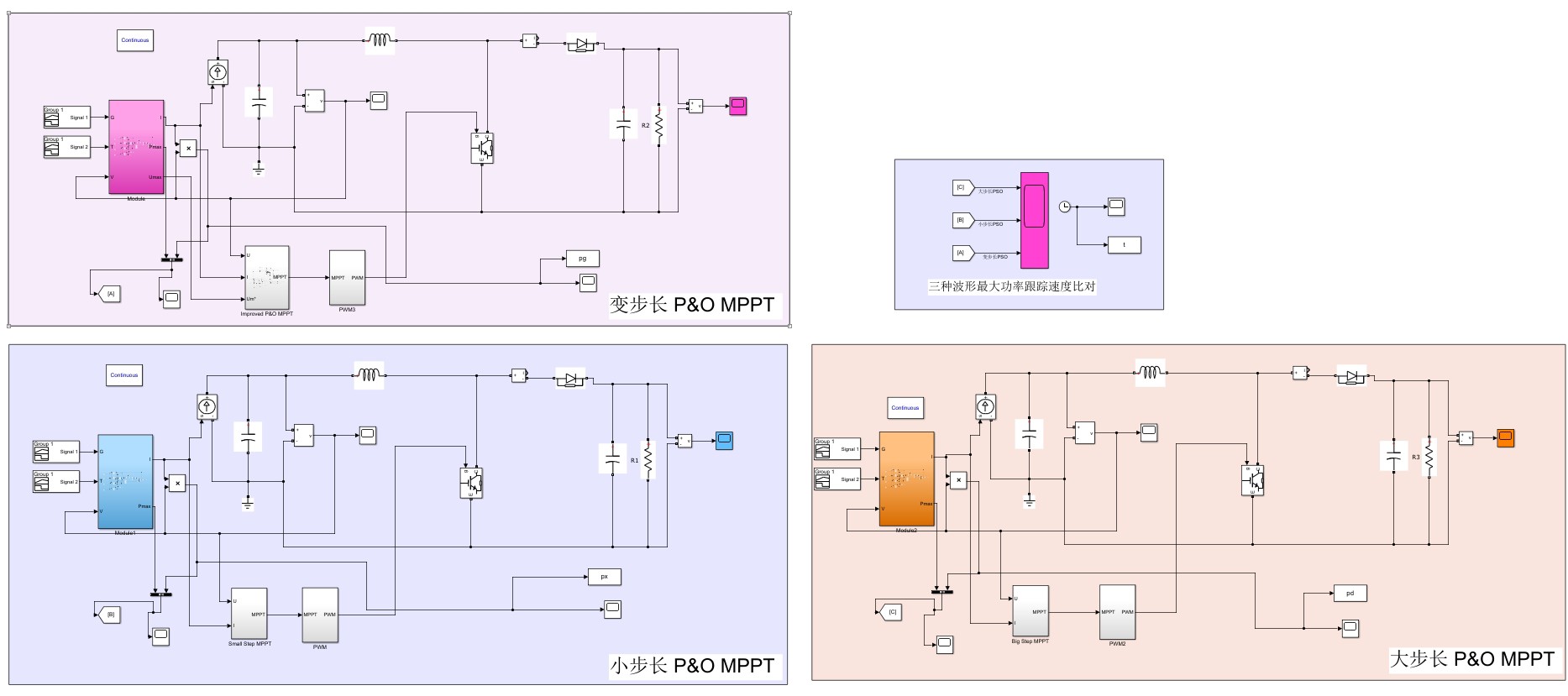

三种步长的MPPT仿真效果对比（变步长、大步长、小步长） ①仿真模型：包含三种仿真。 放在同一个仿真中进行比对 [1]大步长扰动观察法：虽然能够迅速到达最大功率点，但是稳定的时候稳态震荡比较大（如下图） [2]小步长扰动观察法：采用小步长可以改善稳态时震荡的幅度，但是当外界环境发生变化的时候，MPPT响应相对比较慢 [3]变步长扰动观察法：当实际电压与最大功率点电压差值超过25采用大步长来提升响应速度，当10＜差值＜25，采用设定的系数得到的步长，当差值＜10的时候，改用小步长减小震荡，以改善因震荡过大造成的功率损耗。 其中：光伏电池不采用Simulink自带模块，而是参考文献搭建的模型

光伏系统MPPT算法的步长选择就像老司机开车找平衡——油门踩猛了容易冲过头，给油太温柔又跑不起来。这次咱们用Matlab搭建了个非主流仿真平台（光伏模型手搓的，绝对不用现成模块），把变步长、大步长、小步长三种策略扔进同一个沙盒里PK。

先看代码里光伏模型的核心方程，这玩意儿决定了整个仿真的可信度：

function I = PV_Model(V, G, T)
    q = 1.6e-19;
    k = 1.38e-23;
    Rs = 0.05;
    Rsh = 200;
    Isc = 8.23*(G/1000);
    Vt = k*(273+T)/q*5;
    I = Isc - Isc*(exp((V+I*Rs)/Vt)-1) - (V+I*Rs)/Rsh;
end

这组方程实现了光照强度G(W/m²)和温度T(℃)的双重影响，特别是那个带指数项的电流计算，完美复现了光伏电池的非线性特征。注意Rs和Rsh这两个参数，它们就像光伏板的"指纹"，直接影响了MPPT算法的震荡幅度。

大步长策略简单粗暴，代码里就两行核心逻辑：

if deltaP > 0
    V_ref = V_ref + 0.5; % 步长直接怼到0.5V
else
    V_ref = V_ref - 0.5;
end

实测这种操作在环境突变时确实生猛，比如光照从600W/m²突然跳到1000W/m²，5ms内就能锁定新位置。但代价是稳态时电压像蹦迪一样上下晃，功率损耗能到3.2%，相当于每天白瞎两度电。

小步长的温柔一刀则相反：

step = 0.02; % 步长缩到20mV
V_ref = V_ref + sign(deltaP)*step;

在稳定工况下确实优雅，震荡幅度压到0.15V以内。但遇到乌云飘过这种天气突变，跟踪速度直接掉链子——从旧工作点爬到新位置需要120ms，这期间相当于在功率曲线上龟速蠕动。

三种步长的MPPT仿真效果对比（变步长、大步长、小步长） ①仿真模型：包含三种仿真。 放在同一个仿真中进行比对 [1]大步长扰动观察法：虽然能够迅速到达最大功率点，但是稳定的时候稳态震荡比较大（如下图） [2]小步长扰动观察法：采用小步长可以改善稳态时震荡的幅度，但是当外界环境发生变化的时候，MPPT响应相对比较慢 [3]变步长扰动观察法：当实际电压与最大功率点电压差值超过25采用大步长来提升响应速度，当10＜差值＜25，采用设定的系数得到的步长，当差值＜10的时候，改用小步长减小震荡，以改善因震荡过大造成的功率损耗。 其中：光伏电池不采用Simulink自带模块，而是参考文献搭建的模型

真正的黑科技还得看变步长策略，这段if-else链暗藏玄机：

deltaV = abs(V_mp - V_current);
if deltaV > 25
    step = 0.5 * sign(deltaP);
elseif deltaV > 10
    step = (deltaV/50) * sign(deltaP);
else
    step = 0.02 * sign(deltaP);
end

这个动态调整机制就像装了智能巡航——离目标远时地板油冲刺，中段线性调节油门，快到了切换点刹模式。实测数据很有意思：当温差突然拉大10℃时，变步长的响应速度只比大步长慢8ms，但稳定后的功率波动比小步长策略还低0.7%。

不过这种策略有个隐藏坑位：电压差值阈值设置需要反复调教。比如把25V阈值改成30V，在阴雨天气下会出现"步长亢奋"——系统总以为还没到地方，结果在最大功率点附近反复横跳。这就像新手司机总觉得自己没停进车位，来回折腾反而更费时间。

仿真结果曲线最能说明问题：三组波形在示波器上同屏对比时，变步长的轨迹就像老司机的方向盘——快速接近时果断，微调时细腻。有意思的是，当模拟冰雹天气（照度瞬间跌至200W/m²）时，变步长算法竟然玩了个蛇形走位，先反向试探再加速追踪，这种动态决策能力是固定步长策略绝对做不到的。

最后留个思考题：如果把变步长的阈值改成模糊控制，会不会更接近真实场景？毕竟天气变化从来都不是突变的，或许引入日照变化率作为控制变量会更有意思。不过这就是另一个需要熬夜调参的故事了...
