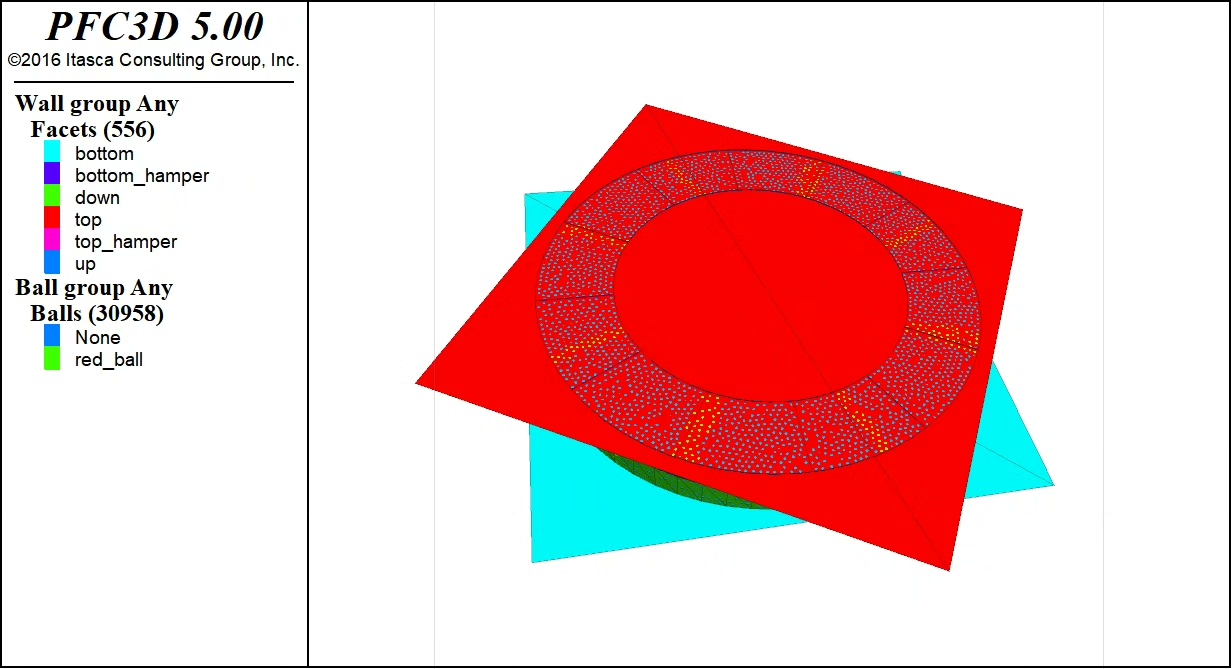

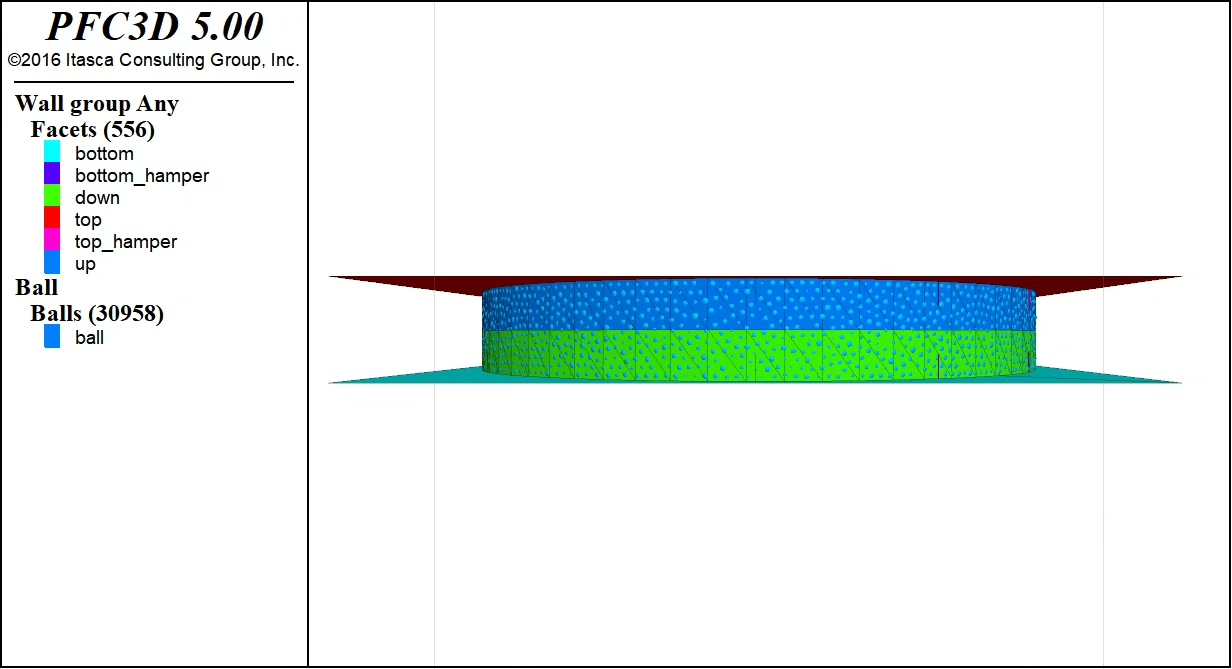

PFC3D5.0颗粒流『颗粒材料/土体材料环形剪切实验』完整代码 该代码包括： （1）完整代码及适量注释，可以参考学习，也可直接使用，无需调试； （2）环形剪切实验的建模全过程，剪切应力，法向应力，样品体积变化，能量等完整fish函数。 附图：模型侧视图，俯视图，加载过程中图像，表观摩擦系数曲线（剪切应力除以法向应力），法向应力曲线（恒压加载），样品体积变化曲线。

玩过堆沙子没？颗粒材料在剪切力作用下的反应就跟沙堆塌了似的。环形剪切实验就是专门研究这个的，今天咱们用PFC3D5.0整一套能直接拿来用的代码，手把手教你搓出颗粒材料的剪切特性曲线。

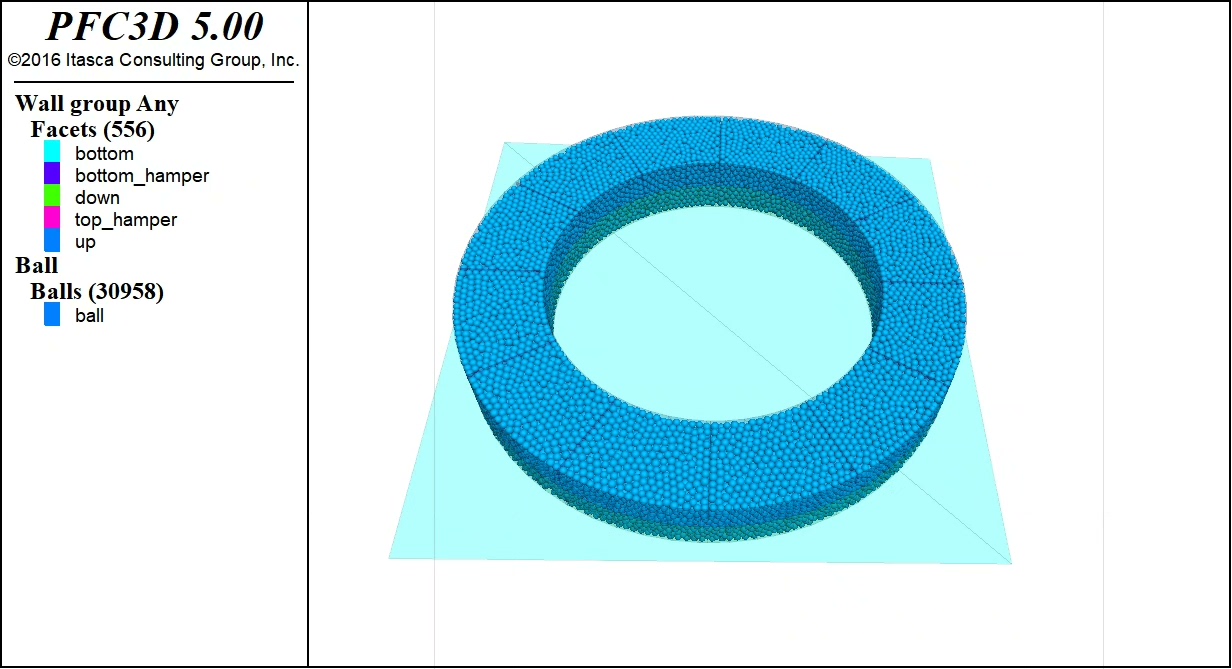

先看看怎么搭模型

建模核心就三板斧：造墙、撒颗粒、加约束。这里用圆柱形剪切盒，下盘固定上盘转。初始化时记得把颗粒的摩擦系数设小点，方便后续压实。

;=======造墙=======
wall generate id 1 cylinder ...  ;底下那个固定墙
wall generate id 2 cylinder ...  ;上面要转的墙
wall attr damp 0.7              ;墙的阻尼别太小

;=======撒芝麻=======
ball distribute ...
ball attr density 2650          ;石英砂密度

颗粒生成后要压实到目标孔隙比，这步用伺服控制最稳。注意伺服过程中要实时监测接触力，别压爆了。压实完成后把摩擦系数调回正常值，毕竟实验时要模拟真实摩擦状态。

这些参数你肯定得调

剪切速率千万别设太高，颗粒流最怕数值不稳定。建议用准静态条件，剪切速率控制在1e-5到1e-4这个量级。法向应力加载用应力控制模式，比位移控制更贴近实际工况。

;=======加载控制=======
def apply_confining_stress
    loop local i (1,wall.num)
        if wall.id(i) == 2
            wall.force.app = -target_stress * area  ;压力换算成力
        endif
    endloop
end

灵魂Fish函数大揭秘

剪切过程中要实时记录五个关键指标：剪切应力、法向位移、体积变化、动能变化、摩擦系数。这里有个取巧的方法——用墙的旋转角度换算剪切应变。

;=======数据记录=======
def calc_shear_stress
    shear_force = 0.0
    loop foreach cnt wall.contact.list
        if wall.isin(cnt.end1)   ;只统计和活动墙的接触
            shear_force += cnt.force.shear
        endif
    endloop
    current_shear = shear_force / area  ;换算成应力
end

体积变化计算要注意排除墙位移的影响，建议用颗粒的 centroid 坐标统计有效区域内的体积。动能监控能帮我们发现何时系统达到稳定状态，这对确定数据采集时机至关重要。

结果怎么看才专业

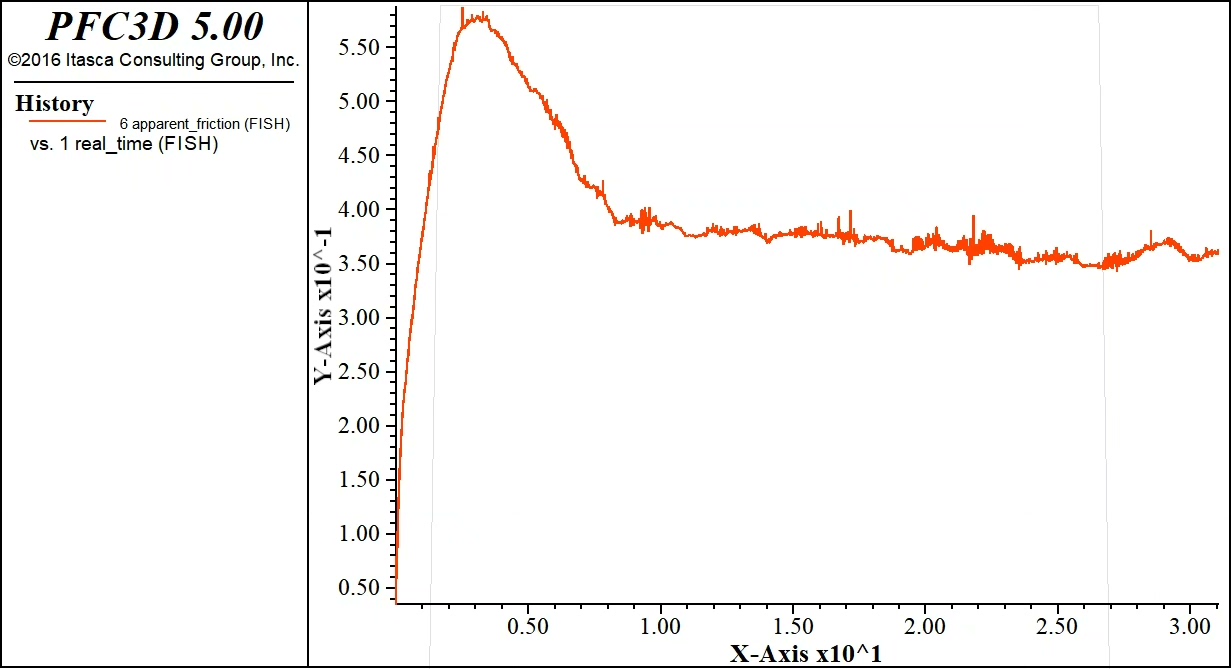

当表观摩擦系数曲线（剪切应力/法向应力）出现稳定平台时，说明材料进入临界状态。这时体积变化曲线应该趋于平稳，要特别注意剪胀现象——密砂会膨胀，松砂可能收缩。

PFC3D5.0颗粒流『颗粒材料/土体材料环形剪切实验』完整代码 该代码包括： （1）完整代码及适量注释，可以参考学习，也可直接使用，无需调试； （2）环形剪切实验的建模全过程，剪切应力，法向应力，样品体积变化，能量等完整fish函数。 附图：模型侧视图，俯视图，加载过程中图像，表观摩擦系数曲线（剪切应力除以法向应力），法向应力曲线（恒压加载），样品体积变化曲线。

!

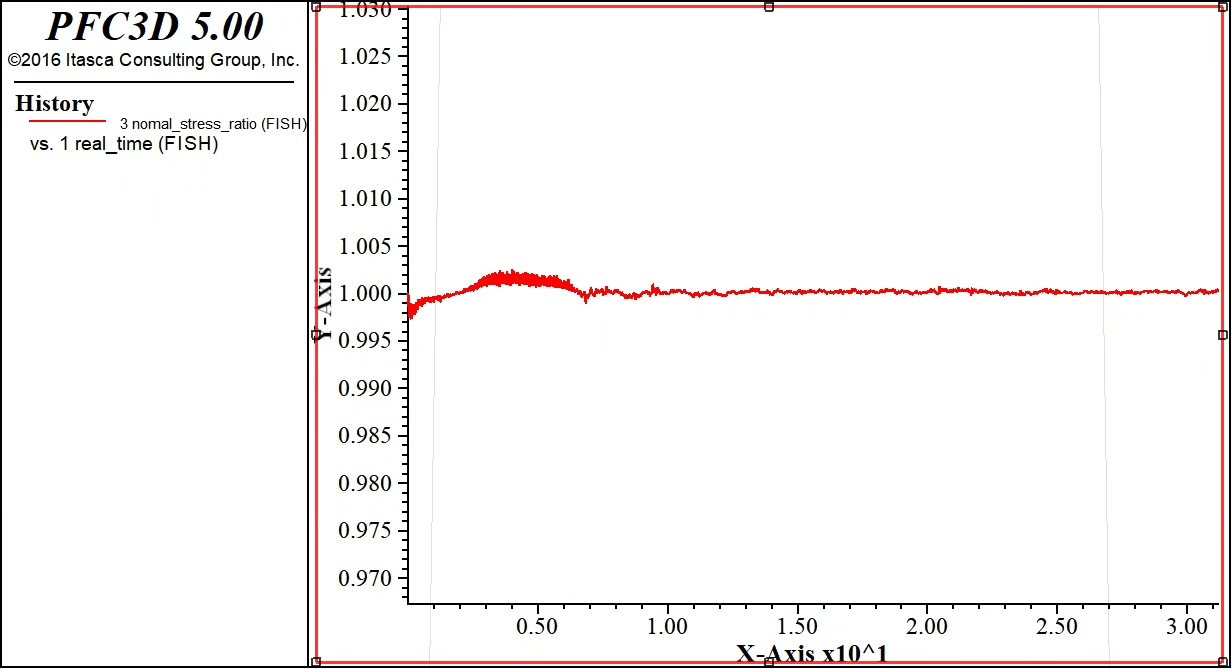

法向应力保持恒定是检验伺服控制是否达标的关键。如果出现应力波动超过5%，建议检查墙的刚度和阻尼参数设置。能量曲线里，动能占比应该始终小于1%，否则要怀疑是不是加载太快了。

拿去就能用的骚操作

代码包里已经预置了三组典型工况：密砂/松砂/过渡状态。改这三个参数就能切换：

1. 初始孔隙比（0.5-0.8）
2. 颗粒级配系数（0.1-0.3）
3. 围压大小（50kPa-1MPa）

跑完自动生成四个数据文件：

• 应力应变曲线.dat
• 体积变化.dat
• 能量记录.dat
• 实时参数.log

遇到颗粒飞溅别慌，八成是阻尼设小了。建议剪切阶段把局部阻尼调到0.3左右，既能保证收敛速度，又不影响力学响应。记住，颗粒流仿真就像熬汤——火候（时步）到了自然出结果。
