无人机 控制方面 模糊控制 有一维模糊和二维模糊两种，文字说明资料已遗失，数学模型可以根据仿真图推导，直接运维simulink会报错，是因为没有导入模糊规则，在运行simulink之前需要在命令窗口输入work=readfis 'work.fis' ,这样才不会报错

飞友们搞无人机悬停/定高的时候有没有踩过PID调参调到怀疑人生的坑？上周翻旧项目硬盘，刚好看到个2年前做的入门级模糊定高仿真，文字说明全丢了只剩一堆Scope图，硬啃啃出点一维和二维模糊控制的区别，还有大家容易踩的那个Simulink大坑——先分享大坑再讲干货吧，毕竟谁没经历过刚拖好模块兴冲冲点运行弹一大片红的崩溃？

先敲那个救命代码：

% 先确认work.fis文件在当前工作目录，或者加绝对路径，比如'D:/UAV_workspace/work.fis'
work = readfis('work.fis');

别省空格也别打引号错顺序！当年我第一次把引号敲成中文的，红框框里飘“语法错误”飘得我以为模块坏了，后来拍大腿才发现是输入法的锅。那为什么必须读这个fis？因为模糊控制的核心——隶属度函数形状、输入输出论域、模糊规则库——全在这个文件里，Simulink拖的Fuzzy Logic Controller模块默认是空壳子，没规则就像人没大脑，根本转不起来，肯定报错。

好坑填完，说说当年啃Scope图反推的一维二维模糊定高的区别吧，旧项目的Scope图有两个对比组：一个是误差e（期望值高度减当前高度）做一维输入的，一个是e+误差变化率ec（这一帧减上一帧的e）做二维输入的。先回忆下模糊控制的大概流程，没文字也没关系，经典嘛：输入→模糊化（转成模糊语言，比如“太大了”“小误差正在变小”）→模糊推理（按规则输出模糊量）→解模糊（转成精确的PWM油门增量/高度控制器输出量）。

无人机 控制方面 模糊控制 有一维模糊和二维模糊两种，文字说明资料已遗失，数学模型可以根据仿真图推导，直接运维simulink会报错，是因为没有导入模糊规则，在运行simulink之前需要在命令窗口输入work=readfis 'work.fis' ,这样才不会报错

一维模糊的反推过程很简单，看Scope里的输入论域是[-1,1]m（假设期望10m，当前9.5→9.8→9.9→10→10.1这种小波动，大了肯定论域调宽，当年做的是悬停微调），隶属度函数用了5个三角型+高斯型混合？中间0附近是高斯“刚好”，两边是三角“稍低”“太低”“稍高”“太高”；输出油门增量论域是[-5,5]%，隶属度函数也是5个：“大幅减油”“减点油”“不动”“加点油”“大幅加油”；规则库反推了几句（Scope里波动能看出来）：如果e太低→大幅加油，e稍低→加点油，e刚好→不动，e稍高→减点油，e太高→大幅减油。

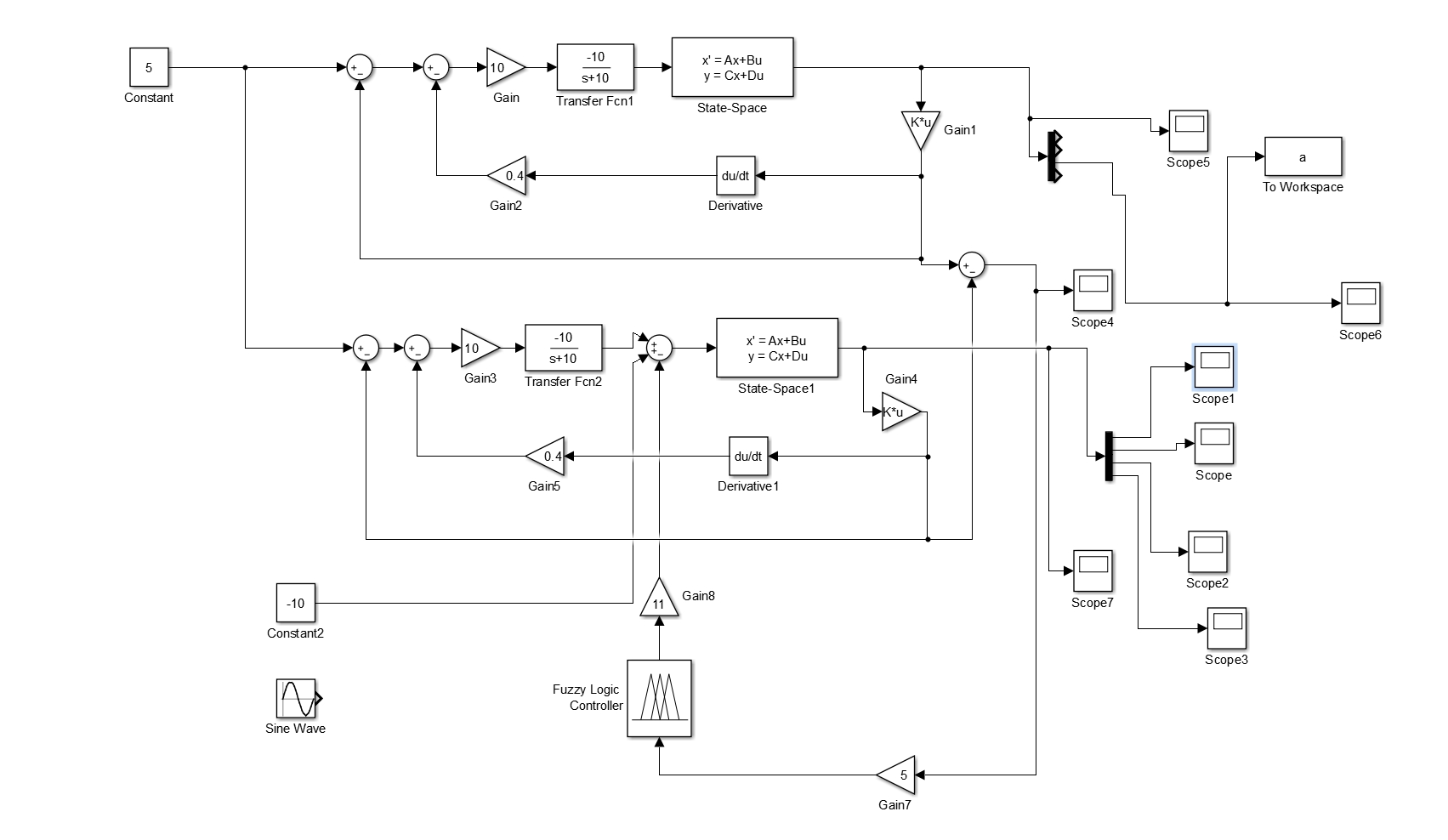

当年拖的一维模糊仿真图大概是这样的（纯脑补模块，敲点伪结构：

Simulink模型伪一维链：
期望高度10m → Sum模块1（+期望 - 当前）→ e输出→ Fuzzy Logic Controller（关联刚才读的work_1d.fis）→ 油门增量输出→ 无人机高度传递函数（Scope图反推大概是个二阶欠阻尼？当年无人机重量大概1kg，忽略风干扰纯理想模型）→ Sum模块2（当前高度历史+增量积分→ 伪高度测量）→ 当前高度连回Sum1，再拖个Scope看e和当前高度

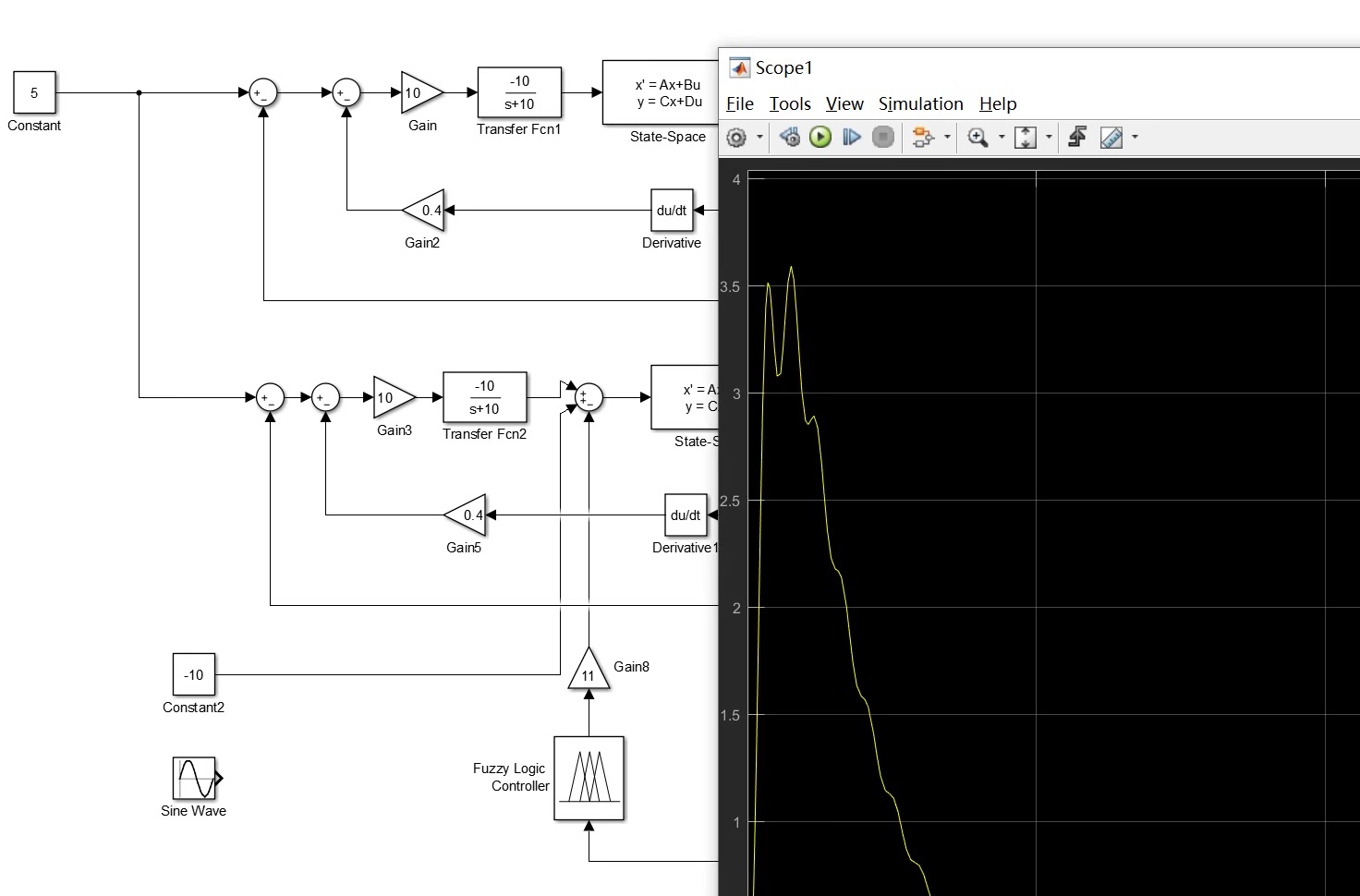

看反推的一维模糊悬停Scope图，确实有问题：超调有点大（超过10.3m），收敛速度慢（大概8秒才稳在±0.1m内），而且如果风干扰加个小阶跃（假设当年后来偷偷加了1m/s²的上升气流1秒，不过文字没标），稳回来要更久。为什么？因为它只有“现在差多少”的信息，没有“差正在往哪里变、变快变慢”的预判，比如当前高度已经从10.2往10.1降了，但一维模糊只看到e=+0.1是“稍高”，还在减点油，结果就容易晃悠，像新手开车踩油门刹车没数。

二维模糊就好很多，当年的另一个对比组Scope图，反推ec的论域是[-0.2,0.2]m/s（因为是微调，高度变化率不会太大），隶属度函数用了3个高斯？“下降快”“稳定”“上升快”；然后输入就是e（还是刚才的5个）+ec（3个），规则库一下就多了，当年反推的经典预判句比如：

模糊规则小片段（伪中文，当年FIS里应该是英文）：
1. If e is 稍低 AND ec is 下降快 → 大幅加油（差得不算特别多但还在往下掉，得赶紧补油拉回来）
2. If e is 稍低 AND ec is 上升快 → 不动/加一丢丢（差在往好的方向走，别瞎补油过了）
3. If e is 刚好 AND ec is 上升快 → 减点油（预判要超了，提前刹车）

二维模糊的仿真伪链只比一维多了个Derivative微分模块：把Sum1输出的e再连个微分器→ ec输出→ 拖个Mux模块把e和ec捆起来→ 再连Fuzzy Logic Controller（关联work_2d.fis）。当年看二维Scope图，无干扰的话超调几乎没有（最高10.08m），收敛速度3秒就稳在±0.05m内，加了刚才脑补的上升气流，稳回来也只要5秒左右，体验感直接拉满——就像老司机开车，看到前面红灯提前松油门，看到要变绿提前踩一点点，稳得一批。

最后再提醒一遍那个救命的readfis步骤，还有别把FIS文件名写错，隶属度函数和规则库自己调的时候别太极端，比如一维别只有“大幅加减”两个规则，不然晃得更厉害。对了，当年为什么文字说明全丢了？因为旧硬盘摔过一次，恢复出来只有图片和模型，mat文件和mdl的注释都没了——血泪教训，飞友们搞项目一定要云端+本地双备份，别像我一样啃Scope图啃到凌晨两点！
