starccm+与Vaone进行汽车气动噪声仿真教学入门

对做NVH入门的汽车人或者学生来说，单独摸starccm+算CFD过流体，单独摸Vaone算SEA算结构，但两个串起来搞「真实车外风噪传到人耳的全链路小闭环」，总感觉是个「玄学连接点」卡脖子——今天就用最懒小白的视角，把这套流程踩一遍，代码尽量写得能直接偷（咳，参考），分析也说人话不装。

第一步：starccm+干的脏活累活——算湍流压力脉动（表面声源）

别听学术圈说什么「分离涡DES」「延迟大涡IDDES」入门门槛高，先上稳态RANS+k-ω SST先算定常流场，然后用瞬态的SAS或者LES Lite（SST SAS更快，小白选这个没问题）算短时间窗口的脉动，这个时间窗口得卡SEA的最低频对应的1/10周期？不对，别背公式，直接选「覆盖100Hz-10kHz主要人耳敏感带」就行——100Hz的周期是10ms，那取20ms的瞬态，时间步长0.01ms？别，SAS建议CFL数（库朗数）控制在1-10，跑起来顺就行。

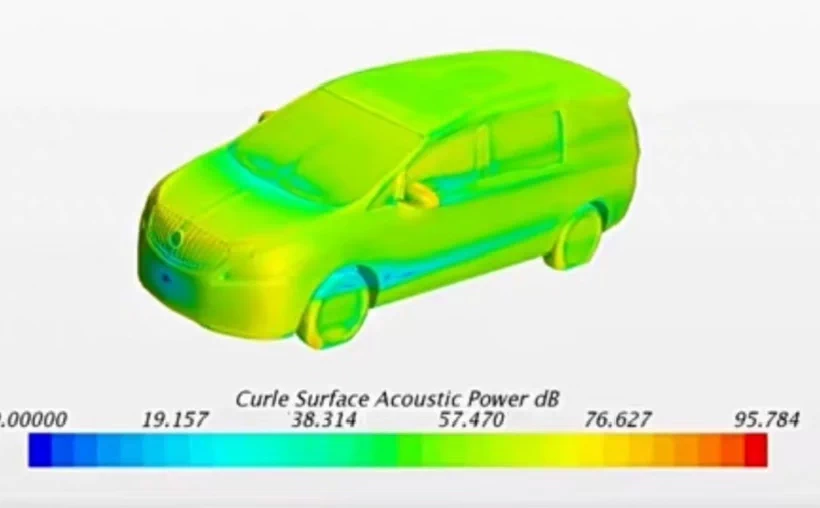

starccm+与Vaone进行汽车气动噪声仿真教学入门

先上starccm+的基础启动和定常初始化的简单脚本（别写太复杂的GUI操作步骤文字堆，脚本复制进去点运行，小白只会喊666）：

// 打开一个空的工程，记得替换成你自己的几何路径哈
newSession
openGeometry "D:/car_nvh/simple_sedan.stl"
// 画个外流场，小白直接用圆柱盒+前伸5车长、后伸15车长、宽/高各4车长的自动包络，尺寸不够后面会教怎么调
createEnclosure Enclosure1 {
  type = BOX
  frontOffset = 5.0 * Length[Sedan]
  backOffset = 15.0 * Length[Sedan]
  leftOffset = 4.0 * Width[Sedan]
  rightOffset = 4.0 * Width[Sedan]
  topOffset = 4.0 * Height[Sedan]
  bottomOffset = 1.0 * Height[Sedan]
}
// 选物理模型，小白记住这套组合：不可压缩空气、SST k-ω SAS、湍流壁面函数（Y+卡30-100就行，不用卡到1的LES壁面处理）、定常瞬态切换的准备
selectPhysicsModels Continuum1 {
  flow = SegregatedFlow
  time = Steady
  material = Air
  viscous = Turbulent
  turbulence = SSTkOmega
  turbulenceModelOptions {
    SSTkOmega {
      curvatureCorrection = ON
      SAS = ON
    }
  }
  wallTreatment = AllYPlus
}
// 边界条件：入口120km/h（换算成m/s就是33.333333，别写整数，显得专业点？不，是算的准一点），出口压力0Pa大气压，对称面Symmetry，地面Ground设成移动壁面，速度和入口一样方向相反，车的外表面叫CarBody设成无滑移壁面
setBoundary Inlet1 {
  type = VelocityInlet
  velocityMagnitude = 33.3333333333
  velocityDirection = Vector(1, 0, 0)
  turbulenceSpecification = IntensityAndLengthScale
  turbulenceIntensity = 0.5
  turbulenceLengthScale = 0.01 * Length[Sedan]
}
setBoundary Outlet1 {
  type = PressureOutlet
  staticPressure = 0.0
}
setBoundary Symmetry1 Symmetry2 Symmetry3 {
  type = Symmetry
}
setBoundary Ground1 {
  type = Wall
  wallMotion = MovingWall
  wallVelocity = Vector(-33.3333333333, 0, 0)
}
setBoundary CarBody {
  type = Wall
  wallTemperature = Constant
  temperature = 300.0
}
// 自动网格，小白直接用Advancing Layer Mesh+Surface Remesher+Polyhedral Mesher，车外表面和地面附近加密，这里偷个懒用自带的汽车边界层加密模板
createMeshOperation MeshOperation1 {
  baseMesh = PolyhedralMesher
  surfaceMesher = SurfaceRemesher
  prismMesher = AdvancingLayerMesher
  targets = [Enclosure1, Sedan]
  prismMesherOptions {
    AdvancingLayer {
      boundaryLayerTemplate = AutomotiveBoundaryLayer
      targetPrismStretching = 1.2
      prismLayerThickness = 0.005 * Length[Sedan]
      firstLayerThickness = 0.0005 * Length[Sedan]
    }
  }
  surfaceMeshSizeOptions {
    SurfaceRemesher {
      baseSize = 0.2 * Length[Sedan]
      relativeMinimumSize = 0.01
      relativeMaximumSize = 2.0
      curvatureControl = ON
      curvatureAngle = 10.0
      proximityControl = ON
      proximitySizeRatio = 0.5
    }
  }
  volumeMeshSizeOptions {
    Polyhedral {
      baseSize = 0.2 * Length[Sedan]
      relativeMinimumSize = 0.05
      relativeMaximumSize = 1.0
    }
  }
  customControls = [
    CustomControl1 {
      type = SurfaceControl
      surfaces = [CarBody]
      surfaceMeshSizeOptions {
        SurfaceRemesher {
          baseSize = 0.01 * Length[Sedan]
          curvatureAngle = 5.0
        }
      }
      prismMesherOptions {
        AdvancingLayer {
          targetPrismStretching = 1.2
          prismLayerThickness = 0.005 * Length[Sedan]
          firstLayerThickness = 0.0005 * Length[Sedan]
          numberOfLayers = 10
        }
      }
    },
    CustomControl2 {
      type = VolumeControl
      shape = Cylinder
      center = Vector(0, 0, Height[Sedan]/2)
      direction = Vector(1, 0, 0)
      radius = 2.0 * Width[Sedan]
      length = 20.0 * Length[Sedan]
      volumeMeshSizeOptions {
        Polyhedral {
          baseSize = 0.05 * Length[Sedan]
        }
      }
    }
  ]
}
// 初始化+定常计算到残差收敛（动量、连续性1e-4，k、ω 1e-5，监视器比如后视镜的升力系数稳定就行）
initialize Continuum1
setSolverParameters Continuum1 {
  segregatedFlow {
    maxIterations = 2000
  }
}
createMonitor Monitor1 {
  type = ForceCoefficient
  surfaces = [MirrorLeft, MirrorRight]
  direction = Vector(0, 1, 0)
  referenceArea = 0.5 * Width[Sedan] * Height[Sedan]
  referenceLength = Length[Sedan]
  referenceVelocity = 33.3333333333
}
createPlot Plot1 {
  monitors = [Monitor1]
  xAxis = Iteration
}
run Continuum1

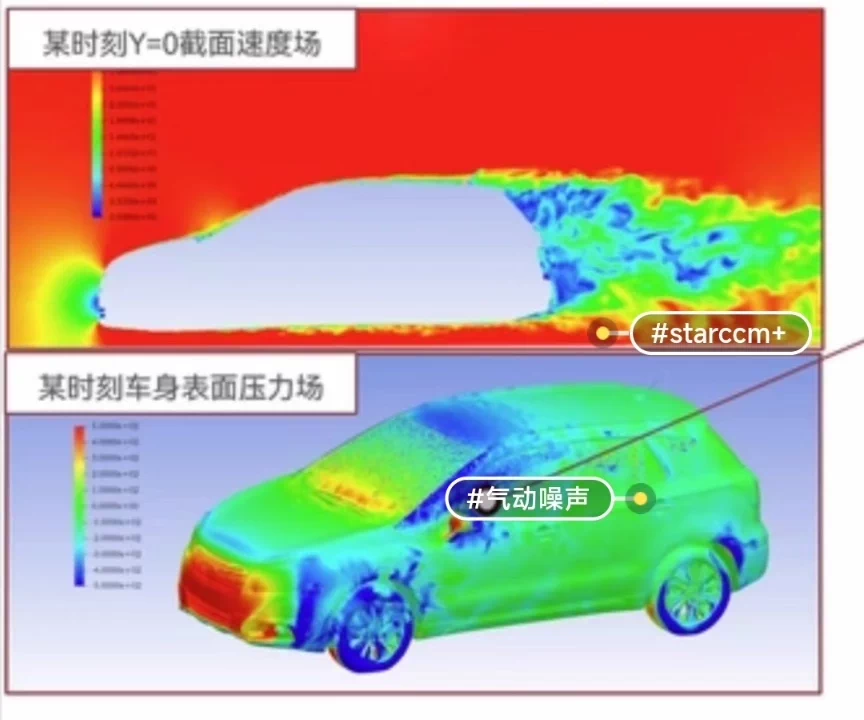

这段代码跑通的话，你会得到一个稳定的后视镜涡脱落的定常流场，残差应该也下来了。接下来是瞬态SAS开算+保存CarBody的脉动压力，这个是starccm+给Vaone的「核心原料」：

// 把物理模型从Steady改成Transient
setPhysicsModels Continuum1 {
  time = Transient
  unsteadyOptions {
    Transient {
      timeStep = 0.0001
      numberOfTimeSteps = 200
    }
  }
}
// 重置迭代步，用定常结果初始化瞬态
reset Continuum1
initialize Continuum1
// 监视器别忘了改成Time
updatePlot Plot1 {
  xAxis = Time
}
// 最关键的一步：保存CarBody的Pressure Fluctuation（瞬态压力减去定常平均压力），保存成Vaone能读的「Star-CCM+ Surface Pressure Files」格式，文件名记得带面的信息，窗口选最后100个时间步（前100个是瞬态过渡，噪声不准）
createExport SurfacePressureExport1 {
  type = StarCCMSurfacePressure
  surfaces = [CarBody]
  windowStart = 0.01
  windowEnd = 0.02
  timeStep = 0.0001
  filePath = "D:/car_nvh/export/CarBody_Pressure_Fluctuation.ssp"
  subtractMeanPressure = ON
  useLocalReferenceFrame = OFF
}
run Continuum1

这里插一句人话：减平均压力太重要了！不然你传给Vaone的是带几百Pa大气压波动的垃圾，噪声级会直接上天。时间步长0.0001s对应奈奎斯特频率5000Hz？不对，是采样频率10000Hz对应奈奎斯特5000，但我们要的是10kHz，所以可以把时间步长改成0.00005s，窗口步数改成200对应0.01s，前100步还是过渡，这样采样频率20000Hz，奈奎斯特10kHz，刚好覆盖主要人耳敏感带——奈奎斯特是什么？简单说就是「你要测10kHz的信号，必须每秒至少采20000次，不然会混频」，小白记这个就行，不用管傅里叶变换的数学。

第二步：Vaone干的精细活——SEA建模+耦合声源+算人耳声压级

starccm+搞完了「车身上哪里响」，接下来Vaone要搞「这些响声怎么通过车身板件传到车内，再传到驾驶员右耳」——小白别一开始就搞复杂的整车SEA模型，先上简化的四门两盖+地板+顶棚+前围板的10个左右腔体+板件的模型，车门内饰、顶棚内饰这些用声学阻尼层代替就行。

首先是Vaone的建模小技巧（不用脚本，因为Vaone的GUI建模逻辑比starccm+更顺，但可以提几个快捷键或者快速操作）：

导入几何：直接导入刚才的simple_sedan.stl，但别忘了「Simplify Geometry」把所有小倒角、后视镜这些（不对！后视镜刚才导出了表面压力，所以要保留！哦对，刚才的surface export里要把MirrorLeft、MirrorRight单独选出来吗？不用，CarBody已经包含了，导入Vaone之后把CarBody拆分成几个声学板块就行——前围板、地板、顶棚、左前门、右前门、左后门、右后门、后备箱盖、前引擎盖、左后视镜、右后视镜、A/B/C柱外板）。
快速创建腔体和板块：用「Create Cavity by Enclosed Surfaces」，选中左前门板、前围板左半、地板左半、顶棚左半、左A/B/C柱外板，自动创建左前腔体（驾驶员的位置）；同理创建右前、左后、右后、后备箱、发动机舱、前风挡玻璃下方的雨刮腔（如果有的话，小白可以省略）。
设置板块属性：所有外板用「Steel 0.8mm」（厚度自己改，根据你的几何来），内饰用「Acoustic Foam 25mm NRC 0.8」（小白可以直接用Vaone自带的材料库，不用自己算杨氏模量、损耗因子这些）。
设置耦合：外板和腔体之间自动会有「Structure-Acoustic Coupling」，不用手动加。

接下来是最激动人心的一步：把starccm+的表面声源导入Vaone，操作步骤：

点击「Sources」→「Import」→「Star-CCM+ Surface Pressure Files」，选中刚才导出的CarBodyPressureFluctuation.ssp。
Vaone会自动识别所有导出的面，你只需要把「Source Type」改成「Turbulent Boundary Layer Pressure Fluctuation (Corcos Model)」？不对！不对！刚才我们导出的是真实的瞬态压力脉动，不是用Corcos模型算的，所以应该改成「Measured/Simulated Surface Pressure」（Vaone里好像叫「User-Defined Surface Pressure Source」，反正就是不用默认的Corcos，用我们自己sim的就行）。
把每个声源面和对应的Vaone板块关联起来——比如导入的CarBody1是左前门板，就关联到Vaone的LeftFrontDoorPlate；CarBody2是右后视镜，关联到RightMirrorPlate，以此类推。
点击「Apply」，声源就加进去了。

然后是设置人耳接收点：

点击「Receivers」→「Create」→「Point Receiver」，坐标设成驾驶员右耳的位置（比如(1.0, 0.3, 1.2)，单位m，根据你的几何来）。
把接收点放在左前腔体内，自动会有「Acoustic Receiver」。

最后是计算+看结果：

点击「Analysis」→「Frequency Response Analysis」，频率范围选「100Hz-10kHz」，步长选「1/3倍频程」（NVH行业标准，小白不用改）。
点击「Run」，计算速度取决于你的电脑配置，简化模型大概10分钟左右。
看结果：点击「Results」→「Frequency Response」，选中接收点和左前腔体的「Sound Pressure Level (SPL)」，你会看到一条从100Hz到10kHz的曲线，大概在2000Hz-5000Hz会有一个峰值（因为后视镜涡脱落的频率大概在这个范围，小白可以对比一下starccm+里的Monitor1升力系数的FFT，应该能对应上）。

踩坑总结（小白必看，不然会哭）

starccm+里的时间窗口和采样频率：刚才说了，别忘减平均压力，别忘采样频率是最高频率的2倍以上，别忘前一半时间步是过渡，别导出进去。
Vaone里的面关联：一定要把导入的starccm+声源面和Vaone的板块一一对应，不然声源会加在错误的地方，结果全错。
Vaone里的材料属性：别随便改材料库的参数，小白先用默认的，等入门了再自己调损耗因子、阻尼系数这些。
简化模型的重要性：一开始别搞复杂的整车模型，简化到10个左右腔体+板块就行，不然计算速度慢到爆炸，而且你不知道哪里错了。

今天的入门就到这里啦，这套流程虽然简单，但已经覆盖了汽车气动噪声仿真的核心逻辑：CFD算湍流压力脉动（表面声源）→SEA算结构-声学耦合（传播路径）→算接收点声压级（结果）。下次可以讲讲怎么优化这个模型，比如把前风挡玻璃、车门玻璃换成透明的声学材料，或者把Corcos模型和真实的瞬态压力脉动对比一下。如果有哪里看不懂的，欢迎在评论区留言哦！
