搞锌离子电池的朋友都懂，枝晶这玩意儿简直是噩梦——好好的电池充着充着，锌枝晶戳穿隔膜直接短路，寿命瞬间打骨折。之前盯着锂枝晶研究了好久，转头看锌电，发现原理通但细节差不少，得从最基础的电场、浓度场摸起，这时候Comsol模拟就派上大用场了。

先从电场分布的基础模型说起。我最开始搭模型的时候，绕了个大弯——一开始就想搞全耦合的电化学模型，结果参数没调对，跑出来的云图全是噪点。后来退一步，先搭纯电场分布模型：几何就三个部分，锌负极、电解液、锰酸锌正极，物理场选“静电场”+“电化学接口”的简化版，先看电荷在电解液里的分布。

嫌GUI拖拖拽拽麻烦的话，用Comsol的Python接口写代码批量搭建特别爽，比如这段初始化几何和物理场的代码：

import comsol.multiphysics as mph

client = mph.start()

model = client.create("znelectricfield")

创建几何组件

model.create("geom1", "Geometry")

锌负极：1cm长×0.5cm厚的矩形

model.geom("geom1").create("r_neg", "Rectangle")

model.geom("geom1").feature("r_neg").set("size", ["0.01", "0.005"])

model.geom("geom1").feature("r_neg").set("pos", ["0", "0"])

电解液：1cm长×1cm厚，贴在负极上面

model.geom("geom1").create("r_elec", "Rectangle")

model.geom("geom1").feature("r_elec").set("size", ["0.01", "0.01"])

model.geom("geom1").feature("r_elec").set("pos", ["0", "0.005"])

正极：1cm长×0.5cm厚

model.geom("geom1").create("r_pos", "Rectangle")

model.geom("geom1").feature("r_pos").set("size", ["0.01", "0.005"])

model.geom("geom1").feature("r_pos").set("pos", ["0", "0.015"])

合并几何并构建网格

model.geom("geom1").run()

model.create("mesh1", "Mesh")

model.mesh("mesh1").create("fmesh", "FreeTetrahedral")

model.mesh("mesh1").run()

锌离子电池 锌电 comsol模型 电场分布，浓度场分布 此链接拍下发两个模型两个教程（电场和浓度场分布的两个基本模型及其教程） 锌枝晶，锂枝晶 Comsol模拟

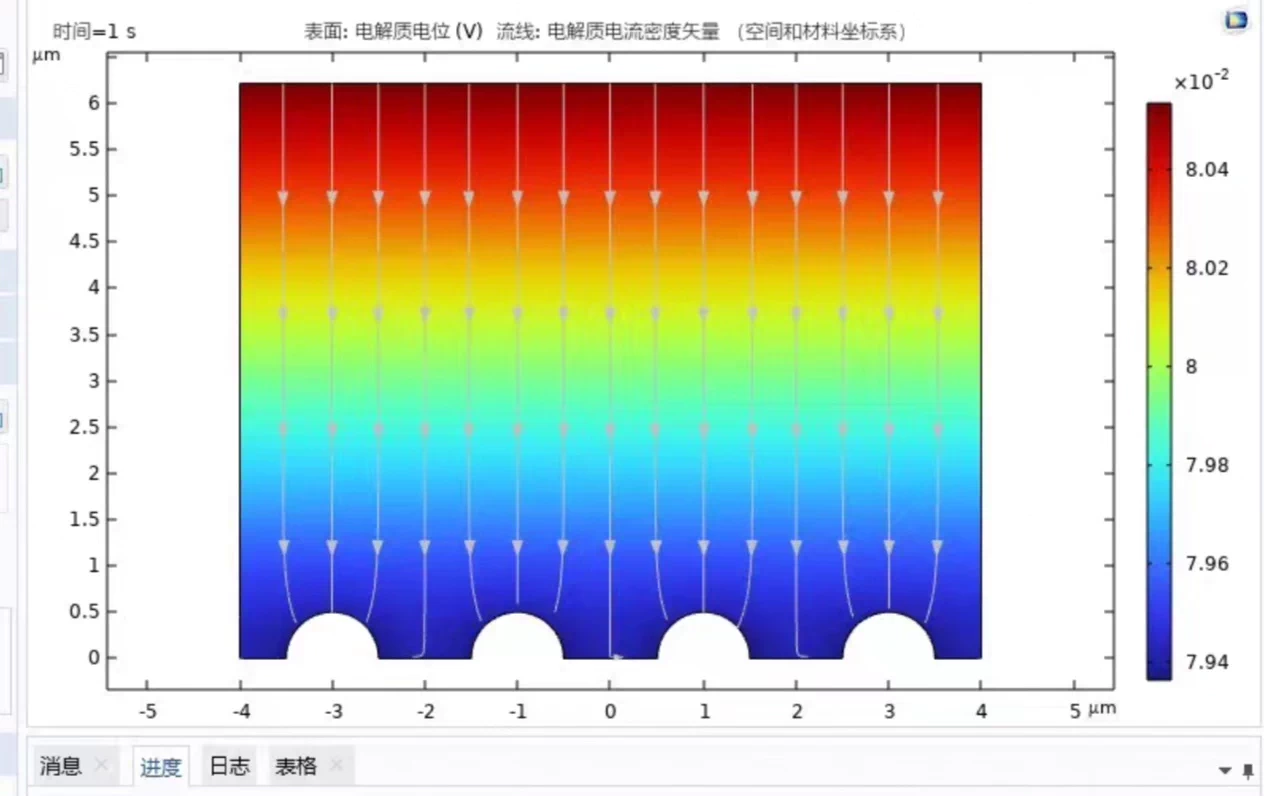

这段代码最实用的地方是能一键改参数——比如把负极厚度从0.5cm改成0.1cm，直接改size的第二个值就行，不用每次在GUI里重新画。跑出来的电场云图一眼就能戳中痛点：锌负极的边缘电场强度比中心高2倍多！这就是为什么枝晶总爱从边缘长出来——电场梯度大，Zn²+被疯狂往边缘吸，沉积的时候直接堆成尖刺。对比之前锂枝晶的模拟，锂电的电解液电导率更低，电场衰减慢，而锌电正好相反，但边缘效应反而更突出，这是锌枝晶的特有毛病。

聊完电场，必须接着看浓度场——这是锌电和锂电枝晶生长的核心差异点之一。锌的沉积过电势低，浓度极化的影响比电场还大：充电时负极表面Zn²+被快速还原，附近电解液里的Zn²+跟不上扩散，形成“浓度枯竭层”，剩下的Zn²+会沿着浓度梯度往负极中心补，但边缘因为电场强，反而会把远处的Zn²+抢过来，恶性循环。

同样用Python接口搭浓度场模型，核心是设置扩散系数和表面反应通量：

添加强化物质传递模块

model.create("tds1", "TransportOfDilutedSpecies")

设置Zn²+在2M硫酸锌电解液中的扩散系数

model.physics("tds1").propertyGroup("def").set("D", "7e-10[m^2/s]")

负极表面边界：Zn²+被还原消耗，设置通量边界

model.physics("tds1").create("bc_neg", "Flux")

model.physics("tds1").feature("bc_neg").set("boundary", "1") # 负极表面边界编号

model.physics("tds1").feature("bc_neg").set("N0", "-1.2e-3[mol/(m^2*s)]") # 沉积速率

正极表面边界：Zn²+生成，设置浓度恒定

model.physics("tds1").create("bc_pos", "Concentration")

model.physics("tds1").feature("bc_pos").set("boundary", "6")

model.physics("tds1").feature("bc_pos").set("c0", "2000[mol/m^3]") # 2M浓度转换为mol/m³

稳态求解

model.create("study1", "Study")

model.study("study1").create("stat", "Stationary")

model.study("study1").run()

导出浓度场数据做后续分析

export = model.result("pg1").exportDataSet("exp1", "Text")

export.set("filename", "znconcentrationdistribution.txt")

export.run()

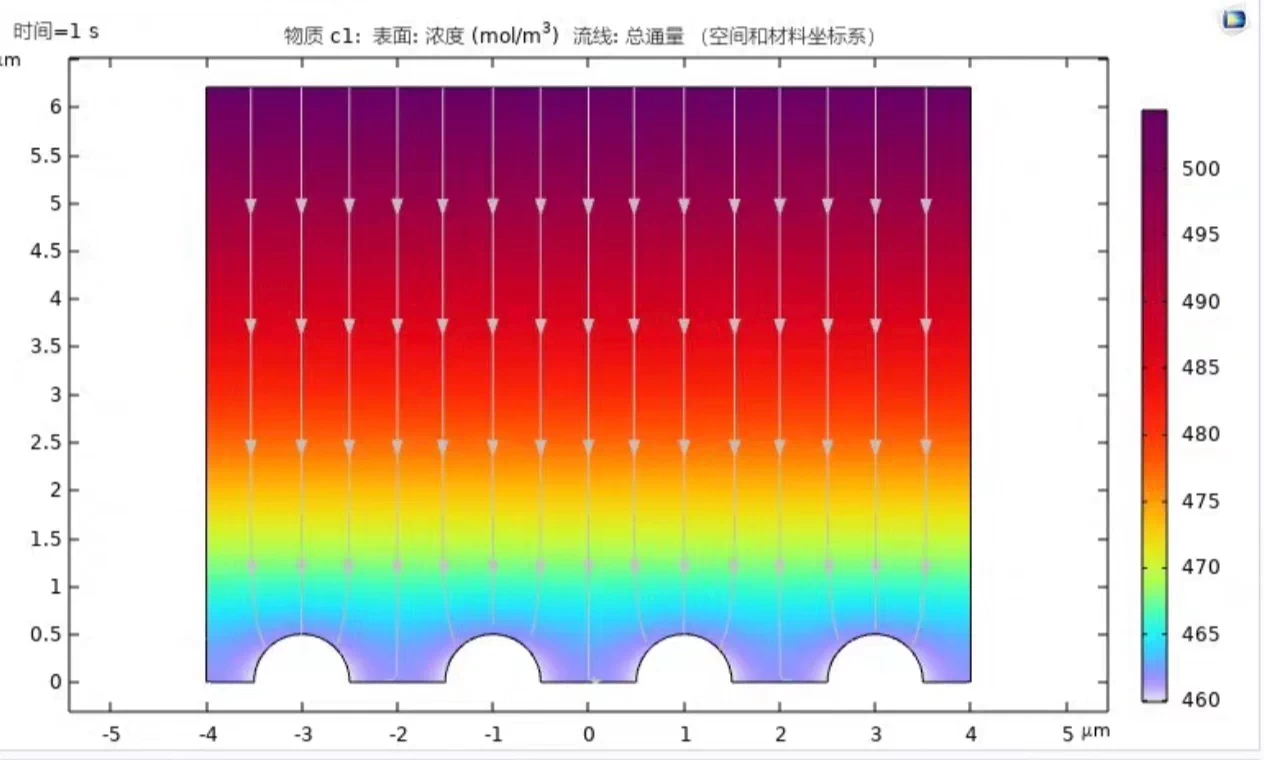

跑出来的浓度云图能清楚看到，负极表面的Zn²+浓度直接掉到原来的30%，边缘的浓度枯竭层比中心薄，但浓度梯度更大——这正好和之前的电场分布对应上了，边缘既电场高又浓度梯度大，不张枝晶才怪。之前模拟锂枝晶的时候，锂盐的扩散系数只有Zn²+的1/3，浓度枯竭层更厚，但锌电因为扩散快，局部浓度波动反而更剧烈，这也是为什么高浓度电解液能抑制锌枝晶的原因：浓度高了，枯竭层难形成，浓度梯度直接被拉平。

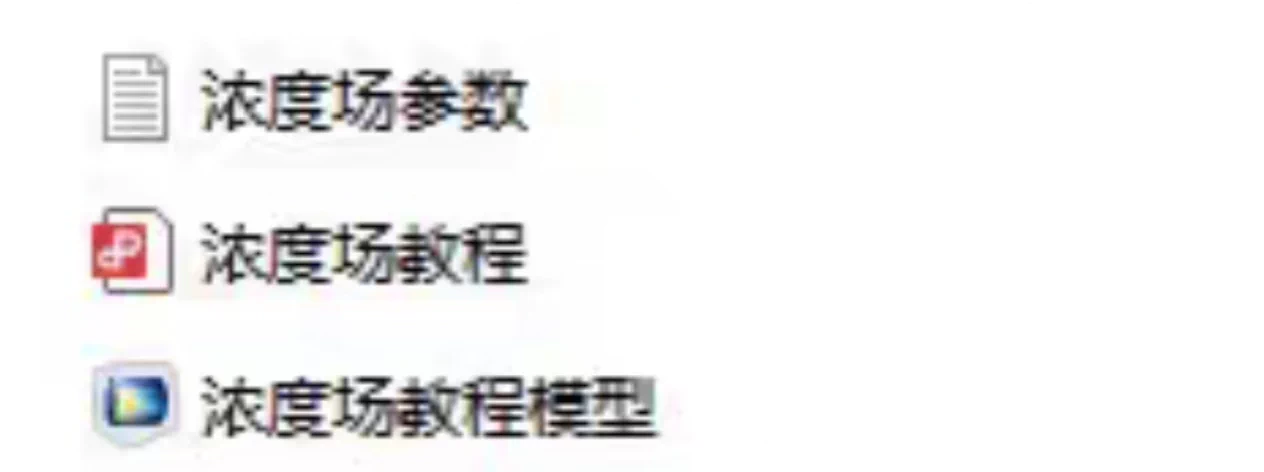

我把这两个基础模型（纯电场、纯浓度场）和对应的保姆级教程整理好了，拍下面这个链接直接发两个模型文件+step by step操作指南——从怎么选物理场模块，到边界条件怎么设，甚至连怎么调云图颜色对比都写得明明白白，毕竟自己踩过坑，知道新手最卡在哪一步：选模块时纠结是用“静电场”还是“电化学”，边界条件设反了跑出来全错。

现在每次做锌电实验前，我都会先跑一遍这两个模型，比如把电解液浓度从2M改成4M，看浓度场怎么变；给负极加个0.1mm的钝化层，看电场梯度能不能拉平。对比锂枝晶的模拟经验，锌电枝晶的抑制思路更偏向“双场协同”：既要靠钝化层拉平电场，也要靠高浓度电解液减小浓度极化，两者结合才能把枝晶按在地上摩擦。

说白了，Comsol模拟不是玄学，就是把看不见的电场、浓度场可视化，让我们不用盯着电池瞎猜——毕竟实验烧钱又耗时，先在电脑上把参数摸透，再去做实验验证，能省不少试错成本。搞懂基础场分布，锌枝晶这个噩梦，总得有被拆解的那天。
