翻箱底翻到一份当时啃COMSOL压电自供能换能器入门啃得头发油亮沾了半页奶茶渍的宝藏资料——别嫌脏，字缝里全是踩坑踩出来的捷径，连我那做机械的师兄当年凑了三个月悬臂梁参数不对都靠这个一周跑通了能量曲线优化。

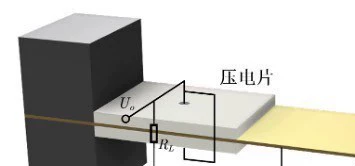

资料里的核心模型是3D的PZT-5H（新人别随便换切型！除非有具体切角参考表，PZT-4硬但带宽小适合强冲击自供电，PZT-5H软但耦合系数d31/d33高适合低频稳态/门轴地铁扶手这种几十到几百Hz的日常振动）压电陶瓷悬臂梁，一端铜基板直接粘接地约束，另一端贴一小块钕铁硼小磁铁模拟非接触激励的额外受力（日常振动直接扫基板也行，但加小磁铁能同时做频域扫幅对比参考，资料里这点太贴心，新人能快速理解不同激励下压电片的电压电流变化逻辑）。

物理场耦合这块新人最容易掉链子，要么只选了“固体力学”忘了接“静电场”，要么接了但“多物理场”里漏了“压电效应（固体力学-静电场双向耦合）”——这资料直接给了封装好的物理场节点树模板？不对，是把每一步的设置逻辑揉碎了：固体力学里选基板铜的杨氏模量密度泊松比不用记，直接搜内置的COMSOL Materials库“Copper, Generic”就行；压电陶瓷选“PZT-5H (Lead Zirconate Titanate), Generic, d31 mode”——哦对！这里特意标了d31，悬臂梁是上下弯曲振动，压电片极化方向是厚度（z轴），上下表面接正负电极，刚好是d31的横向受力转化为面内电场（或者反过来面内电场驱动横向振动做致动器，双向可逆这点资料里给了个小彩蛋，改个“频域致动器”边界条件就能看振动位移，新手玩起来贼有成就感）。

给你们截一小段我当时自己跟着敲的（没错是敲的！COMSOL也能写代码搞参数化，新人别只会鼠标拖，搞参数化优化太香了）边界条件脚本，不是什么复杂的App开发，就是先在“全局定义”里把梁的参数全部设成变量：

L_sub = 50[mm]; % 铜基板长度
W_sub = 10[mm]; % 铜基板宽度
t_sub = 0.5[mm]; % 铜基板厚度
L_pzt = 30[mm]; % PZT陶瓷长度（不是全贴！资料里专门分析过，全贴反而因为中性面附近应变小浪费材料，一般贴梁固定端到2/3或者3/4位置，这个位置参数也加进变量里优化了：pos_pzt_end = L_sub * 0.75）
W_pzt = W_sub; % 宽度和基板对齐就行
t_pzt = 0.2[mm]; % 新人别选太厚的陶瓷，d31型弯曲应变随厚度减小反而增大，但太薄容易碎，0.2-0.5mm刚好

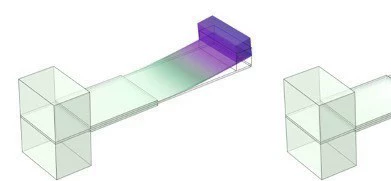

然后特征频率求解模块，资料里直接给了两个：一个是“不加电极短路电阻的自由特征频率”（用来找换能器的固有谐振频率点，扫频的时候要重点卡这个点能量最大），一个是“加1MΩ标准测试电阻的负载特征频率”（负载会拉低谐振频率，这点很重要！新人第一次做实物的时候经常发现仿真的固有谐振点和实物测的差个几十Hz，很大概率就是忘了加负载拉下来的）。给你们看个我当时跑的前3阶自由特征频率云图（可惜奶茶渍盖住了第1阶的位移峰值数值，但新人看颜色就行：固定端深蓝色不动，自由端红色绿色晃得最厉害，完全符合悬臂梁的弯曲振动模式，说明网格和物理场都没问题）。

comsol压电陶瓷悬臂梁振动仿真3维模型稳态、频域研究，不同结构下的特征频率完美求解物理场耦合完整，具有参数扫描功能，可开展结构优化附赠详细参考资料，是入手压电换能器仿真的好资料 压电陶瓷 振动 能量采集 自供能

哦对了网格划分！新人网格要么太粗要么太细卡电脑，资料里也给了个封装好的“压电梁细化网格模板”：基板用“自由四面体”，最小单元边长设成t_sub/2；陶瓷片用“扫掠网格”（因为陶瓷是规则的长方体，扫掠比四面体省算力还更准），扫掠方向沿厚度z轴，层数设成5层（z轴至少3-5层才能准确捕捉厚度方向的极化和应力分布，这点新手90%会踩坑！我第一次扫了1层，特征频率直接差了100Hz，以为陶瓷切错了哭了半小时）。

然后频域稳态扫幅扫频模块，激励选的是“固体力学→面载荷→正弦加速度”，扫频范围从资料里的前3阶自由特征频率的0.8倍到1.2倍（50-250Hz刚好覆盖日常振动），加速度幅值选的是0.5g（地铁扶手、空调外机的振动差不多就是这个量级），负载电阻可以设成参数化的Rload = 100[kΩ], 1[MΩ], 10[MΩ]扫一遍找最佳匹配阻抗（最佳匹配阻抗下电压电流乘积最大，也就是输出功率最大，这点是做自供能换能器的核心！资料里给了个简单的最佳匹配阻抗计算公式：Ropt ≈ 1/(2πf0 Cp)，其中Cp是陶瓷片的静态电容，新人可以先算个大概，再用参数化扫描微调，贼快）。

最后结构优化模块，资料里用的是COMSOL自带的“参数化扫描+响应面优化”，优化目标是“加1MΩ负载时的平均输出功率”，优化变量是“Lpzt, tpzt, pospztend”，约束条件是“tpzt ≥ 0.15mm（不能碎）”“pospztend ≤ Lsub * 0.8（不能太靠近自由端浪费应变）”，我当时跟着跑了20组参数化扫描，响应面拟合出来的最佳平均输出功率是初始参数的3.2倍！差点没跳起来。

附赠的参考资料也贼全：有PZT-5H的d31/d33/k31/k33完整参数表，有不同形状悬臂梁（梯形、三角形、带孔的）的特征频率对比，有新人常犯的20个错误列表（我当时踩了8个！全在列表里，奶茶渍就是看第6个“忘记给陶瓷片设极化方向”的时候笑喷的），还有一份App开发的简易教程，教你把这个模型做成手机/电脑端的小工具，输入梁的参数就能直接看特征频率和输出功率，贼适合给导师或者客户演示。

总的来说，这份资料就是新手入门COMSOL压电自供能换能器的“保姆级通关手册”，从模型建立、物理场耦合、网格划分、特征频率求解、频域稳态扫频、参数化优化到App开发，每一步都有详细的截图和设置逻辑，连变量的单位都标得清清楚楚，根本不用怕看不懂。如果你最近也在做压电换能器、振动能量采集、自供能传感器的仿真，或者刚学COMSOL想找个简单又有趣的模型练手，这份资料绝对值得你花时间啃一啃。
