V4L2 的 ioctl 调用流程

在 Linux 音视频驱动开发中，V4L2 (Video for Linux 2) 框架是绕不开的核心。当你编写一个应用去设置摄像头的分辨率或格式时，背后究竟发生了什么？本文将以 VIDIOC_S_FMT ioctl 系统调用为例，深入剖析一条指令是如何穿透重重代码，最终到达底层物理硬件的 。

总体架构与调用链

整个过程的调用链可以用一条线串联起来：

App -> glibc -> vfs -> v4l2_core -> host_driver -> subdevice_driver -> i2c_bus -> hardware

为了实现高度的解耦和复用，Linux 引入了优秀的分层架构 ：

  • 系统调用接口 (SCI)：负责从用户空间陷入进内核空间 。
  • 虚拟文件系统 (VFS)：提供统一的文件和设备操作视图，实现对具体设备驱动的解耦 。
  • V4L2 核心框架：定义视频设备的标准行为和接口规范 。
  • 设备驱动层 (Host & Subdevice)：包含与特定 SoC 控制器和外部硬件（如 Sensor）交互的实现逻辑 。
  • 总线系统层 (Bus System)：抽象物理总线（如 I2C、SPI）的操作，为设备驱动提供通用 API 。

下面我们将分五个阶段详细拆解这个控制流 。

阶段一：系统调用与内核陷入

控制流始于用户空间的应用程序 。开发者填充 v4l2_format 结构体后，发起 ioctl 调用 ：

// User Space (app.c)
struct v4l2_format fmt;
// ... 初始化 fmt 结构体 ...
int ret = ioctl(v4l2_fd, VIDIOC_S_FMT, &fmt);

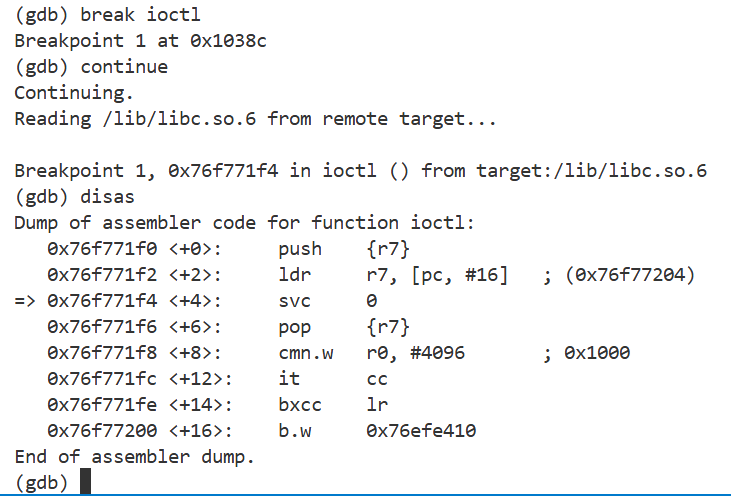

此时，Glibc 会将 ioctl() 函数封装为一段汇编代码 。它的核心任务是准备好寄存器（填入系统调用号、文件描述符等参数），然后发起 svc 0 (ARM 架构) 指令，触发 CPU 异常，完成从用户态到内核态的切换 。

进入内核后，CPU 跳转到预设的异常向量表，执行总入口函数 vector_swi 。该函数保存上下文后，在 sys_call_table 中根据中断号 54 查找到对应的 sys_ioctl 函数地址并跳转执行 。

/* ===============================================
 *  SWI handler
 * --------------------------------------------------------------
 */
	.align	5
ENTRY(vector_swi)
#ifdef CONFIG_CPU_V7M
	v7m_exception_entry
#else
… …
adr	tbl, sys_call_table		@ 将系统调用表地址存入tbl(r8)寄存器中
… …
adr	lr, BSYM(__sys_trace_return)			@ 保留调用前用户空间内容至lr
… …
ldrcc	pc, [tbl, scno, lsl #2]		@ 将pc指到系统调用表的ioctl中断号(ioctl中断号存在scno(r7)寄存器)

call.S

… …
/* 50 */	CALL(sys_getegid16)
			CALL(sys_acct)
			CALL(sys_umount)
			CALL(sys_ni_syscall)		/* was sys_lock */
		    CALL(sys_ioctl)			/* sys_ioctl为54号 */
/* 55 */	CALL(sys_fcntl)

阶段二：虚拟文件系统 (VFS) 分派

请求进入内核态后，首先由 VFS 统一接管 。

在 fs/ioctl.c 中，系统调用 sys_ioctl 会获取文件描述符对应的 struct file 实例，并调用 do_vfs_ioctl 。

// --- In fs/ioctl.c (VFS Layer) ---
SYSCALL_DEFINE3(ioctl, unsigned int, fd, unsigned int, cmd, unsigned long, arg)
{
    // ...
    struct file *filp = fdget(fd); // 1. Get file structure from fd
    // ...
    return do_vfs_ioctl(filp, fd, cmd, arg);
}
static long do_vfs_ioctl(struct file *filp, unsigned int fd, unsigned int cmd, unsigned long arg)
{
    // ... permission checks ...
    default:
		if (S_ISREG(inode->i_mode))
			error = file_ioctl(filp, cmd, arg);
		else
			error = vfs_ioctl(filp, cmd, arg);
		break;
	}
    // ...
}
static long vfs_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
	// ...
	error = filp->f_op->unlocked_ioctl(filp, cmd, arg);
	// ...
}

VFS 的核心枢纽是 struct file_operations 。do_vfs_ioctl 会通过 filp->f_op->unlocked_ioctl 这个函数指针，将控制权间接地转移给注册该操作集的具体驱动 。对于 /dev/videoX 设备，该指针指向的正是 V4L2 核心框架定义的 v4l2_ioctl 。

阶段三：V4L2 核心框架处理

此时，请求正式步入 V4L2 的领地 。V4L2 核心自身也存在多级分派机制 。

// --- In media/v4l2-dev.c ---
const struct file_operations v4l2_fops = {
    .owner          = THIS_MODULE,
    .unlocked_ioctl = v4l2_ioctl,
    // ... other operations
};

static long v4l2_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
    struct video_device *vdev = video_devdata(file);
    // ... locking and common checks ...
    // Further dispatch to the command-specific handler
    return vdev->fops->unlocked_ioctl(file, cmd, arg);
}

// --- In media/platform/mxc/subdev/mx6s_capture.c ---
static struct v4l2_file_operations mx6s_csi_fops = {
// ... other operations
.unlocked_ioctl	= video_ioctl2, /* V4L2 ioctl handler */
};

// --- In media/v4l2-ioctl.c ---
long video_ioctl2(struct file *file, unsigned int cmd, unsigned long arg)
{
    return video_usercopy(file, cmd, arg, __video_do_ioctl);
}

long video_usercopy(struct file *file, unsigned int cmd, unsigned long arg,
	       v4l2_kioctl func)
{
	// ...
	if (v4l2_is_known_ioctl(cmd)) {
	// ...
	}

    // ...
    copy_from_user(parg, (void __user *)arg, n)
    // ...
    copy_to_user(user_ptr, mbuf, array_size)
}

static long __video_do_ioctl(struct file *file,
		unsigned int cmd, void *arg)
{
	// ...
	if (v4l2_is_known_ioctl(cmd)){
		info = &v4l2_ioctls[_IOC_NR(cmd)];
	// ...
	}
}

static struct v4l2_ioctl_info v4l2_ioctls[] = {
	// ...
	IOCTL_INFO_FNC(VIDIOC_S_FMT, v4l_s_fmt, v4l_print_format, INFO_FL_PRIO),
	// ...
}

static int v4l_s_fmt(const struct v4l2_ioctl_ops *ops,
				struct file *file, void *fh, void *arg)
{
    struct v4l2_format *p = arg;
    struct video_device *vfd = video_devdata(file);
    // ...
    switch (p->type) {
		case V4L2_BUF_TYPE_VIDEO_CAPTURE:
			// ...
		ret = ops->vidioc_s_fmt_vid_cap(file, fh, arg);
			// ...
	}
}
  1. 一级流转：v4l2_ioctl 在进行通用性检查后，通过 video_device 结构体中的 fops 指针，将调用转移至 video_ioctl2 。
  2. 命令解析：video_ioctl2 是 V4L2 的命令解析中心 。它利用 __video_do_ioctl 内部的查找表 v4l2_ioctls，根据 VIDIOC_S_FMT 命令码精确定位到对应的处理函数 v4l_s_fmt 。
  3. 回调底层：最终，框架代码会调用 v4l2_ioctl_ops 结构体中由具体设备驱动注册的回调函数 vidioc_s_fmt_vid_cap 。控制权由此从通用框架转移至专用驱动 。

阶段四：专用驱动实现 (Host & Subdevice)

在专用硬件驱动层，现代 Linux 内核通常采用 Host + Subdevice 的架构设计 。

以 NXP I.MX 系列的 mx6s_capture.c 为例，它作为主机驱动，负责控制 SoC 内部的 CSI 控制器 。当它接收到 vidioc_s_fmt_vid_cap 调用时，它清楚自己并不掌握外部 Sensor 的细节 。

// --- In drivers/.../mx6s_capture.c (Host Driver) ---
static const struct v4l2_ioctl_ops mx6s_csi_ioctl_ops = {
    .vidioc_s_fmt_vid_cap = mx6s_vidioc_s_fmt_vid_cap,
    // ... other callbacks
};

static int mx6s_vidioc_s_fmt_vid_cap(struct file *file, void *priv, struct v4l2_format *f)
{
	  struct mx6s_csi_dev *csi_dev = video_drvdata(file);
    // This driver controls the SoC's Camera Serial Interface (CSI)
    // It needs to configure the sensor first.
    // ...
    // Using the subdevice framework to call the sensor driver
 	  ret = mx6s_vidioc_try_fmt_vid_cap(file, csi_dev, f);
}

static int mx6s_vidioc_try_fmt_vid_cap(struct file *file, void *priv,
				      struct v4l2_format *f)
{
		struct mx6s_csi_dev *csi_dev = video_drvdata(file);
		struct v4l2_subdev *sd = csi_dev->sd;
		struct v4l2_pix_format *pix = &f->fmt.pix;
		struct v4l2_mbus_framefmt mbus_fmt;
		struct mx6s_fmt *fmt;
		fmt = format_by_fourcc(f->fmt.pix.pixelformat);
		// ...
	v4l2_fill_mbus_format(&mbus_fmt, pix, fmt->mbus_code);
	ret = v4l2_subdev_call(sd, video, s_mbus_fmt, &mbus_fmt);
		v4l2_fill_pix_format(pix, &mbus_fmt);
}


// --- In …/media/v4l2-subdev.h (Host Driver) ---
/* Call an ops of a v4l2_subdev, doing the right checks against
   NULL pointers.

   Example: err = v4l2_subdev_call(sd, video, s_std, norm);
 */
#define v4l2_subdev_call(sd, o, f, args...)				\
	(!(sd) ? -ENODEV : (((sd)->ops->o && (sd)->ops->o->f) ?	\
		(sd)->ops->o->f((sd) , ##args) : -ENOIOCTLCMD))
		// --- In drivers/.../ov5640.c (Subdevice Driver) ---
static struct v4l2_subdev_video_ops ov5640_subdev_video_ops = {
			.g_parm = ov5640_g_parm,
	.s_parm = ov5640_s_parm,
	.s_mbus_fmt	= ov5640_s_fmt,
	.g_mbus_fmt	= ov5640_g_fmt,
	.try_mbus_fmt	= ov5640_try_fmt,
	.enum_mbus_fmt	= ov5640_enum_fmt,
};

static int ov5640_s_fmt(struct v4l2_subdev *sd, struct v4l2_mbus_framefmt *mf)
{
	struct i2c_client *client = v4l2_get_subdevdata(sd);
	struct ov5640 *sensor = to_ov5640(client);
	const struct ov5640_datafmt *fmt = NULL;
	// ...
	/* Determine and modify user Settings */
	// ...
	/* The configuration register sets the pixel format */
	ret = ov5640_set_framefmt(mf);
	/* Verifies whether the user - specified video frame size is supported */
	for (i = 0; i < ov5640_mode_MAX + 1; i++) {

		if ((ov5640_mode_info_data[cur_rate][i].width == mf->width) &&
			(ov5640_mode_info_data[cur_rate][i].height == mf->height)) {
			cur_mode = i;
			break;
		}
	}	/* If the video frame size specified by the user is not supported, it defaults to the size set last time */
    ret = ov5640_change_mode(cur_rate, cur_mode);
    // ...
}

为了解耦，主机驱动会通过 V4L2 的 v4l2_subdev_call 宏，跨层调用挂载在其下的子设备驱动（如 OV5640 摄像头传感器）的 s_mbus_fmt 操作 。

// Host Driver (mx6s_capture.c)
ret = v4l2_subdev_call(sd, video, s_mbus_fmt, &mbus_fmt);

子设备驱动 ov5640.c 实现了上述的 s_mbus_fmt 回调（对应的具体函数为 ov5640_s_fmt） 。在这里，用户期望的视频帧格式将被真正解析，并转化为特定传感器芯片的寄存器配置逻辑 。

阶段五：总线抽象与硬件交互

最后一步是将配置数据真正写入到物理芯片中 。

在解析完分辨率、帧率、色彩格式等参数后，子设备驱动需要操作硬件寄存器 。为了保持驱动的可移植性，ov5640.c 绝对不会直接去操作 I2C 控制器的底层物理地址 。

相反，它会调用 Linux 内核 I2C 子系统提供的通用 API，例如 i2c_master_send 或 i2c_smbus_write_byte_data ：

// Subdevice Driver (ov5640.c)
static s32 ov5640_write_reg(u16 reg, u8 val)
{
    // ...
    if (i2c_master_send(ov5640_data.i2c_client, au8Buf, 3) < 0) {
        // ...
    }
}

至此，数据顺利通过 I2C 总线发送到了硬件 Sensor，一次完整的 VIDIOC_S_FMT ioctl 调用才算真正画上句号。

总结

通过追踪 VIDIOC_S_FMT，我们可以看到 Linux 内核中 VFS 层、V4L2 框架层、主机驱动与子设备分离架构，以及总线模型的经典配合。这种高度抽象的设计虽然增加了代码的调用深度，但换来的是极佳的代码复用性和系统稳定性。
