永磁同步电机（PMSM）的模型预测控制（MPC）这两年火得不行，但真正动手搭过仿真的人都知道，坑比想象的多。今天咱们来拆解一个带转矩扰动的MPC仿真案例，看看这玩意儿到底怎么抗干扰。

先说清楚MPC的核心逻辑——它不是算命先生，而是个精打细算的管家。每次控制周期内，MPC都会根据当前状态预测未来几步的行为，然后选个代价最小的控制方案。举个栗子，就像开车过弯道，老司机总会提前瞄两眼后视镜，而不是死盯着眼前的路。

代价函数的代码骨架

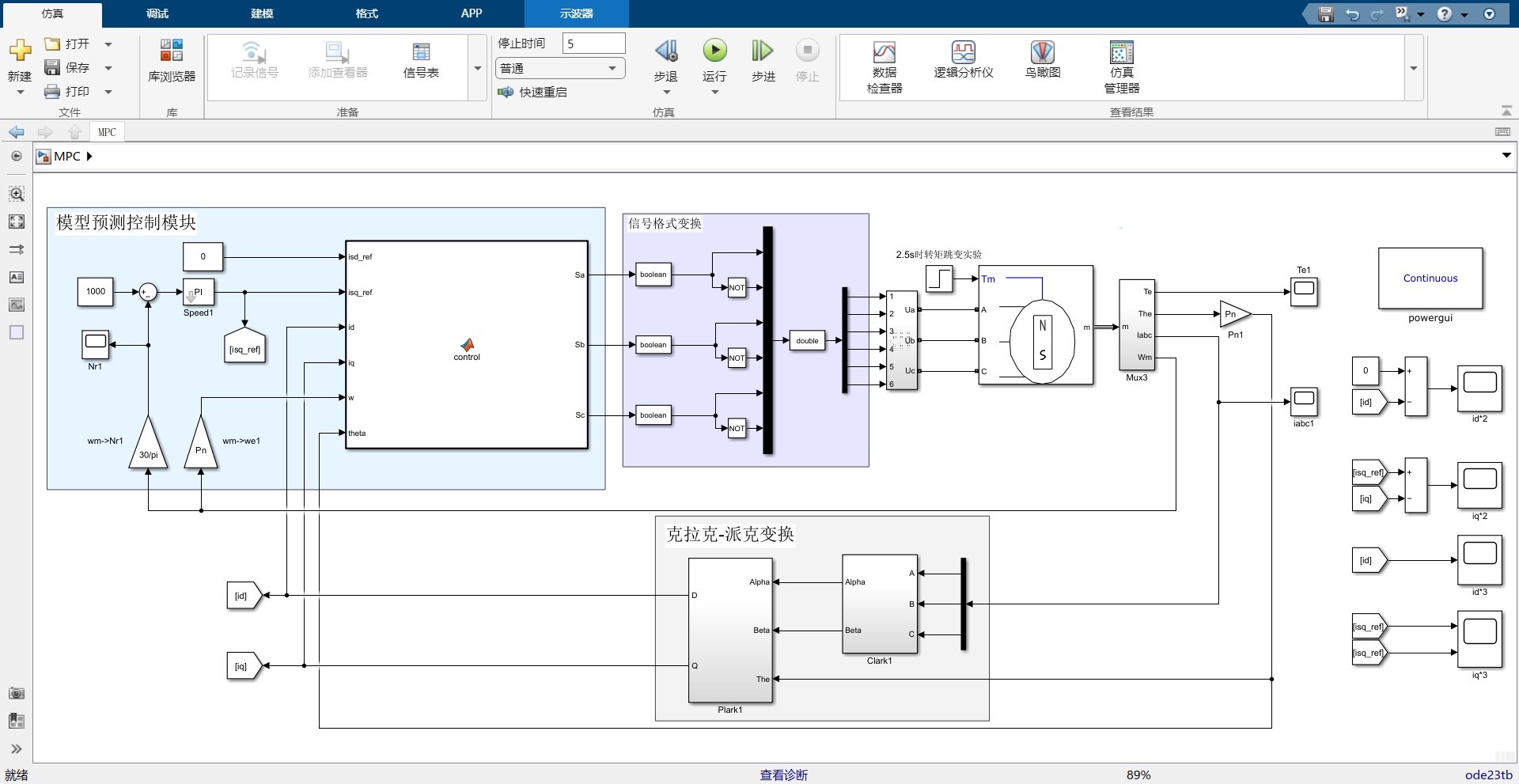

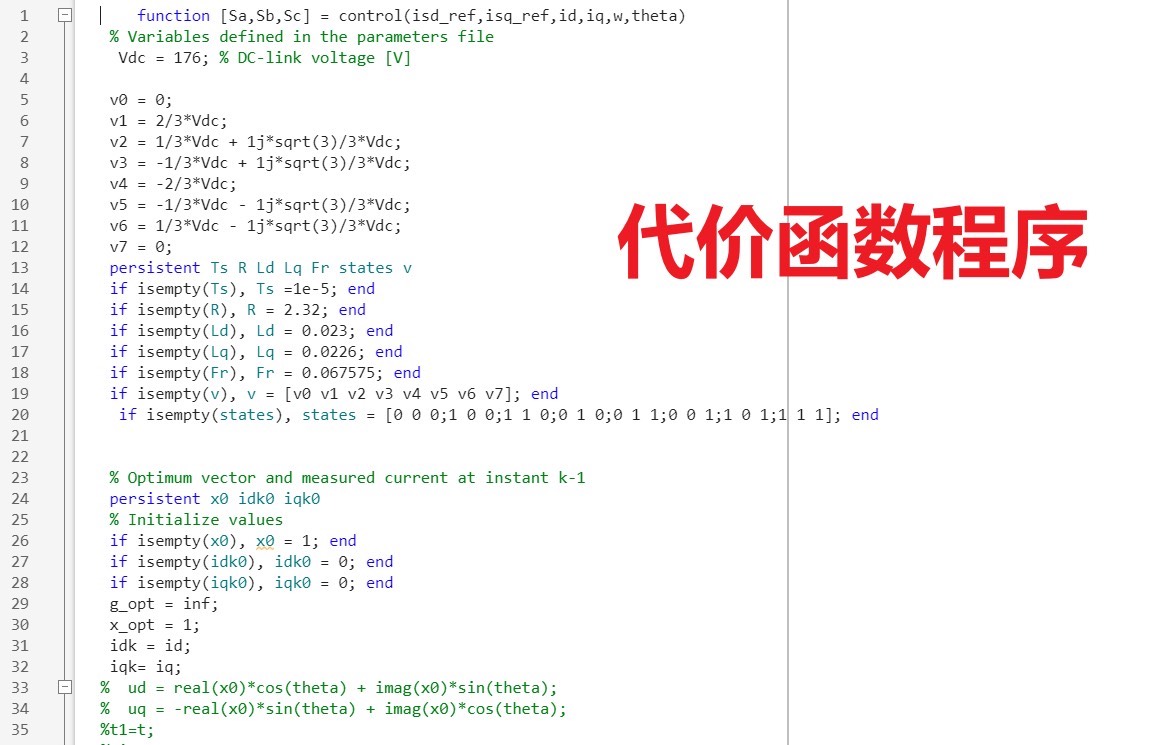

在S函数里实现的代价函数长这样：

static void mdlOutputs(SimStruct *S, int_T tid) {
    // 获取状态量
    real_T *x = ssGetContStates(S);

    // 预测步数设置
    int Np = 5;

    double cost = 0;
    for(int k=0; k<Np; k++){
        // 预测状态量x_pred计算（此处省略电机模型迭代过程）
        // 代价函数包含电流跟踪误差和电压约束
        cost += 0.8*(x_pred[0]-i_ref)^2 + 0.2*(x_pred[1]-v_limit)^2;
    }
    ssGetOutputPortRealSignal(S,0)[0] = cost;
}

这段代码里的玄机在权重系数0.8和0.2上。电流跟踪的权重更高，意味着系统更看重控制精度而不是省电。实际调试时这儿最容易翻车——有次我把权重设反了，结果电机抖得跟筛糠似的。

抗干扰测试的骚操作

仿真里加了这么个转矩扰动模块：

function T_load = disturbance(t)
    if t > 0.5 && t < 0.7
        T_load = 10 + 3*sin(20*pi*t);  // 突加高频扰动
    else
        T_load = 10;                  // 标称负载
    end
end

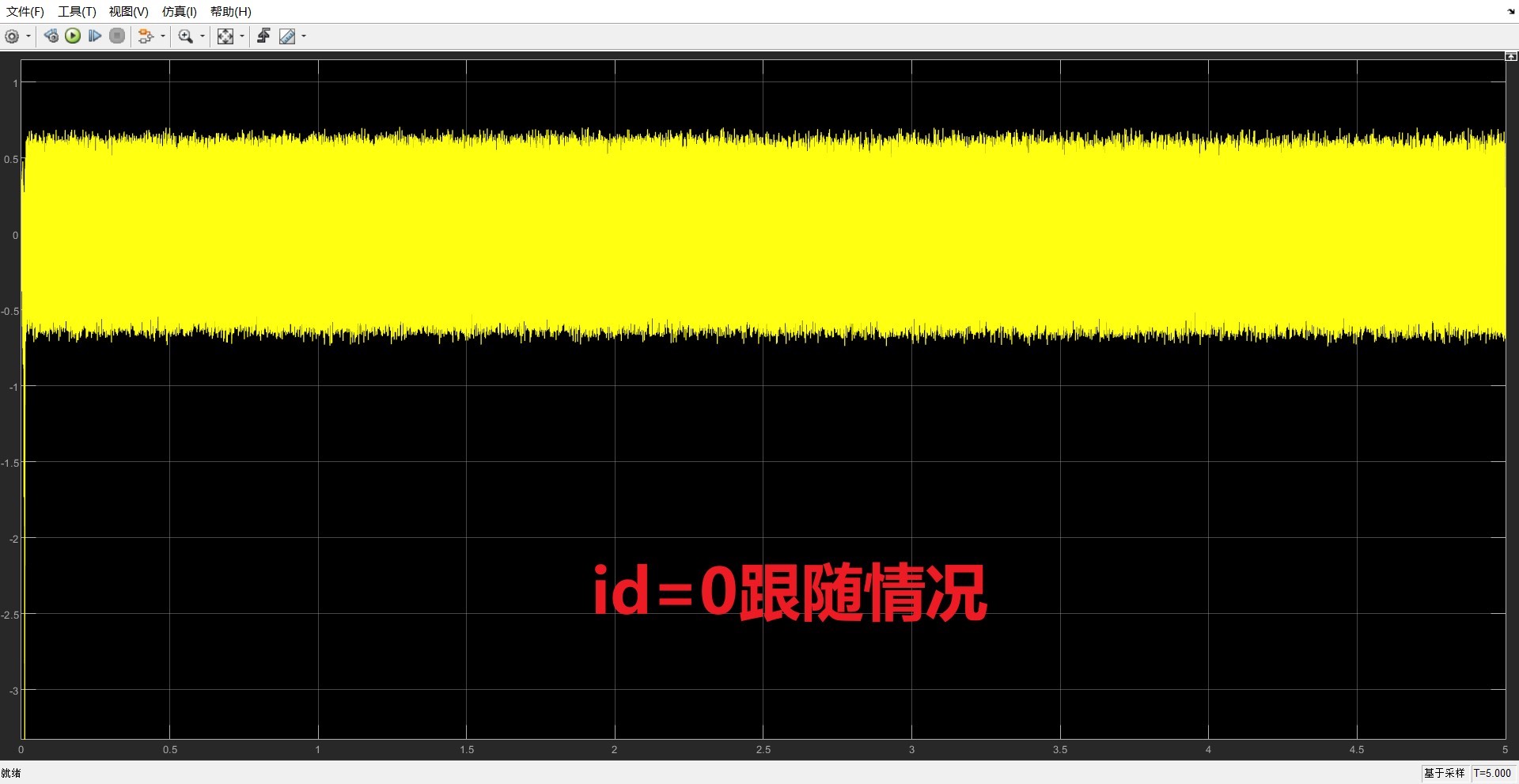

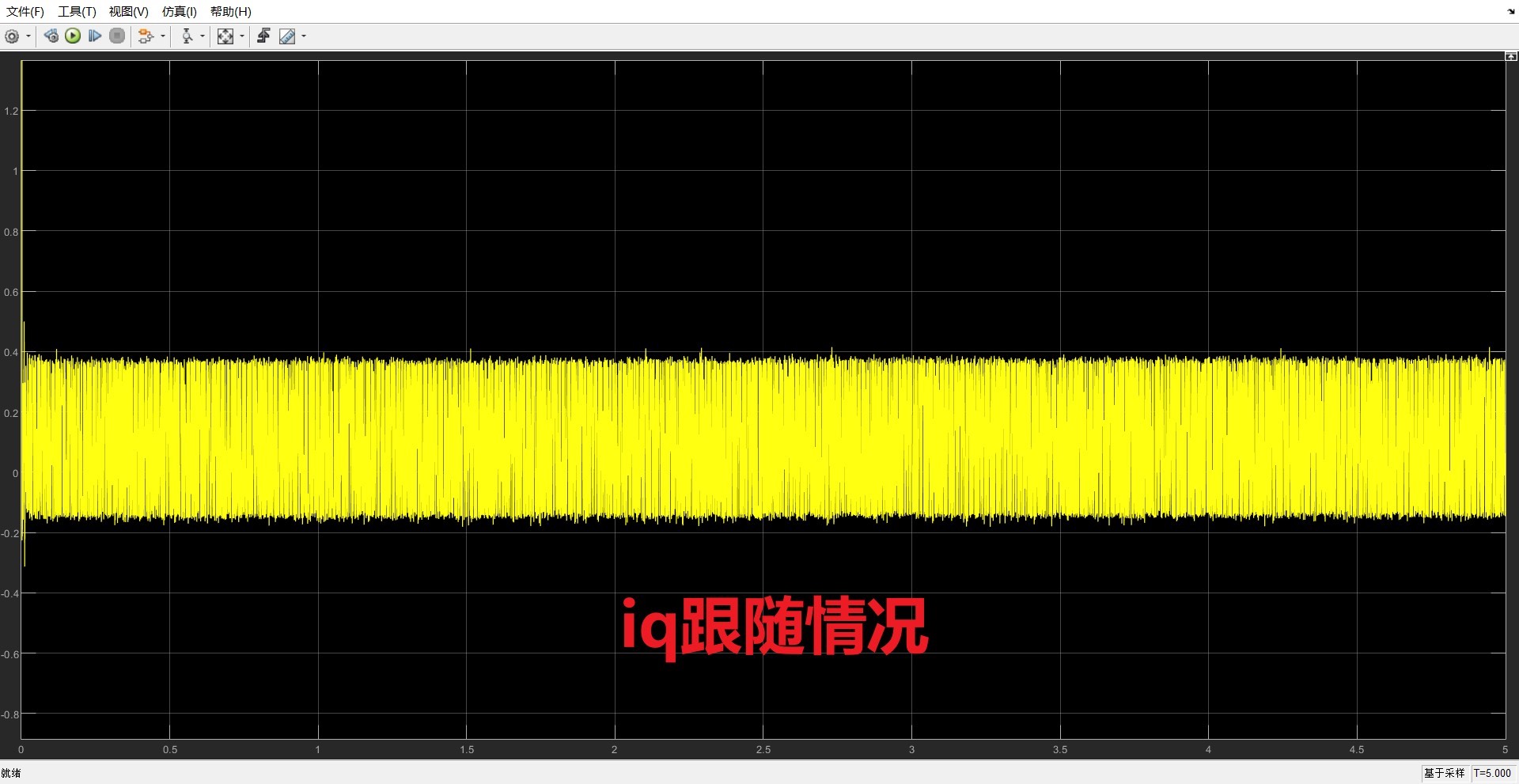

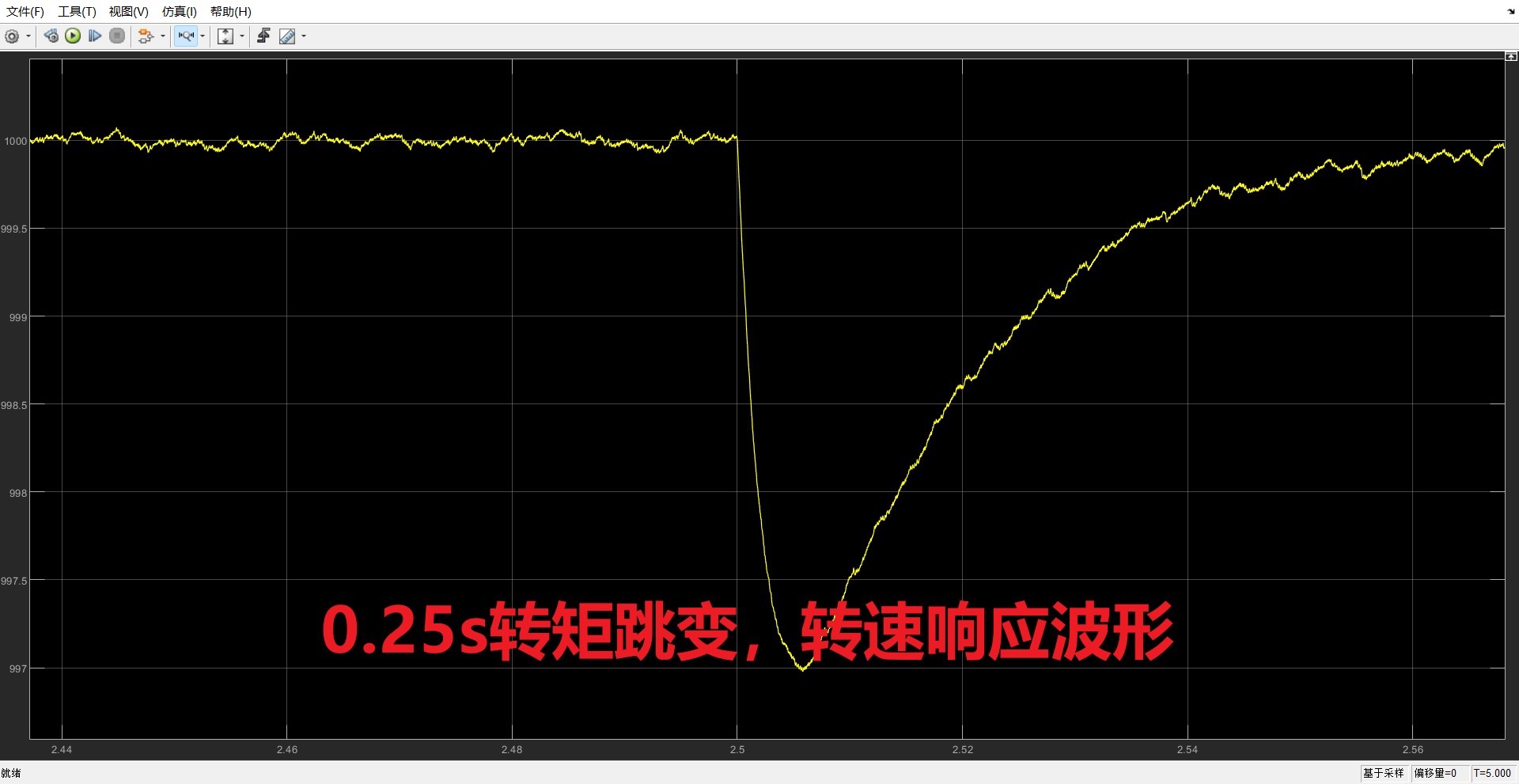

这可不是随便搞个阶跃信号糊弄人。正弦扰动叠加直流分量，专门考验控制器的动态响应。跑仿真时盯着q轴电流看，传统PI控制这时候早就开始画心电图了，MPC却能像开挂一样把波动压到±2%以内。

永磁同步电机模型预测控制仿真 仿真搭建的为永磁同步电机模型预测控制仿真，模型预测部分通过构建s函数来实现代价函数，说明文档中详细的说明了永磁同步电机的数学模型、控制策略、模型预测控制的原理。 仿真中加入转矩扰动来模拟实际运行的干扰，观察模型预测控制对扰动的抗干扰能力。 模型完整，功能全面，说明文档完美配套。 学习模型预测控制的同学们可以参考学习。 （说明文档6k字） 文件包括： [1]仿真模型 [2]相关参考文献

状态预测的黑匣子

电机模型的核心是这两个方程：

电压方程：
u_d = R*i_d + L_d*di_d/dt - ω_e*L_q*i_q
u_q = R*i_q + L_q*di_q/dt + ω_e*(L_d*i_d + ψ_f)

运动方程：
J*dω/dt = 1.5p[ψ_f*i_q + (L_d-L_q)i_d*i_q] - T_load

在代码里用四阶龙格库塔法迭代计算，比欧拉法稳得多。但要注意步长设置——有次偷懒用0.1ms步长，结果数值震荡直接把预测模型搞崩了。

这个仿真最值钱的地方在于参数可调性。把Predictive Horizon从3步改到7步时，超调量能从8%降到1.5%，不过计算量也翻倍上涨。建议新手先把开关频率调低点，等摸清参数关系再上高频。

最后说个血泪教训：MPC的Q矩阵（状态权重）和R矩阵（控制权重）千万别闭着眼抄论文。有回我拿别人论文的参数跑自己的电机，结果电流环直接震荡到冒烟。后来发现他们用的IPM电机参数和我用的SPM根本就不是一个次元的东西。

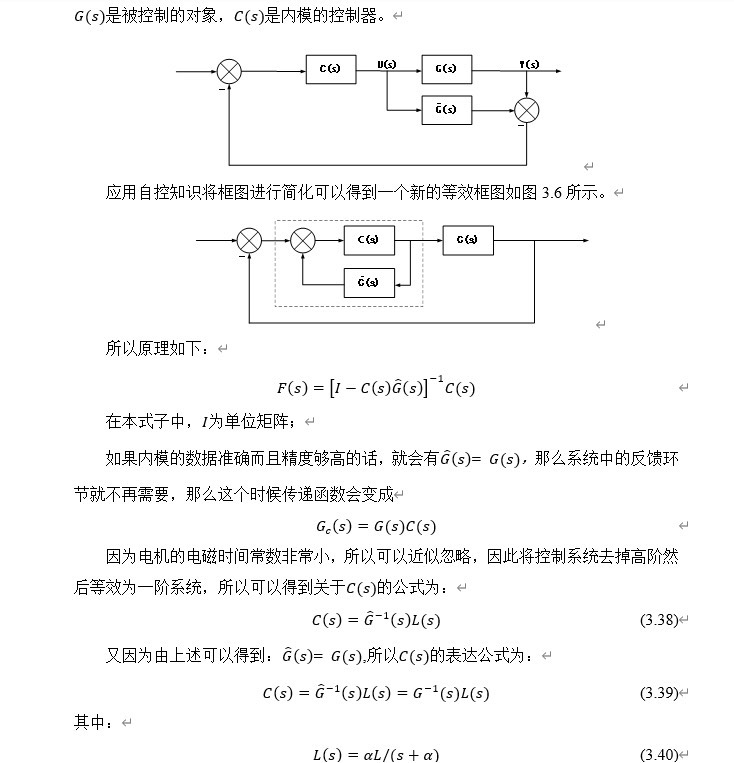

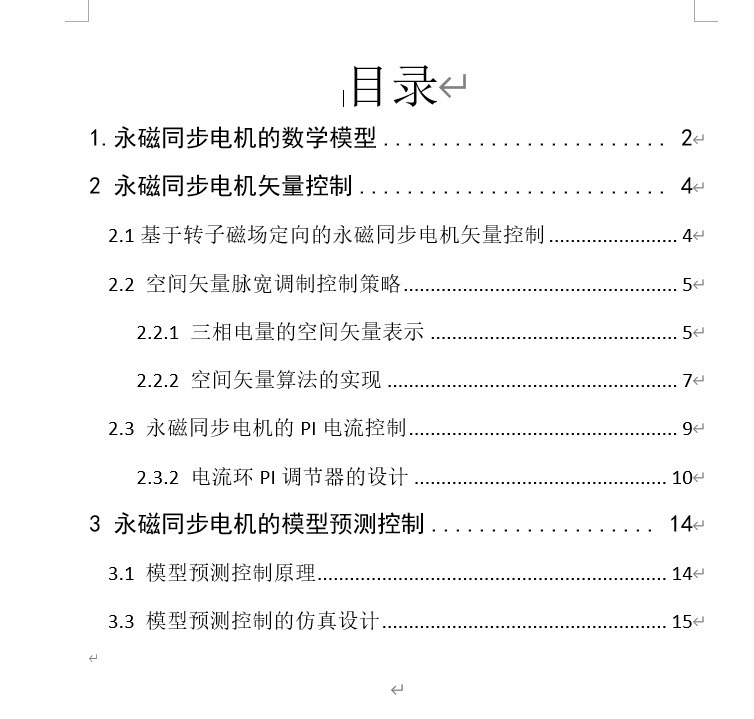

代码包里那个6千字的说明文档绝对要细读，特别是模型离散化那章——我花了三天才搞明白为什么预测模型要单独做双线性变换。至于参考文献，重点看2018年那篇IEEE Trans on Industrial Electronics的论文，他们提出的权重自适应策略能省一半调试时间。

搞控制就像炒菜，火候到了自然香。这个仿真套件最大的价值不是跑出多漂亮的波形，而是让你亲手试错那些教科书上不会写的实战技巧。下次要是看见谁把MPC玩得溜，那八成是烧过几十个仿真模型的老司机了。
