在 AI 大模型快速发展的这几年，行业讨论最多的，通常是模型参数、训练效率、GPU 性能和集群规模。
但如果从工程实现角度往下看，会发现一个越来越难绕开的现实问题：

AI 芯片越来越强，散热也越来越难。

原文提到，当前高性能 AI 芯片功耗已经达到 1400W 级别，并有望继续向 2300W 迈进；与此同时，AI 芯片热流密度已突破 500W/cm²。传统铜材料热导率约为 401W/(m·K)，而金刚石材料可达到 2000—2200W/(m·K)，差距接近 5 倍。也正因如此，金刚石开始从传统工业耗材，逐步进入 AI 芯片散热、先进封装和半导体制造等更高端的应用场景。

这篇文章不聊资本概念，主要从技术和工程视角出发，讨论一个问题：

为什么在 AI 算力时代，金刚石会被越来越多地视为关键材料？

---

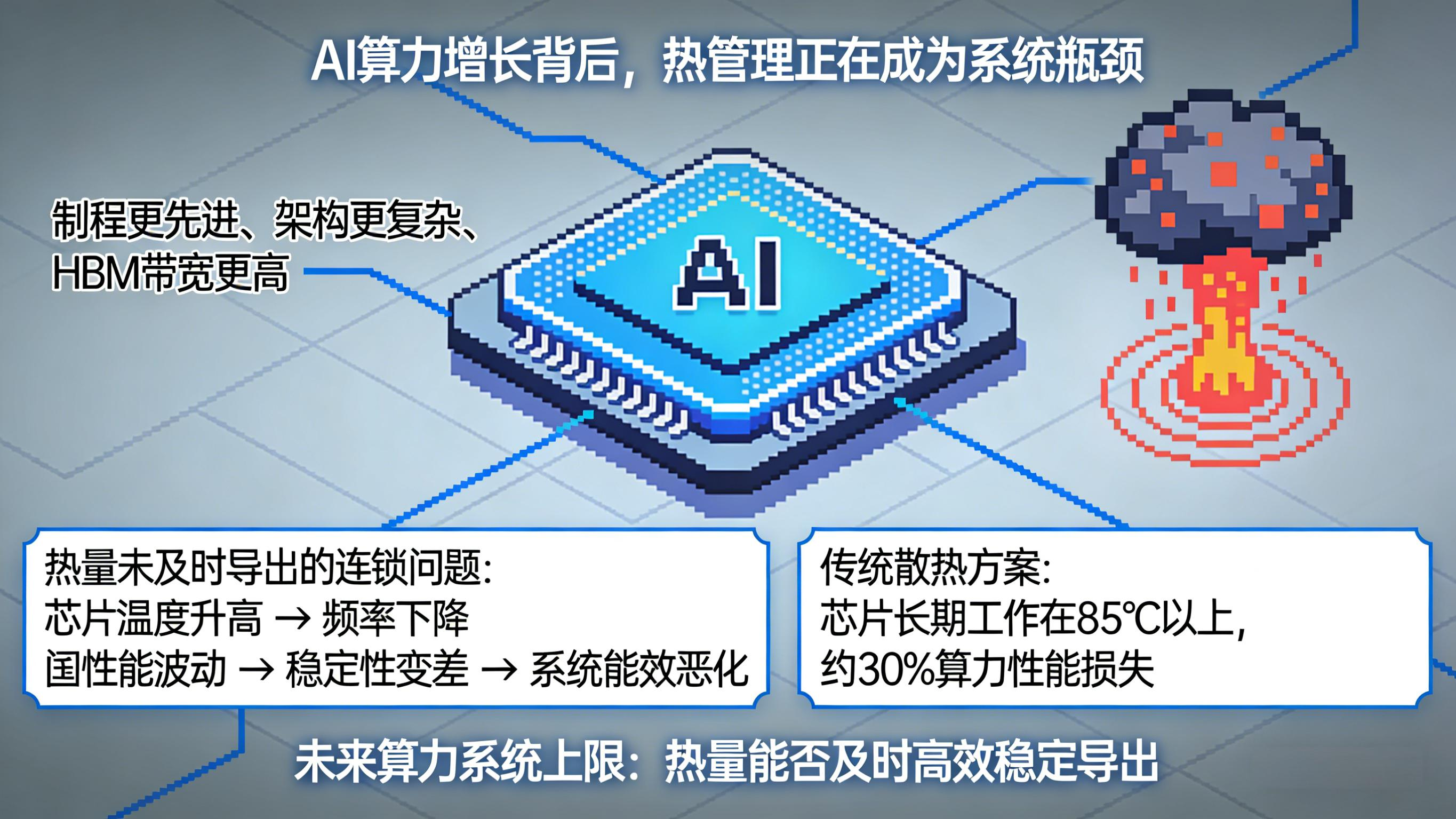

1. AI 算力增长背后，热管理正在成为系统瓶颈

很多人理解 AI 芯片性能提升，第一反应是制程更先进、架构更复杂、HBM 带宽更高。
这些都没错，但在实际系统里，还有一个容易被忽略的变量：热。

芯片功耗上升，意味着单位时间内释放的热量更多。
如果热量不能及时导出，就会出现一系列连锁问题：

• 芯片温度升高
• 频率下降
• 性能波动
• 稳定性变差
• 系统能效恶化

原文中提到，传统散热方案会让芯片长期工作在 85℃ 以上，并可能带来约 30% 的算力性能损失。对于高负载训练和推理集群来说，这不是简单的温度问题，而是可用算力折损问题。

所以从工程角度看，未来算力系统的上限，不一定只由芯片本身决定，也越来越取决于：

热量能不能被及时、高效、稳定地导出去。

---

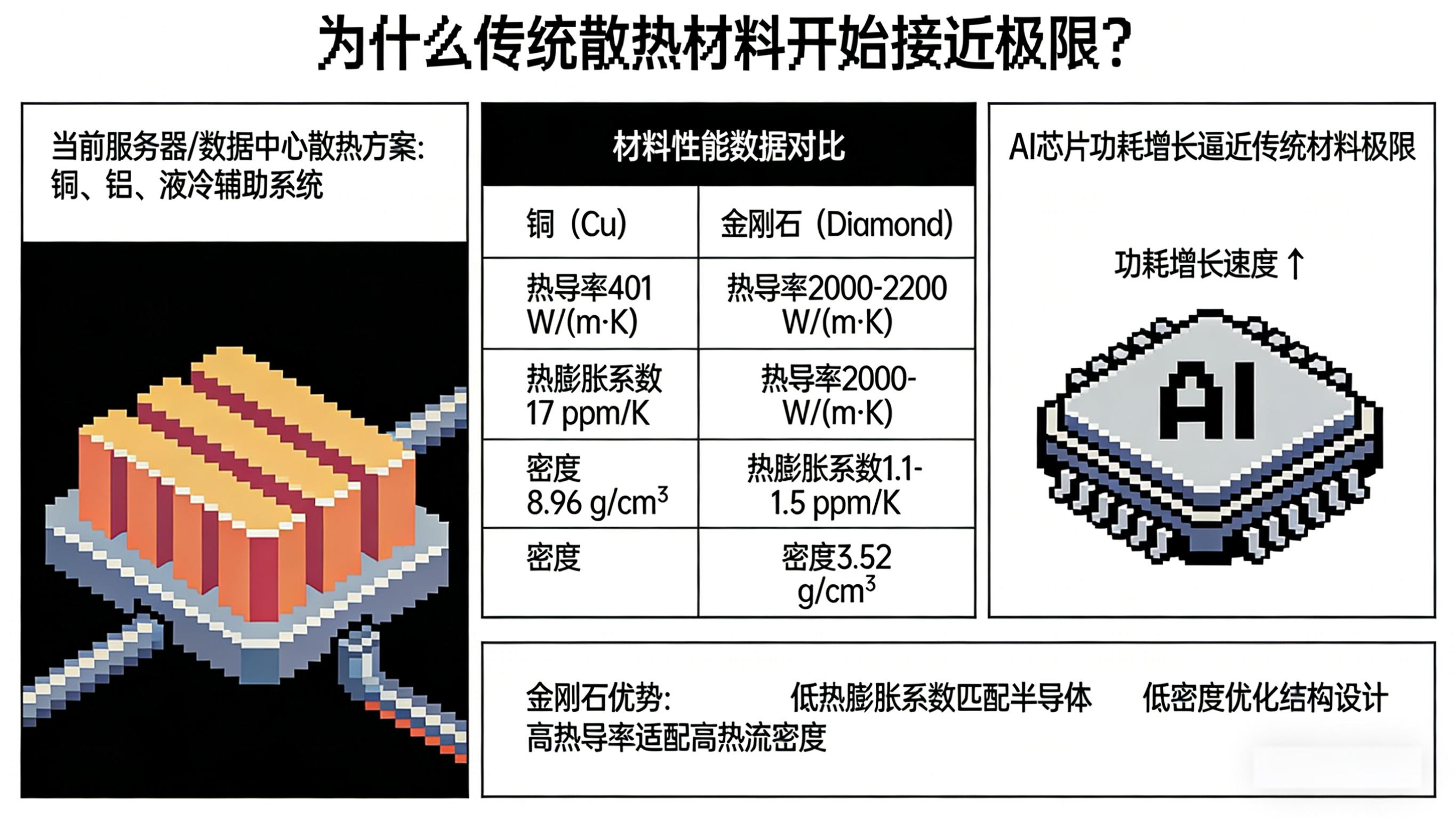

2. 为什么传统散热材料开始接近极限？

当前服务器和数据中心散热，常见方案仍然大量依赖铜、铝以及液冷辅助系统。
这套体系在过去的 CPU、GPU 功耗范围内是有效的，但问题在于：

AI 芯片的功耗增长速度，已经开始逼近传统材料体系的极限。

原文给出的对比很直接：

材料	热导率 W/(m·K)	热膨胀系数 ppm/K	密度 g/cm³
铜（Cu）	401	17	8.96
金刚石（Diamond）	2000-2200	1.1-1.5	3.52

从这组数据看，金刚石的优势不只是“更能导热”，还包括：

1. 热导率更高：更适合高热流密度场景
2. 热膨胀系数更低：与半导体材料更匹配，热应力更小
3. 密度更低：在结构设计上也更有优势

这些特性决定了，金刚石并不是普通意义上的“散热替代材料”，而更像是面向下一代高功耗 AI 芯片的热管理升级材料。

---

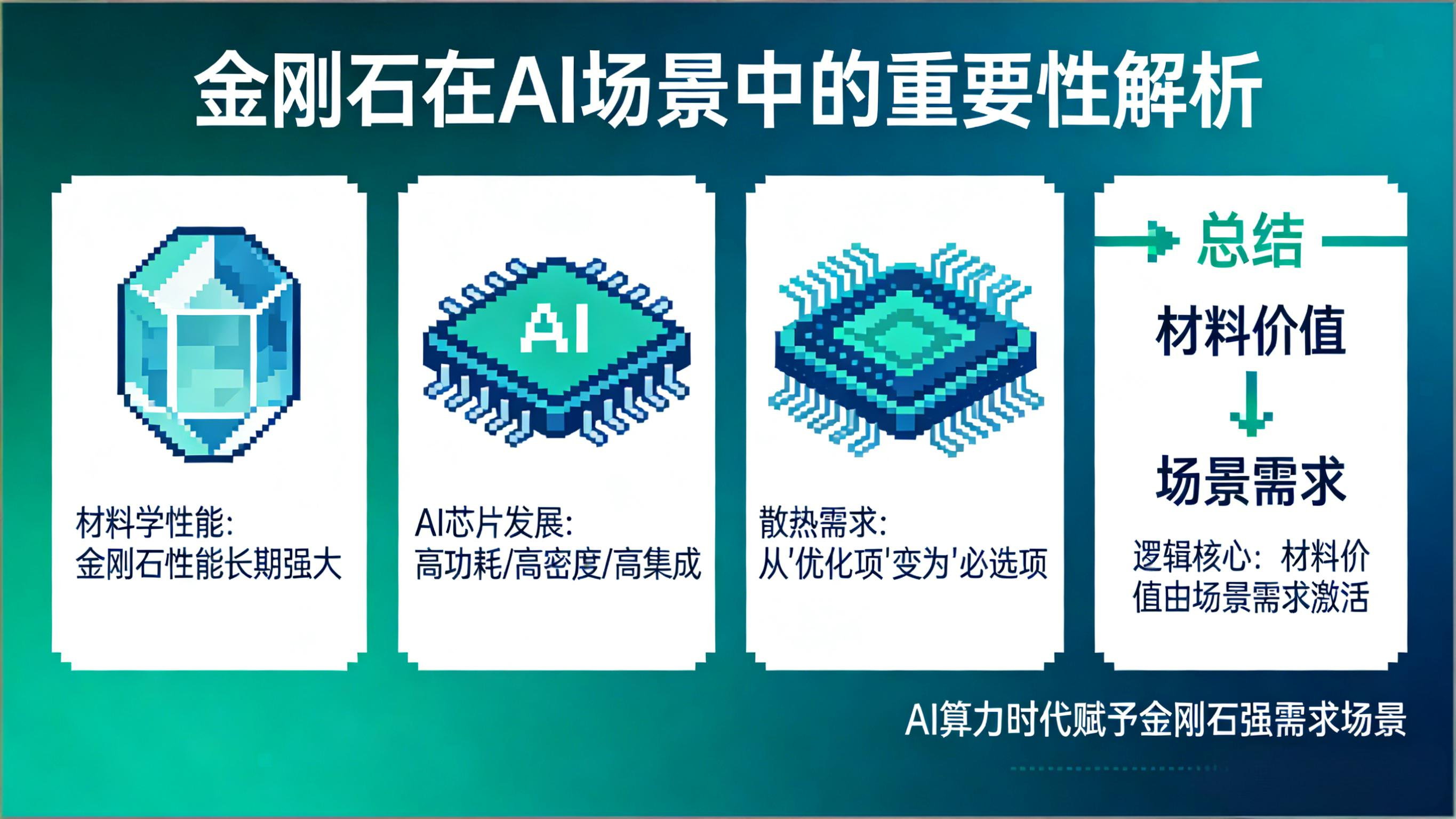

3. 金刚石为什么会在 AI 场景中变得重要？

如果只从材料学角度看，金刚石性能一直都很强。
但为什么偏偏是现在开始被广泛讨论？

原因很简单：
材料价值只有在场景需求足够强的时候，才会被真正激活。

过去很多芯片系统，并没有强到必须依赖金刚石散热；
但现在，随着 AI 芯片持续向高功耗、高密度、高集成发展，散热不再是“优化项”，而在逐渐变成“必选项”。

这背后的逻辑可以概括成一句话：

当芯片性能继续提升的代价，变成更高的热流密度时，材料升级就会从可选变成必要。

所以，金刚石被重新关注，不是因为它突然变好了，
而是因为 AI 算力时代终于给了它足够强的需求场景。

---

4. 从工程落地看，金刚石的三条典型产业化路径

很多人对新材料的第一印象是“还停留在实验室”。
但从原文内容看，金刚石在热管理方向其实已经有了比较清晰的产业化路径。

4.1 金刚石热沉片

这是当前较容易理解的一类方案。
核心思路是使用 CVD 等工艺制备金刚石薄膜或热沉片，并通过直接键合等方式与芯片接触，以降低热阻、提升导热效率。

原文提到，Akash Systems 推出的金刚石热沉片已经实现商业化落地，其热阻可低至 0.05 ℃/W，效率较传统铜热沉提升 4 倍以上。

从工程上看，这类方案适合面向：

• 高功率芯片
• 高频器件
• 高热流密度封装场景

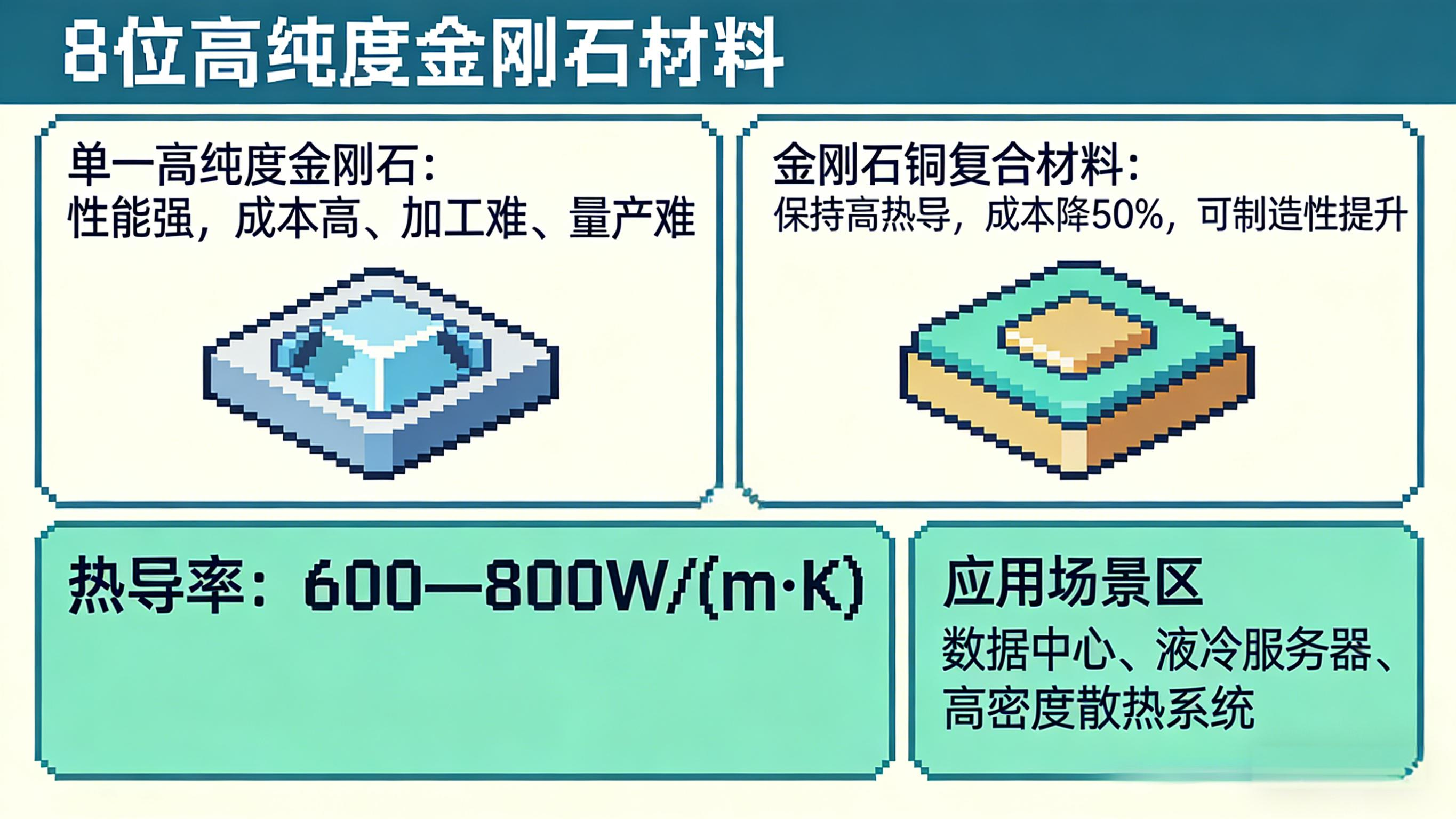

4.2 金刚石铜复合材料

这是更接近“产业现实”的路线。
单一高纯度金刚石材料性能很强，但成本、加工和量产难度都较高。复合材料的意义就在于，在保持较高热导能力的同时，降低成本并提升可制造性。

原文提到，金刚石铜复合材料热导率可达到 600—800W/(m·K)，并通过规模化生产推动成本下降 50%。

这条路线更适合未来大规模导入数据中心、液冷服务器和高密度散热系统。

4.3 衬底与封装一体化方向

这是更前沿、也更值得长期关注的方向。
它不再只是“外部导热”，而是试图把散热能力更深地集成到芯片和封装结构中。

从技术趋势看，这意味着未来的芯片设计可能不再只考虑算力和带宽，
还要把热管理能力提前纳入结构设计。

这类方向一旦成熟，影响的不只是散热效率，而是整个芯片系统设计范式。

---

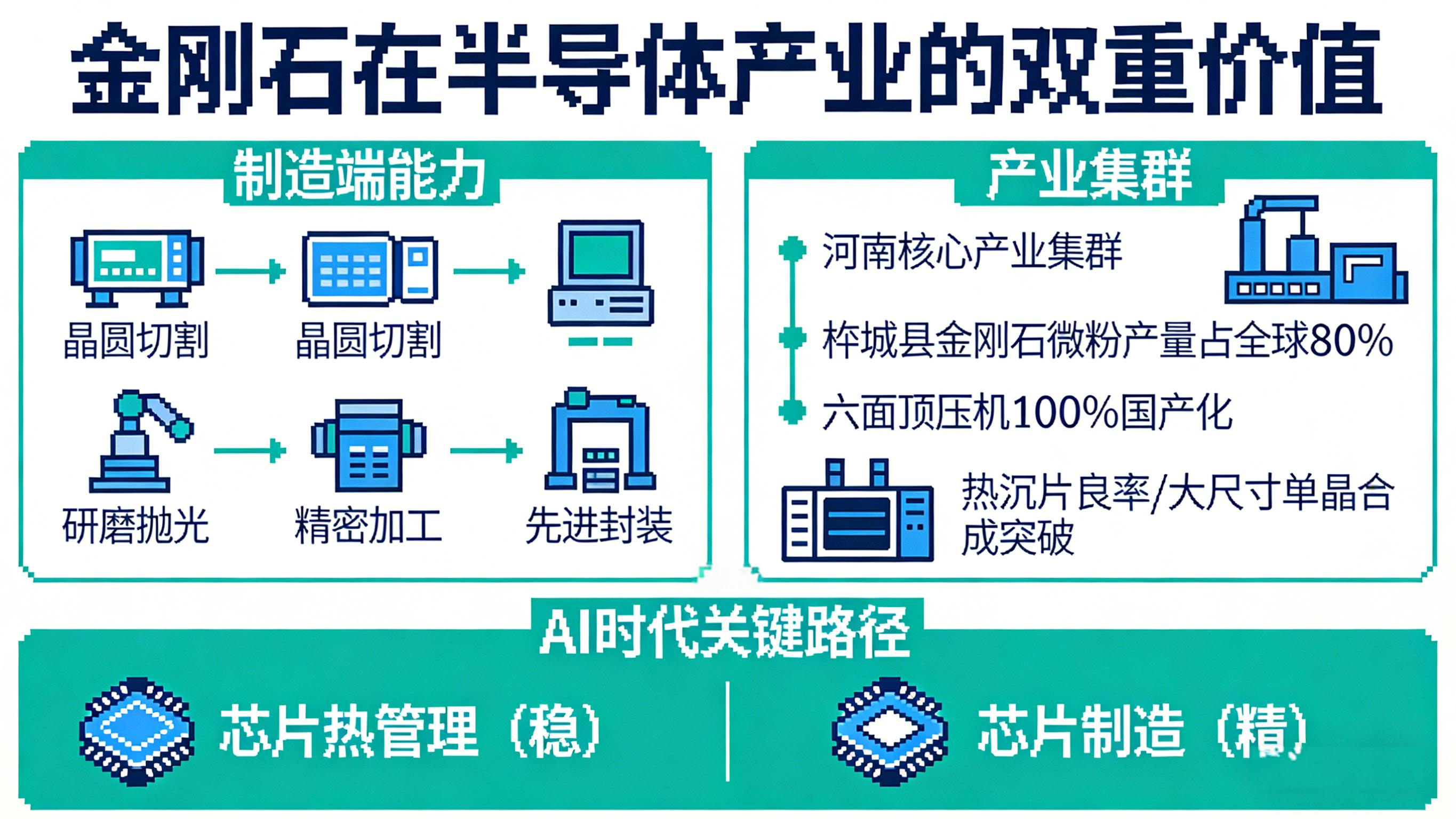

5. 金刚石的价值，不只是散热，也包括制造端能力

如果只把金刚石理解为“导热材料”，其实还是低估了它。

从产业链角度看，金刚石不只服务于芯片运行时的散热，
还深度参与半导体制造过程中的：

• 晶圆切割
• 研磨抛光
• 精密加工
• 先进封装

原文提到，以河南为核心的产业集群已经形成全球影响力，柘城县金刚石微粉产量占全球市场份额 80%，中国在六面顶压机领域也已实现 100% 国产化，并在热沉片良率、大尺寸单晶合成等方向持续突破。

这意味着什么？

意味着金刚石在 AI 时代同时踩中了两条关键路径：

• 芯片运行时的热管理
• 芯片制造时的精密加工与材料支撑

也就是说，它既关系到芯片“跑得稳不稳”，
也关系到芯片“做得出不出、做得精不精”。

---

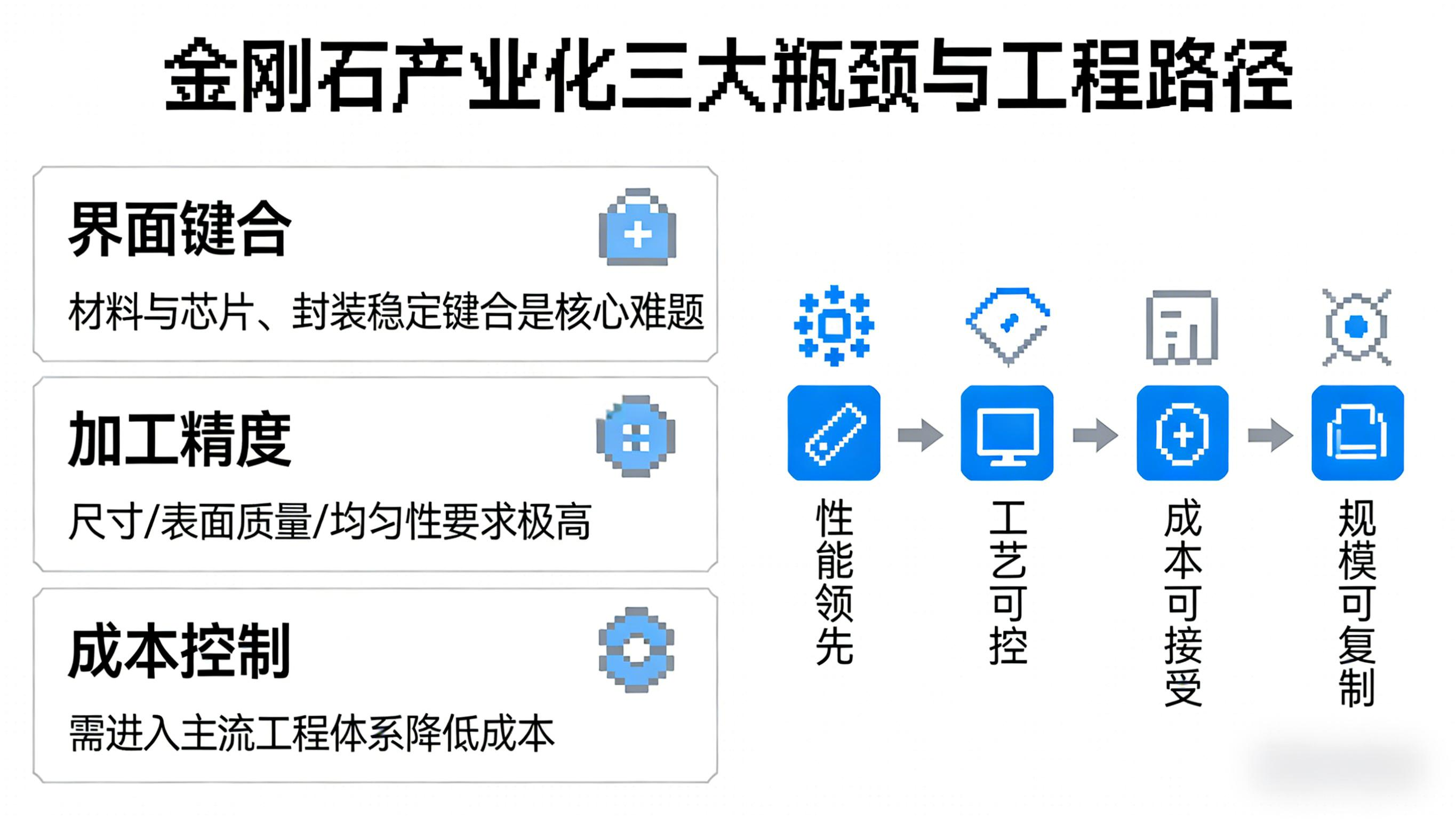

6. 真正的难点，不在“有没有价值”，而在“能不能规模化”

从技术判断上说，金刚石的方向已经比较清晰。
但产业真正能不能爆发，关键不只看它性能强不强，而要看三个更现实的问题：

6.1 界面键合难不难

热导率再高，如果界面热阻控制不好，最终效果也会被打折。
材料和芯片、封装之间如何稳定键合，是核心难题之一。

6.2 加工精度够不够

高性能材料要进入高端半导体场景，对尺寸、表面质量、均匀性和一致性要求都极高。

6.3 成本能不能打下来

任何一种新材料，要真正进入主流工程体系，都要过成本这一关。
否则只能停留在高端小众场景。

原文也明确提到，金刚石产业化当前主要面临三大瓶颈：界面键合、加工精度与成本控制。

所以从工程视角判断，金刚石是不是长期机会，不是看它“概念热不热”，而是看它能不能完成从：

性能领先 → 工艺可控 → 成本可接受 → 规模可复制

这一整条路径。

---

7. 为什么这个话题适合开发者和工程师关注？

很多人会觉得，材料离软件工程师、AI 工程师很远。
但其实未必。

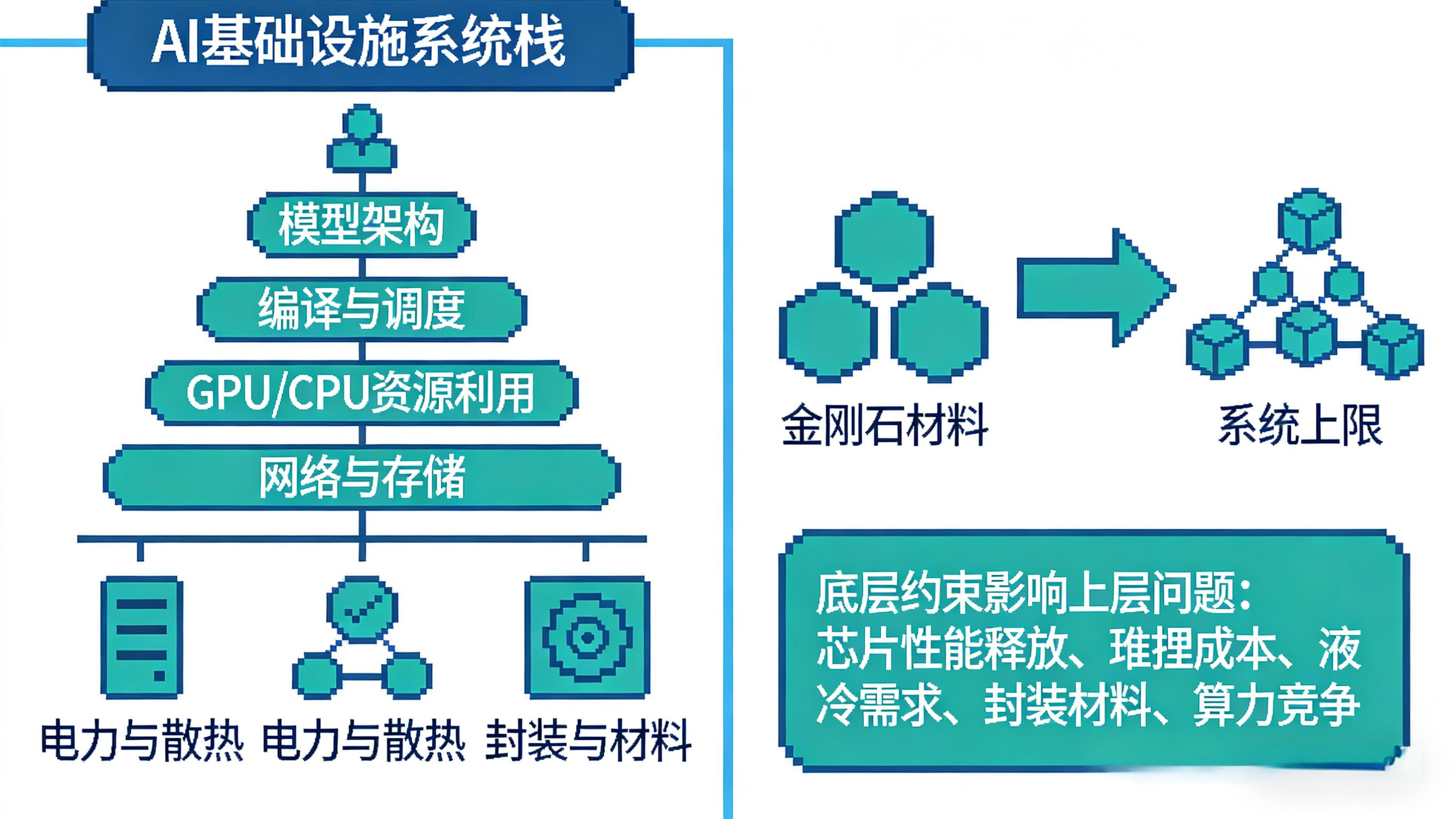

因为今天的大模型工程，已经越来越不是单纯的软件问题。
它背后涉及的是整个系统栈：

• 模型架构
• 编译与调度
• GPU/CPU 资源利用
• 网络与存储
• 电力与散热
• 封装与材料

如果把 AI 基础设施看成一个完整系统，
那么金刚石这类材料的价值，实际上是在决定系统上限。

对开发者来说，理解这些底层约束很重要，因为它会影响很多看似“上层”的问题：

• 为什么某些芯片性能释放不出来
• 为什么推理成本降不下去
• 为什么液冷、封装和材料越来越被频繁提起
• 为什么未来算力竞争不只是比 GPU 数量

---

8. 结语：AI 时代真正被重估的，可能不只是芯片

如果用一句话总结这篇文章，我会这样写：

AI 芯片越强，热管理越关键；热管理越关键，底层材料的价值就越会被重新认识。

金刚石之所以正在被越来越多地讨论，不只是因为它“导热更强”，
更因为它连接起了 AI 时代两条重要链路：

• 一条是高功耗芯片的热管理能力
• 一条是高端制造体系的材料支撑能力

所以，AI 时代真正值得被重估的，未必只是更强的 GPU、HBM 和互连，
也包括那些让芯片真正稳定跑起来的关键材料。
