基于OpenLayers的等值线编辑功能实现

一、功能概述

等值线编辑功能，主要包括：

1. 线段选择 - 点击选择要编辑的等值线
2. 控制点生成 - 使用 Douglas-Peucker 算法自动提取关键控制点
3. 控制点编辑 - 拖动控制点修改线段形状
4. 控制点增删 - 支持添加和删除控制点
5. 平滑处理 - 使用 Chaikin 算法对编辑后的线段进行平滑

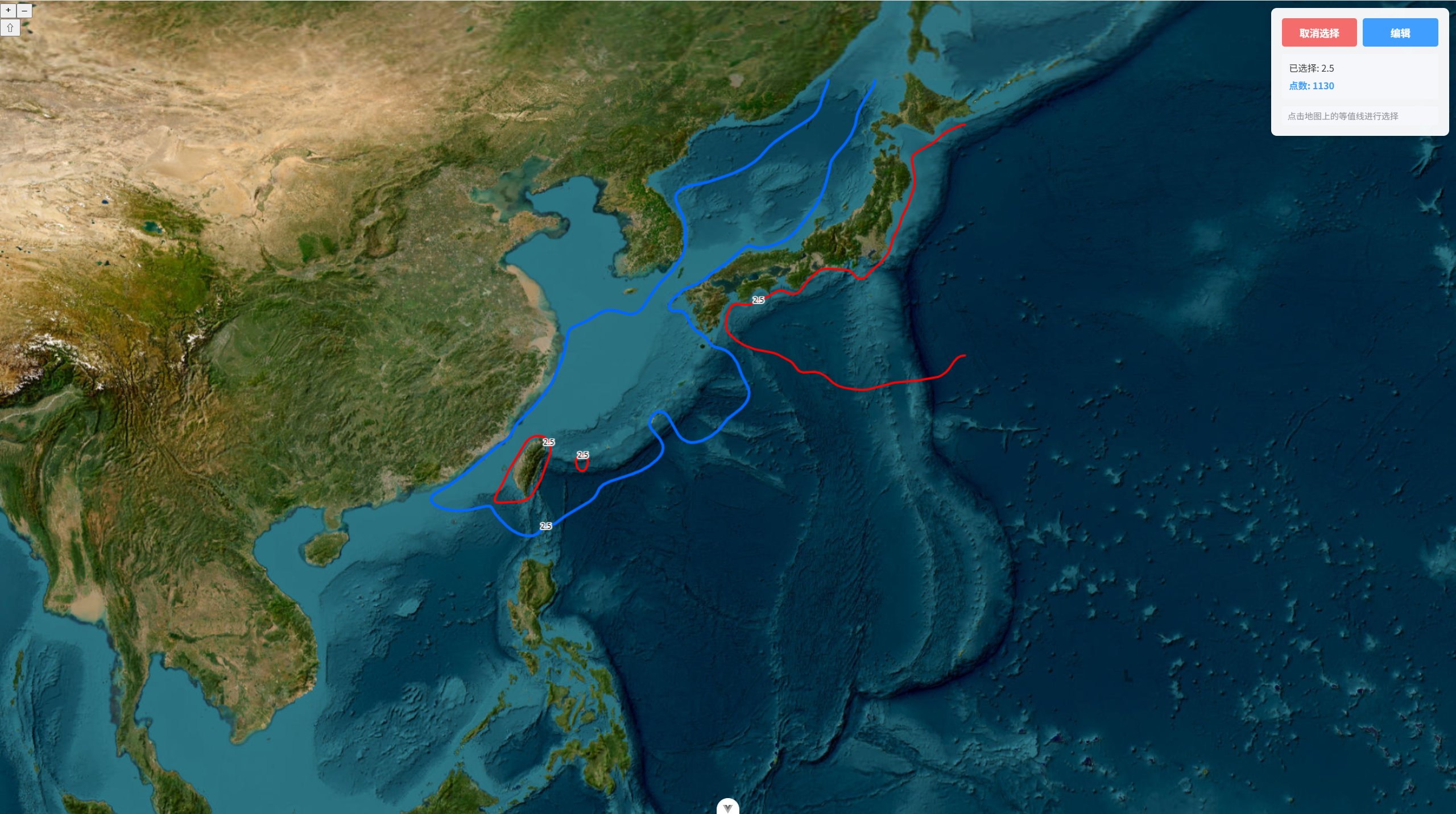

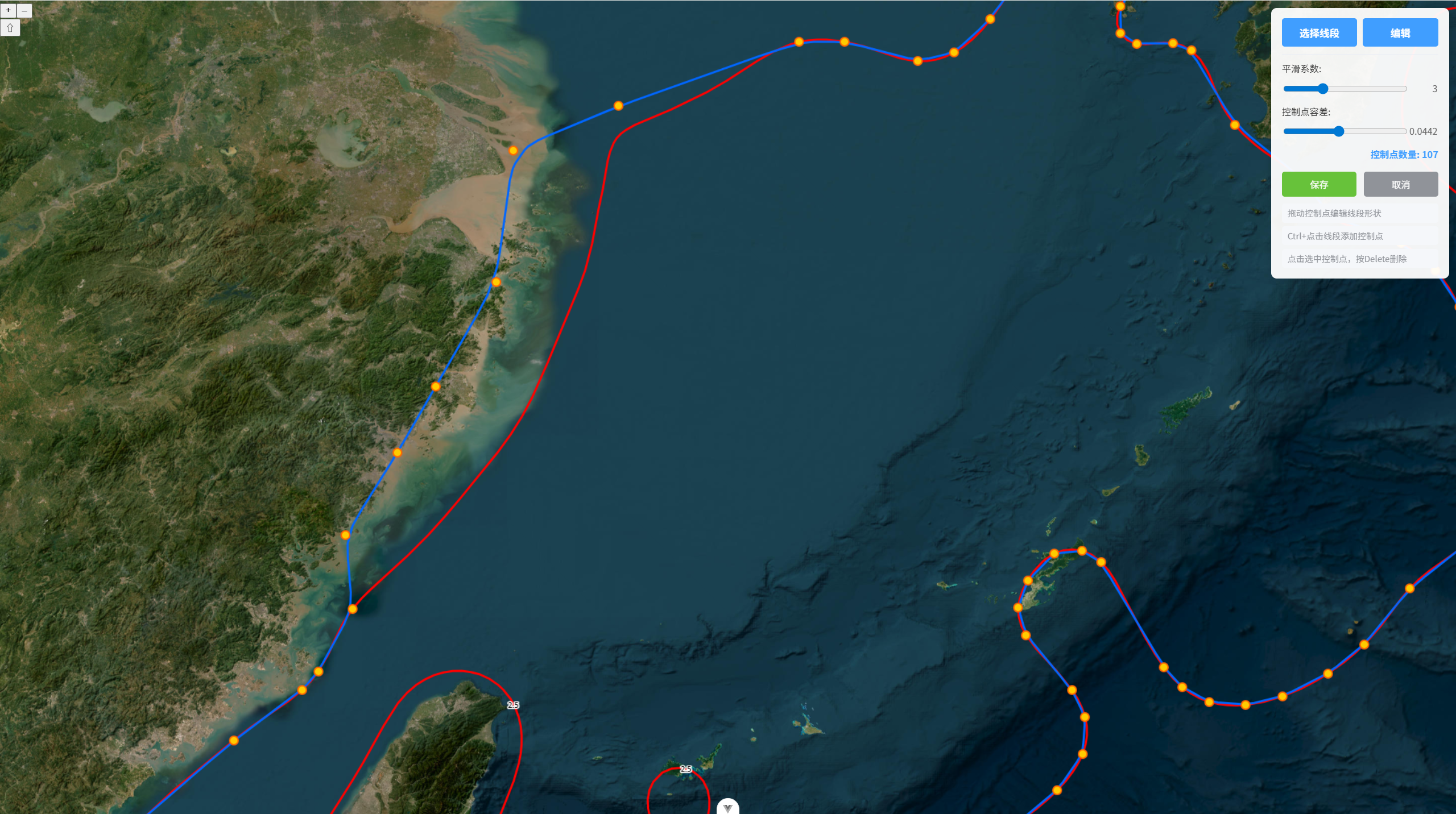

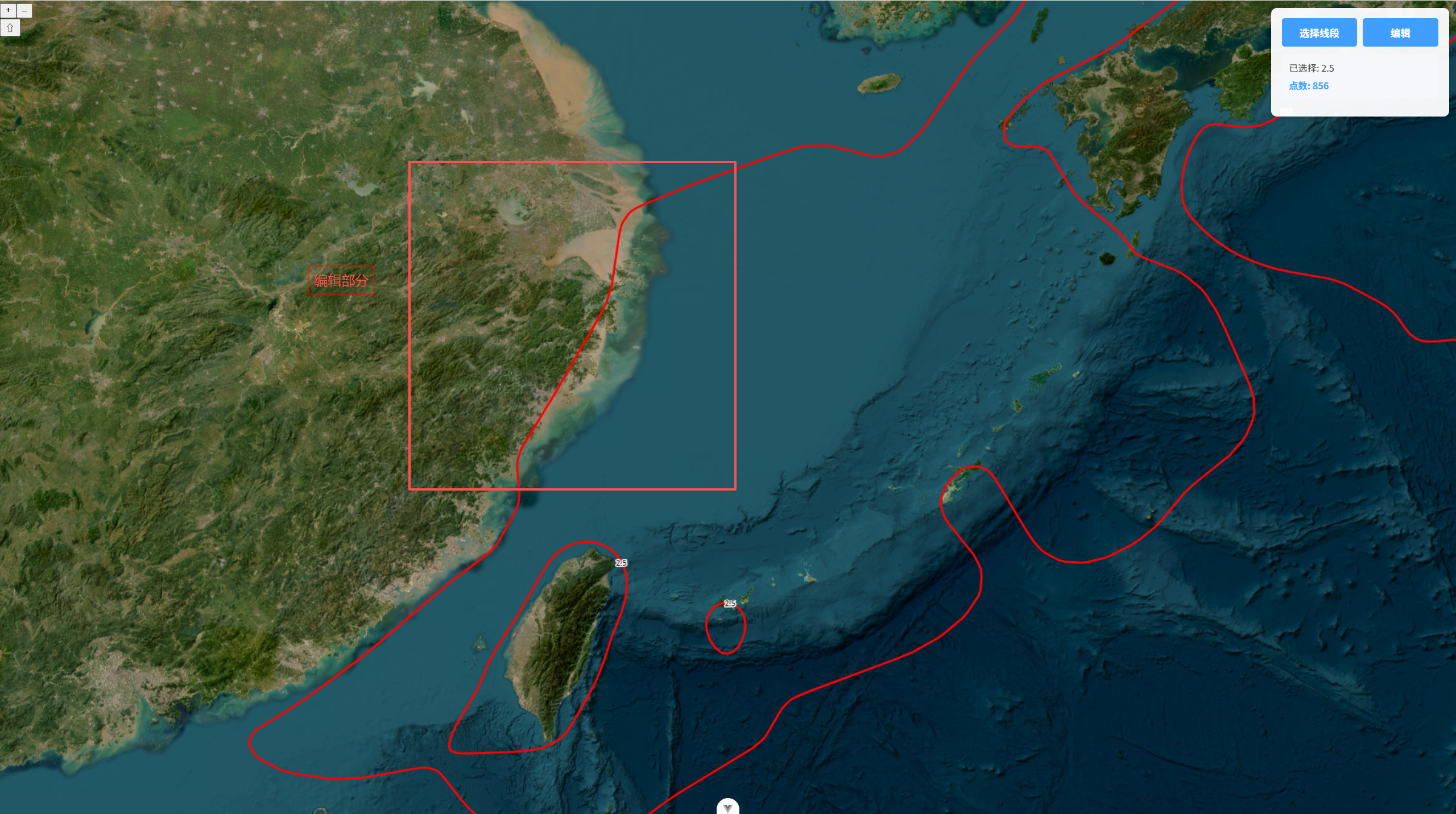

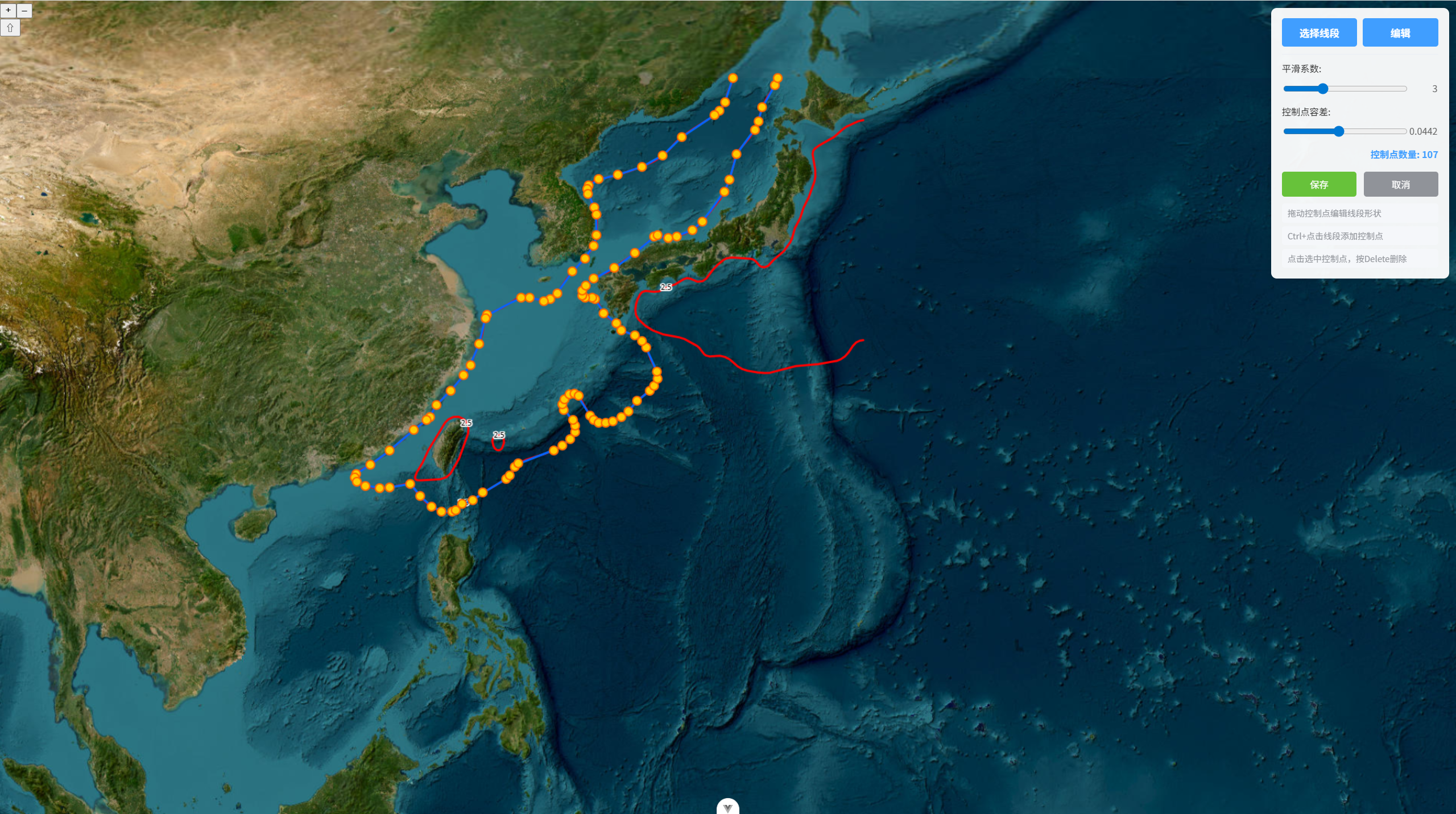

实现效果

二、整体架构

┌─────────────────────────────────────────────────────────────┐
│                        用户界面层                            │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌──────────┐    │
│  │ 选择线段 │  │ 编辑按钮 │  │ 平滑滑块 │  │ 保存/取消│    │
│  └──────────┘  └──────────┘  └──────────┘  └──────────┘    │
└─────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────┐
│                      OpenLayers 交互层                       │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐                  │
│  │ Select   │  │ Modify   │  │ Snap     │                  │
│  │ (选择)   │  │ (修改)   │  │ (吸附)   │                  │
│  └──────────┘  └──────────┘  └──────────┘                  │
└─────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────┐
│                        图层管理                              │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │ vectorLayer  │  │ editLayer    │  │ previewLayer │      │
│  │ (原始等值线) │  │ (控制点)     │  │ (平滑预览)   │      │
│  └──────────────┘  └──────────────┘  └──────────────┘      │
└─────────────────────────────────────────────────────────────┘
                              │
                              ▼
┌─────────────────────────────────────────────────────────────┐
│                        算法层                                │
│  ┌────────────────────┐  ┌────────────────────┐            │
│  │ Douglas-Peucker    │  │ Chaikin            │            │
│  │ (控制点简化)       │  │ (曲线平滑)         │            │
│  └────────────────────┘  └────────────────────┘            │
└─────────────────────────────────────────────────────────────┘

三、核心算法

3.1 Douglas-Peucker 算法（控制点简化）

3.1.1 算法原理

Douglas-Peucker 是一种递归的线段简化算法，用于从复杂的折线中提取关键点，保留轮廓的主要凹凸特征。

算法步骤：
1. 连接首尾两点形成一条直线
2. 计算所有中间点到该直线的距离
3. 找到距离最大的点
4. 如果最大距离 > 容差：
   - 保留该点
   - 以该点为界，将线段分成两部分
   - 对每部分递归执行上述步骤
5. 如果最大距离 ≤ 容差：
   - 舍弃所有中间点（用直线代替）

3.1.2 算法图解

原始线段：A — B — C — D — E — F — G

步骤1：计算中间点到首尾连线(A-G)的距离
        B
       /│\
      / │ \
     A  d1 G
        │
        找到最大距离 d1

步骤2：d1 > 容差，保留B点，分治处理
    A — B — D — E — F — G    和    A — B — C

步骤3：递归处理直到所有点都判断完毕

最终结果：A — B — D — G（保留关键凹凸点）

3.1.3 代码实现

function douglasPeucker(points: number[][], tolerance: number): number[][] {
  if (points.length <= 2) return points;

  // 找到距离最大的点
  let maxDist = 0;
  let maxIndex = 0;
  const start = points[0];
  const end = points[points.length - 1];

  for (let i = 1; i < points.length - 1; i++) {
    const dist = perpendicularDistance(points[i], start, end);
    if (dist > maxDist) {
      maxDist = dist;
      maxIndex = i;
    }
  }

  // 如果最大距离大于容差，递归简化
  if (maxDist > tolerance) {
    const left = douglasPeucker(points.slice(0, maxIndex + 1), tolerance);
    const right = douglasPeucker(points.slice(maxIndex), tolerance);
    return left.slice(0, -1).concat(right);
  } else {
    return [start, end];
  }
}

// 计算点到线段的垂直距离
function perpendicularDistance(point, lineStart, lineEnd): number {
  const dx = lineEnd[0] - lineStart[0];
  const dy = lineEnd[1] - lineStart[1];
  const lineLengthSq = dx * dx + dy * dy;

  if (lineLengthSq === 0) {
    return Math.sqrt((point[0] - lineStart[0]) ** 2 + (point[1] - lineStart[1]) ** 2);
  }

  // 计算投影比例 t
  const t = ((point[0] - lineStart[0]) * dx + (point[1] - lineStart[1]) * dy) / lineLengthSq;
  const clampedT = Math.max(0, Math.min(1, t));

  // 投影点坐标
  const projX = lineStart[0] + clampedT * dx;
  const projY = lineStart[1] + clampedT * dy;

  return Math.sqrt((point[0] - projX) ** 2 + (point[1] - projY) ** 2);
}

3.1.4 容差参数影响

容差值	控制点数量	效果描述
0.0001	多（200+）	保留几乎所有细节，控制点密集
0.001	中等（50-100）	保留主要凹凸特征，平衡精度与可编辑性
0.01	少（10-30）	只保留大的轮廓转折，简化程度高
0.1	很少（5-10）	非常简化的轮廓，丢失大部分细节

注意：在 EPSG:4326 坐标系下，容差单位为度：

• 0.001° ≈ 111米（赤道）
• 0.01° ≈ 1.1公里

3.1.5 自动容差计算

为了适应不同形状特征的线段，系统会根据线段的形状复杂度自动计算初始容差。

形状特征指标

1. 曲折度（Sinuosity）

曲折度 = 线段实际长度 / 首尾直线距离

曲折度 = 1：直线，无弯曲
曲折度 > 1：有弯曲，值越大越曲折

2. 形状复杂度（Shape Complexity）

基于相邻线段之间的角度变化计算：

复杂度计算步骤：
1. 遍历每个中间点，计算前后两条线段的夹角
2. 统计所有角度变化之和
3. 统计显著转折点（角度 > 30°）数量
4. 复杂度 = 平均角度变化 × (1 + 显著转折点比例)

自动容差计算流程

输入：线段坐标数组

1. 计算基础参数
   - 线段总长度
   - 平均点间距 = 总长度 / (点数 - 1)

2. 计算形状特征
   - 曲折度
   - 形状复杂度

3. 计算目标控制点数量
   - 基础目标 = min(60, max(30, 原始点数 × 8%))
   - 复杂度因子 = 1 + 复杂度 × 2
   - 曲折度因子 = 曲折度 × 0.3
   - 调整后目标 = 基础目标 × 复杂度因子 × 曲折度因子

4. 计算初始容差
   - 容差 = 平均间距 × (原始点数 / 目标点数) × 0.3
   - 容差 = 容差 / (1 + 复杂度 × 0.5)  // 复杂度越高，容差越小

输出：自动计算的初始容差值

示例对比

线段类型	原始点数	曲折度	复杂度	自动容差	控制点数
平直海岸线	500	1.2	0.15	0.008	45
复杂岛屿轮廓	500	3.5	0.85	0.003	80
简单矩形边界	200	1.0	0.05	0.012	25

3.2 Chaikin 平滑算法

3.2.1 算法原理

Chaikin 算法是一种角切割曲线平滑算法，通过迭代地在每条线段上插入新点来平滑曲线。

算法步骤（单次迭代）：
1. 对于每条线段 P0-P1：
   - 在距离 P0 为 1/4 处插入点 Q
   - 在距离 P0 为 3/4 处插入点 R
2. 用 Q-R 点序列替换原来的角点
3. 首尾端点保持不变
4. 迭代多次以获得更平滑的效果

3.2.2 算法图解

原始折线：A — B — C

单次迭代：
        Q1    R1
    A ————●———●—————B—————●———●———— C
              Q2      R2

结果：A — Q1 — R1 — Q2 — R2 — C

多次迭代后，折线逐渐逼近平滑曲线

3.2.3 代码实现

function chaikinSmooth(coords: number[][], iterations: number): number[][] {
  if (coords.length < 3 || iterations <= 0) return coords;

  let result = [...coords];
  const iter = Math.ceil(iterations);

  for (let i = 0; i < iter; i++) {
    const newCoords: number[][] = [];

    // 保留起点
    newCoords.push(result[0]);

    for (let j = 0; j < result.length - 1; j++) {
      const p0 = result[j];
      const p1 = result[j + 1];

      // 根据平滑度调整切割比例（0.1 ~ 0.25）
      const factor = 0.1 + (iterations / 10) * 0.15;

      // Q点：距离p0为factor的点
      const q = [
        p0[0] + factor * (p1[0] - p0[0]),
        p0[1] + factor * (p1[1] - p0[1])
      ];

      // R点：距离p0为(1-factor)的点
      const r = [
        p0[0] + (1 - factor) * (p1[0] - p0[0]),
        p0[1] + (1 - factor) * (p1[1] - p0[1])
      ];

      newCoords.push(q, r);
    }

    // 保留终点
    newCoords.push(result[result.length - 1]);

    result = newCoords;
  }

  return result;
}

3.2.4 平滑系数影响

平滑系数	切割比例	效果
0	-	不平滑，保持原始折线
2	0.13	轻微平滑，保留大部分特征
5	0.175	中等平滑，曲线变得圆滑
10	0.25	强平滑，曲线更加平滑但可能丢失细节

3.2.5 自动平滑系数计算

为了使平滑后的线段尽可能贴合原始线段，系统会自动计算初始平滑系数。

核心思想

平滑系数越大，线段越平滑，但会偏离原始线段。自动计算的目标是找到最大平滑系数，同时保证与原始线段的拟合误差不超过阈值。

拟合误差计算

拟合误差 = 原始线段采样点到简化线段的平均距离

计算步骤：
1. 对原始线段进行采样（约100个采样点）
2. 对每个采样点，找到简化线段上最近的点
3. 计算所有采样点到最近点的平均距离

自动计算流程

输入：原始线段坐标、控制点坐标

1. 计算基准误差
   - 基准误差 = 控制点连线与原始线段的拟合误差

2. 设定目标误差阈值
   - 目标误差 = 基准误差 × 1.2（允许20%的偏差）

3. 逐步测试平滑系数
   - 从 0.5 开始，逐步增加到 5.0（步长 0.5）
   - 对每个测试值：
     a. 对控制点应用 Chaikin 平滑
     b. 计算平滑后线段与原始线段的拟合误差
     c. 如果误差 ≤ 目标误差，记录当前平滑系数
     d. 如果误差 > 目标误差，停止测试

4. 返回记录的最大有效平滑系数

输出：自动计算的初始平滑系数

代码实现

function calculateAutoSmoothLevel(original: number[][], controls: number[][]): number {
  if (controls.length < 3) return 0;

  // 计算基准误差
  const baseError = calculateFittingError(original, controls);

  // 目标误差阈值：允许比基准误差多 20%
  const targetError = baseError * 1.2;

  let bestSmooth = 0;

  // 尝试找到最大的平滑系数，使拟合误差不超过阈值
  for (let testSmooth = 1; testSmooth <= 5; testSmooth += 0.5) {
    const smoothed = chaikinSmooth(controls, testSmooth);
    const error = calculateFittingError(original, smoothed);

    if (error <= targetError) {
      bestSmooth = testSmooth;
    } else {
      break;
    }
  }

  return bestSmooth;
}

function calculateFittingError(original: number[][], simplified: number[][]): number {
  if (original.length < 2 || simplified.length < 2) return 0;

  let totalError = 0;
  const sampleStep = Math.max(1, Math.floor(original.length / 100));

  for (let i = 0; i < original.length; i += sampleStep) {
    const point = original[i];

    // 找到简化线段上最近的点
    let minDist = Infinity;
    for (let j = 0; j < simplified.length - 1; j++) {
      const closest = closestPointOnSegment(point, simplified[j], simplified[j + 1]);
      const dist = distance(point, closest);
      if (dist < minDist) minDist = dist;
    }

    totalError += minDist;
  }

  return totalError / Math.ceil(original.length / sampleStep);
}

效果说明

原始线段特征	基准误差	自动平滑系数	效果
平滑曲线	小	3~5	较大平滑，贴合度好
锯齿曲线	大	0~1	较小平滑，保留细节
复杂轮廓	中等	1~3	中等平滑，平衡拟合

四、实现细节

4.1 图层分离策略

为了避免 Modify 交互与平滑预览冲突，采用三个独立图层：

┌─────────────────────────────────────────┐
│  vectorLayer (zIndex: 默认)             │
│  - 原始等值线显示                        │
│  - 保存时更新此图层                      │
└─────────────────────────────────────────┘
┌─────────────────────────────────────────┐
│  previewLayer (zIndex: 99)              │
│  - 显示平滑后的线段预览                  │
│  - 不参与交互                            │
└─────────────────────────────────────────┘
┌─────────────────────────────────────────┐
│  editLayer (zIndex: 100)                │
│  - 只包含控制点要素                      │
│  - Modify 交互仅操作此图层               │
└─────────────────────────────────────────┘

4.2 控制点增删实现

添加控制点（Ctrl + 点击）

function addControlPoint(coordinate: number[]) {
  // 找到最近的线段
  let insertIndex = -1;
  let minDist = Infinity;

  for (let i = 0; i < controlPoints.length - 1; i++) {
    const p1 = controlPoints[i];
    const p2 = controlPoints[i + 1];
    const closestPoint = closestPointOnSegment(coordinate, p1, p2);
    const dist = distance(coordinate, closestPoint);

    if (dist < minDist) {
      minDist = dist;
      insertIndex = i + 1;  // 插入位置
    }
  }

  // 插入新控制点
  controlPoints.splice(insertIndex, 0, coordinate);
}

删除控制点（选中 + Delete）

function deleteControlPoint(index: number) {
  // 至少保留2个控制点
  if (controlPoints.length <= 2) return;

  controlPoints.splice(index, 1);
  selectedControlPointIndex = null;
  displayControlPoints();
}

4.3 交互流程

1. 用户点击"选择线段"按钮
   ↓
2. 启用 Select 交互，高亮选中的线段
   ↓
3. 用户点击"编辑"按钮
   ↓
4. 使用 Douglas-Peucker 生成控制点
   ↓
5. 显示控制点，启用 Modify 交互
   ↓
6. 用户操作：
   - 拖动控制点：实时更新 previewLayer
   - Ctrl+点击：添加控制点
   - 点击选中 + Delete：删除控制点
   - 调整平滑系数：更新 previewLayer
   ↓
7. 保存/取消：
   - 保存：应用平滑后的坐标到原线段
   - 取消：恢复原始坐标

五、性能优化

5.1 控制点数量限制

为了避免控制点过多导致交互卡顿，可以限制最大控制点数量：

function generateControlPoints(coords: number[][], maxPoints: number = 100) {
  let tolerance = initialTolerance;
  let result = douglasPeucker(coords, tolerance);

  // 自动增大容差直到控制点数量 <= maxPoints
  while (result.length > maxPoints && tolerance < 1) {
    tolerance *= 1.5;
    result = douglasPeucker(coords, tolerance);
  }

  return result;
}

5.2 实时预览优化

平滑操作频繁触发时，使用防抖优化：

const applySmoothDebounced = debounce(applySmooth, 50);

六、总结

本实现通过以下技术组合实现了等值线编辑功能：

功能	技术方案
线段选择	OpenLayers Select 交互
控制点提取	Douglas-Peucker 算法
控制点编辑	OpenLayers Modify 交互
曲线平滑	Chaikin 算法
图层管理	分离编辑层与预览层

这种设计使得用户可以直观地编辑等值线，同时保持较好的性能和用户体验。如需源码请私信
