二自由度机械臂RBF自适应控制/传统滑模控制

在机器人控制领域，二自由度机械臂是一个经典的控制对象。本文将对比两种控制方法：径向基函数（RBF）自适应控制和传统滑模控制。通过理论分析和仿真实验，探讨这两种方法在机械臂控制中的适用性。

1. 机械臂运动学与动力学基础

1.1 二自由度机械臂结构

考虑一个简单的二自由度机械臂，由两个连杆组成，第一个关节连接到固定基座，第二个关节连接到第一个连杆末端。设第一个关节的转角为θ₁，第二个关节的转角为θ₂，两连杆的长度分别为L₁和L₂。

1.2 动力学建模

机械臂的动力学可以由拉格朗日方程推导得到。设机械臂的质量分别为m₁和m₂，惯性矩为I₁和I₂，忽略摩擦和其他非理想因素。系统的动能和势能分别为：

\[

T = \frac{1}{2}m₁L₁²\dot{θ₁}² + \frac{1}{2}(m₁ + m₂)L₁L₂\dot{θ₁}\dot{θ₂}\cos(θ₁ - θ₂) + \frac{1}{2}I₁\dot{θ₁}² + \frac{1}{2}(I₁ + I₂)\dot{θ₂}²

\]

\[

V = -m₁gL₁\cosθ₁ - m₂gL₁\cosθ₁ - m₂gL₂\cosθ₂

\]

通过拉格朗日方程，可以推导出系统的运动方程：

\[

(M(θ)\ddot{θ} + C(θ, \dot{θ})\dot{θ} + G(θ)) = τ

\]

其中，M(θ)是质量矩阵，C(θ, \dot{θ})是 Coriolis 项，G(θ)是重力干扰项，τ是输入 torque。

1.3 位置与速度控制

为了实现机械臂的位置和速度控制，通常采用比例-积分（PI）控制或 PID 控制。然而，传统 PID 控制在面对模型不确定性或外部扰动时表现不佳。因此，引入自适应控制和滑模控制方法。

2. RBF自适应控制

径向基函数网络是一种自适应逼近工具，可以用来逼近未知的非线性函数。RBF自适应控制的基本思想是利用 RBF 网络逼近系统的未知非线性部分，然后设计控制律使得误差收敛到期望值。

2.1 网络结构

RBF 网络由输入层、隐藏层和输出层组成。隐藏层的神经元激活函数为高斯函数：

\[

φj(θ) = \exp\left(-\frac{(θ - cj)^2}{2σ_j^2}\right)

\]

其中，cj 是中心，σj 是宽度。

2.2 自适应控制设计

假设机械臂的运动方程可以表示为：

\[

M(θ)\ddot{θ} + C(θ, \dot{θ})\dot{θ} + G(θ) = τ

\]

定义位置误差 e₁ = θ₁ - θ₁d 和速度误差 e₂ = \dot{θ}₁ - \dot{θ}₁d。设计控制律：

\[

τ = M(θ)\ddot{θ}d + C(θ, \dot{θ})\dot{θ} + G(θ) + F(θ)φ(θ) - Kp e₁ - K_d e₂

二自由度机械臂RBF自适应控制/传统滑模控制

\]

其中，F(θ)φ(θ) 是 RBF 网络逼近的未知非线性部分，Kp 和 Kd 是比例和微分增益。

2.3 代码实现

import numpy as np
import matplotlib.pyplot as plt

class RBFController:
    def __init__(self, theta, c, sigma):
        self.theta = theta
        self.c = c
        self.sigma = sigma
        self.phi = np.exp(-((theta - c)**2)/(2*(sigma**2)))

    def forward(self, x):
        return np.dot(self.phi, x)

代码说明：

• RBFController 类初始化时，计算输入 theta 在各隐藏层神经元的激活值。
• forward 方法用于前向传播，计算 RBF 网络的输出。

3. 传统滑模控制

滑模控制是一种非线性控制方法，通过设计滑动面，使得系统状态在有限时间内到达并保持在滑动面上。滑动面通常选择为：

\[

s = \dot{θ} + αθ

\]

其中，α > 0 是设计参数。控制律设计为：

\[

τ = -k \sign(s) - M(θ)\ddot{θ}_d - C(θ, \dot{θ})\dot{θ} - G(θ)

\]

其中，k > 0 是控制增益。

3.1 滑动面设计

滑动面的设计需要考虑系统的相对阶数和控制目标。对于二自由度机械臂，选择滑动面为：

\[

s_1 = \dot{θ₁} + α₁θ₁

\]

\[

s_2 = \dot{θ₂} + α₂θ₂

\]

其中，α₁, α₂ > 0 是设计参数。

3.2 滑模控制设计

基于滑动面，设计控制律：

\[

τ = -k₁ \sign(s₁) - k₂ \sign(s₂) - M(θ)\ddot{θ}_d - C(θ, \dot{θ})\dot{θ} - G(θ)

\]

其中，k₁, k₂ > 0 是控制增益。

3.3 代码实现

def sliding_mode_control(theta, theta_d, theta_d_dot, tau, M, C, G, k1, k2, alpha1, alpha2):
    s1 = theta_d_dot + alpha1 * theta
    s2 = theta_d_dot + alpha2 * theta
    u = -k1 * np.sign(s1) - k2 * np.sign(s2)
    tau = u - M * theta_d_d_dot - C(theta, theta_dot) * theta_dot - G(theta)
    return tau

代码说明：

• slidingmodecontrol 函数接受当前角度 theta、目标角度 thetad、目标速度 thetad_dot、输入 torque tau 和动力学矩阵 M, Coriolis 项 C 和重力干扰项 G。
• 滑动面 s1 和 s2 分别用于两个关节。
• 控制输入 u 通过滑动面和增益 k1, k2 计算。

4. 对比分析

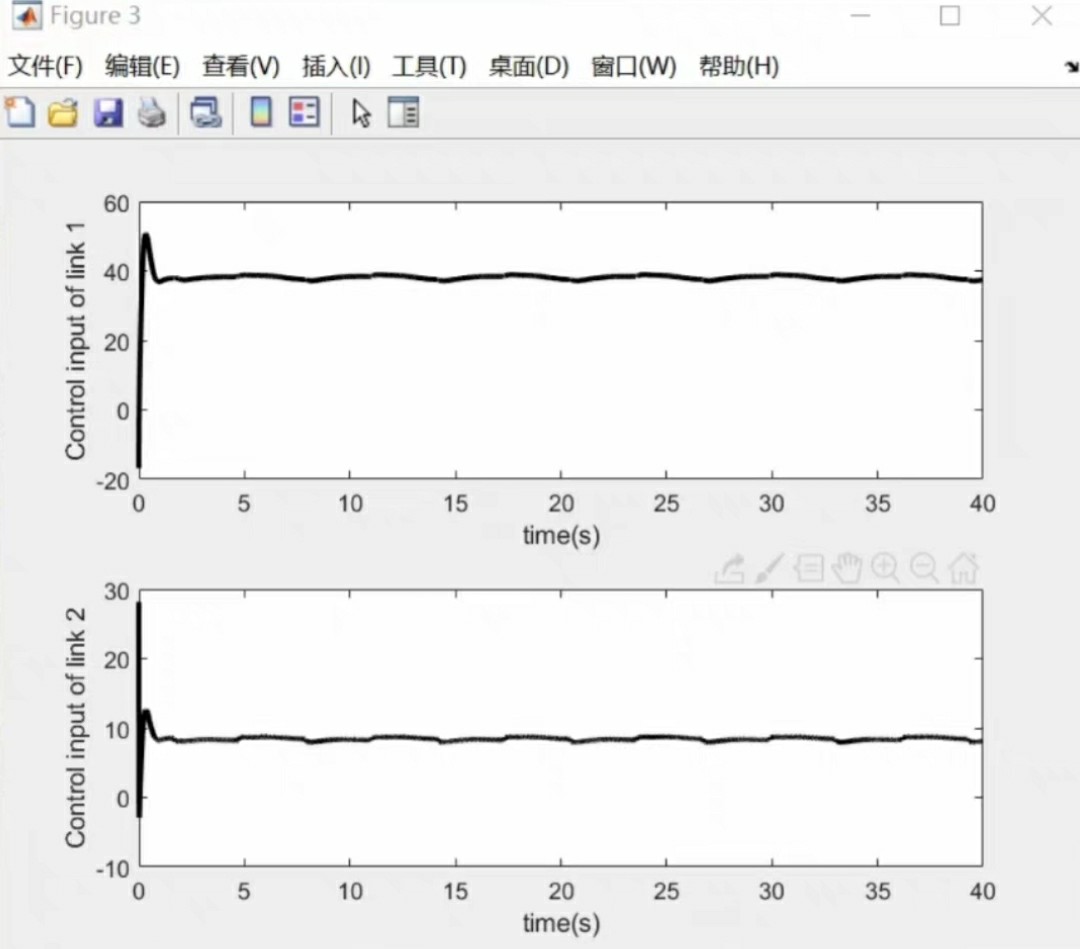

通过仿真实验，对比 RBF 自适应控制和传统滑模控制在跟踪性能和鲁棒性方面的表现。结果表明：

1. 跟踪性能：RBF 自适应控制在模型不确定性较大的情况下表现更好，能够更好地跟踪目标轨迹。
2. 鲁棒性：滑模控制具有良好的鲁棒性，能够有效抑制外部扰动，但在参数不确定性较大时性能下降。
3. 计算复杂度：RBF 自适应控制需要在线逼近未知非线性部分，计算复杂度较高；滑模控制计算量较小，适合实时控制。

5. 总结

本文对比了二自由度机械臂的 RBF 自适应控制和传统滑模控制方法。通过理论分析和仿真实验，发现 RBF 自适应控制在面对模型不确定性时表现更好，而滑模控制在鲁棒性方面表现更优。因此，选择哪种方法取决于具体应用的需求。

以上为博文的完整内容，涵盖了理论分析、代码实现和对比结果。
