1 概述

本指南简要介绍 BAR6216-R ADS-B 接收机系统的组装与启用方法，系统安装操作并非复杂，但需具备相关技能，具体要求如下：a) 将 ADS-B 接收机及天线安装在外部桅杆或建筑结构上，需掌握相应的安装操作技能；b) 户外安装需考虑防雷问题，否则可能造成设备严重损坏，还会对人员产生人身安全风险；c) 配置电脑与 ADS-B 接收机的网络运行环境，需具备基础的计算机网络知识。

本指南仅为系统组装提供通用指导，并非完整的安装说明。涉及防雷、浪涌保护、接地等相关问题，建议始终咨询专业安装人员。首次搭建该系统时，建议先在室内测试各组件的运行状态，再进行户外安装。BAR6216-R ADS-B 接收机系统有多种配置套装，部分组件随套装附赠，部分需用户自行准备。

2 ADS-B天线组装

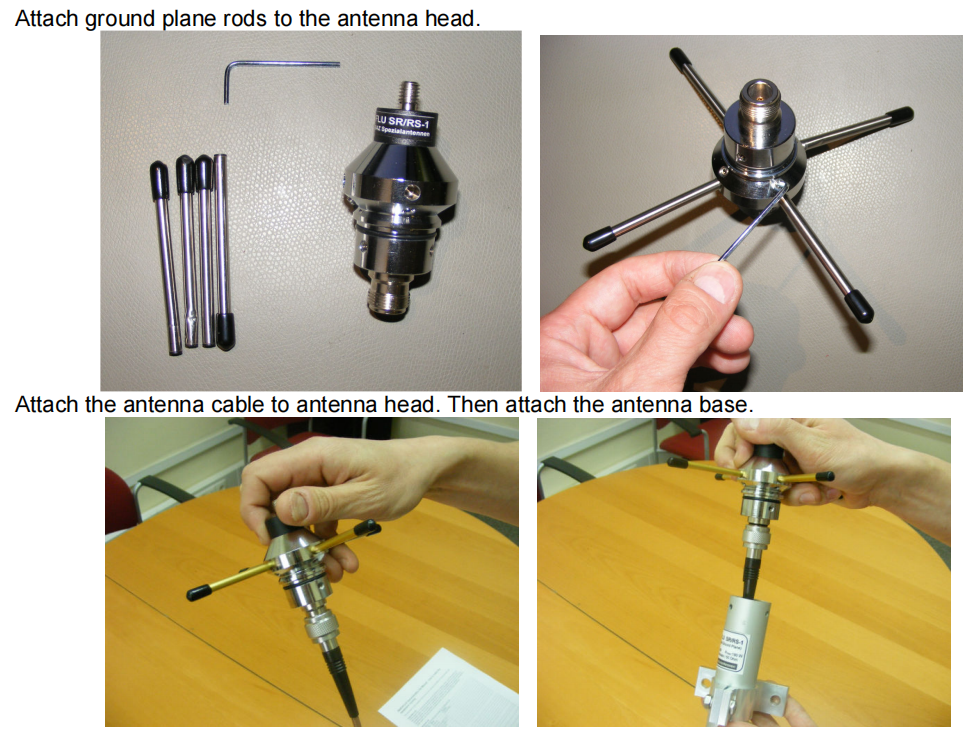

1. 将接地平面杆安装至天线头部；
2. 将天线线缆连接到天线头部，随后安装天线底座；

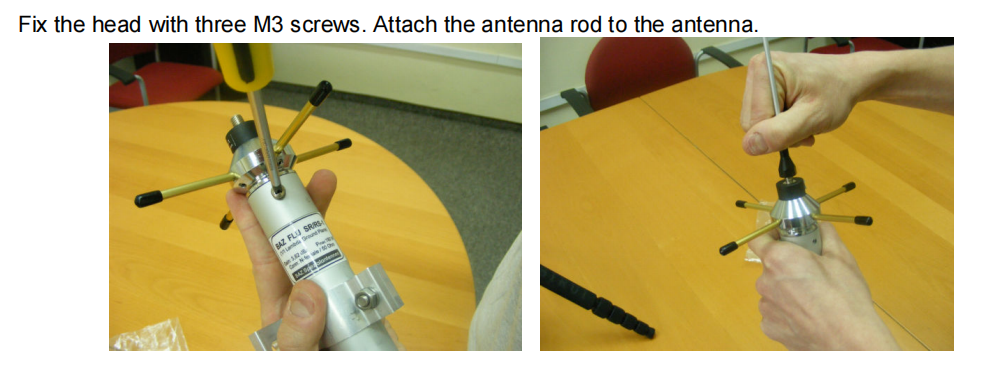

3. 用三颗 M3 螺丝固定天线头部，将天线杆装配到天线上。

3 ADS-B天线安装

ADS-B天线安装需做好防雷防护措施，仅可在无直接雷击风险的区域安装 ADS-B 接收机、天线及线缆，同时需为 ADS-B 接收机做好接地处理，防雷相关安装操作建议咨询专业防雷人员。天线的固定方式有多种，可根据实际安装场景选择适配的方式。

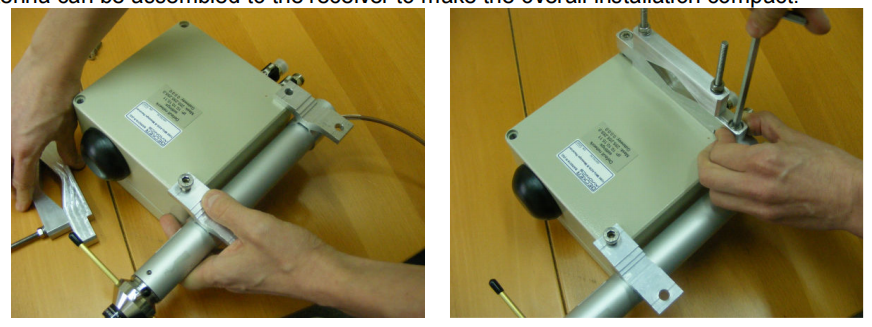

3.1 天线与 ADS-B 接收机一体化固定

可将天线直接装配在 ADS-B 接收机上，实现整体安装的紧凑化。

3.2 天线固定在桅杆上

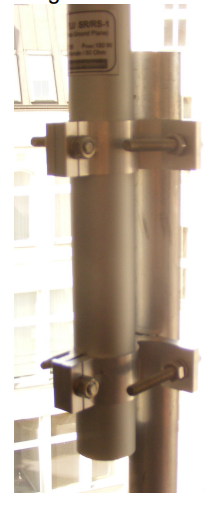

可利用配套配件将天线安装在桅杆上。

3.3 双天线使用方式

若桅杆或周边建筑遮挡部分天空，可使用两根天线，以此减少信号盲区、提升信号覆盖范围，两根天线均可采用上述任意一种安装方式。

4 ADS-B 接收机安装

ADS-B 接收机安装需做好防雷防护措施，仅可在无直接雷击风险的区域安装 ADS-B 接收机、天线及线缆，同时需为 ADS-B 接收机和线缆做好接地处理，防雷相关安装操作建议咨询专业防雷人员。安装时需保证 ADS-B 接收机的接口朝下，且安装位置需具备良好的天空视野，这是 ADS-B 接收机内置 GPS 模块正常工作的必要条件。

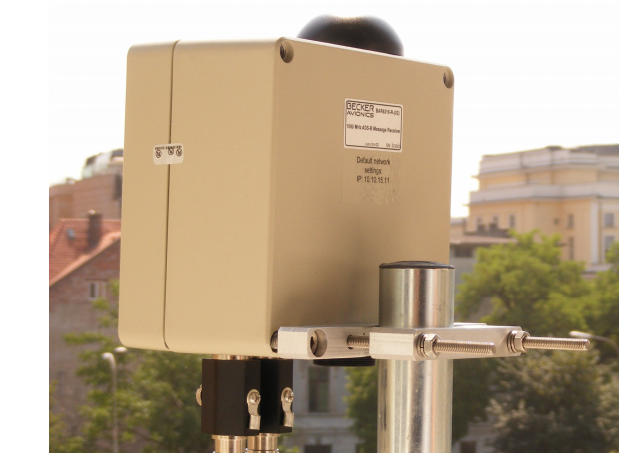

4.1 接收机装配在垂直杆上

可将 ADS-B 接收机直接装配在垂直桅杆上。

4.2 接收机装配在水平杆上

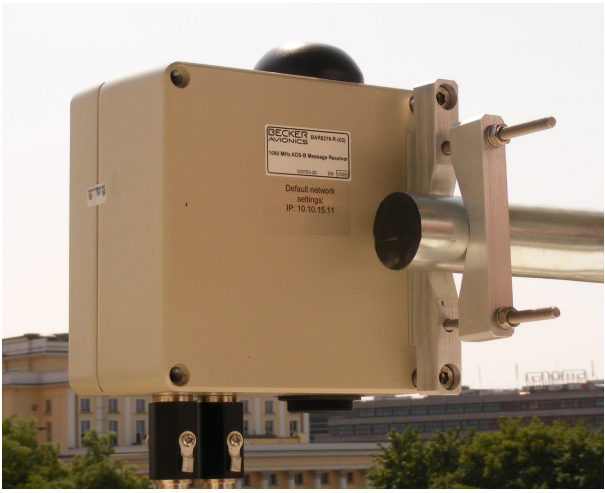

可将 ADS-B 接收机直接装配在水平桅杆上。

5 天线与 ADS-B 接收机的连接

连接操作需做好防雷防护措施，仅可在无直接雷击风险的区域开展相关连接工作，同时需为 ADS-B 接收机和线缆做好接地处理，防雷相关操作建议咨询专业防雷人员。

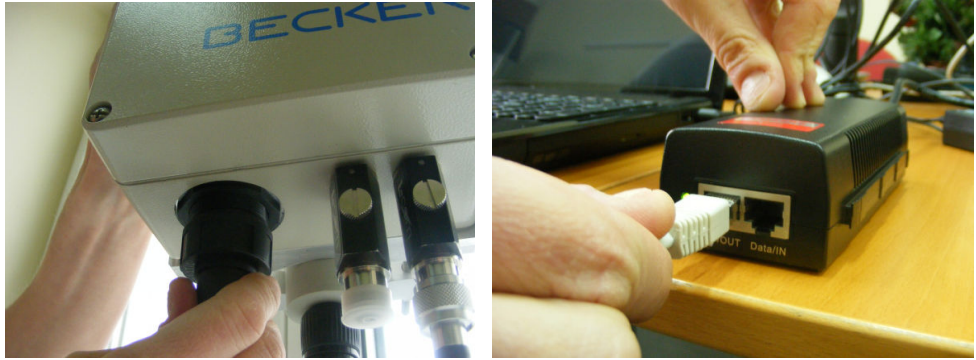

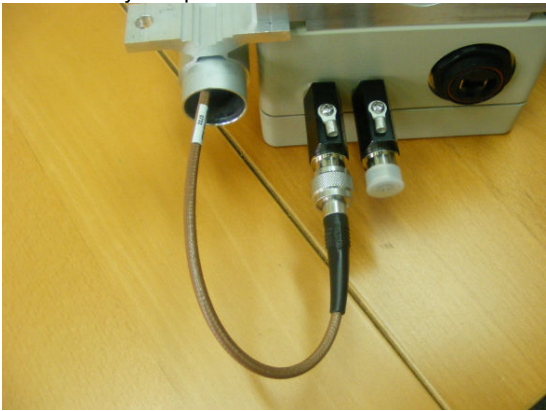

1. 将天线线缆连接至 ADS-B 接收机的对应接口；
2. 建议使用套装配套的天线线缆，若自行选用其他线缆，应尽量缩短线缆长度并选用低损耗线缆，降低信号衰减影响；
3. 若仅使用单根天线，可连接 ADS-B 接收机的任意一个天线接口，未使用的接口需用保护盖封闭。

6 局域网（LAN）线缆连接

连接操作需做好防雷防护措施，仅可在无直接雷击风险的区域开展相关连接工作，同时需为 ADS-B 接收机和线缆做好接地处理，防雷相关操作建议咨询专业防雷人员。多数安装场景中，需在以太网供电（PoE）注入器端的局域网线缆连接处加装浪涌保护设备，具体可咨询防雷、浪涌保护专业人员。

1. 可使用套装配套的局域网线缆，也可利用套装附赠的连接器自制线缆，连接器附带线缆组装说明；
2. 局域网连接的整体线缆长度（含户外和室内部分）不应超过 100 米（300 英尺）；

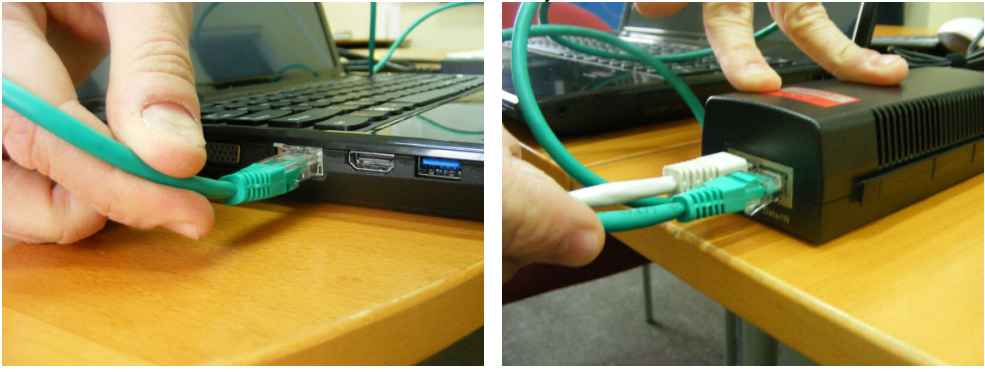

3. 将户外局域网线缆连接至 ADS-B 接收机，以及 PoE 注入器标有 P+DOUT 的输入接口；
4. 将室内局域网线缆连接至电脑，以及 PoE 注入器标有 Data/IN 的接口。

7 电脑配置

ADS-B 接收机出厂默认配置为直接与电脑连接的工作模式，本章节介绍该直连模式的搭建方法，该接收机也可在带动态主机配置协议（DHCP）服务器的网络中运行，相关网络配置方法见第 8 章。配置电脑网络需具备基础的网络知识，若对操作不熟悉，可寻求网络管理员的协助。修改电脑网络配置可能导致电脑断开其他网络连接（如互联网、企业内部资源网络），建议在操作前确认可恢复原有网络配置后，再进行修改。以下操作基于 ADS-B 接收机的出厂配置，若接收机配置已更改，需对应调整操作步骤。

1. 将电脑的网络接口设置为静态 IP 地址，ADS-B 接收机的出厂默认 IP 地址为 10.10.15.11，电脑可参考设置：IP 地址 10.10.15.1，子网掩码 255.255.255.0；
2. 可通过 ping 接收机 IP 地址的方式，验证网络配置是否正常；

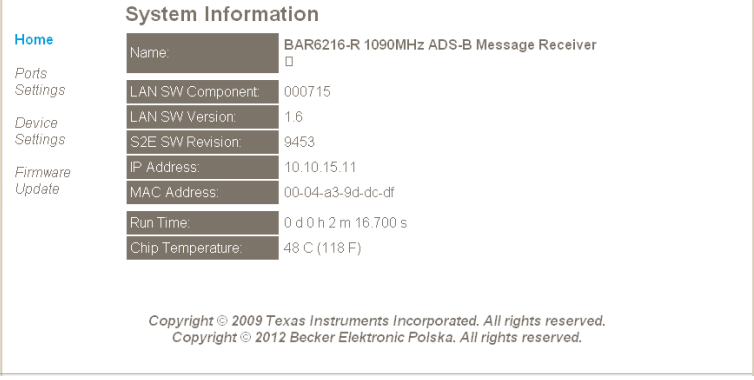

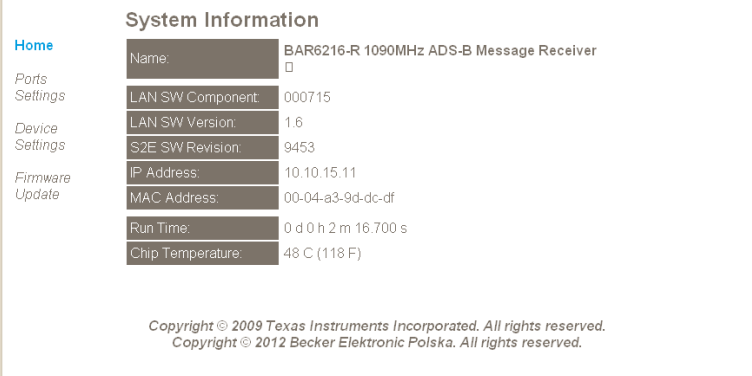

3. 网络配置正常后，打开网页浏览器，输入接收机 IP 地址 10.10.15.11 进行访问，成功连接后可查看接收机的网页管理界面，界面将显示系统信息（含接收机型号、IP 地址、MAC 地址、芯片温度等）。

8 ADS-B 接收机网络配置修改

BAR6216-R ADS-B 接收机支持两种网络配置模式：静态 IP 模式、DHCP 服务器自动分配 IP 模式，接收机出厂默认采用静态 IP 模式，地址为 10.10.15.11，若需修改配置，可按以下方法操作。

8.1 已知接收机 IP 地址时的配置修改

1. 打开网页浏览器，输入接收机的 IP 地址，进入接收机的网页管理界面；

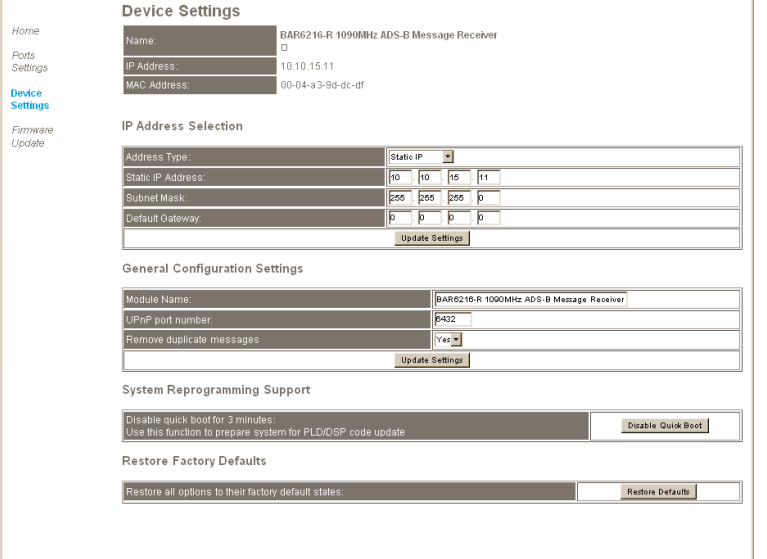

2. 点击界面中的 “Device Settings（设备设置）” 选项，进入设备配置页面；
3. 在 “IP Address Selection（IP 地址选择）” 区域修改网络配置，完成后点击该区域的 “Update Settings（更新设置）” 按钮即可。

8.2 未知接收机 IP 地址时的配置修改

若无法确定接收机的 IP 地址，可使用配套光盘中的 p000997.exe 应用程序修改网络配置，具体操作方法详见该程序的使用手册。

9 运行 Airview 软件

Airview 为ADS-B演示类软件，可与 BAR6216-R ADS-B 接收机建立连接，展示接收机探测到的空中交通信息。该软件仅用于系统运行效果演示，不适用其他任何场景，软件为现状提供。

9.1 Airview 软件安装

将配套光盘中的 airview.exe 文件复制到电脑的指定位置（如桌面）即可，无需额外安装步骤。

9.2 Airview 软件与 ADS-B 接收机的连接

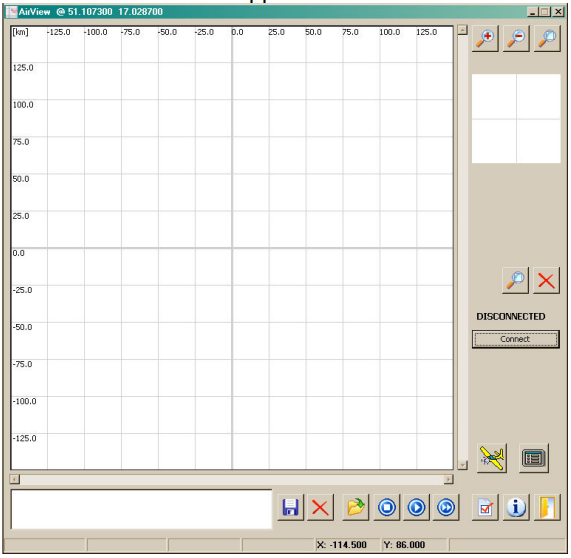

1. 启动 Airview 软件，打开主界面后，点击界面右下角的设置按钮；

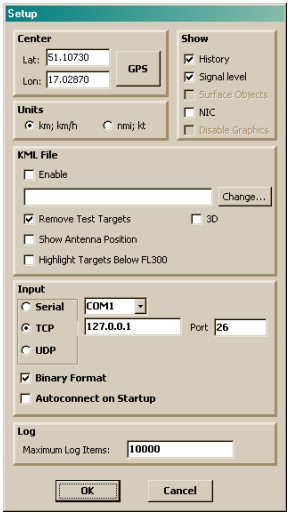

2. 在弹出的设置对话框中，于 “Input（输入）” 面板进行如下配置：勾选 “TCP” 选项，输入 ADS-B 接收机的 IP 地址（出厂配置为 10.10.15.11）和端口号（出厂配置为 26），选择二进制格式选项；

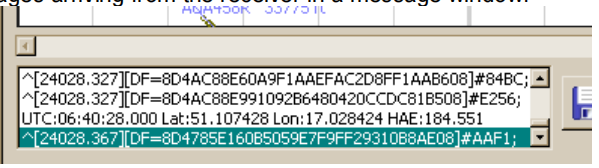

3. 点击 “OK（确定）” 关闭设置对话框，在软件主界面点击 “Connect（连接）” 按钮，建立软件与接收机的连接，成功后可在消息窗口查看接收机传输的信息。

9.3 天线位置设置

Airview 软件可展示选定中心位置方圆 150 公里范围内的空中交通信息，在新的场地使用系统时，需设置天线位置，以保证空中交通信息的正常显示。

1. 点击软件的设置按钮，在弹出的设置对话框中，于 “Center（中心）” 面板输入所在位置的坐标，可手动输入，也可借助内置 GPS 模块自动获取；

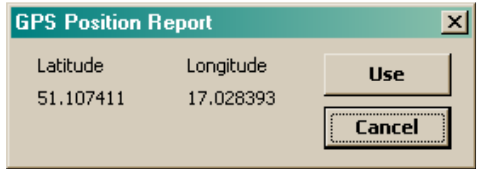

2. 若使用 GPS 模块获取坐标，点击 “GPS” 按钮，在弹出的 GPS 对话框中等待坐标加载（接收机需具备良好的天空视野，GPS 模块才能正常定位），坐标显示后点击 “Use（使用）”，即可将 GPS 定位坐标设为中心位置，随后关闭 GPS 对话框；

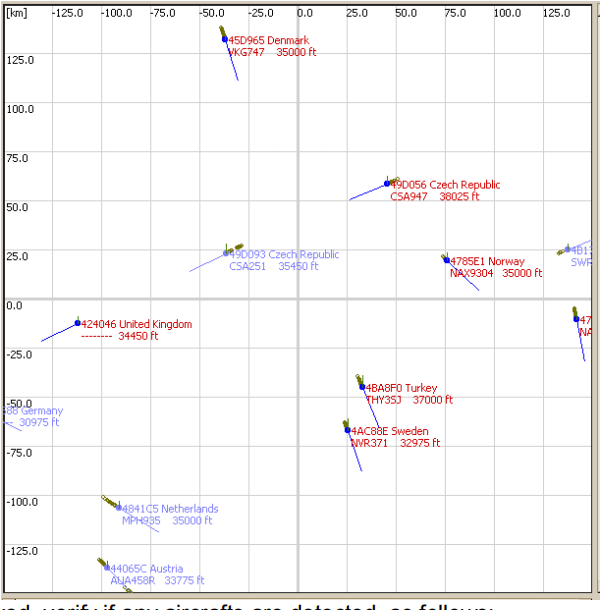

3. 在设置对话框中点击 “OK（确定）”，保存设置后即可在软件主界面查看空中交通信息。

无航空器显示的排查方法

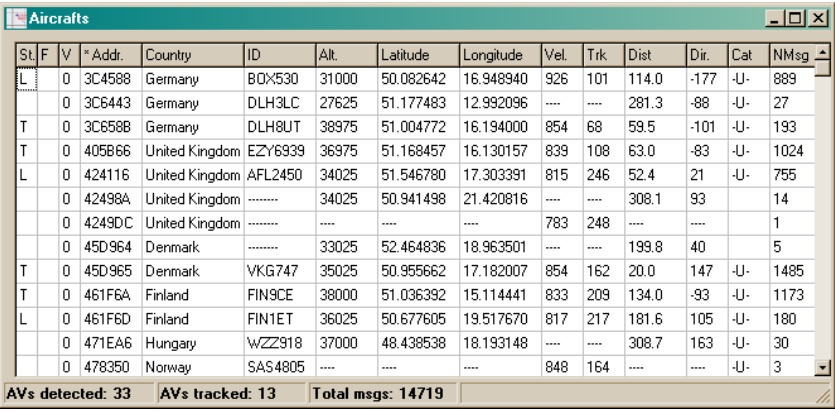

若软件主界面未显示航空器，可先点击界面中的航空器图标，查看探测到的航空器列表，再根据以下情况排查：

1. 列表中有航空器但主界面未显示：a) 航空器位置信息未获取：查看列表中的经纬度列，确认是否为空；b) 航空器超出显示范围：查看列表中的距离列，同时核对软件主界面标题栏的地图中心位置是否与实际位置一致；c) 航空器位置信息过期：若航空器位置信息 15 秒内未更新，将从主界面消失。
2. 列表中无航空器：a) 天线与 ADS-B 接收机的连接存在问题；b) 探测范围内无空中交通，或范围内航空器未配备 ADS-B 发射器；c) 天线安装位置的天空视野不佳，影响信号接收。

10 借助谷歌地球查看空中交通

Airview 软件可定期生成 KML 格式文件，该文件可在谷歌地球中打开，实现地形上的空中交通可视化展示。使用该功能需满足两个条件：电脑上已安装谷歌地球软件、电脑已连接互联网。

10.1 配置 Airview 软件生成 KML 文件

1. 启动 Airview 软件，确认软件与 ADS-B 接收机连接正常且可显示空中交通信息后，点击设置图标；

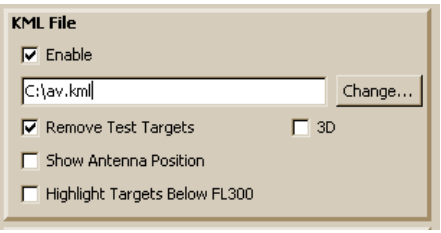

2. 在弹出的设置对话框中，于 “KML File（KML 文件）” 面板进行如下配置：设置 KML 文件的保存路径和文件名（如 C:\av.kml），勾选 “Enable（启用）” 选项；
3. 点击 “OK（确定）”，保存设置后软件将开始生成 KML 文件。

10.2 配置谷歌地球显示空中交通

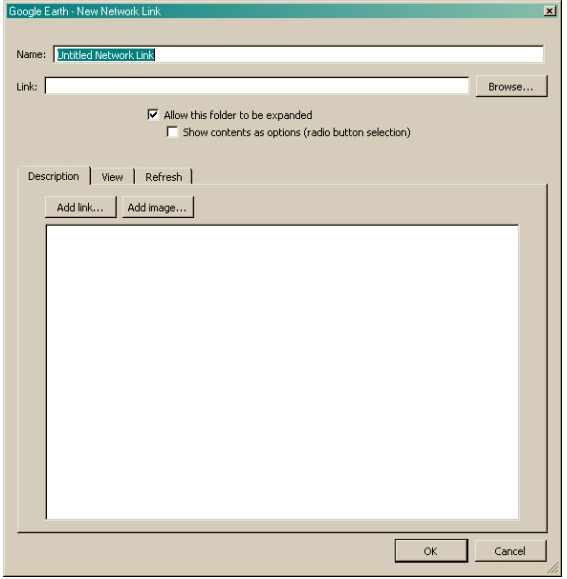

1. 启动谷歌地球软件，在主菜单中选择 “Add（添加）->Network Link（网络链接）”，弹出配置对话框；
2. 在对话框中进行如下配置：自定义链接名称（如 BAR6216），在 “Link（链接）” 栏输入 Airview 软件生成的 KML 文件路径（如 C:\av.kml），切换至 “Refresh（刷新）” 选项卡，将 “Time-Based Refresh（基于时间的刷新）” 设置为 “Periodically（定期）”；

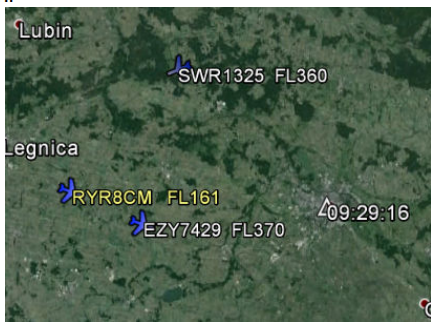

3. 点击 “OK（确定）” 保存配置，将谷歌地球的视野切换至所在区域，即可在地形上查看航空器图标及相关空中交通信息。
