全向底盘（如麦克纳姆轮或全向轮）天生存在运动学耦合特性（即 X 轴运动往往会干扰 Y 轴），而 MRAC 正是解决这一非线性干扰、应对负载动态变化的“利器”。

1、主要特点
MRAC 的核心在于引入一个“理想模型”来指导实际控制。对于全向底盘，其特点主要体现在以下三个维度：
. 动态解耦能力（对抗运动学耦合）
全向轮底盘在斜向运动时，由于辊子摩擦力的各向异性，X 轴的速度指令往往会产生 Y 轴的干扰力（反之亦然）。
MRAC 机制： 系统建立一个理想的“无耦合”参考模型。控制器通过实时监测实际运动与理想模型的偏差，利用自适应律（如 MIT 规则或梯度下降）自动计算出一个解耦补偿系数。
效果： 即使底盘物理结构存在不对称或耦合干扰，算法也能自动“学会”抵消这种干扰，使机器人严格沿着指令轨迹运动。
. 负载与摩擦系数的在线辨识
全向轮对地面摩擦系数非常敏感。当机器人抓取重物（负载增加）或从地毯移动到光滑瓷砖（摩擦突变）时，传统的 PID 参数往往会失效。
MRAC 机制： 它不依赖固定的参数，而是通过最小化“实际输出”与“参考模型输出”之间的误差，实时调整控制增益。
效果： 无论底盘是空载还是满载，系统都能保持一致的动态响应特性（如相同的加速时间和超调量）。
. 鲁棒性极强的轨迹跟踪
相比于简单的开环运动学解算，MRAC 能够处理未建模的动态特性（如电池电压下降导致的扭矩衰减）。它强迫实际系统的极点配置跟随参考模型，确保在复杂工况下轨迹跟踪的高精度。

2、应用场景
这种控制策略通常用于对运动精度和稳定性要求极高的场合：
. 狭窄空间的高精度仓储物流（AGV/AMR）
场景描述： 在密集货架间进行横向平移或斜向插入。
价值： 麦克纳姆轮在横移时极易打滑跑偏。MRAC 能实时修正横向运动的耦合误差，防止机器人剐蹭货架，实现毫米级的入库精度。
. 移动操作平台（Mobile Manipulator）
场景描述： 底盘上搭载机械臂，当机械臂伸出抓取物体时，底盘的重心和负载力矩会发生剧烈变化。
价值： 传统控制会导致底盘在机械臂动作时发生晃动或位移。MRAC 能快速适应重心的动态偏移，充当机械臂的“稳像云台”。
. 复杂地面的巡检与安防机器人
场景描述： 机器人在不同摩擦系数的混合地面（如环氧地坪与防滑垫交界处）巡逻。
价值： 消除因地面摩擦不均导致的“跑偏”现象，确保巡检路径的严格重合。

3、需要注意的事项
在 Arduino 平台上实现全向底盘的 MRAC 极具挑战性，需重点关注以下问题：
. 算力瓶颈与采样频率
问题： MRAC 涉及矩阵运算（如雅可比矩阵计算）和微分方程求解。标准的 Arduino Uno/Nano (ATmega328P) 算力严重不足，会导致控制周期过长（>20ms），引发系统震荡。
建议： 必须使用高性能 MCU，如 ESP32、Teensy 4.x 或 STM32。控制频率至少应保持在 100Hz 以上，最好达到 500Hz。
. 参考模型的设计陷阱
问题： 参考模型不能设计得过于“完美”或响应过快。如果模型带宽超过了物理电机的极限，自适应律会为了强行跟踪模型而导致控制量饱和（积分饱和），引发系统发散。
建议： 参考模型通常设计为一阶惯性环节，其时间常数应略大于实际电机的物理响应时间，留有余量。
. 传感器噪声与微分爆炸
问题： MRAC 的自适应律往往依赖于速度的导数（加速度）。编码器的量化噪声或 IMU 的高频抖动，经过微分运算后会被放大，导致自适应参数剧烈跳变。
建议： 必须在反馈回路中加入低通滤波器或卡尔曼滤波，对速度和位置信号进行平滑处理，防止“噪声驱动自适应”。
. 稳定性证明与参数整定
问题： 自适应增益的选择非常敏感。过大导致震荡，过小导致收敛慢。
建议： 虽然工程上常用试错法，但专业开发应基于 Lyapunov 稳定性理论 设计自适应律，从数学上保证误差 收敛于 0，避免系统失控。

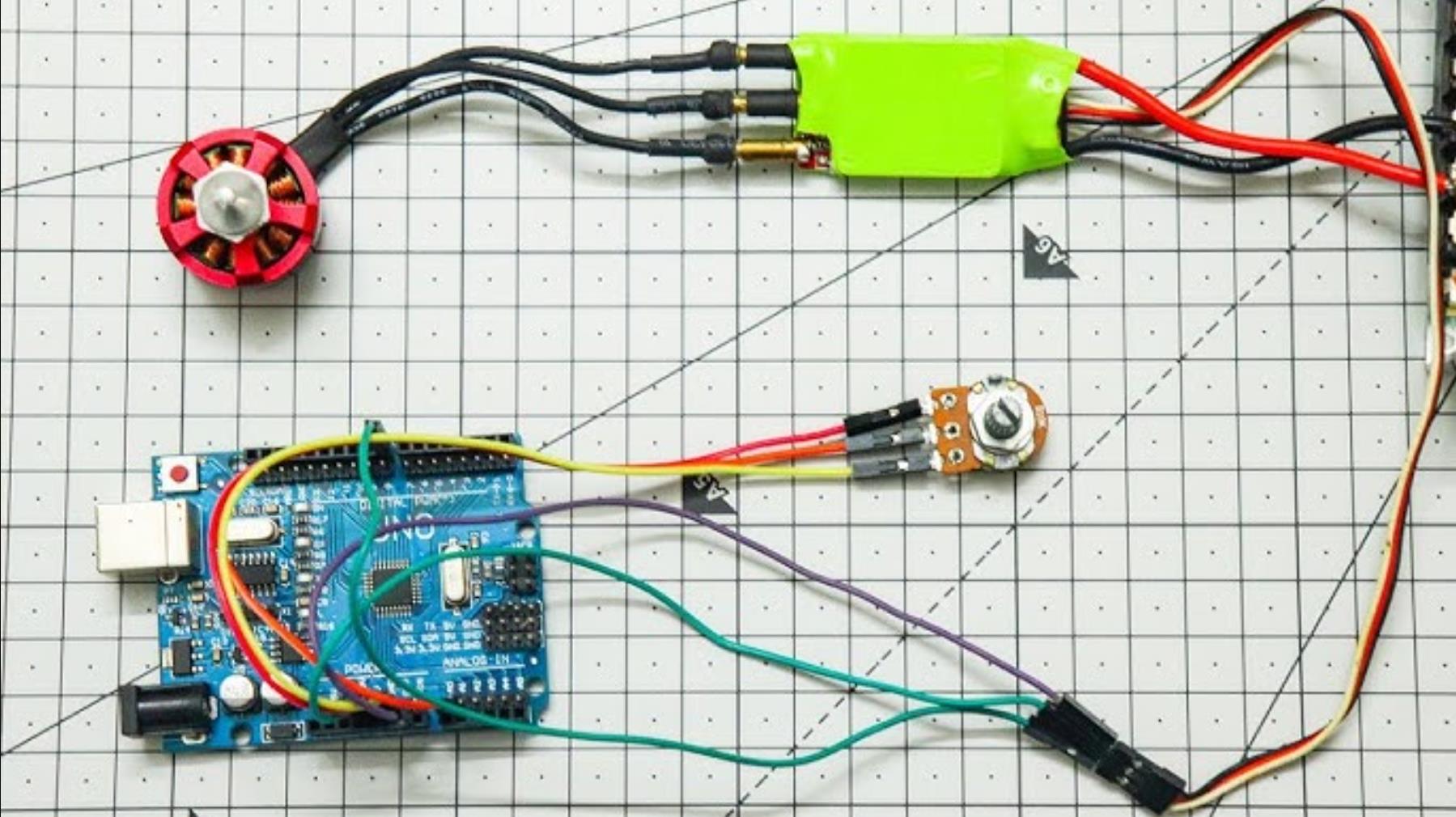

1、基于ESP32的全向机器人底盘MRAC控制（简化版）

#include <ESP32Servo.h>
#include <Wire.h>

// 定义电机引脚和PWM参数
#define MOTOR_FL_PWM 12
#define MOTOR_FR_PWM 13
#define MOTOR_RL_PWM 14
#define MOTOR_RR_PWM 15
#define PWM_FREQ 500  // PWM频率500Hz

// 定义参考模型参数（简化二阶系统）
float ref_vx = 0.0, ref_vy = 0.0, ref_omega = 0.0;  // 参考速度指令
float ref_vx_ref = 0.0, ref_vy_ref = 0.0, ref_omega_ref = 0.0;  // 参考模型输出
float ref_model_damping = 0.7;  // 阻尼系数
float ref_model_wn = 10.0;     // 自然频率

// 定义可调系统参数（实际机器人动力学参数未知，需在线辨识）
float est_mass = 5.0;  // 估计质量（kg）
float est_inertia = 0.5;  // 估计转动惯量（kg·m²）

// 定义自适应律参数（MRAC核心）
float adapt_gain_vx = 0.1, adapt_gain_vy = 0.1, adapt_gain_omega = 0.1;  // 自适应增益
float error_vx = 0.0, error_vy = 0.0, error_omega = 0.0;  // 跟踪误差
float theta_vx = 0.0, theta_vy = 0.0, theta_omega = 0.0;  // 自适应参数（控制增益补偿）

// 定义电机PWM输出（简化，实际需通过ESC或FOC驱动）
Servo escFL, escFR, escRL, escRR;

void setup() {
  Serial.begin(115200);
  // 初始化PWM
  ESP32PWM::allocateTimer(0);
  escFL.setPeriodHertz(PWM_FREQ);
  escFR.setPeriodHertz(PWM_FREQ);
  escRL.setPeriodHertz(PWM_FREQ);
  escRR.setPeriodHertz(PWM_FREQ);
  escFL.attach(MOTOR_FL_PWM, 1000, 2000);
  escFR.attach(MOTOR_FR_PWM, 1000, 2000);
  escRL.attach(MOTOR_RL_PWM, 1000, 2000);
  escRR.attach(MOTOR_RR_PWM, 1000, 2000);
}

void loop() {
  // 1. 接收目标速度指令（示例：沿X轴移动0.5m/s，旋转0.2rad/s）
  ref_vx = 0.5;
  ref_omega = 0.2;

  // 2. 参考模型更新（简化二阶动态响应）
  ref_vx_ref = ref_model_wn * ref_model_wn / (ref_model_wn * ref_model_wn + 2 * ref_model_damping * ref_model_wn * 0.01 + 0.01) * ref_vx;
  ref_omega_ref = ref_model_wn * ref_model_wn / (ref_model_wn * ref_model_wn + 2 * ref_model_damping * ref_model_wn * 0.01 + 0.01) * ref_omega;

  // 3. 计算跟踪误差（实际需通过编码器/IMU反馈实际速度，此处简化）
  float actual_vx = 0.0, actual_omega = 0.0;  // 实际速度（需替换为传感器反馈）
  error_vx = ref_vx_ref - actual_vx;
  error_omega = ref_omega_ref - actual_omega;

  // 4. MRAC自适应律更新（基于李雅普诺夫稳定性理论）
  theta_vx += adapt_gain_vx * error_vx * ref_vx;
  theta_omega += adapt_gain_omega * error_omega * ref_omega;

  // 5. 计算控制力/力矩（简化，实际需通过逆运动学分配到各电机）
  float Fx = theta_vx * ref_vx;  // X轴控制力
  float Tz = theta_omega * ref_omega;  // Z轴控制力矩

  // 6. 全向运动学逆解（将Fx、Tz分解为四个轮子的转速）
  float R = 0.05;  // 轮子半径（m）
  float L = 0.2;   // 轮子间距（前后/左右，m）
  float w_fl = (Fx - Tz / L) / (4 * R);  // 左前轮转速
  float w_fr = (Fx + Tz / L) / (4 * R);  // 右前轮转速
  float w_rl = (Fx - Tz / L) / (4 * R);  // 左后轮转速
  float w_rr = (Fx + Tz / L) / (4 * R);  // 右后轮转速

  // 7. 发送PWM指令到电机（简化，实际需考虑ESC的双向控制）
  uint16_t pwm_fl = map(abs(w_fl * 1000), 0, 1000, 1000, 2000);  // 转速映射到PWM脉宽
  uint16_t pwm_fr = map(abs(w_fr * 1000), 0, 1000, 1000, 2000);
  uint16_t pwm_rl = map(abs(w_rl * 1000), 0, 1000, 1000, 2000);
  uint16_t pwm_rr = map(abs(w_rr * 1000), 0, 1000, 1000, 2000);

  escFL.writeMicroseconds(pwm_fl);
  escFR.writeMicroseconds(pwm_fr);
  escRL.writeMicroseconds(pwm_rl);
  escRR.writeMicroseconds(pwm_rr);

  // 8. 调试输出
  Serial.print("Ref Vx: "); Serial.print(ref_vx); Serial.print(" | Actual Vx: "); Serial.print(actual_vx);
  Serial.print(" | Error Vx: "); Serial.print(error_vx); Serial.print(" | Theta Vx: "); Serial.println(theta_vx);
  delay(20);  // 控制周期约50Hz
}

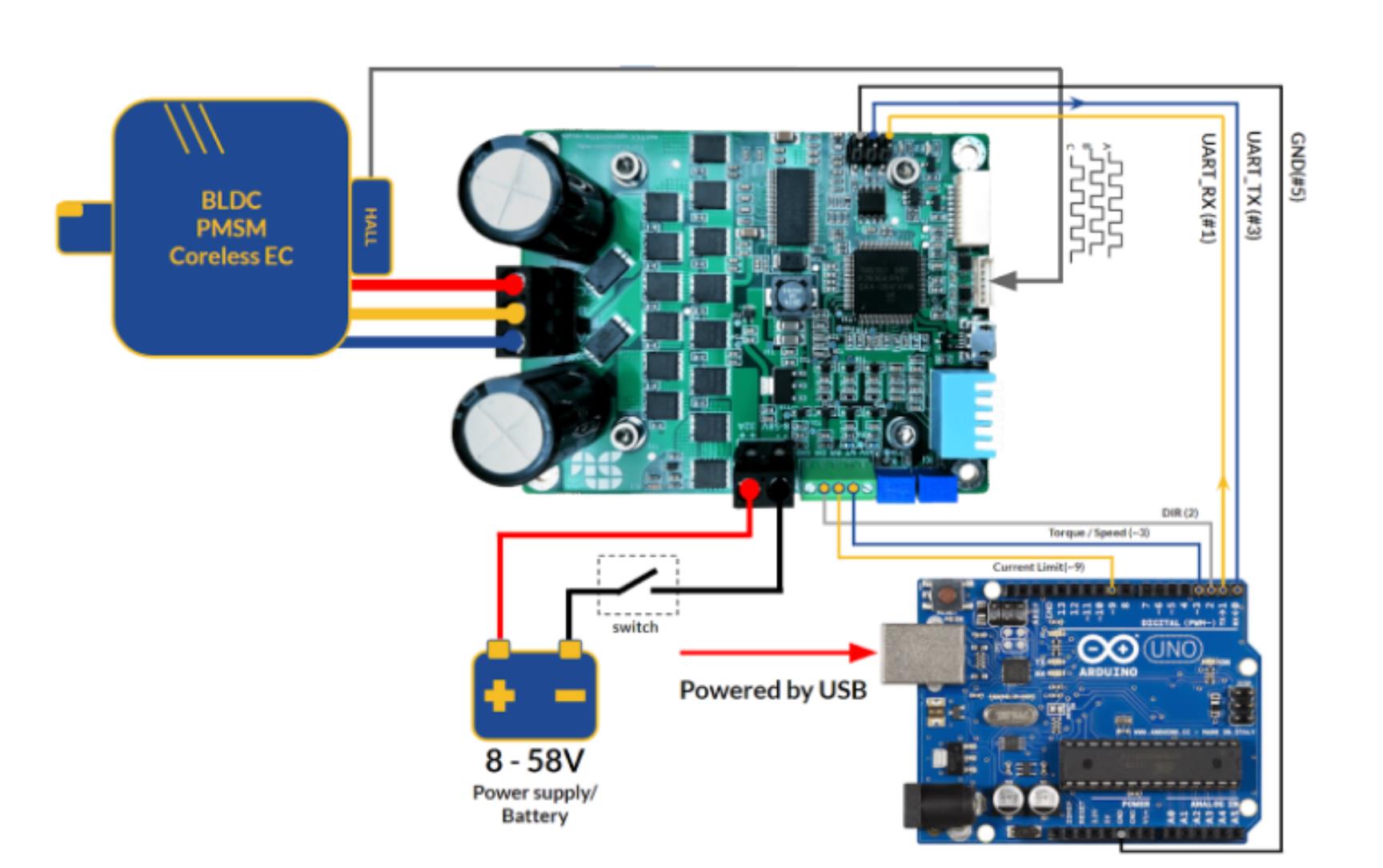

2、基于SimpleFOC库的MRAC闭环控制（单电机简化版）

#include <SimpleFOC.h>

// 定义电机参数
BLDCMotor motor(7);  // 7极对数
BLDCDriver3PWM driver(9, 10, 11, 8);  // PWM引脚9,10,11，使能引脚8
Encoder encoder(2, 3);  // 编码器A/B相

// 定义MRAC参数
float ref_speed = 0.0;  // 参考转速（rad/s）
float est_inertia = 0.01;  // 估计转动惯量（kg·m²）
float adapt_gain = 0.01;  // 自适应增益
float theta = 0.0;  // 自适应参数（控制增益补偿）
float error = 0.0;  // 跟踪误差

void setup() {
  Serial.begin(115200);
  // 初始化电机
  motor.linkDriver(&driver);
  motor.linkEncoder(&encoder);
  motor.controller = MotionControlType::velocity;  // 速度闭环控制
  motor.PID_velocity.P = 0.2;  // 初始PID参数
  motor.init();
  motor.initFOC();
}

void loop() {
  // 1. 设置参考转速（示例：100rpm转换为rad/s）
  ref_speed = 100 * 2 * PI / 60;

  // 2. 计算跟踪误差（实际转速通过编码器反馈）
  float actual_speed = motor.shaft_velocity;
  error = ref_speed - actual_speed;

  // 3. MRAC自适应律更新（简化版）
  theta += adapt_gain * error * ref_speed;  // 更新自适应参数

  // 4. 调整PID参数（基于自适应参数）
  motor.PID_velocity.P = 0.2 + theta * 0.1;  // 动态调整P参数

  // 5. 执行速度闭环控制
  motor.move(ref_speed);

  // 6. 调试输出
  Serial.print("Ref Speed: "); Serial.print(ref_speed); Serial.print(" rad/s | Actual: "); Serial.print(actual_speed);
  Serial.print(" | Error: "); Serial.print(error); Serial.print(" | Theta: "); Serial.println(theta);
  delay(20);
}

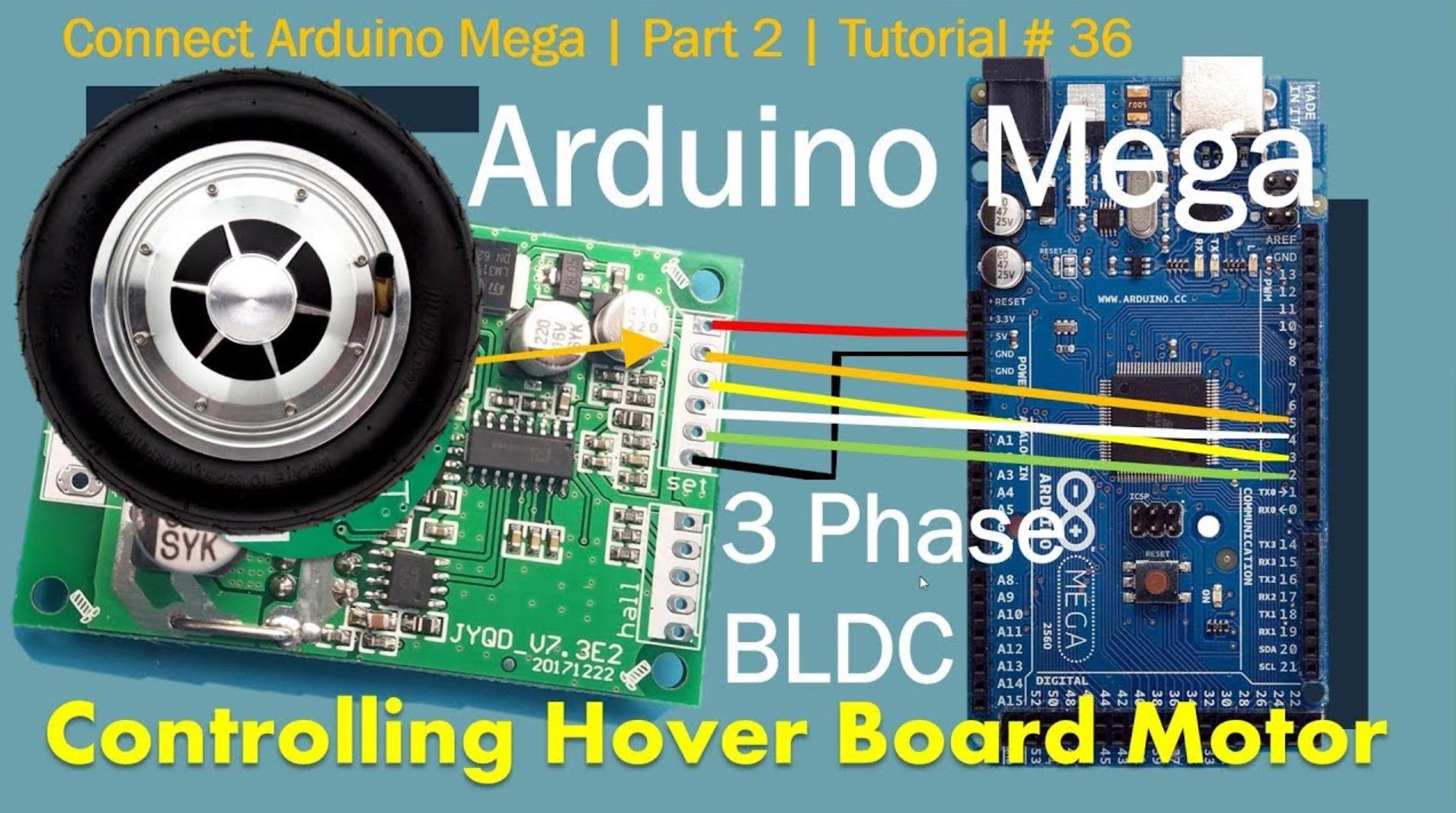

3、基于Arduino Mega的多电机MRAC协同控制（简化框架）

#include <Arduino.h>

// 定义四个电机的PWM引脚
#define MOTOR1_PWM 3
#define MOTOR2_PWM 5
#define MOTOR3_PWM 6
#define MOTOR4_PWM 9

// 定义MRAC参数（每个电机独立自适应）
struct MRAC_Params {
  float ref_speed;      // 参考转速
  float est_inertia;    // 估计转动惯量
  float adapt_gain;     // 自适应增益
  float theta;          // 自适应参数
  float error;          // 跟踪误差
};

MRAC_Params motor1 = {0.0, 0.01, 0.01, 0.0, 0.0};
MRAC_Params motor2 = {0.0, 0.01, 0.01, 0.0, 0.0};
MRAC_Params motor3 = {0.0, 0.01, 0.01, 0.0, 0.0};
MRAC_Params motor4 = {0.0, 0.01, 0.01, 0.0, 0.0};

void setup() {
  Serial.begin(115200);
  // 初始化PWM引脚
  pinMode(MOTOR1_PWM, OUTPUT);
  pinMode(MOTOR2_PWM, OUTPUT);
  pinMode(MOTOR3_PWM, OUTPUT);
  pinMode(MOTOR4_PWM, OUTPUT);
}

void loop() {
  // 1. 设置参考转速（示例：四个电机不同转速）
  motor1.ref_speed = 100 * 2 * PI / 60;  // 100rpm
  motor2.ref_speed = 80 * 2 * PI / 60;   // 80rpm
  motor3.ref_speed = 120 * 2 * PI / 60;  // 120rpm
  motor4.ref_speed = 90 * 2 * PI / 60;   // 90rpm

  // 2. 模拟实际转速反馈（实际需通过编码器读取）
  float actual_speed1 = 0.0, actual_speed2 = 0.0, actual_speed3 = 0.0, actual_speed4 = 0.0;

  // 3. 计算跟踪误差（每个电机独立计算）
  motor1.error = motor1.ref_speed - actual_speed1;
  motor2.error = motor2.ref_speed - actual_speed2;
  motor3.error = motor3.ref_speed - actual_speed3;
  motor4.error = motor4.ref_speed - actual_speed4;

  // 4. MRAC自适应律更新（每个电机独立更新）
  motor1.theta += motor1.adapt_gain * motor1.error * motor1.ref_speed;
  motor2.theta += motor2.adapt_gain * motor2.error * motor2.ref_speed;
  motor3.theta += motor3.adapt_gain * motor3.error * motor3.ref_speed;
  motor4.theta += motor4.adapt_gain * motor4.error * motor4.ref_speed;

  // 5. 计算PWM输出（简化，实际需通过PID或FOC）
  uint16_t pwm1 = map(abs(motor1.ref_speed * 1000), 0, 1000, 0, 255);
  uint16_t pwm2 = map(abs(motor2.ref_speed * 1000), 0, 1000, 0, 255);
  uint16_t pwm3 = map(abs(motor3.ref_speed * 1000), 0, 1000, 0, 255);
  uint16_t pwm4 = map(abs(motor4.ref_speed * 1000), 0, 1000, 0, 255);

  // 6. 发送PWM指令
  analogWrite(MOTOR1_PWM, pwm1);
  analogWrite(MOTOR2_PWM, pwm2);
  analogWrite(MOTOR3_PWM, pwm3);
  analogWrite(MOTOR4_PWM, pwm4);

  // 7. 调试输出
  Serial.print("Motor1: Ref "); Serial.print(motor1.ref_speed); Serial.print(" | Error "); Serial.print(motor1.error); Serial.print(" | Theta "); Serial.println(motor1.theta);
  // 其他电机类似输出...
  delay(20);
}

要点解读
运动学耦合与MRAC的核心关系
全向机器人底盘的运动学模型是强耦合的（X/Y轴平移与旋转相互影响），而MRAC（模型参考自适应控制）通过在线辨识动力学参数（如质量、转动惯量），动态调整控制律以补偿耦合效应。例如，在案例1中，Fx和Tz通过逆运动学分解到四个电机时，MRAC通过theta_vx和theta_omega自适应调整控制增益，确保各电机协同输出合力/力矩。
自适应律的设计与稳定性
MRAC的自适应律需基于李雅普诺夫稳定性理论或MIT规则设计，确保参数收敛且系统稳定。案例1中，theta_vx += adapt_gain_vx * error_vx * ref_vx通过误差与参考信号的乘积更新参数，避免积分饱和；案例2中，theta += adapt_gain * error * ref_speed直接关联误差与参考转速，实现增益的动态补偿。
实时性与算力分配
MRAC涉及矩阵运算和参数更新，对实时性要求高。案例1使用ESP32的双核处理器，将运动学解算和自适应律计算放在核心0，通信放在核心1；案例2通过SimpleFOC库将FOC内环（电流环）与MRAC外环（速度环）分离，确保控制周期<5ms。传统Arduino Uno无法胜任，需升级至Teensy 4.0或STM32。
传感器融合与状态反馈
MRAC依赖准确的状态反馈（如实际速度、加速度）。案例1中，actual_vx和actual_omega需通过编码器或IMU实时测量；案例2通过编码器反馈转速；案例3为简化示例，实际需替换为传感器数据。多传感器融合（如IMU+编码器）可提高状态估计的鲁棒性，尤其在打滑或非结构地形中。
工程实践中的挑战与解决方案
电磁干扰（EMI）：电机换相产生的高频噪声会干扰编码器或IMU信号。解决方案包括使用屏蔽线、磁环滤波，并在PCB布局中分离强电（电机电源）与弱电（信号线）。
电源隔离：大功率电机启动时的电流冲击可能导致主控复位。案例1中，ESP32需通过独立DC-DC模块供电，并与电机电源共地。
参数整定：MRAC的初始参数（如adapt_gain）需通过实验调整。过高的增益会导致系统振荡，过低则收敛缓慢。建议先固定参数整定PID，再逐步开启自适应功能。
机械安装误差：全向轮的同轴度、平行度误差会导致打滑或运动轨迹偏差。案例1中，需确保四个轮子严格水平且轮轴平行，并通过编码器相位对齐补偿安装误差。
安全机制：案例1中，若通信中断或传感器失效，需通过硬件急停按钮或软件看门狗触发电子刹车，防止“飞车”事故。
