第022篇：并行电磁仿真

摘要

并行电磁仿真是利用多核处理器、GPU和分布式计算资源加速电磁仿真的关键技术。本篇教程系统介绍并行计算的基本原理、并行电磁算法的实现方法和性能优化策略。通过Python实现基于MPI和OpenMP的并行FDTD、并行矩量法等，深入探讨负载均衡、通信优化、GPU加速等核心技术。本教程涵盖多核并行、分布式并行和异构计算等前沿技术，帮助读者掌握大规模电磁问题的高效并行求解方法。

关键词

并行计算、MPI、OpenMP、GPU加速、CUDA、负载均衡、分布式计算、Python并行

---

1. 引言

1.1 并行计算的必要性

电磁仿真面临的计算挑战：

• 问题规模：电大目标需要巨大网格
• 精度要求：高分辨率需要更多未知数
• 宽带分析：多频点计算
• 实时需求：在线仿真和优化

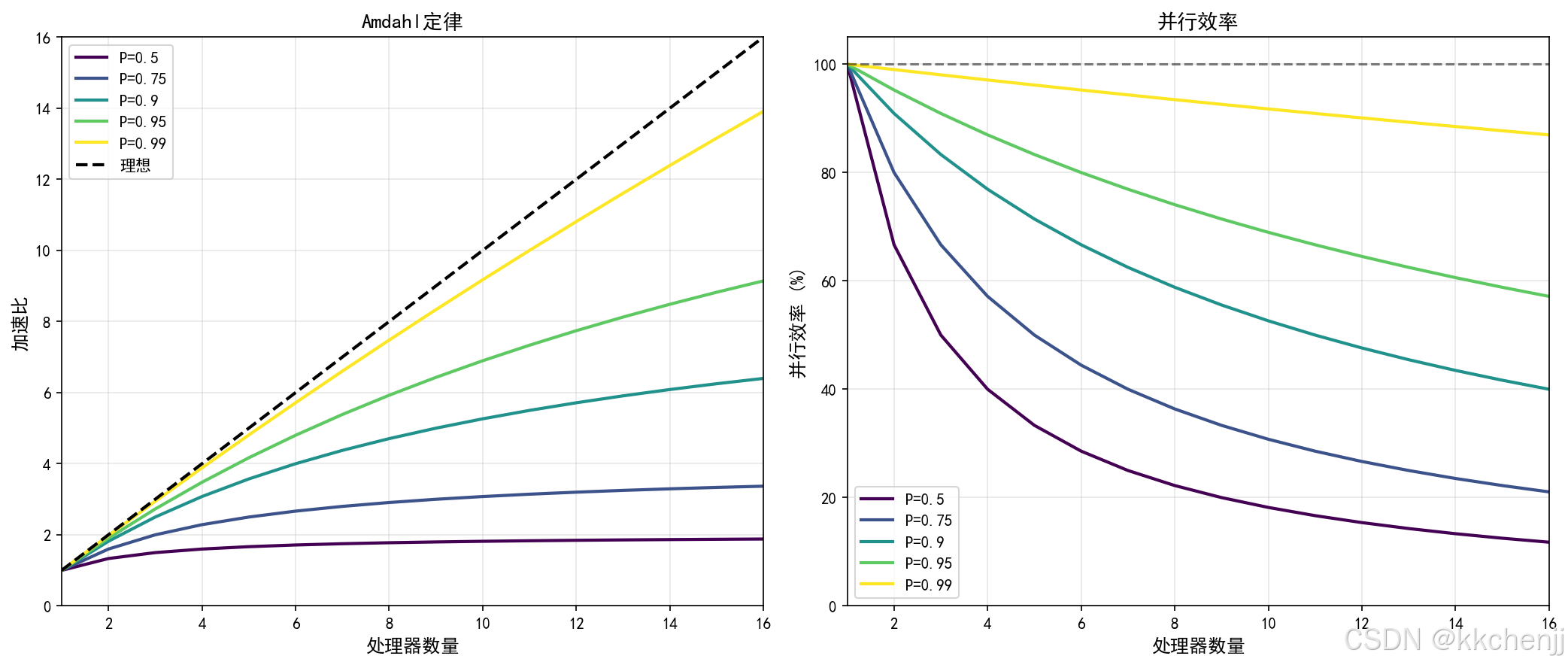

Amdahl定律：
$$S=\frac{1}{(1-P)+\frac{P}{N}}$$

其中$P$是可并行比例，$N$是处理器数量。

1.2 并行计算层次

指令级并行：

• 流水线
• 超标量执行

数据级并行：

• SIMD（单指令多数据）
• GPU计算

任务级并行：

• 多线程
• 多进程

分布式并行：

• 多节点集群
• 云计算

1.3 并行电磁仿真应用

• 雷达散射：大型目标RCS计算
• 天线阵列：大规模阵列分析
• 电磁兼容：复杂系统EMC仿真
• 微波器件：多物理场耦合

2. 并行计算基础

2.1 并行编程模型

共享内存模型（OpenMP）：

• 多线程访问共享内存
• 自动并行化
• 适合多核处理器

分布式内存模型（MPI）：

• 多进程独立内存空间
• 显式消息传递
• 适合集群系统

混合模型：

• MPI + OpenMP
• 节点间MPI，节点内OpenMP

2.2 并行性能指标

加速比：
$$S(N)=\frac{T_1}{T_N}$$

效率：
$$E(N)=\frac{S(N)}{N}$$

可扩展性：

• 强可扩展：固定问题规模
• 弱可扩展：固定每个处理器的问题规模

2.3 并行化策略

域分解：

• 空间分解
• 频域分解
• 角度分解

任务分解：

• 参数扫描并行
• 蒙特卡洛并行
• 优化迭代并行

3. 并行FDTD

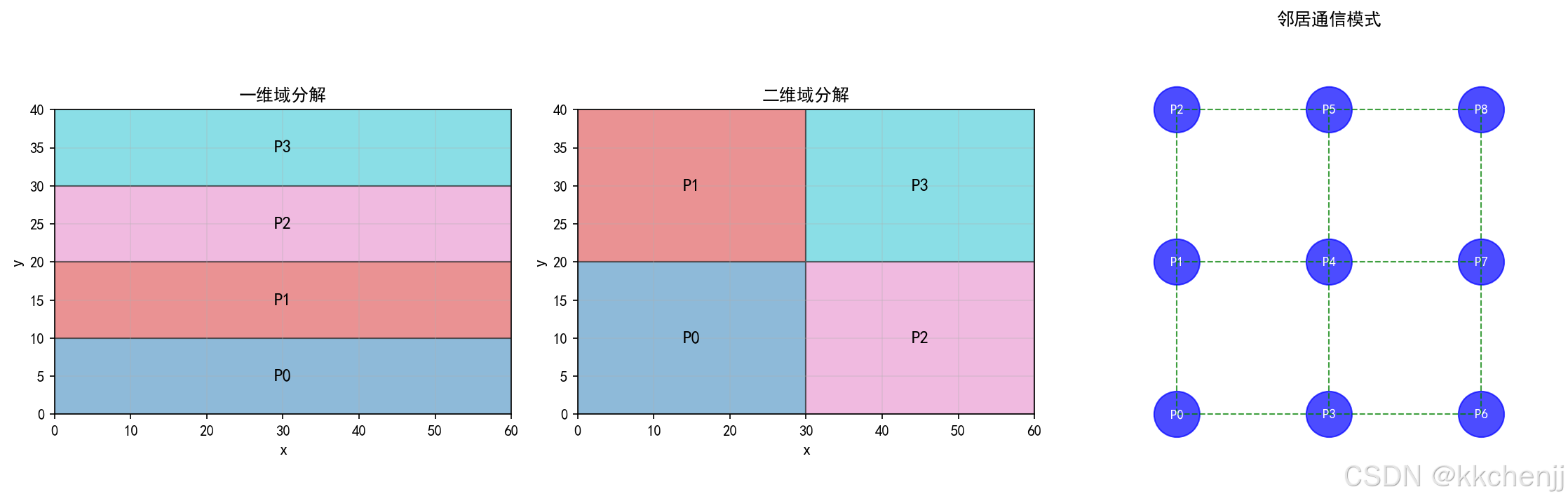

3.1 空间分解策略

一维分解：

进程0: [0:nz/p-1]
进程1: [nz/p:2*nz/p-1]
...

二维分解：

• 笛卡尔拓扑
• 减少通信量

三维分解：

• 适合大规模问题
• 复杂通信模式

3.2 数据交换

边界数据交换：

• 发送边界场到相邻进程
• 接收边界场作为更新条件

通信优化：

• 非阻塞通信
• 打包/解包优化
• 重叠计算和通信

3.3 负载均衡

静态负载均衡：

• 均匀网格划分
• 简单高效

动态负载均衡：

• 自适应网格细化
• 任务迁移

4. 并行矩量法

4.1 矩阵填充并行

行并行：

• 每个进程计算部分行
• 无通信需求

块并行：

• 矩阵分块
• 适合分布式存储

4.2 矩阵求解并行

直接法并行：

• ScaLAPACK
• 并行LU分解

迭代法并行：

• 并行矩阵向量乘法
• 并行预处理器

4.3 快速多极子并行

树结构并行：

• 空间树分布
• 层次化通信

多极展开并行：

• 盒子间独立计算
• 聚合通信

5. GPU加速

5.1 GPU架构特点

大规模并行：

• 数千个计算核心
• 高内存带宽

SIMT执行：

• 单指令多线程
• 线程束执行

内存层次：

• 全局内存
• 共享内存
• 寄存器

5.2 CUDA编程

内核函数：

__global__ void fdtd_update(float *Ex, float *Hy, int nx) {
    int i = blockIdx.x * blockDim.x + threadIdx.x;
    if (i < nx-1) {
        Ex[i] = Ex[i] + 0.5 * (Hy[i] - Hy[i-1]);
    }
}

内存管理：

• 主机到设备传输
• 统一内存
• 零拷贝

5.3 GPU优化策略

内存访问优化：

• 合并访问
• 共享内存使用
• 避免bank冲突

计算优化：

• 循环展开
• 指令级并行
• 精度选择

6. Python并行实现

6.1 多线程并行

import numpy as np
import matplotlib.pyplot as plt
from concurrent.futures import ThreadPoolExecutor, ProcessPoolExecutor
import time

# 简化的并行FDTD演示
def fdtd_1d_serial(nx, nt, c=1.0):
    """串行1D FDTD"""
    Ex = np.zeros(nx)
    Hy = np.zeros(nx)

    # 源
    source_pos = nx // 2

    for n in range(nt):
        # 更新磁场
        for i in range(nx-1):
            Hy[i] = Hy[i] + 0.5 * (Ex[i+1] - Ex[i])

        # 更新电场
        for i in range(1, nx):
            Ex[i] = Ex[i] + 0.5 * (Hy[i] - Hy[i-1])

        # 源
        Ex[source_pos] += np.sin(2 * np.pi * 0.1 * n)

    return Ex, Hy

def fdtd_1d_parallel_chunk(args):
    """并行FDTD的块计算"""
    start, end, nt, source_pos = args
    nx_local = end - start

    Ex = np.zeros(nx_local + 2)  # 包含边界
    Hy = np.zeros(nx_local + 2)

    for n in range(nt):
        # 更新磁场
        for i in range(nx_local + 1):
            Hy[i] = Hy[i] + 0.5 * (Ex[i+1] - Ex[i])

        # 更新电场
        for i in range(1, nx_local + 1):
            Ex[i] = Ex[i] + 0.5 * (Hy[i] - Hy[i-1])

        # 源（如果在本地域内）
        if start <= source_pos < end:
            Ex[source_pos - start + 1] += np.sin(2 * np.pi * 0.1 * n)

    return Ex[1:-1]

def fdtd_1d_parallel(nx, nt, n_workers=4):
    """并行1D FDTD"""
    chunk_size = nx // n_workers
    source_pos = nx // 2

    # 准备任务
    tasks = []
    for i in range(n_workers):
        start = i * chunk_size
        end = start + chunk_size if i < n_workers - 1 else nx
        tasks.append((start, end, nt, source_pos))

    # 并行执行
    with ProcessPoolExecutor(max_workers=n_workers) as executor:
        results = list(executor.map(fdtd_1d_parallel_chunk, tasks))

    # 合并结果
    Ex = np.concatenate(results)
    return Ex

# 测试并行性能
nx_values = [1000, 2000, 4000, 8000]
nt = 500
n_workers = 4

serial_times = []
parallel_times = []

for nx in nx_values:
    # 串行时间
    t0 = time.time()
    Ex_serial, _ = fdtd_1d_serial(nx, nt)
    t_serial = time.time() - t0
    serial_times.append(t_serial)

    # 并行时间
    t0 = time.time()
    Ex_parallel = fdtd_1d_parallel(nx, nt, n_workers)
    t_parallel = time.time() - t0
    parallel_times.append(t_parallel)

    print(f"nx={nx}: Serial={t_serial:.3f}s, Parallel={t_parallel:.3f}s, Speedup={t_serial/t_parallel:.2f}x")

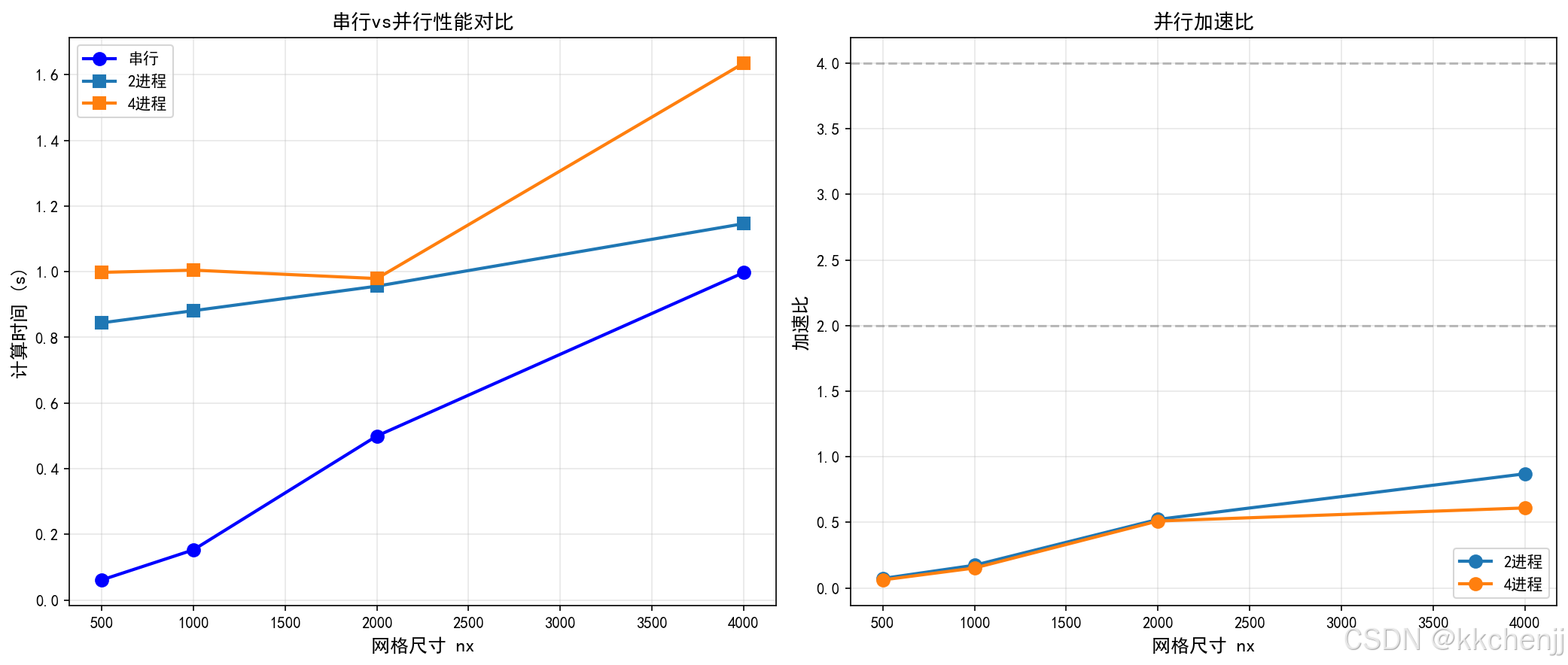

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：计算时间对比
ax1 = axes[0]
ax1.plot(nx_values, serial_times, 'bo-', label='Serial', linewidth=2)
ax1.plot(nx_values, parallel_times, 'rs-', label=f'Parallel ({n_workers} workers)', linewidth=2)
ax1.set_xlabel('Grid Size nx', fontsize=12)
ax1.set_ylabel('Time (s)', fontsize=12)
ax1.set_title('Serial vs Parallel Performance', fontsize=13)
ax1.legend()
ax1.grid(True, alpha=0.3)

# 子图2：加速比
ax2 = axes[1]
speedup = [s/p for s, p in zip(serial_times, parallel_times)]
ax2.plot(nx_values, speedup, 'g-o', linewidth=2)
ax2.axhline(y=n_workers, color='r', linestyle='--', label=f'Ideal ({n_workers}x)')
ax2.set_xlabel('Grid Size nx', fontsize=12)
ax2.set_ylabel('Speedup', fontsize=12)
ax2.set_title('Parallel Speedup', fontsize=13)
ax2.legend()
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('parallel_performance.png', dpi=150, bbox_inches='tight')
plt.close()
print("并行性能测试完成")

6.2 参数扫描并行

import numpy as np
import matplotlib.pyplot as plt
from concurrent.futures import ProcessPoolExecutor
import time

def compute_rcs(frequency, target_size=1.0):
    """
    计算给定频率下的RCS（简化模型）
    """
    c = 3e8
    wavelength = c / frequency
    k = 2 * np.pi / wavelength

    # 简化的球体RCS模型
    if target_size < wavelength / (2 * np.pi):
        # 瑞利区
        sigma = (target_size**6) / (wavelength**4) * (k**4) * 1e-3
    else:
        # 光学区
        sigma = np.pi * target_size**2

    # 模拟计算时间
    time.sleep(0.1)

    return frequency, sigma

def parallel_rcs_scan(frequencies, n_workers=4):
    """并行RCS频率扫描"""
    with ProcessPoolExecutor(max_workers=n_workers) as executor:
        results = list(executor.map(compute_rcs, frequencies))
    return results

def serial_rcs_scan(frequencies):
    """串行RCS频率扫描"""
    results = []
    for f in frequencies:
        results.append(compute_rcs(f))
    return results

# 测试参数扫描
frequencies = np.linspace(1e9, 10e9, 50)  # 1-10 GHz

# 串行扫描
t0 = time.time()
results_serial = serial_rcs_scan(frequencies)
t_serial = time.time() - t0

# 并行扫描
t0 = time.time()
results_parallel = parallel_rcs_scan(frequencies, n_workers=4)
t_parallel = time.time() - t0

print(f"串行扫描: {t_serial:.2f}s")
print(f"并行扫描: {t_parallel:.2f}s")
print(f"加速比: {t_serial/t_parallel:.2f}x")

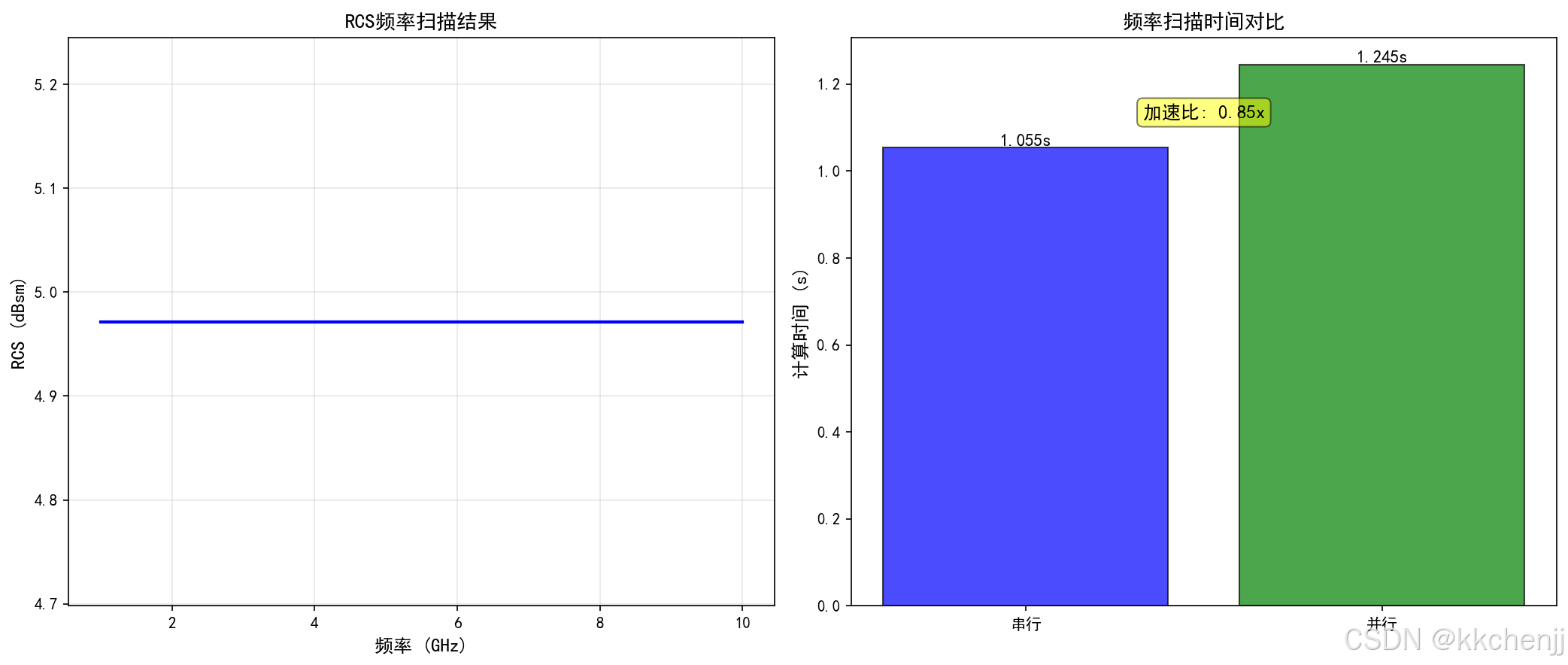

# 可视化结果
freqs = [r[0]/1e9 for r in results_parallel]
sigmas = [10*np.log10(r[1]+1e-10) for r in results_parallel]

plt.figure(figsize=(10, 6))
plt.plot(freqs, sigmas, 'b-', linewidth=2)
plt.xlabel('Frequency (GHz)', fontsize=12)
plt.ylabel('RCS (dBsm)', fontsize=12)
plt.title('RCS Frequency Scan (Parallel Computation)', fontsize=13)
plt.grid(True, alpha=0.3)
plt.savefig('parallel_rcs_scan.png', dpi=150, bbox_inches='tight')
plt.close()
print("并行RCS扫描完成")

7. 结果分析与讨论

7.1 并行效率分析

影响因素：

• 通信开销
• 负载不均衡
• 串行部分比例
• 内存带宽限制

优化策略：

• 减少通信频率
• 动态负载均衡
• 数据局部性优化
• 异步通信

7.2 并行算法选择

算法	并行策略	可扩展性	适用场景
FDTD	空间分解	优秀	大规模时域
FEM	域分解	良好	复杂几何
MoM	矩阵并行	中等	积分方程
FMM	树并行	优秀	超大规模

8. 总结与展望

8.1 本教程总结

本教程介绍了并行电磁仿真的关键技术：

1. 并行基础：编程模型、性能指标、并行策略。
2. 并行FDTD：空间分解、数据交换、负载均衡。
3. 并行MoM：矩阵填充、求解并行、FMM并行。
4. GPU加速：CUDA编程、内存优化、计算优化。
5. Python实现：多线程、参数扫描并行。

8.2 进一步学习方向

1. 异构计算：CPU+GPU协同
2. 云计算：弹性计算资源
3. 量子计算：量子电磁仿真
4. 边缘计算：分布式实时仿真

并行电磁仿真是处理大规模电磁问题的关键技术，掌握并行计算方法对于提高仿真效率、扩展问题规模具有重要意义。
