灰狼算法实现部分遮阴下的MPPT跟踪探索

dLNbrcWzV

318人浏览 · 2026-03-23 20:30:00

dLNbrcWzV · 2026-03-23 20:30:00 发布

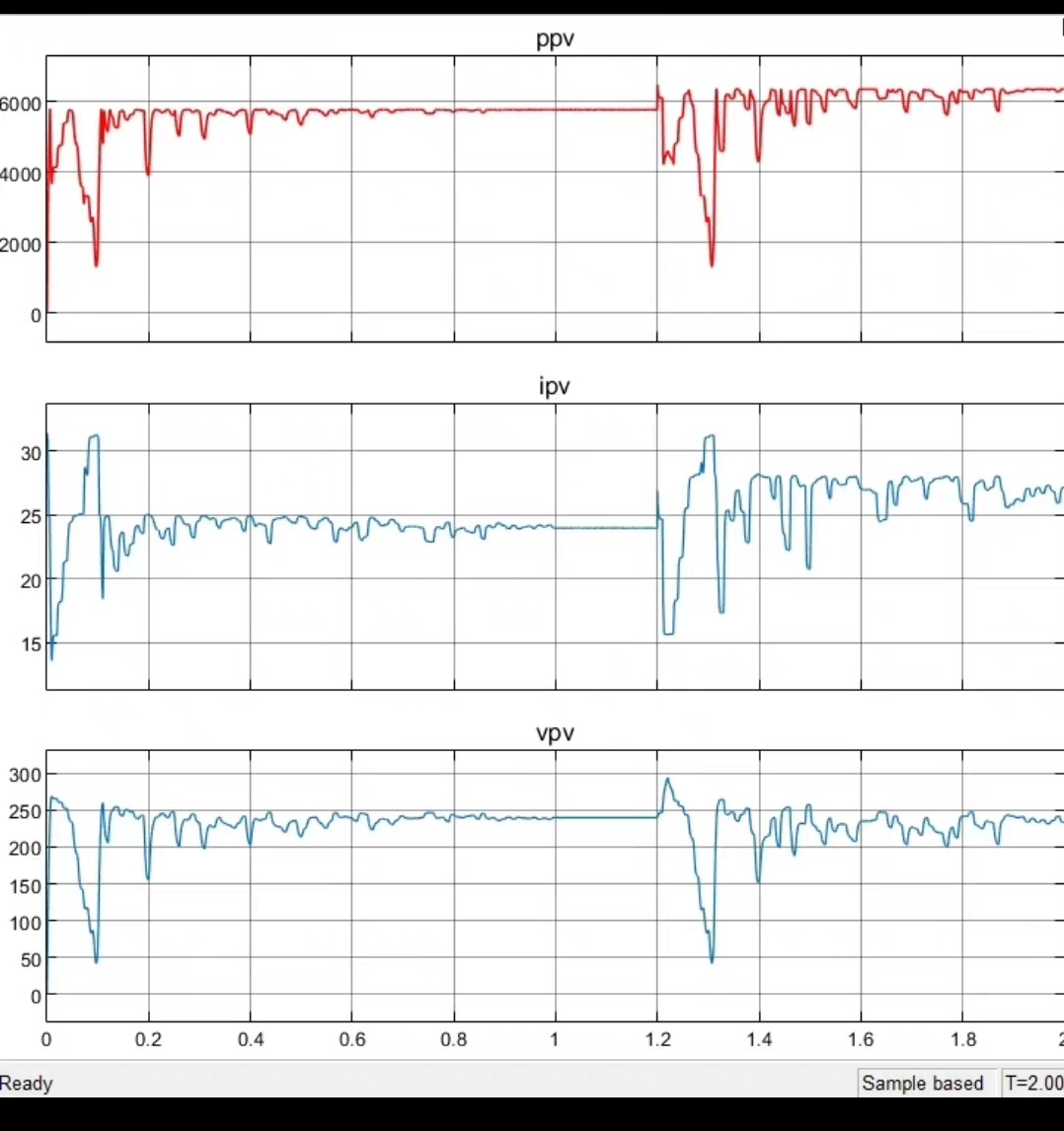

灰狼算法实现部分遮阴的MPPT跟踪，包括光照突变情况，包括灰狼算法程序和matlab/simulink模型的搭建，功率，电压，电流波形图和占空比波形图入如下。

在光伏系统中，最大功率点跟踪（MPPT）技术至关重要，尤其是在部分遮阴的复杂情况下。本文将探讨如何利用灰狼算法实现这一目标，包括光照突变场景，同时还会涉及灰狼算法程序编写以及Matlab/Simulink模型搭建，并展示功率、电压、电流和占空比的波形图。

灰狼算法基础原理

灰狼优化算法（Grey Wolf Optimizer，GWO）是一种受灰狼群体捕食行为启发的元启发式优化算法。灰狼在捕食时，有明确的等级制度，分别是α、β、δ和ω狼。α狼领导决策，β狼协助α狼，δ狼听从α和β狼指挥并监督ω狼，ω狼是最低等级。

灰狼算法实现部分遮阴的MPPT跟踪，包括光照突变情况，包括灰狼算法程序和matlab/simulink模型的搭建，功率，电压，电流波形图和占空比波形图入如下。

算法核心在于模拟灰狼捕食过程，通过不断更新位置，逐渐逼近最优解。其关键公式如下：

% 位置更新公式
r1 = rand(1, dim);
r2 = rand(1, dim);
A1 = 2 * a * r1 - a;
C1 = 2 * r2;
D_alpha = abs(C1.* X_alpha - X);
X1 = X_alpha - A1.* D_alpha;

这里，rand(1, dim) 生成在0到1之间的随机数向量，维度为 dim。a 是收敛因子，随着迭代次数线性减小，控制搜索范围。A1 和 C1 是中间变量，D_alpha 计算当前个体与最优个体（α狼位置）的距离，最终更新个体位置 X1。

灰狼算法实现MPPT跟踪

在光伏系统部分遮阴场景下，我们利用灰狼算法寻找最大功率点。

程序代码实现

% 定义参数
num_wolves = 50; % 灰狼数量
max_iter = 100; % 最大迭代次数
dim = 1; % 优化维度，这里为占空比
lb = 0; % 占空比下限
ub = 1; % 占空比上限

% 初始化灰狼位置
wolves = repmat(lb, num_wolves, dim) + repmat((ub - lb), num_wolves, dim).* rand(num_wolves, dim);

% 迭代优化
for iter = 1:max_iter
    % 计算适应度，这里适应度为光伏阵列功率
    fitness = calculate_power(wolves);
    [sorted_fitness, sorted_index] = sort(fitness, 'descend');
    X_alpha = wolves(sorted_index(1), :);
    X_beta = wolves(sorted_index(2), :);
    X_delta = wolves(sorted_index(3), :);

    a = 2 - iter * (2 / max_iter);
    for i = 1:num_wolves
        r1 = rand(1, dim);
        r2 = rand(1, dim);
        A1 = 2 * a * r1 - a;
        C1 = 2 * r2;
        D_alpha = abs(C1.* X_alpha - wolves(i, :));
        X1 = X_alpha - A1.* D_alpha;

        r1 = rand(1, dim);
        r2 = rand(1, dim);
        A2 = 2 * a * r1 - a;
        C2 = 2 * r2;
        D_beta = abs(C2.* X_beta - wolves(i, :));
        X2 = X_beta - A2.* D_beta;

        r1 = rand(1, dim);
        r2 = rand(1, dim);
        A3 = 2 * a * r1 - a;
        C3 = 2 * r2;
        D_delta = abs(C3.* X_delta - wolves(i, :));
        X3 = X_delta - A3.* D_delta;

        wolves(i, :) = (X1 + X2 + X3) / 3;
        wolves(i, :) = max(wolves(i, :), lb);
        wolves(i, :) = min(wolves(i, :), ub);
    end
end

% 最大功率点对应的占空比
optimal_duty_cycle = X_alpha;

上述代码中，首先初始化了灰狼数量、最大迭代次数、优化维度以及占空比的上下限。然后随机生成灰狼的初始位置。在每次迭代中，计算每个灰狼位置对应的光伏阵列功率作为适应度，找出当前最优的α、β、δ狼位置。接着根据灰狼算法的位置更新公式更新所有灰狼位置，并确保占空比在合理范围内。最后得到的 optimaldutycycle 就是最大功率点对应的占空比。

应对光照突变

为了处理光照突变情况，我们可以在每次迭代中增加对光照强度的检测，并实时更新光伏阵列的功率计算模型。例如：

% 假设检测到光照突变，重新计算光伏阵列参数
if detect_irradiance_change()
    update_pv_model_parameters();
end

这里 detectirradiancechange() 函数用于检测光照是否突变，updatepvmodel_parameters() 函数根据新的光照强度更新光伏阵列的相关参数，如开路电压、短路电流等，从而更准确地计算功率，保证灰狼算法能继续有效寻找最大功率点。

Matlab/Simulink模型搭建

在Matlab/Simulink中搭建模型，主要模块包括光伏阵列模型、DC - DC变换器模型以及灰狼算法控制模块。

光伏阵列模型：使用Simscape Electrical库中的光伏模块，设置相应的光照强度、温度等参数，模拟不同工况下的光伏阵列输出特性。
DC - DC变换器模型：选择合适的DC - DC变换器拓扑，如Boost变换器，设置其电感、电容等参数，将光伏阵列输出电压转换为负载所需电压。
灰狼算法控制模块：使用Matlab Function模块编写上述灰狼算法程序，输入为光伏阵列的电压、电流等反馈信号，输出为DC - DC变换器的占空比控制信号。

连接各个模块，形成完整的MPPT控制系统。
