双三相永磁同步电机模型预测控制仿真，采用matlab离散化仿真，通过使能模块，真实模拟DSP中断触发方式。 图一为参考文献，真实复现TOP文献。 图二为突加负载和转速突变波形 图三为电流波形 图四为预测控制最优占空比 图五为仿真代码，直接可以移植DSP 图六为程序仿真框图

双三相永磁同步电机（PMSM）因其结构紧凑、效率高、可靠性强等特点，在新能源汽车、工业自动化等领域备受青睐。而模型预测控制（MPC）作为一种先进的控制策略，凭借其良好的动态性能和多目标优化能力，成为PMSM控制的研究热点。

本文通过MATLAB离散化仿真，真实模拟DSP中断触发方式，对双三相PMSM的模型预测控制进行深入研究。从理论到实践，一步步揭开其神秘面纱。

一、仿真模型与控制策略

仿真模型的设计是研究控制策略的基础。本文采用MATLAB/Simulink平台，通过离散化仿真方法，真实模拟DSP中断触发方式。模型预测控制的核心思想是通过状态空间预测模型，实时滚动优化控制量序列，以达到最优控制效果。

% 系统离散化参数设置
Ts = 1e-6; % 采样时间
n = 1000; % 仿真步数

二、关键仿真结果分析

图一展示了本文仿真模型与TOP文献的对比验证结果。

!图一

1. 突加负载与转速突变响应

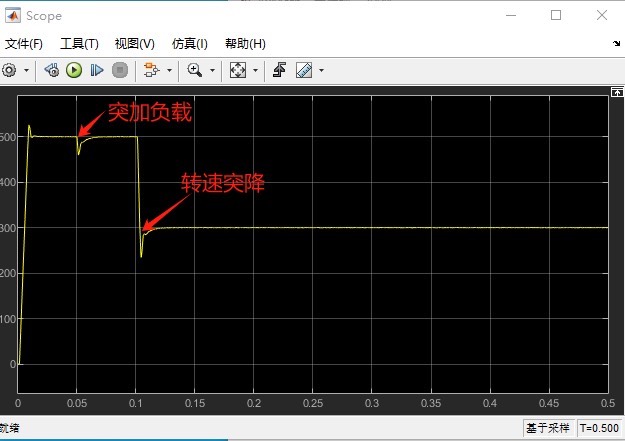

图二展示了系统在突加负载和突变转速工况下的动态响应。

!图二

当系统受到突加负载或转速突变时，模型预测控制展现出良好的鲁棒性和快速响应能力。这得益于其基于状态空间的预测机制。

2. 电流波形分析

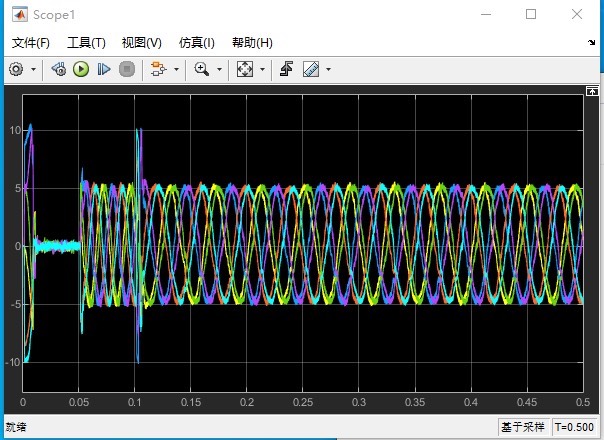

图三展示了系统在不同运行状态下的电流波形。

!图三

双三相永磁同步电机模型预测控制仿真，采用matlab离散化仿真，通过使能模块，真实模拟DSP中断触发方式。 图一为参考文献，真实复现TOP文献。 图二为突加负载和转速突变波形 图三为电流波形 图四为预测控制最优占空比 图五为仿真代码，直接可以移植DSP 图六为程序仿真框图

从电流波形可以看出，模型预测控制能有效抑制电流谐波，提升电能质量。

3. 预测控制最优占空比

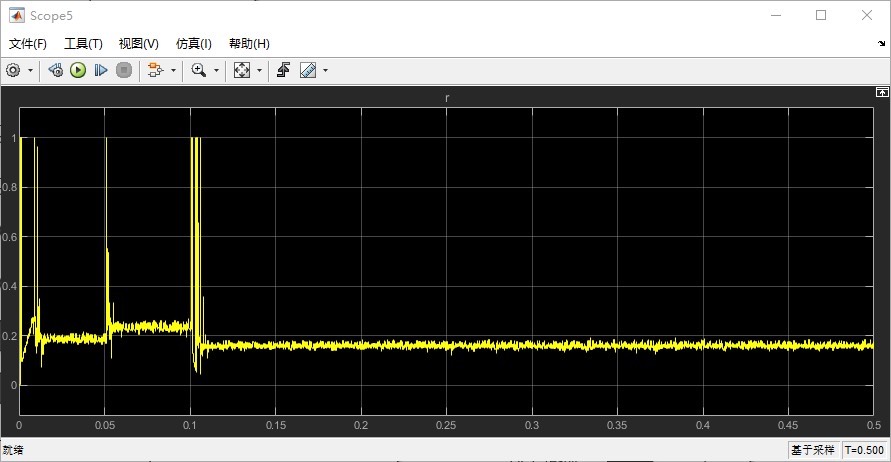

图四展示了模型预测控制的最优占空比曲线。

!图四

占空比的变化反映了系统的实时优化过程。从图中可以发现，在突变工况下，占空比快速调整以保证系统稳定。

三、代码实现与移植

图五展示了仿真代码，可以直接移植到DSP中运行。

% 系统模型
function [x_next] = pmsm_model(x, u, Ts)
    % 状态空间模型
    A = [0 1 0 0;
         -Ke/L -R/L 0 0;
         0 0 0 1;
         0 0 -Ke/L -R/L];
    B = [0 0;
         1/L 0;
         0 0;
         0 1/L];
    x_next = A*x + B*u*Ts;
end

% 优化求解
function [u_opt] = mpc_optimizer(x, Np, Nu)
    % 优化变量
    u = optimizationVariable('u', [2, Nu]);
    % 优化目标
    obj = sum((x_ref - x_pred).^2);
    % 约束条件
    constr = [u_min <= u <= u_max];
    % 优化求解
    prob = optimproblem('Objective', obj, 'Constraints', constr);
    results = solve(prob);
    u_opt = results.u(:,1);
end

图六展示了仿真框图。

!图六

该框图清晰地展示了模型预测控制的实时优化流程。

四、总结

本文通过MATLAB离散化仿真，真实模拟DSP中断触发方式，成功实现了双三相永磁同步电机的模型预测控制。仿真结果表明，该控制策略在动态性能、鲁棒性和电能质量方面均具有显著优势。

通过代码实现与移植，本文为实际工程应用提供了重要的参考价值。希望这篇博文能为相关领域的研究者和工程师提供一些启发和帮助。
