在永磁同步电机（PMSM）的控制领域，磁场定向控制（FOC）是一种极为常用且高效的控制策略。它通过将电机的电流分解为励磁电流和转矩电流，实现对电机磁场和转矩的独立控制，从而达到良好的调速性能。而在实际应用中，由于测量噪声等因素的干扰，电机的电流、速度等反馈信号往往含有误差，这时候加入滤波算法就显得尤为重要。今天咱就唠唠在PMSM的FOC Matlab Simulink仿真模型里，如何融入龙伯格观测器这种滤波算法。

FOC控制基础回顾

先简单回顾下FOC的原理。FOC控制的核心是将三相静止坐标系下的电流通过Clark和Park变换，转换到同步旋转坐标系（d - q轴）下。假设三相静止坐标系下的电流为$ia$，$ib$，$ic$，经过Clark变换后得到两相静止坐标系下的电流$i{\alpha}$和$i_{\beta}$，其变换公式如下：

\[

\begin{bmatrix}

i_{\alpha} \\

i_{\beta}

\end{bmatrix}

=

\frac{2}{3}

\begin{bmatrix}

1 & -\frac{1}{2} & -\frac{1}{2} \\

0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2}

\end{bmatrix}

\begin{bmatrix}

i_a \\

i_b \\

i_c

\end{bmatrix}

\]

再经过Park变换，将$i{\alpha}$和$i{\beta}$转换到同步旋转坐标系下的$id$和$iq$，变换公式为：

\[

\begin{bmatrix}

i_d \\

i_q

\end{bmatrix}

永磁同步电机磁场定向控制FOC matlab simulink仿真模型可以加龙伯格观测器等滤波算法

=

\begin{bmatrix}

\cos\theta & \sin\theta \\

-\sin\theta & \cos\theta

\end{bmatrix}

\begin{bmatrix}

i_{\alpha} \\

i_{\beta}

\end{bmatrix}

\]

这里$\theta$是转子位置角。在Simulink中搭建FOC模型时，我们可以使用“Math Operations”模块来实现这些变换。例如，Clark变换可以通过矩阵乘法模块实现：

% Clark变换矩阵
Clark_matrix = [2/3, -1/3, -1/3; 0, sqrt(3)/3, -sqrt(3)/3];
% 假设ia, ib, ic是输入的三相电流信号
ia = 1; ib = 0; ic = -1;
input_current = [ia; ib; ic];
alpha_beta_current = Clark_matrix * input_current;

这段代码里，先定义了Clark变换矩阵，然后给定了三相电流的示例值，最后通过矩阵乘法得到两相静止坐标系下的电流。

龙伯格观测器登场

龙伯格观测器能够对系统的状态进行估计，通过反馈校正机制，可以在一定程度上抑制噪声的影响。对于PMSM系统，我们可以利用龙伯格观测器来估计电机的转速、位置等状态变量。

以估计转子位置为例，假设电机的状态方程可以表示为：

\[

\dot{x} = Ax + Bu

\]

\[

y = Cx

\]

这里$x$是状态变量（包含转子位置、速度等），$u$是输入（如电压），$y$是输出（如电流）。龙伯格观测器的方程为：

\[

\hat{\dot{x}} = A\hat{x} + Bu + L(y - C\hat{x})

\]

其中$\hat{x}$是状态变量的估计值，$L$是观测器增益矩阵。在Simulink里搭建龙伯格观测器时，我们需要先确定系统矩阵$A$、$B$、$C$，然后通过调整观测器增益矩阵$L$来优化观测效果。

% 假设已经确定系统矩阵A, B, C
A = [0, 1; -1, 0];
B = [0; 1];
C = [1, 0];
% 观测器增益矩阵L
L = [10; 10];
% 初始状态估计值
x_hat = [0; 0];
% 假设输入u和输出y
u = 1;
y = 0.5;
% 龙伯格观测器更新
x_hat_dot = A * x_hat + B * u + L * (y - C * x_hat);
x_hat = x_hat + x_hat_dot * 0.01; % 假设步长为0.01

这段代码里，先设定了系统矩阵和观测器增益矩阵，然后给定了输入输出和初始状态估计值，最后通过迭代更新状态估计值。

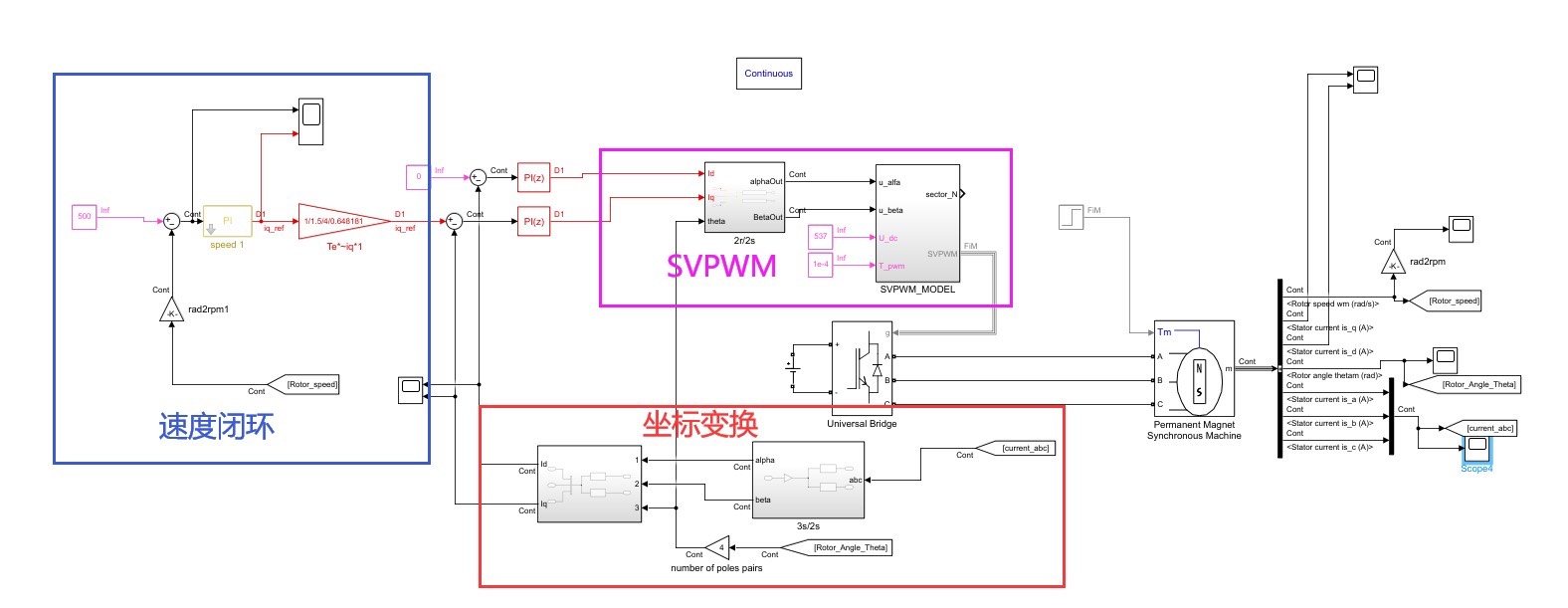

在FOC仿真模型中整合龙伯格观测器

回到Simulink的FOC仿真模型，我们将龙伯格观测器估计出的转子位置和速度反馈到FOC的控制环节中。在Park变换模块前，原本我们是使用实际测量的转子位置，现在替换为龙伯格观测器估计出的转子位置。这样，即使实际测量值受到噪声干扰，龙伯格观测器估计出的相对平滑的位置信号，能让FOC控制更加稳定。

比如说，在搭建好的FOC模型中，找到Park变换模块的转子位置输入端口，将其连接到龙伯格观测器输出的估计转子位置端口。同时，在速度环PI控制器的反馈端，也可以使用龙伯格观测器估计出的速度值。

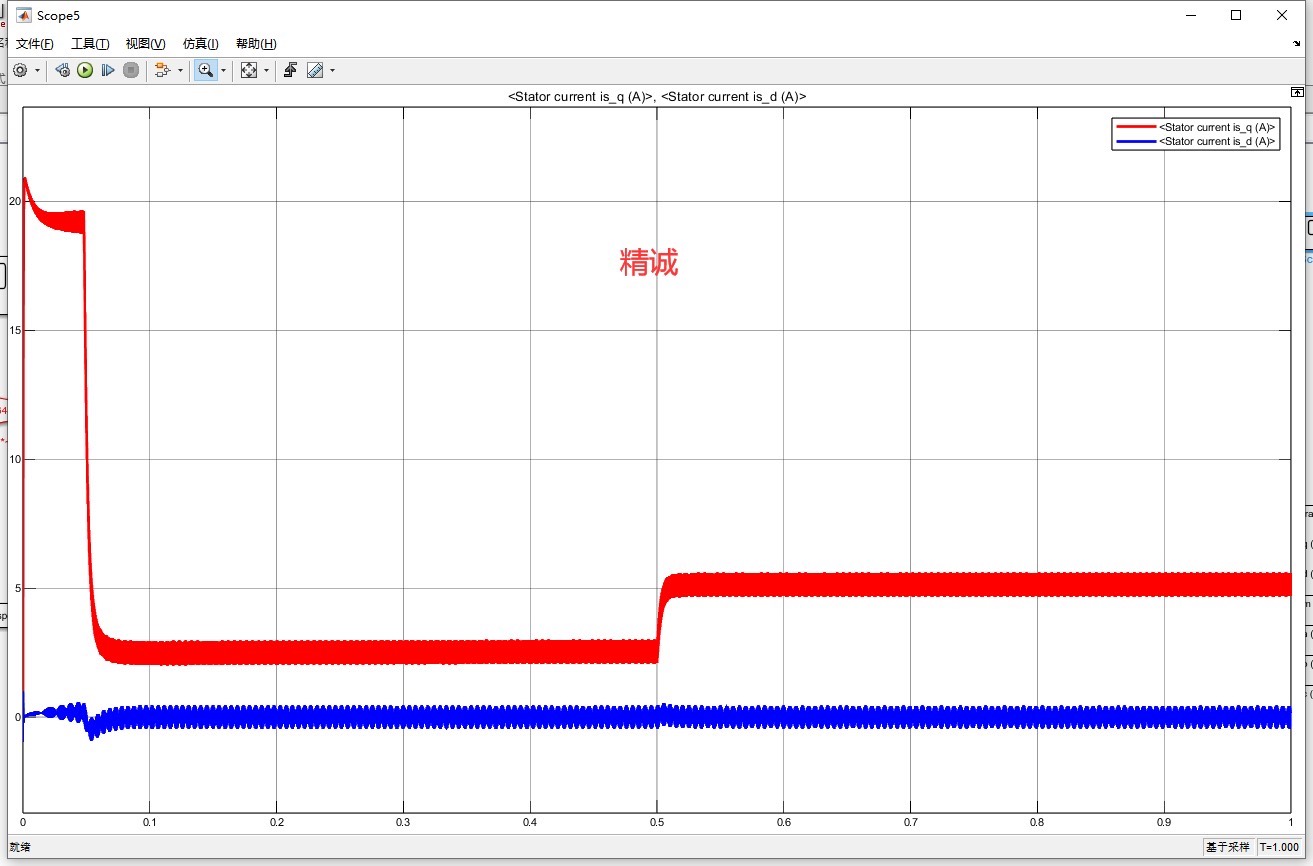

通过这样的整合，在面对复杂的实际工况时，永磁同步电机的FOC控制能展现出更好的抗干扰能力和控制性能。无论是电机启动时的冲击，还是运行过程中的负载突变，带有龙伯格观测器的FOC仿真模型都能给出更稳定、更准确的响应。感兴趣的小伙伴不妨自己动手在Matlab Simulink里搭建试试，看看这种组合带来的神奇效果。
