comsol锁相热成像模型

在热成像技术领域，锁相热成像因其独特的优势受到广泛关注。而Comsol作为强大的多物理场仿真软件，为构建锁相热成像模型提供了有力工具。

锁相热成像原理简述

锁相热成像（Lock - in Thermography）通过对加热源进行周期性调制，使试件表面产生周期性温度变化。利用锁相技术，能分离出与调制频率同相位的热信号，极大地提高了热成像检测的信噪比，可有效检测出材料内部的缺陷。例如，在复合材料结构检测中，传统热成像可能难以分辨微小缺陷，但锁相热成像能精准定位。

Comsol建模流程

1. 几何建模

首先，在Comsol中创建所需检测物体的几何模型。假设我们要检测一块矩形平板复合材料，代码创建简单几何模型示例（这里以Python与Comsol联合脚本为例，实际Comsol也有自带的几何创建功能）：

import comsol
client = comsol.client()
geom = client.model.geom.create('geom1', 3)
rect = geom.feature.create('rect1','Rectangle')
rect.set('size', [0.1, 0.05])
rect.set('pos', [0, 0, 0])

上述代码使用Python脚本连接Comsol，在三维空间创建了一个名为rect1的矩形，长0.1米，宽0.05米，位于原点位置。通过这种方式，我们可以灵活创建复杂的几何结构，满足不同检测对象的建模需求。

2. 材料属性设置

准确设置材料属性对模型精度至关重要。对于复合材料，各层可能具有不同的热导率、比热容等。在Comsol中，找到材料设置模块，为不同部分赋予相应属性。比如，复合材料上层热导率为k1 = 1.5 W/(m·K)，下层为k2 = 2.0 W/(m·K)，代码设置材料属性示例：

mat1 = client.model.materials.create('mat1')
mat1.property.set('thermal conductivity', 'k1')
mat2 = client.model.materials.create('mat2')
mat2.property.set('thermal conductivity', 'k2')

这段代码创建了两种材料mat1和mat2，并分别设置了它们的热导率属性。

3. 物理场设定

锁相热成像涉及传热物理场。在Comsol中添加“传热 - 固体”物理场，设定边界条件和初始条件。假设试件表面受到正弦调制热源，热流密度表达式为$q(t)=q0 \sin(\omega t)$，其中$q0$为幅值，$\omega$为调制角频率。在Comsol中设置边界热流代码示例：

ht = client.model.physics.create('ht', 'HeatTransferInSolids')
bc = ht.boundary.create('bc1', 'HeatFlux')
bc.set('q', 'q0*sin(omega*t)')

此代码在传热物理场ht中创建了一个边界条件bc1，并设置了热流密度为上述正弦调制形式。

4. 网格划分

合理的网格划分对计算精度和效率影响显著。对于复杂几何结构，可采用自适应网格划分。在Comsol中选择合适的网格控制选项，如：

mesh = client.model.mesh.create('mesh1')
mesh.size.set('hauto', 'extremely_fine')
mesh.build()

这段代码创建了名为mesh1的网格，并将网格尺寸设置为“极其精细”，然后构建网格。虽然精细网格能提高精度，但也会增加计算量，实际应用中需权衡。

5. 求解与结果分析

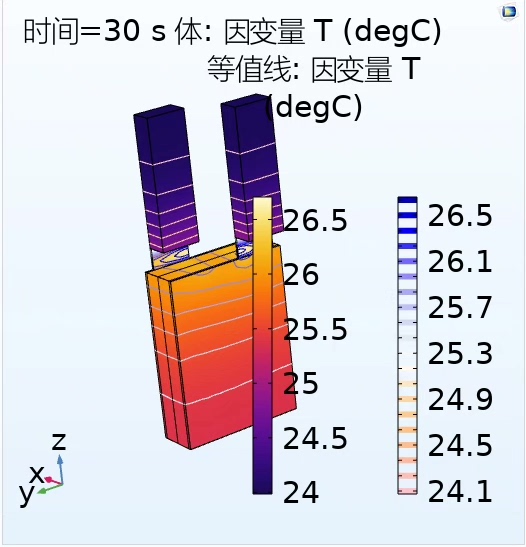

设置好模型后，在Comsol中进行求解。求解完成后，可查看温度分布、相位分布等结果。例如，通过以下代码获取某点温度随时间变化数据：

res = client.model.result
data = res.evaluate('Temperature', 'point1')
time_data = res.evaluate('time', 'point1')

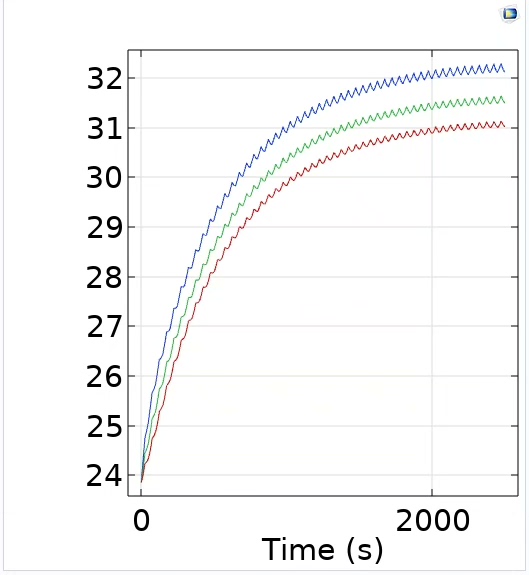

上述代码从求解结果res中获取名为point1处的温度数据data和对应的时间数据time_data。利用这些数据，我们可以绘制温度 - 时间曲线，分析试件在不同时刻的热响应，进而判断是否存在缺陷。

总结

通过Comsol构建锁相热成像模型，能深入研究热成像过程，优化检测参数。从几何建模到结果分析的每个环节，都需要精细处理。虽然建模过程有一定复杂性，但借助Comsol强大功能和适当的代码辅助，能高效创建精确模型，为实际热成像检测提供有力支持。无论是材料科学研究还是工业无损检测，Comsol锁相热成像模型都有着广阔的应用前景。
