一、写在前面

在软件工程课程中，老师反复强调一个观点：安全漏洞的本质往往是软件工程实践的系统性失败。也就是说，很多漏洞的产生，根源不在于某个具体的代码错误，而在于整个软件的设计、架构、开发流程中存在系统性问题。

本次作业要求我们选择一款开源安全软件，通过逆向工程的方式复原其软件架构、设计决策和工程实践。我选择了 OWASP ZAP（Zed Attack Proxy）——全球最流行的Web应用安全扫描器之一。

本文记录了我从零开始分析ZAP源码、绘制UML图、理解其设计模式的全过程，希望能给同样在学习软件工程的同学一些参考。

二、为什么选择ZAP

在四个候选项目中（ZAP、Snort、YARA、Zeek），我最终选择了ZAP，原因很简单：

考量因素	ZAP的特点
文档完善度	OWASP旗舰项目，官方文档非常详细
技术栈熟悉度	使用Java + Swing，对我来说更容易上手
架构清晰度	扩展加载器 + 插件机制，分层明确
实际操作性	图形界面，运行后能直观看到扫描过程

事实证明，这个选择是对的。ZAP的代码结构比我想象中要规范，尤其是extension包下的扩展机制，很好地体现了插件化设计的思路。

三、环境搭建与功能验证

3.1 安装过程

按照官方文档，ZAP提供两种安装方式：

• 安装包方式：下载.exe直接安装（我选了这个）

• 源码编译方式：用Gradle构建

安装完成后，双击启动，底部状态栏显示Proxy: localhost:8080，说明代理服务启动成功。

3.2 测试靶场选择

测试靶场是最难找的环节——很多在线靶场已经关停了。最后我找到了一个依然可用的：http://demo.testfire.net（Security Innovation公司提供的演示应用）。

3.3 执行主动扫描

操作步骤很简单：

1. 启动ZAP，点击"手动浏览"

2. 输入靶场地址，ZAP自动打开配置好代理的浏览器

3. 浏览几个页面，让ZAP记录URL

4. 右键点击目标 → 攻击 → 主动扫描

5. 等待扫描完成，查看"警报"选项卡

扫描结果让人惊喜——确实扫出了SQL注入、XSS、缺少安全头等多种漏洞。

3.4 遇到的坑

• Java版本问题：第一次启动提示Java版本过低，检查发现是1.8，需要升级到JDK 11+

• 测试靶场失效：原本推荐的testphp.vulnweb.com已无法访问，花了些时间才找到替代的demo.testfire.net

四、系统功能建模（UML图）

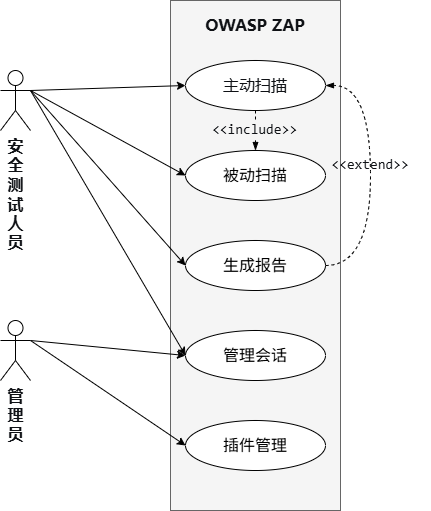

4.1 用例图

通过分析ZAP的实际功能，我绘制了以下用例图：

用例	功能说明	证据来源
主动扫描	主动发送攻击请求检测漏洞	任务1实际操作
被动扫描	分析代理流量发现安全问题	ZAP官方文档
生成报告	导出扫描结果为HTML	任务1实际操作
管理会话	保存/加载扫描会话	ZAP菜单功能
插件管理	安装/更新扩展插件	插件市场功能

用例关系：

• 主动扫描 <<include>> 被动扫描

• 生成报告 <<extend>> 主动扫描

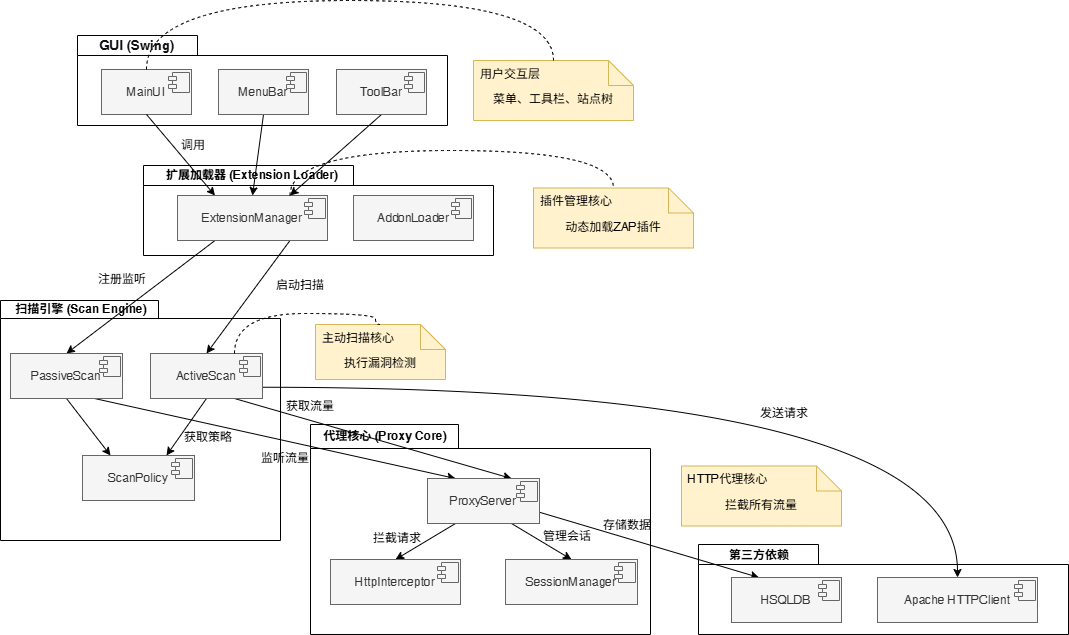

4.2 体系结构图

ZAP采用分层模块化架构，核心模块包括：

模块	职责	推断依据
GUI	用户图形界面	技术栈明确使用Swing
扩展加载器	动态加载插件	官方架构文档描述
扫描引擎	漏洞检测核心	任务1主动扫描功能
代理核心	HTTP/HTTPS代理	ZAP前身为Paros Proxy

模块依赖关系：GUI → 扩展加载器 → 扫描引擎 → 代理核心

五、核心设计复原

5.1 典型场景：主动扫描

选择这个场景是因为它最典型、调用链最完整。我从源码中找到了6个核心类：

类名	文件路径	职责
ExtensionActiveScan	ascan/ExtensionActiveScan.java	主动扫描扩展入口
ActiveScan	ascan/ActiveScan.java	扫描任务管理
ActiveScanController	ascan/ActiveScanController.java	扫描控制器
ActiveScanAPI	ascan/ActiveScanAPI.java	API接口层
HostProcess	scanner/HostProcess.java	单主机扫描处理器
Plugin	scanner/Plugin.java	扫描插件接口

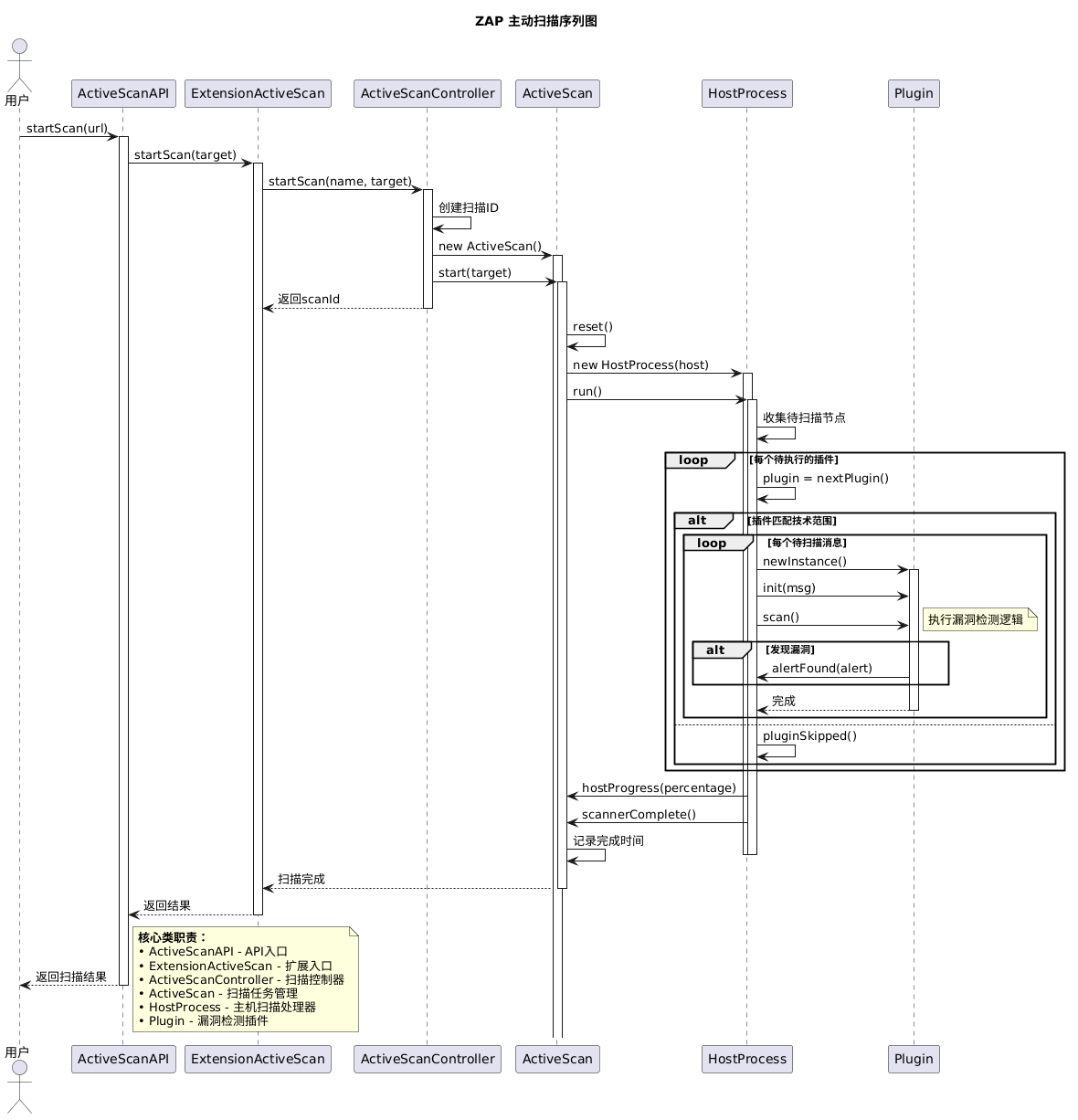

5.2 序列图

基于以上类，我绘制了主动扫描的序列图：

核心调用链：

用户 → ActiveScanAPI → ExtensionActiveScan → ActiveScanController → ActiveScan → HostProcess → Plugin

5.3 三个核心类分析

类1：ActiveScanAPI

• 职责：REST API入口，接收扫描请求

• 设计模式：外观模式，简化调用接口

类2：HostProcess

• 职责：处理单个主机的扫描，管理插件执行队列

• 设计模式：模板方法模式，run()定义扫描框架

类3：Plugin

• 职责：定义扫描插件接口

• 设计模式：策略模式，不同插件实现不同检测策略

5.4 设计模式总结

设计模式	应用位置	作用
外观模式	ActiveScanAPI	简化API调用
模板方法模式	HostProcess.run()	定义扫描流程框架
策略模式	Plugin接口	不同插件不同检测策略
观察者模式	ScannerListener	扫描进度通知UI

六、Git协作实践

作业要求模拟两人协作，但我只有一个人，所以采用一人模拟两人协作 + AI结对的方式。

6.1 仓库结构

security-analysis-zap/
├── src/           # 核心类代码片段
├── doc/
│   ├── demo/      # 演示视频
│   ├── diagrams/  # UML图源文件
│   └── report/    # 最终报告

6.2 分支模型

• master：稳定版本（组长维护）

• dev：开发分支（组员提交）

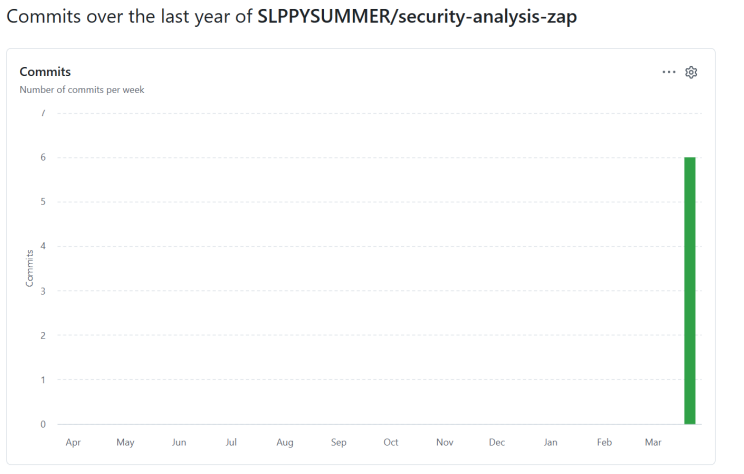

6.3 提交历史

通过使用不同的提交信息风格，模拟了两个人的协作。

七、与AI结对：真实的体验与反思

7.1 我是怎么和AI配合的

这次作业全程和DeepSeek结对，AI扮演的是"领航员"角色：

• 遇到卡点时：直接问"主动扫描的核心调用链是什么""序列图怎么画"

• AI给出起点后：我去源码里验证，确认正确性

• 反复迭代：调整UML图、优化代码片段

7.2 1+1 > 2 吗？

答案是：显著大于2。

AI帮我省下了大量"找路"的时间——原本可能要花一整天梳理的调用关系，在AI的辅助下半天就理清了。而且AI随时在线，不用等回复，遇到问题能立刻得到参考思路。

7.3 也有坑

• AI的答案不一定准：推荐的类名在源码里找不到，后来我养成习惯——AI说的都去验证一遍

• 容易钻牛角尖：一个人容易在细节上纠结太久，后来学会先完成再优化

7.4 量化评估

我用Mermaid生成了两个图表来量化协作效果：

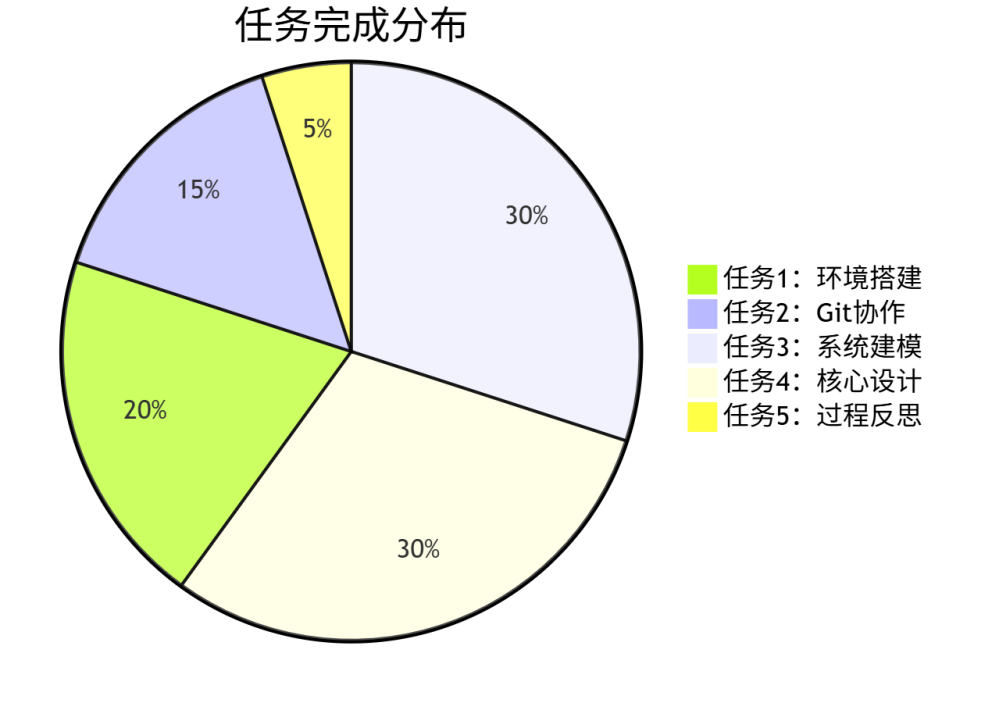

任务完成分布饼图：

• 任务3（系统建模）：30%

• 任务4（核心设计）：30%

• 任务1（环境搭建）：20%

• 任务2（Git协作）：15%

• 任务5（过程反思）：5%

协作能力雷达图：

• 代码规范：8/10

• 设计能力：7/10

• 沟通主动性：7/10

• 问题解决：7/10

• 知识传递：6.5/10

八、从软件工程视角看ZAP

8.1 架构亮点

1. 插件化设计：通过扩展加载器实现功能动态加载，核心与扩展解耦

2. 分层清晰：表现层 → 业务逻辑层 → 核心层，职责明确

3. 设计模式应用得当：外观、模板方法、策略、观察者各司其职

8.2 可改进之处

1. 类职责过重：ActiveScan承担了太多职责，可以进一步拆分

2. UI与核心耦合：部分UI代码直接依赖核心类，不够解耦

3. 文档滞后：部分官方文档链接已失效，需要从源码和Wiki补全

九、写在最后

这次作业让我深刻体会到：读懂一个开源项目，不是把每一行代码都看一遍，而是理解它的骨架和设计思路。

ZAP的源码规模很大（几十万行），但通过"自顶向下"的方法——先看官方文档，再运行起来跟踪核心流程，最后聚焦2-3个关键包——还是能够快速建立整体认知。

如果你也在学习软件工程，或者对开源安全工具感兴趣，希望这篇文章对你有帮助。
