结构工程师在减震设计中常需要对比不同软件的分析结果。本文以五层钢框架为例，分别用ETABS和OpenSees进行带粘滞阻尼器的时程分析。两种软件的操作逻辑差异较大——ETABS像搭积木，OpenSees更像写代码。

ETABS建模手记

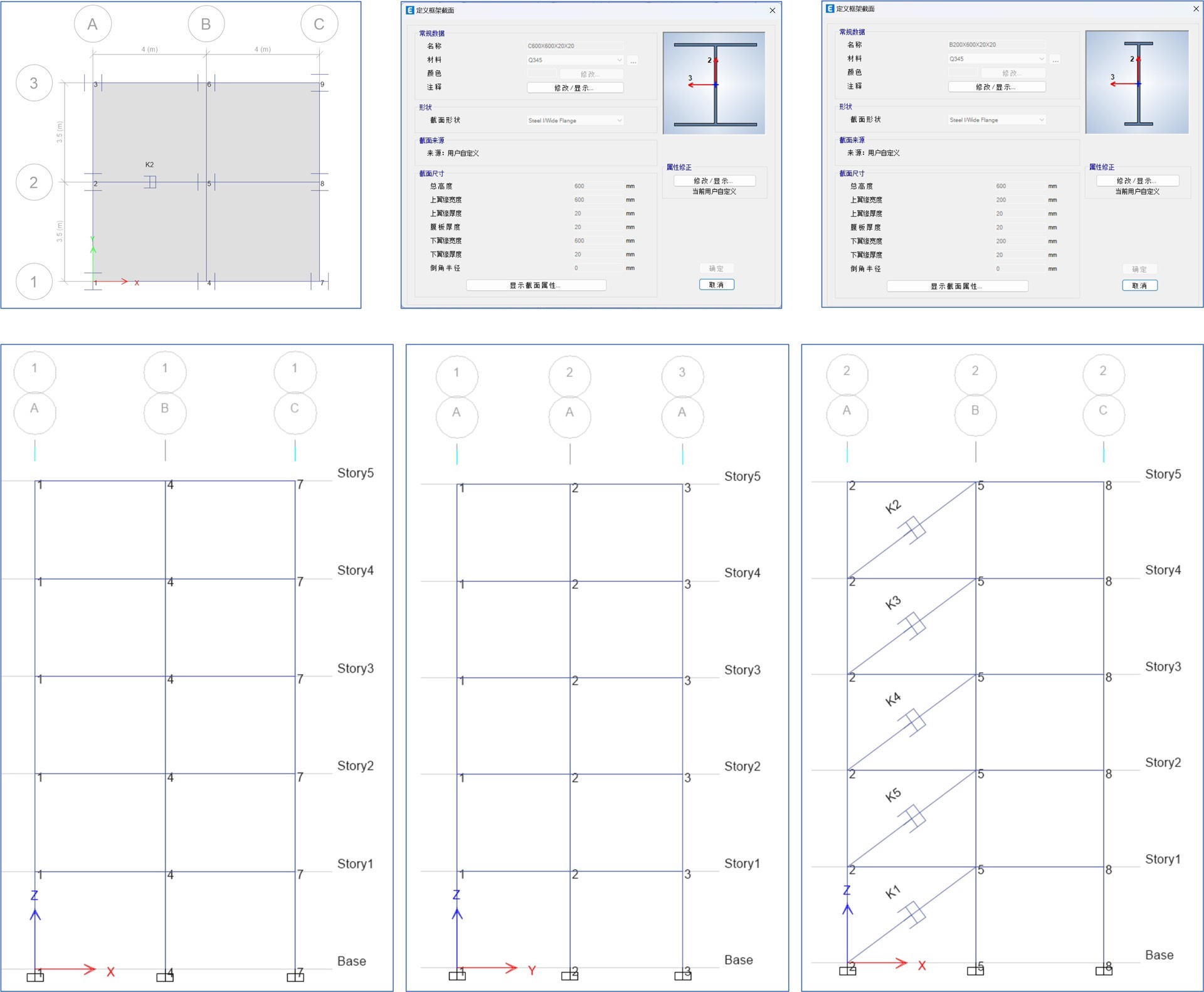

先建立常规框架模型，梁柱采用框架单元。阻尼器布置在跨中位置，需注意连接方式：实际项目中曾遇到节点耦合不当导致内力异常的情况。通过Define > Section Properties > Dampers创建非线性粘滞阻尼器属性，关键参数设置为阻尼系数C=200kN/(m/s)^α，速度指数α=0.5。

代码操作隐藏在界面背后，但导出模型文件*.EDB时会发现，ETABS自动生成类似：

DAMPER "VD1" TYPE Nonlinear C=200 EXP=0.5
CONNECT 3 5 DOF1

这种参数化方式适合快速调整阻尼器布置方案。有无阻尼器的模型差异主要在于是否包含上述定义。

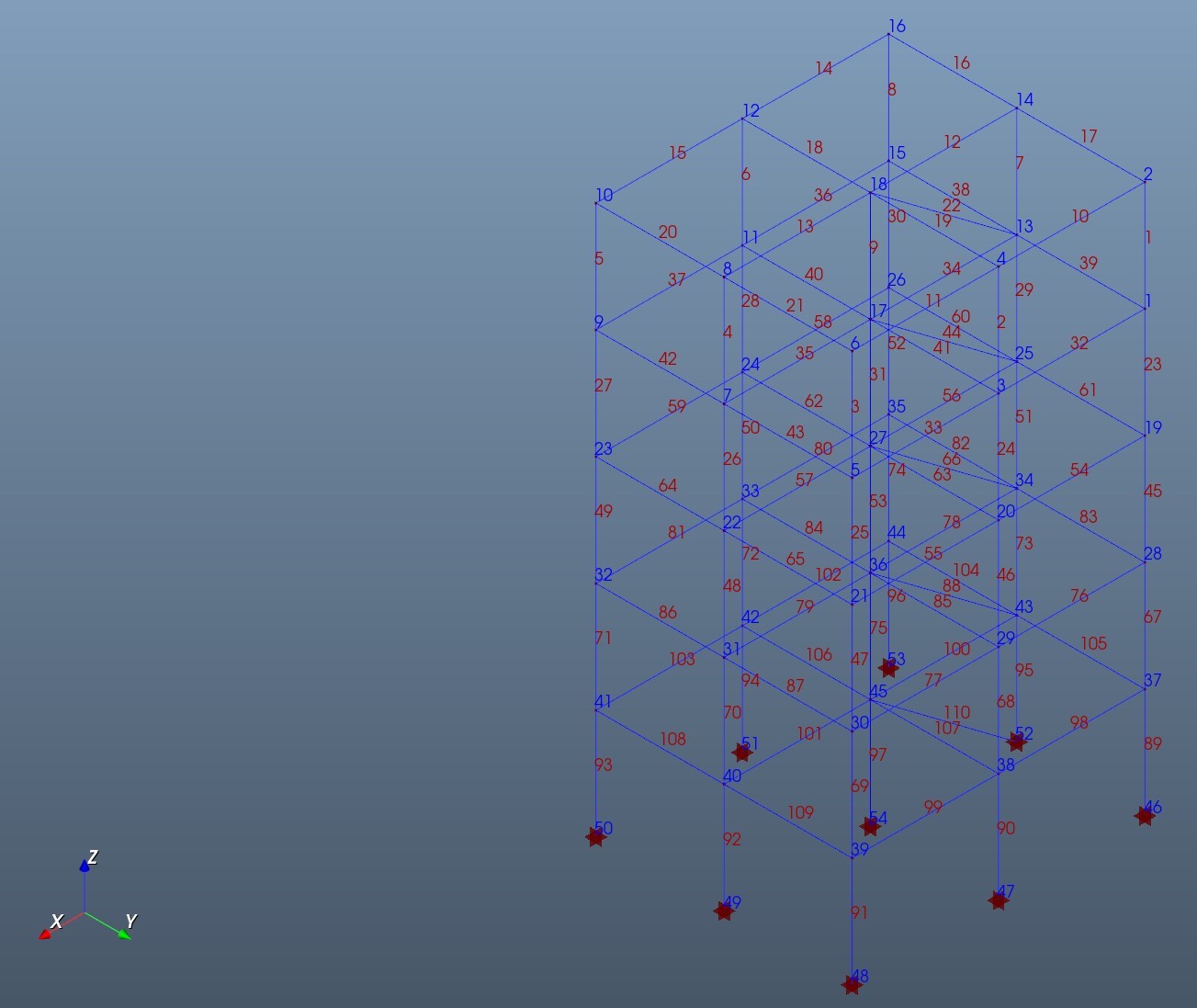

OpenSees的脚本哲学

用TCL脚本构建模型更透明。定义阻尼器时采用Viscous材料：

geomTransf Linear 1
element elasticBeamColumn 1 1 2 2.1e4 3.4e3 1e3 1

# 粘滞阻尼器单元
uniaxialMaterial Viscous 2 200 0.5
element twoNodeLink 100 3 5 -mat 2 -dir 1

这段代码暴露了软件内核的计算逻辑——twoNodeLink单元将粘滞阻尼器简化为单自由度连接器。对比有无阻尼器时，只需注释掉element twoNodeLink行。

结果文件里的秘密

利用opensees和etabs分别进行含粘滞阻尼器的框架结构时程分析，包括 1.两种软件的建模过程以及对模型的详细解释 2.etabs模型文件和结果文件，包括有无粘滞阻尼器两种情况 3.opensees模型文件和结果文件，包括有无粘滞阻尼器两种情况 4.origin绘制的黏滞阻尼器力位移滞回曲线和结构位移加速度时程曲线结果对比

ETABS的*.THD结果文件用二进制存储，需要用Database表格功能导出ASCII数据。而OpenSees直接输出文本：

recorder Node -file Damp.out -time -node 3 -dof 1 disp

有个实用技巧：在OpenSees脚本开头加入wipe; model BasicBuilder -ndm 2 -ndf 3可避免残留数据污染新模型。处理地震波输入时，推荐将PEER格式地震波转换为等间距数据，避免ETABS出现插值警告。

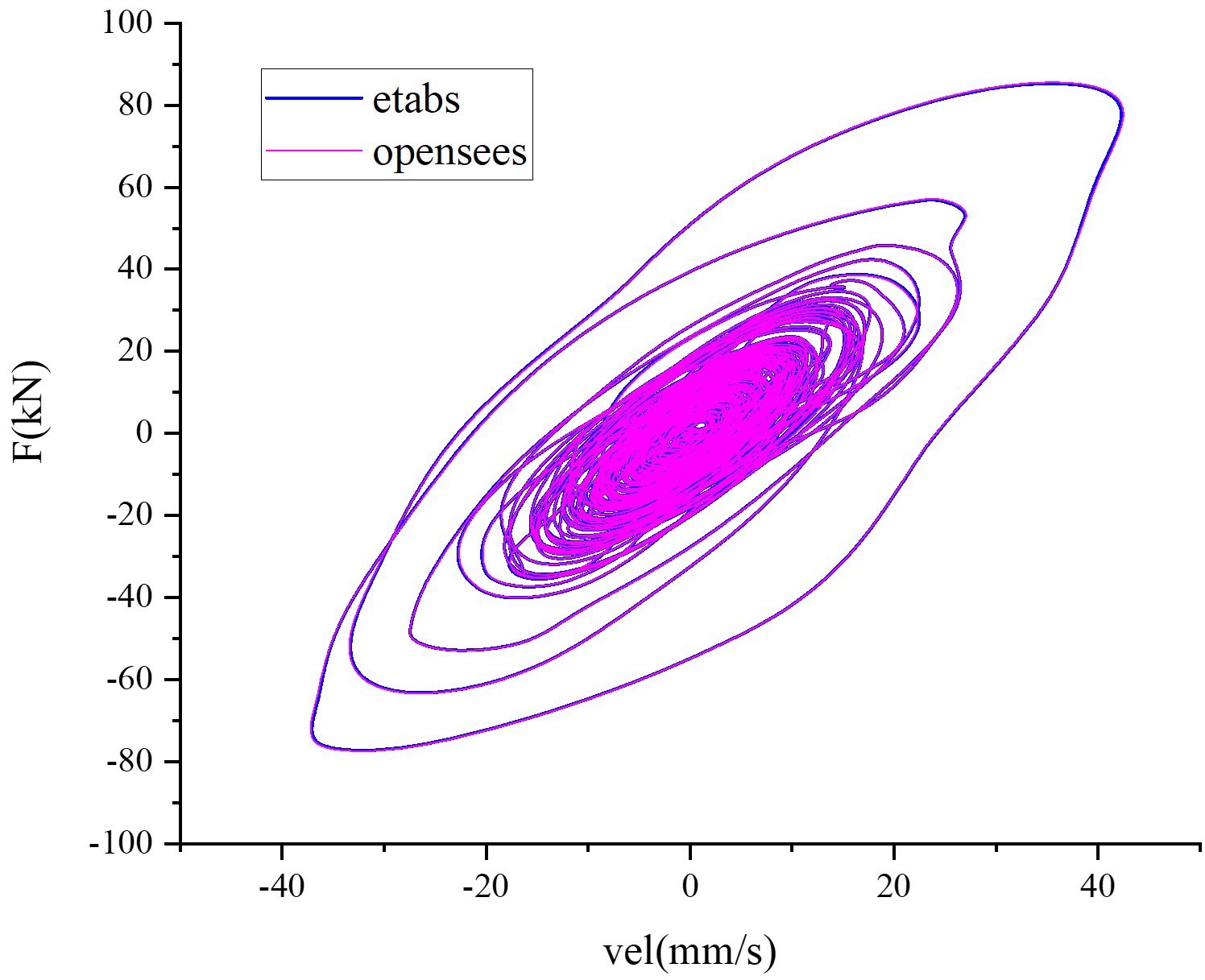

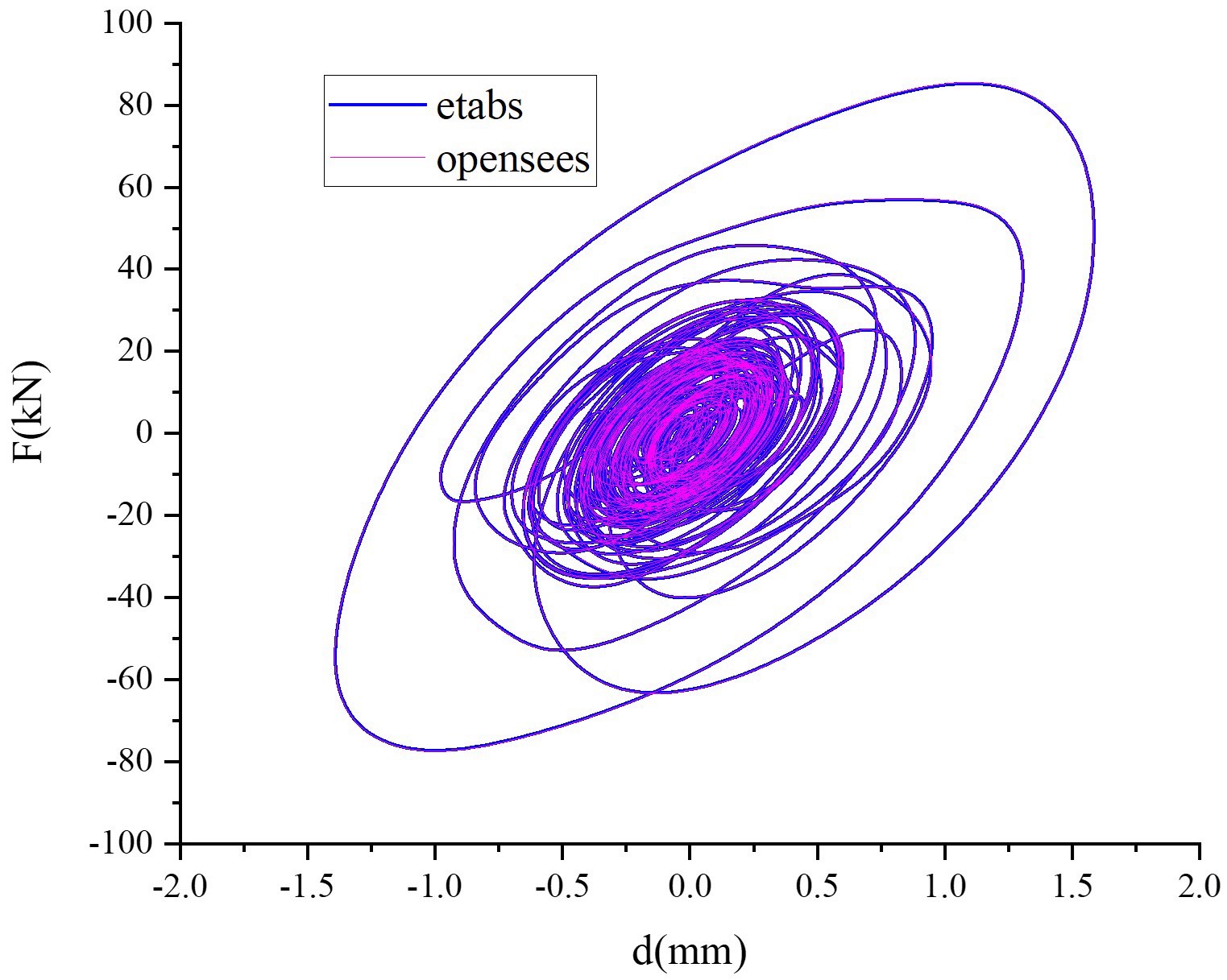

滞回曲线的真相时刻

用Origin处理数据时，发现ETABS的阻尼力计算存在速度限幅（默认1e5mm/s）。对比OpenSees原始公式F=CV^α，当速度突变时两者结果差异可达15%。建议在ETABS中修改Analysis Options > Advanced > Velocity Threshold参数。

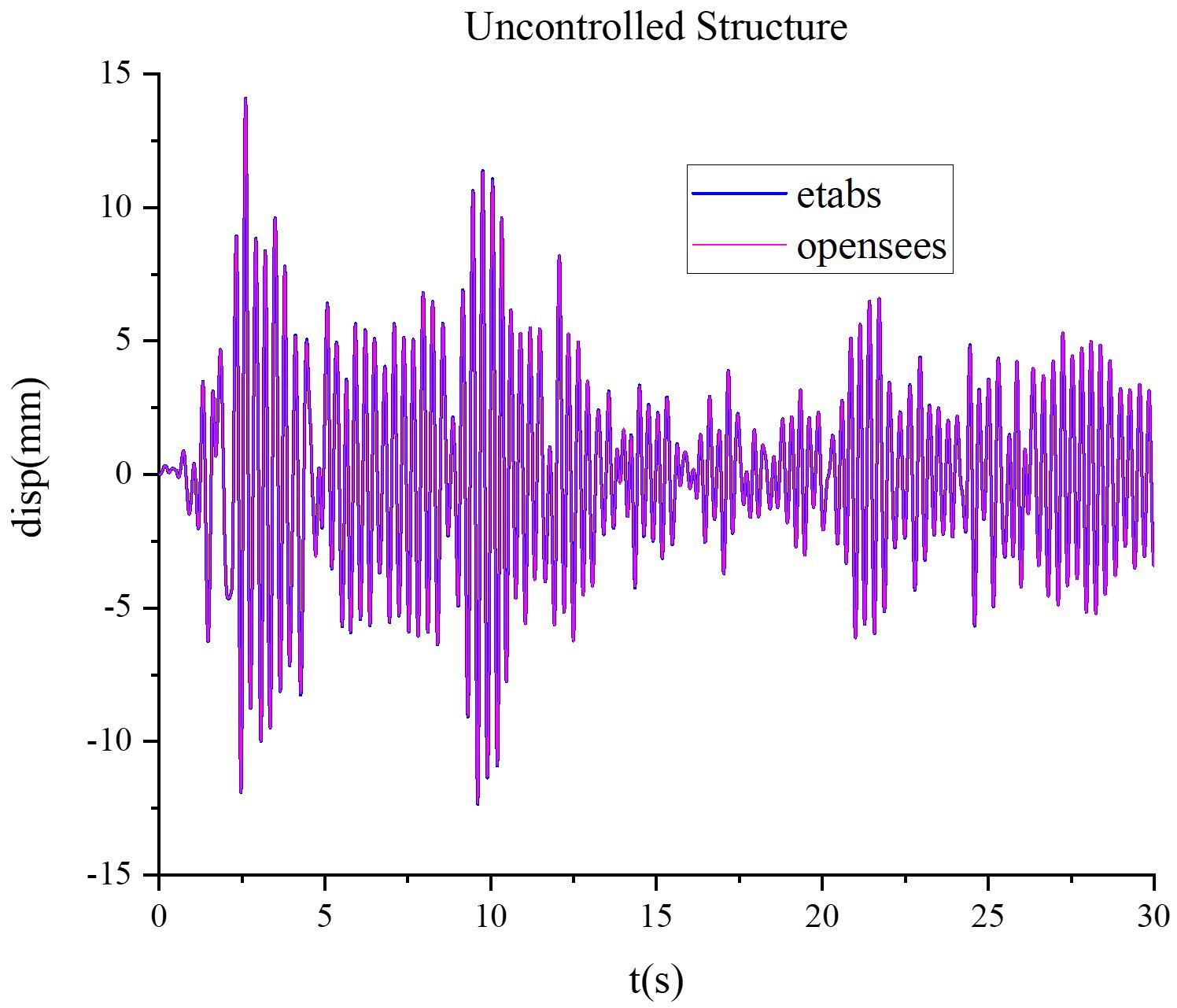

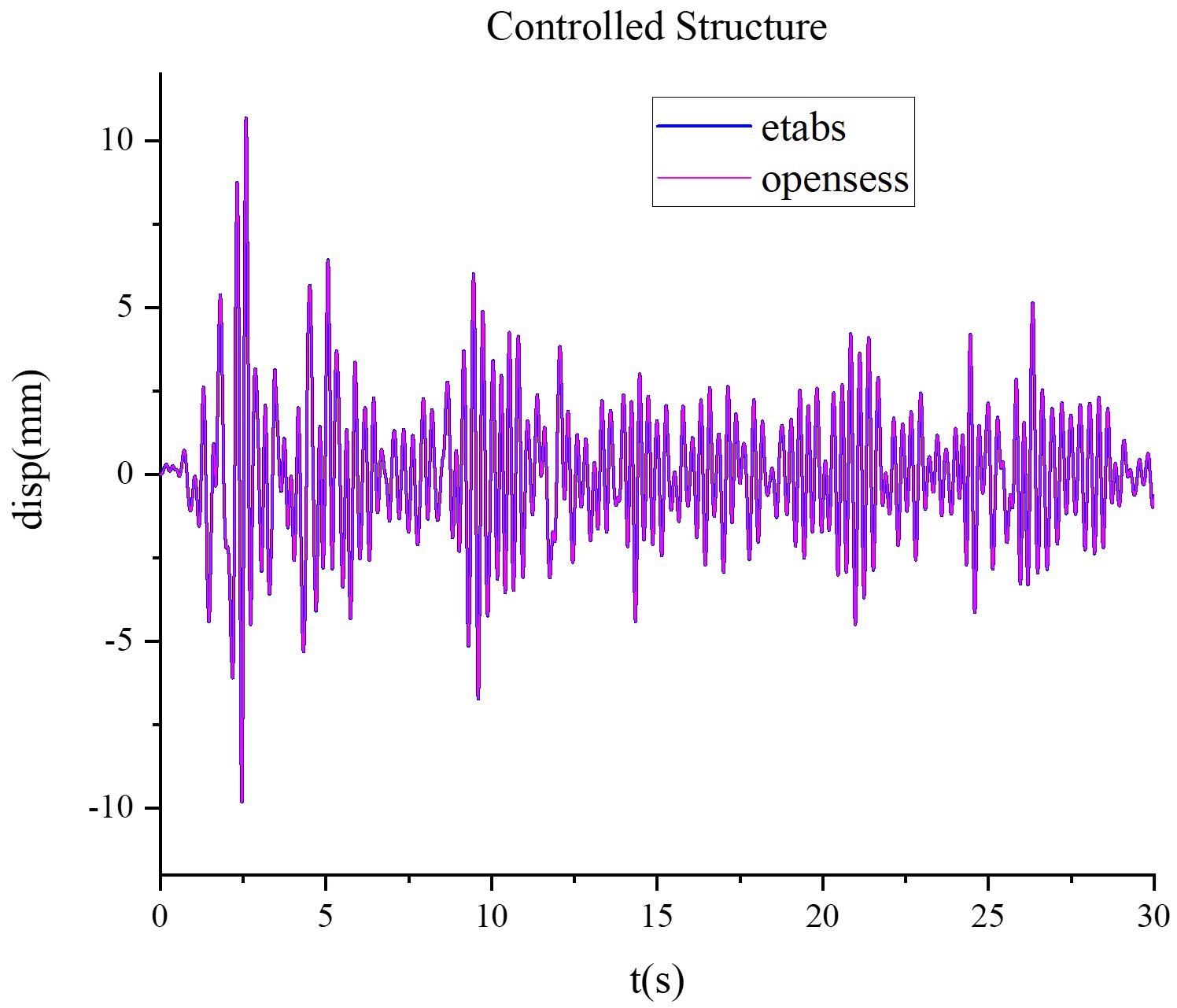

位移时程曲线对比更值得玩味：有阻尼器时ETABS的顶层位移峰值为82mm，OpenSees给出79mm。这种差异可能源于ETABS自动考虑P-Delta效应，而OpenSees需要手动添加geomTransf PDelta命令。

工程师的选择困境

当项目需要快速方案比选时，ETABS的交互式修改更高效。但在研究阻尼器参数敏感性时，用OpenSees脚本批量修改C值显然更方便。最近某项目同时用两种软件验证，发现ETABS在计算200个以上阻尼器时求解速度更快，但OpenSees的内存管理更优。

关键结论：软件只是工具，理解阻尼器的速度指数对耗能的影响比软件操作更重要。当α从0.3增加到0.7时，某层的加速度响应降低了40%——这个物理规律在任何软件中都不会改变。
