基于虚拟惯性控制和下垂控制的双馈风力发电机多机多节点一次调频模型 1、风电渗透率19.3％，可塑性强，可接入储能系统和光伏系统改进。 2、双馈风机虚拟惯性控制，下垂控制，一次调频，仅仿真

在当今能源转型的浪潮中，风力发电占据了越来越重要的地位。尤其是双馈风力发电机，凭借其独特的优势，成为风电领域的研究热点。今天咱们就来唠唠基于虚拟惯性控制和下垂控制的双馈风力发电机多机多节点一次调频模型，这里面涉及的风电渗透率达到了19.3％，并且该模型可塑性极强，后续还能接入储能系统和光伏系统进一步改进。不过，本次探讨仅基于仿真层面。

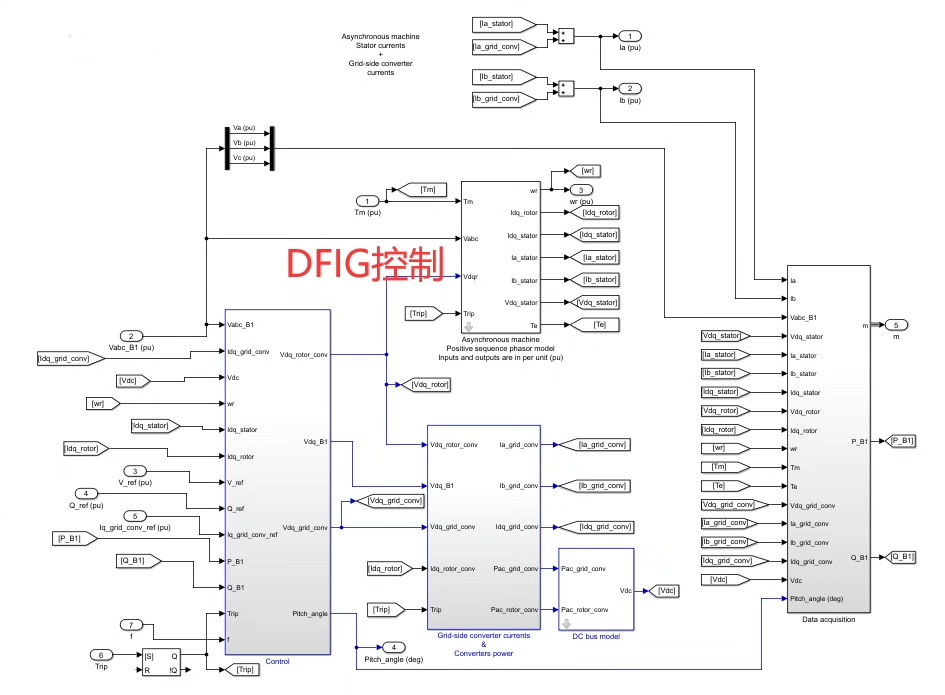

双馈风机虚拟惯性控制

虚拟惯性控制对于双馈风机来说，就像是给它赋予了传统同步发电机的惯性特性。简单来讲，当电网频率发生变化时，虚拟惯性控制能够让双馈风机模拟出惯性响应，对频率波动起到抑制作用。

咱们来看一段简单的虚拟惯性控制代码示例（以Python为例，当然实际应用中可能用更专业的电力系统仿真软件语言）：

import numpy as np

# 定义参数
K = 0.5  # 虚拟惯性系数
omega_n = 2 * np.pi * 50  # 额定角频率
omega = omega_n  # 当前角频率
P = 0  # 初始功率

def virtual_inertia_control(df):
    global omega, P
    domega = df / omega_n
    P += K * domega
    omega = omega_n + df
    return P

这段代码里，K代表虚拟惯性系数，它决定了风机对频率变化响应的强弱程度。omegan是额定角频率，咱们一般默认电网额定频率50Hz来算。omega记录当前角频率，P则是功率。virtualinertia_control函数接收频率变化量df，通过虚拟惯性系数K计算功率变化，并更新当前角频率。这样，风机就能根据频率变化实时调整功率输出，像传统发电机那样对频率波动做出响应。

下垂控制

下垂控制在双馈风机的一次调频中也起着关键作用。它建立了频率与有功功率之间的线性关系，当电网频率下降时，双馈风机能够依据下垂特性曲线增加有功功率输出，反之则减少。

基于虚拟惯性控制和下垂控制的双馈风力发电机多机多节点一次调频模型 1、风电渗透率19.3％，可塑性强，可接入储能系统和光伏系统改进。 2、双馈风机虚拟惯性控制，下垂控制，一次调频，仅仿真

下面是下垂控制的简单代码示例：

R = 0.05  # 下垂系数
P_n = 1  # 额定功率
f_n = 50  # 额定频率
f = f_n  # 当前频率

def droop_control():
    global f, P
    dP = (f_n - f) / R
    P = P_n + dP
    return P

这里的R就是下垂系数，它决定了频率变化与功率变化之间的比例关系。Pn是额定功率，fn是额定频率，f是当前频率。droop_control函数根据当前频率与额定频率的差值，按照下垂系数R计算功率变化，进而调整风机的功率输出。

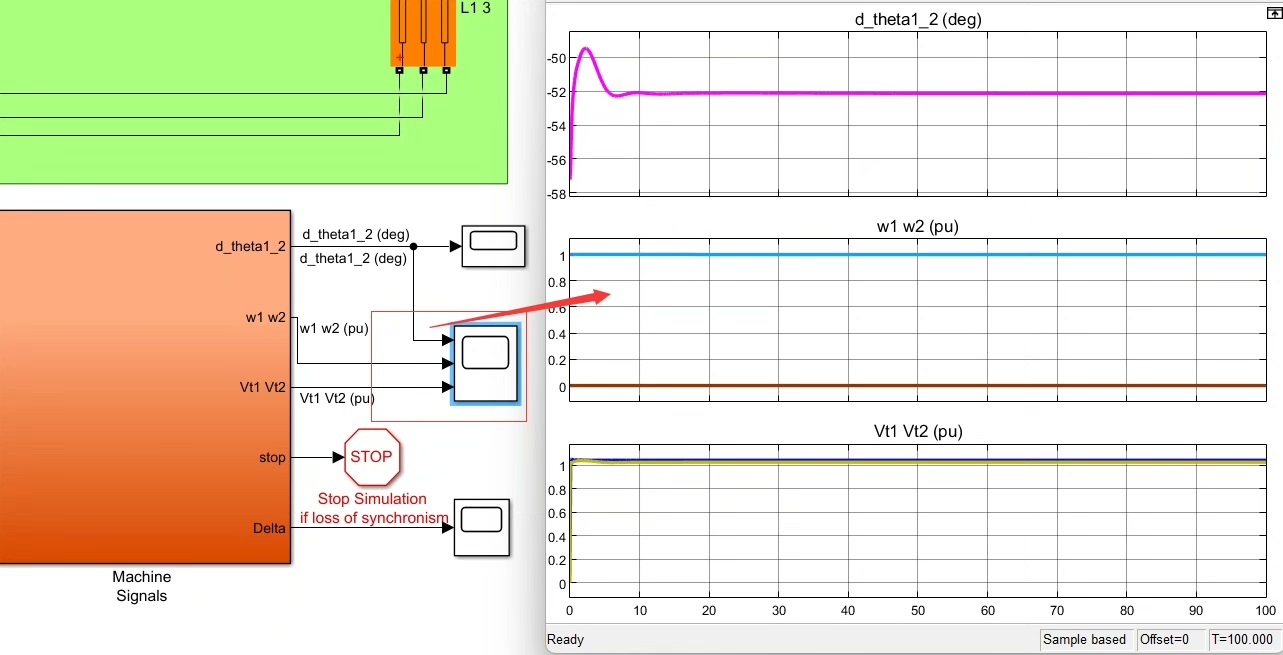

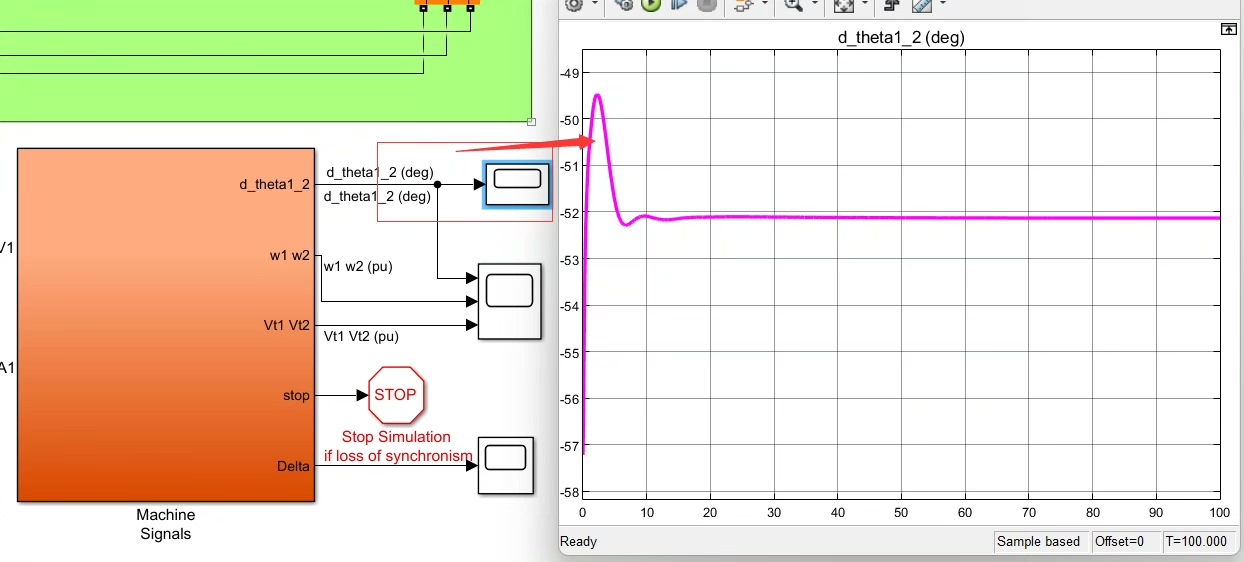

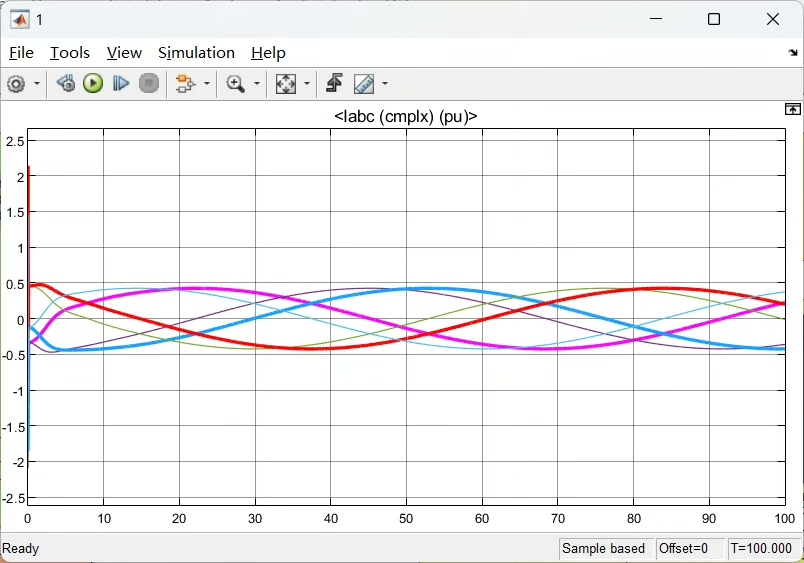

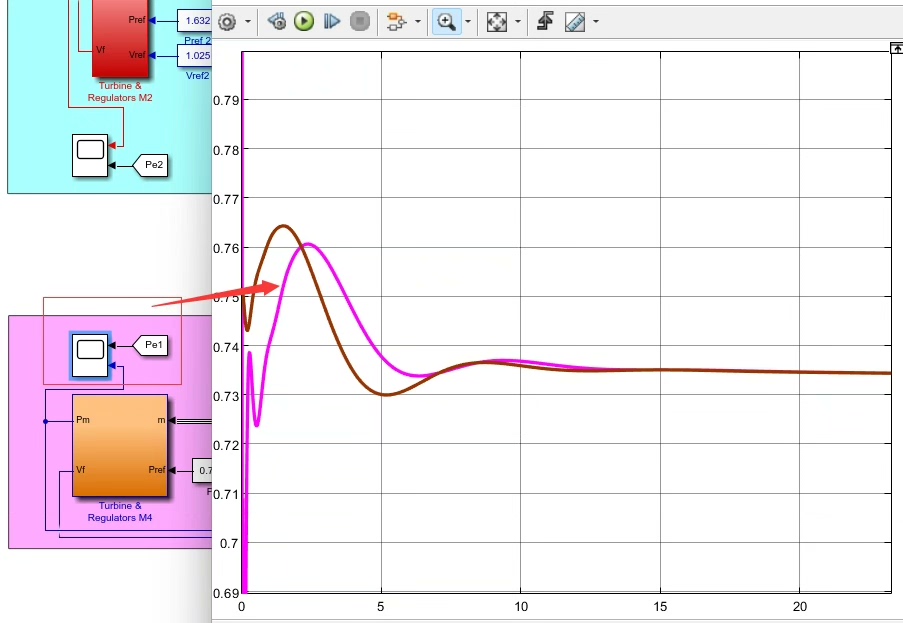

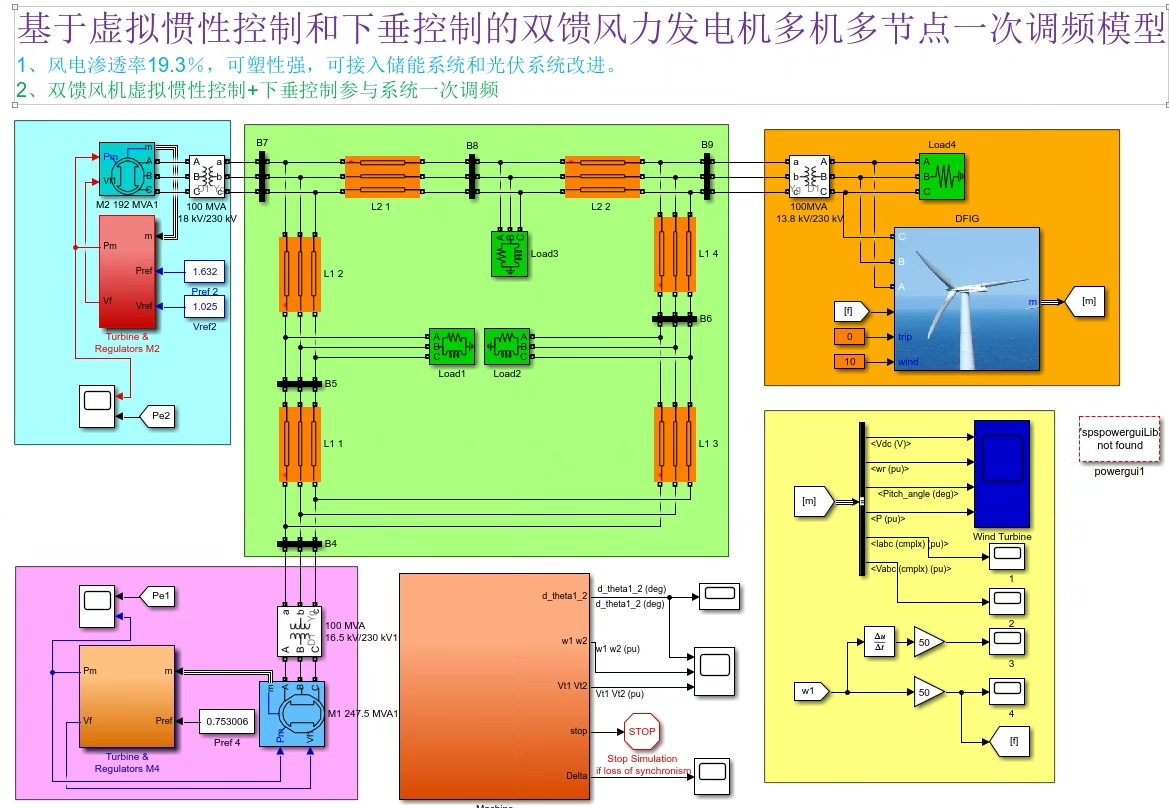

一次调频仿真中的多机多节点模型

在实际的多机多节点系统仿真中，就需要将上述的虚拟惯性控制和下垂控制应用到每一台双馈风机上。通过合理设置参数，让各个风机协同工作，共同维持电网频率的稳定。

例如，在一个简单的三节点系统中，有三台双馈风机分别连接在不同节点。我们可以为每台风机设置不同的虚拟惯性系数和下垂系数，以适应不同的运行工况。

# 假设三个风机的参数
K1, K2, K3 = 0.4, 0.5, 0.6
R1, R2, R3 = 0.04, 0.05, 0.06

# 模拟频率变化
df1 = -0.1
df2 = -0.15
df3 = -0.2

P1 = virtual_inertia_control(df1) + droop_control(R1, df1)
P2 = virtual_inertia_control(df2) + droop_control(R2, df2)
P3 = virtual_inertia_control(df3) + droop_control(R3, df3)

在这段代码中，我们为三台风机设置了不同的虚拟惯性系数K和下垂系数R，并模拟了不同的频率变化量df。通过将虚拟惯性控制和下垂控制结合，计算出每台风机需要输出的功率P。这样，就能在多机多节点系统中实现一次调频，确保电网频率的稳定。

基于虚拟惯性控制和下垂控制的双馈风力发电机多机多节点一次调频模型，虽然目前仅在仿真阶段，但它为未来高风电渗透率电网的稳定运行提供了极具潜力的解决方案。随着储能系统和光伏系统的接入改进，相信这个模型在实际应用中会有更出色的表现。
