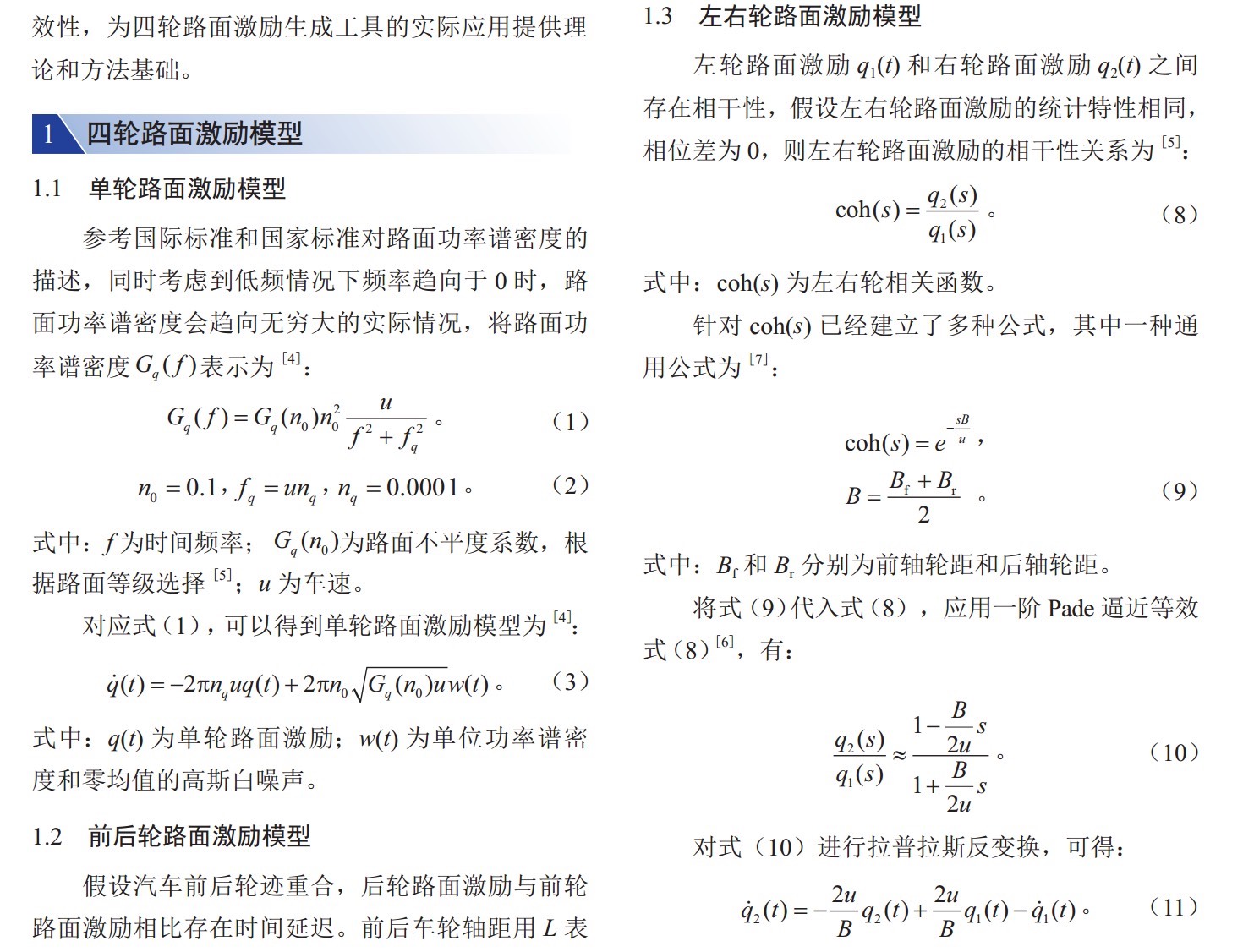

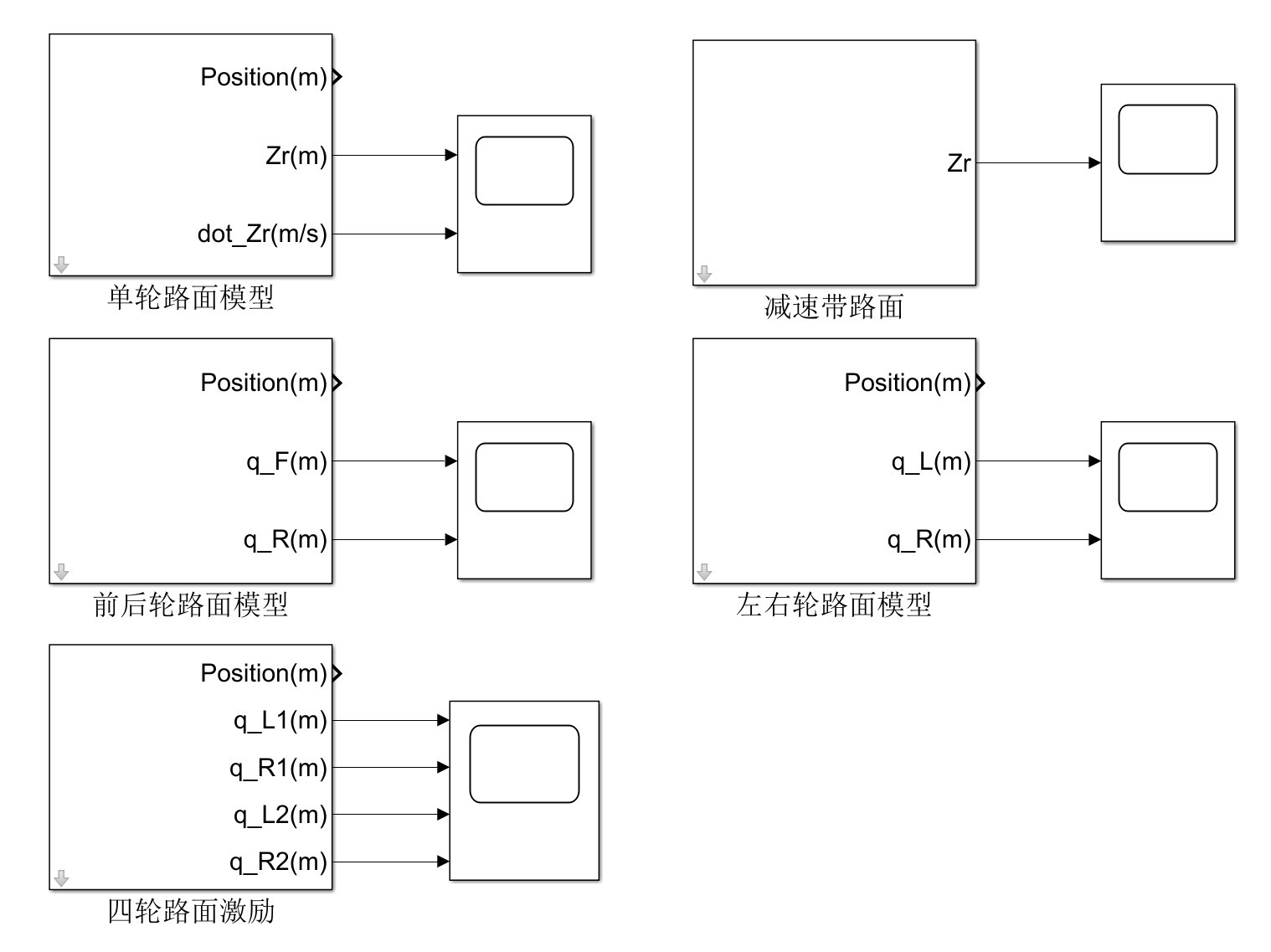

悬架路面仿真模型 模型中有随机路面和减速带路面两类。 随机路面模型包括单轮激励模型，左右轮激励模型，前后轮激励模型，四轮激励模型。 随机路面基于白噪声法建立，多轮随机路面模型考虑左右轮之间的相干特性，前后轮之间的时延特性。 通过Simulink搭建，已封装好，直接修改模型参数如路面等级，轴距，轮距，空间频率等，即可转化成对应的随机路面。 资料中有matlab代码，simulink模型和介绍资料(自制)，资料包括详细的建模过程和对应的论文。

汽车悬架系统开发过程中最头疼的就是实车路试成本太高，这时候路面仿真模型就成了救命稻草。最近在项目里折腾的这套仿真模型挺有意思，尤其是它把各种典型路况都模块化了，今天就跟大家唠唠这玩意儿到底怎么玩。

随机路面生成这块核心是用白噪声搞事情，但绝对不是你想象中直接甩个randn函数那么简单。特别是处理四轮关系时，左右轮得考虑相干性——就像现实里左边轮胎压过石子时右边轮胎其实也在经历类似震动。看这段核心代码就明白了：

% 左右轮相干处理
Gq = K * (1/(road_freq)).^road_class;
S = sqrt(Gq) * sqrt(2*pi*road_freq*v);
phi = 2*pi*rand(size(road_freq));
noise_left = S .* exp(1i*phi);
noise_right = S .* exp(1i*(phi + 2*pi*coherence*road_freq));

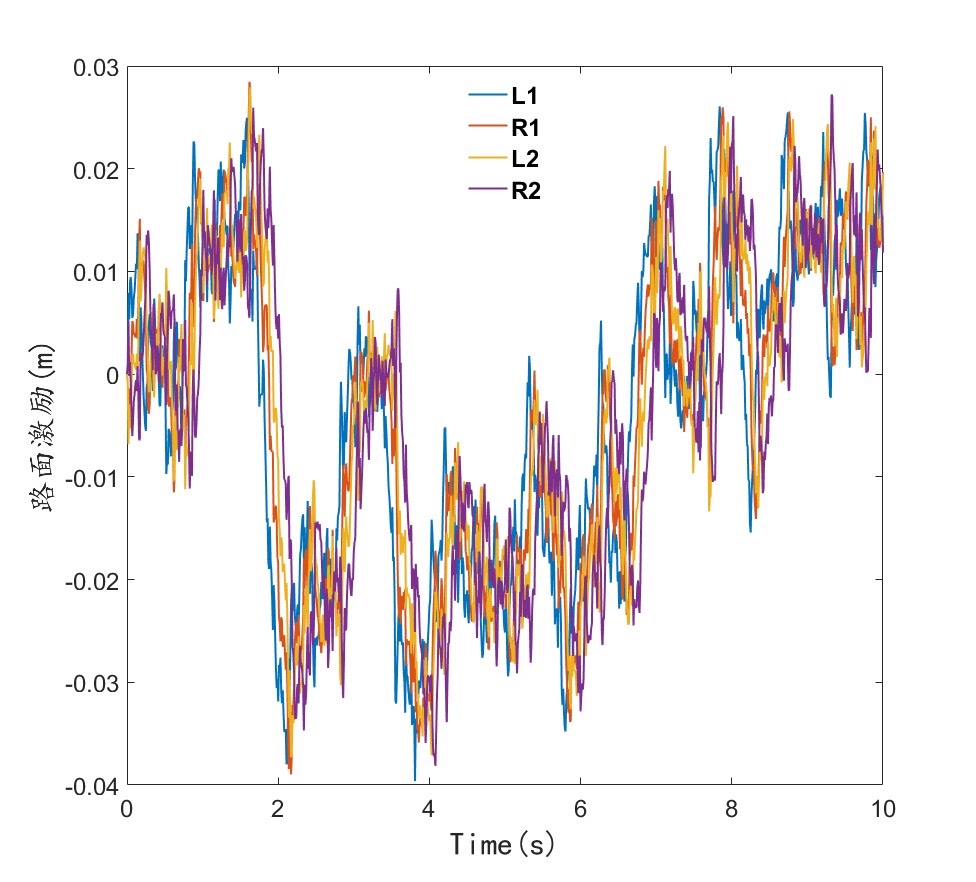

这里用复数相位偏移实现左右轮激励的相关性，road_class参数控制着路面等级，改个数值就能在柏油马路和碎石路之间无缝切换。实际跑仿真时会发现，当coherence参数设为0.8左右，左右轮振动波形就像孪生兄弟——既相似又保持个性差异。

前后轮处理更带感，直接上时移大法。轴距参数往模型里一填，系统自动计算时间延迟。Simulink里直接拖个Transport Delay模块搞定：


（想象这里有个带黄色延迟图标的模块）

悬架路面仿真模型 模型中有随机路面和减速带路面两类。 随机路面模型包括单轮激励模型，左右轮激励模型，前后轮激励模型，四轮激励模型。 随机路面基于白噪声法建立，多轮随机路面模型考虑左右轮之间的相干特性，前后轮之间的时延特性。 通过Simulink搭建，已封装好，直接修改模型参数如路面等级，轴距，轮距，空间频率等，即可转化成对应的随机路面。 资料中有matlab代码，simulink模型和介绍资料(自制)，资料包括详细的建模过程和对应的论文。

重点说下四轮耦合的情况，这可不是简单拼凑四个轮子的信号。当车速提到80km/h时，前轮激励传递到后轮的时间差必须精准到毫秒级，否则悬架响应相位会错乱。实测中发现轴距参数误差超过2cm，车身俯仰角度的仿真结果就会漂移5%以上。

减速带模型反而简单粗暴得多，直接在随机基底上叠加脉冲序列。但魔鬼在细节里——脉冲宽度要跟着车速动态调整。代码里这个车速换算公式特别实用：

speed_mps = 车速/3.6; % 转换km/h到m/s
pulse_width = 减速带宽度 / speed_mps;

比如15cm宽的减速带，40km/h车速下脉冲持续时间精确到13.5毫秒。在示波器上看波形时，这个时间精度直接决定悬架系统会不会产生二次震荡。

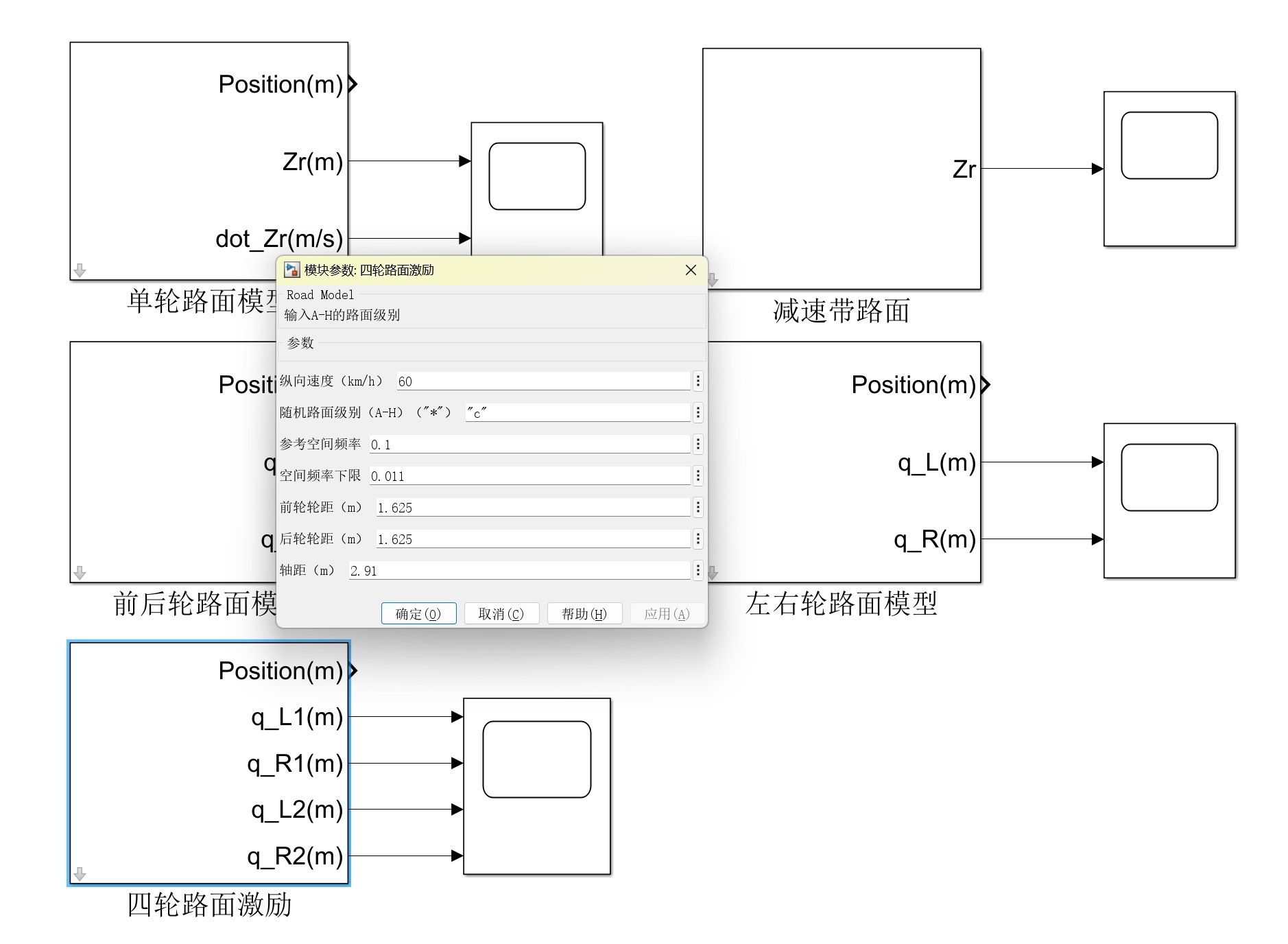

模型封装才是真正体现功力的地方，所有参数都做成了可视化面板。改个轮距参数就像在赛车游戏里调校车辆，立马看到轮迹变化。有次我把轮距从1550mm改成1650mm，仿真结果里车身侧倾角直接从3.2度降到2.7度，数据变化比实车测试还灵敏。

建议新手先玩转road_class这个参数，从A级路面（高速公路）到E级（越野路面）逐级体验。特别是切到E级时，把频谱分析仪打开，能看到0.1-10Hz区间能量暴涨20dB，这时候悬架系统的阻尼特性立马现原形。

这套模型的杀手锏是能混合路面——比如随机颠簸路上突然来个减速带阵列。记得保存仿真数据前调高求解器精度，不然脉冲触发时刻的微分方程容易炸。血的教训是某次没改设置，导致减速带冲击力仿真值比理论值高了30%，差点让结构组的同事白改三个月图纸。
