探索IMMD架构混联混动仿真模型：P1 + P3架构下的动力性经济性之旅

iWZXQxBO

380人浏览 · 2026-03-23 13:01:45

iWZXQxBO · 2026-03-23 13:01:45 发布

IMMD架构混联混动仿真模型，P1+P3架构，混联混动汽车动力性经济性仿真。 immd_cruise仿真模型+simulink策略源文件64 具体内容包括： cruise 模型， simulink策略，策略文件说明（19页）模型介绍： 1.本模型是基于IMMD架构搭载的混联混动仿真模型。模型是基于cruise/simulink搭建的base模型，策略模型基于MATLAB/Simulink平台搭建完成，通过C++编译器编译成dll文件给CRUISE引用，实现联合仿真。 2.尽可能详细的描写了策略说明，大约19页左右，主要解释策略搭建逻辑及各模式间的转换。 3.模型主要供学习使用，不同的车型控制策略必然不同，具体车型仿真任务请根据需求自行变更模型。 4.使用模型前请确保有相应软件基础，是模型文件，不是软件教程。 5.提供所有相关文件，包含：cruise模型、simulink策略模型、策略说明文档。 6.DLL文件使用64位编译器编译，如出现无策略文件提示，请在模型界面选择“options→layout→platform→WIN64”；如仍不能运行，请检查模型目录是否存在中文字符。

在汽车技术飞速发展的今天，混联混动技术成为了众多车企探索高效动力系统的热门方向。今天要给大家分享的是基于IMMD架构搭载的混联混动仿真模型，它聚焦于P1 + P3架构下混联混动汽车动力性经济性的仿真，同时包含immd_cruise仿真模型以及simulink策略源文件64。

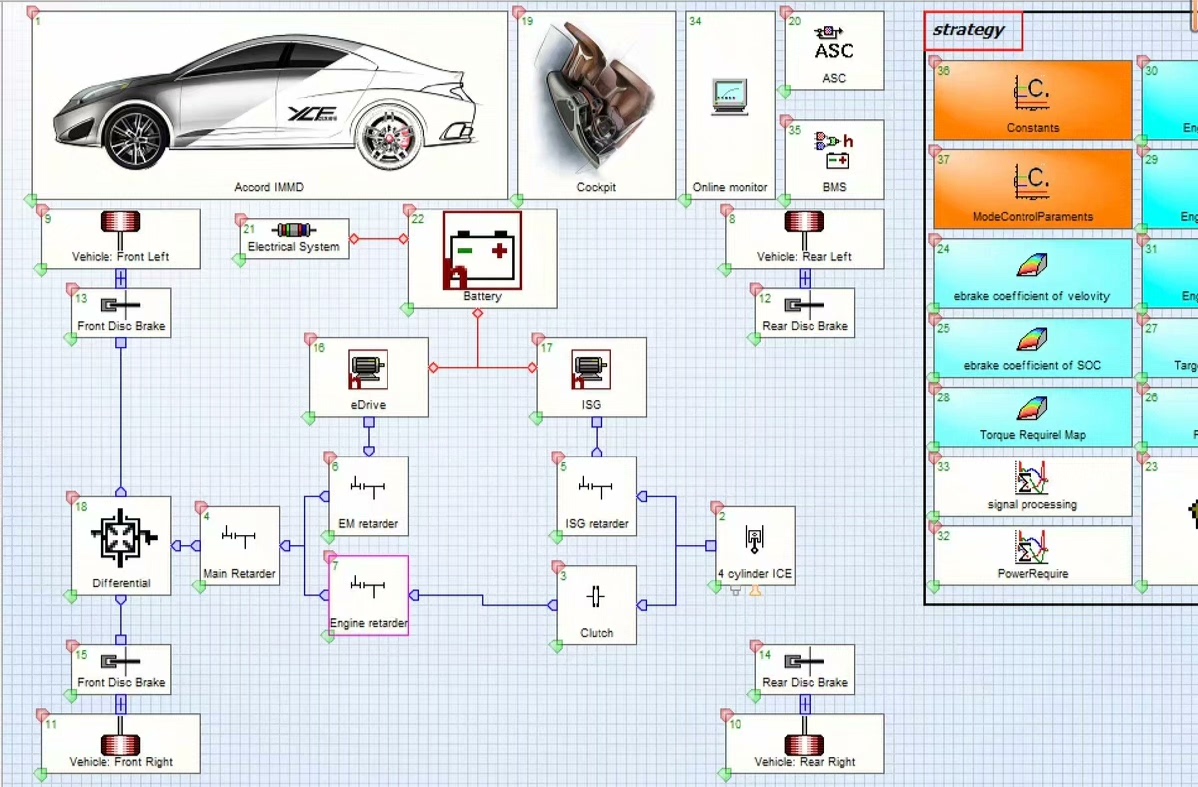

Cruise模型

Cruise模型是整个仿真体系的基础框架。它构建了车辆行驶过程中的物理模型，涵盖了车辆动力学、传动系统、轮胎模型等多个关键部分。比如在车辆动力学模块，会考虑车辆的质量、风阻系数、滚动阻力系数等参数对车辆行驶的影响。通过Cruise，我们能够模拟车辆在不同工况下的行驶状态，为后续的动力性和经济性分析提供基础。

% 假设在Cruise模型中车辆动力学部分的简单代码示意
m = 1500; % 车辆质量（kg）
Cd = 0.3; % 风阻系数
A = 2.5; % 迎风面积（m^2）
rho = 1.225; % 空气密度（kg/m^3）
Crr = 0.01; % 滚动阻力系数

function F_resistance = calculate_resistance(v)
    F_roll = Crr * m * 9.81;
    F_wind = 0.5 * rho * Cd * A * v^2;
    F_resistance = F_roll + F_wind;
end

这段代码简单计算了车辆行驶过程中的滚动阻力和空气阻力，这在Cruise模型的车辆动力学模拟中是非常基础且关键的部分。滚动阻力与车辆质量和滚动阻力系数相关，而空气阻力则与车速的平方、风阻系数、迎风面积以及空气密度有关。

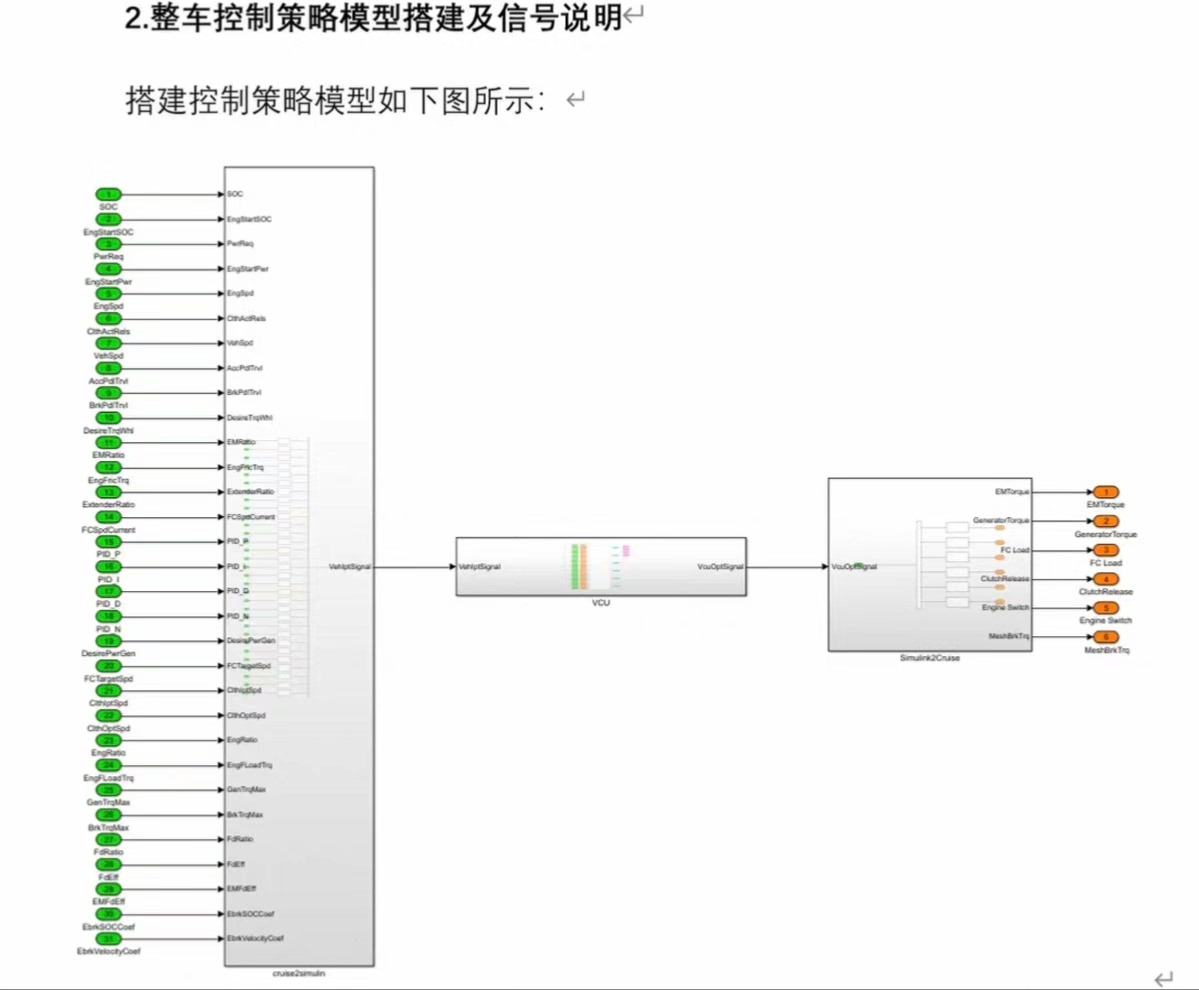

Simulink策略

Simulink策略模型基于MATLAB/Simulink平台搭建完成，它犹如车辆的“大脑”，指挥着动力系统各部件的协同工作。该策略通过C++编译器编译成dll文件给CRUISE引用，从而实现联合仿真。

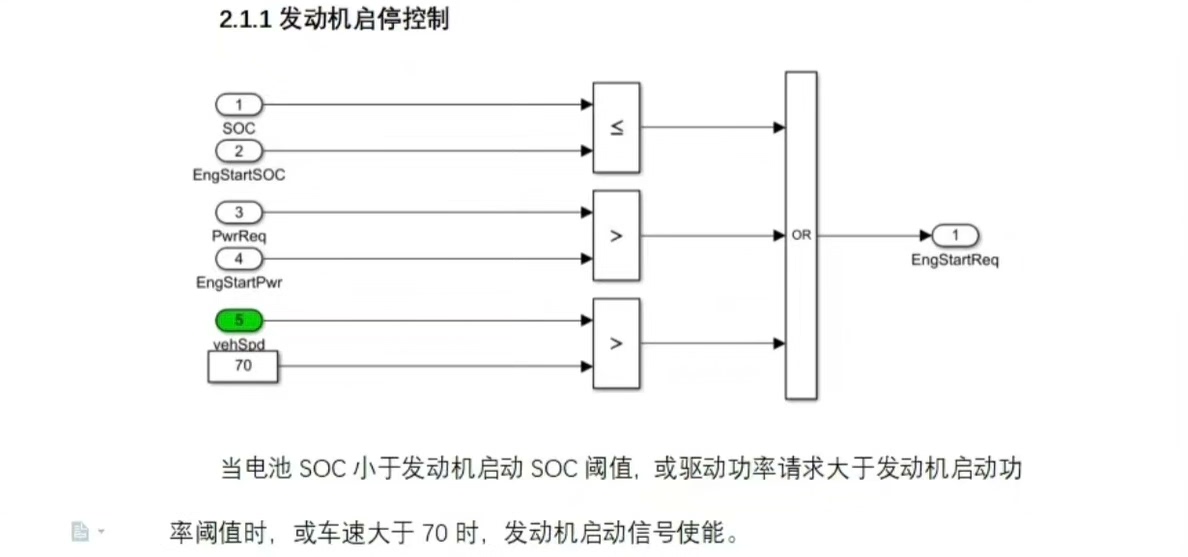

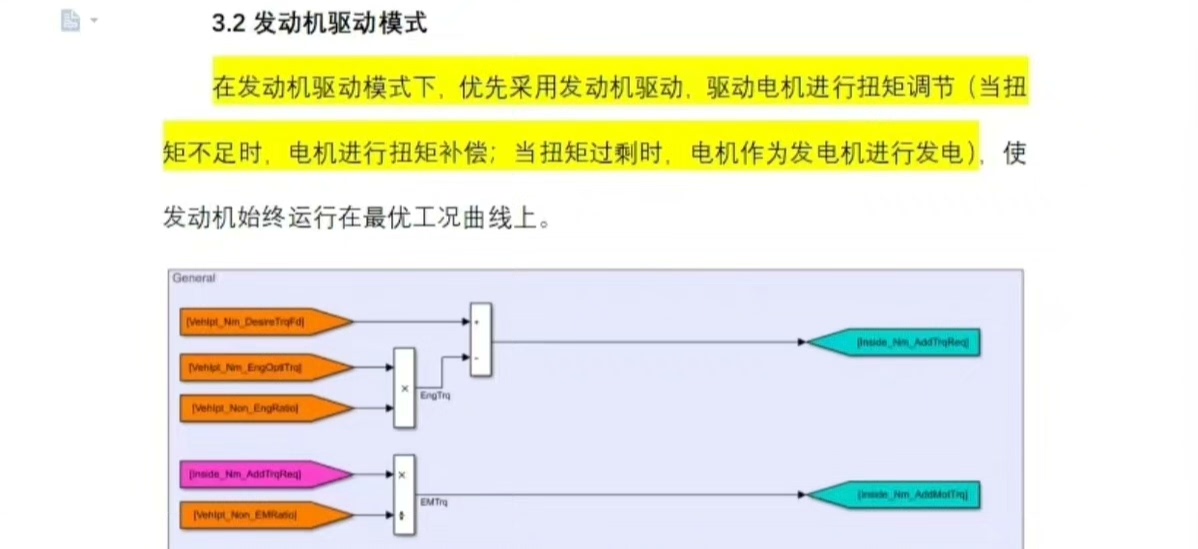

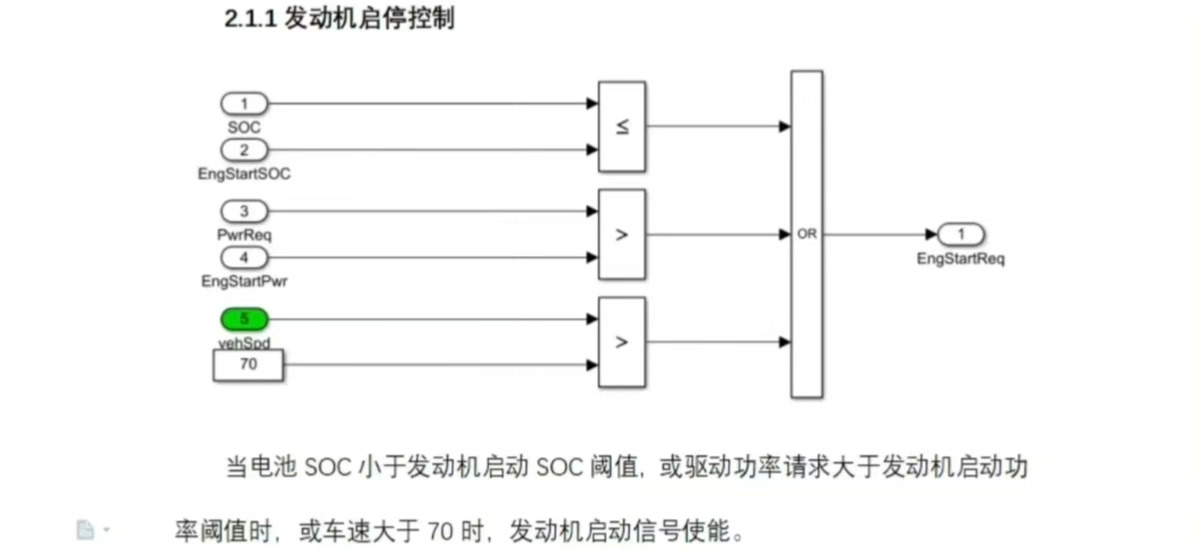

在Simulink中，我们可以看到各种逻辑模块的组合，比如能量管理策略模块，它会根据车辆的行驶工况、电池电量、发动机状态等多种因素，智能地分配发动机和电机的输出功率，以达到最佳的动力性和经济性平衡。

% 简单的能量管理策略代码示意
function [P_engine, P_motor] = energy_management(state)
    SOC = state.SOC; % 电池荷电状态
    v = state.speed; % 当前车速
    demand = state.power_demand; % 功率需求

    if SOC < 0.3 && demand < 50
        P_engine = demand;
        P_motor = 0;
    elseif demand > 80
        P_engine = 80;
        P_motor = demand - 80;
    else
        P_engine = 0;
        P_motor = demand;
    end
end

上述代码展示了一个简单的能量管理策略逻辑。当电池荷电状态较低且功率需求不高时，优先使用发动机提供动力；当功率需求较高时，发动机和电机协同工作；而在电池电量充足且功率需求较低的情况下，则优先使用电机驱动。

策略文件说明

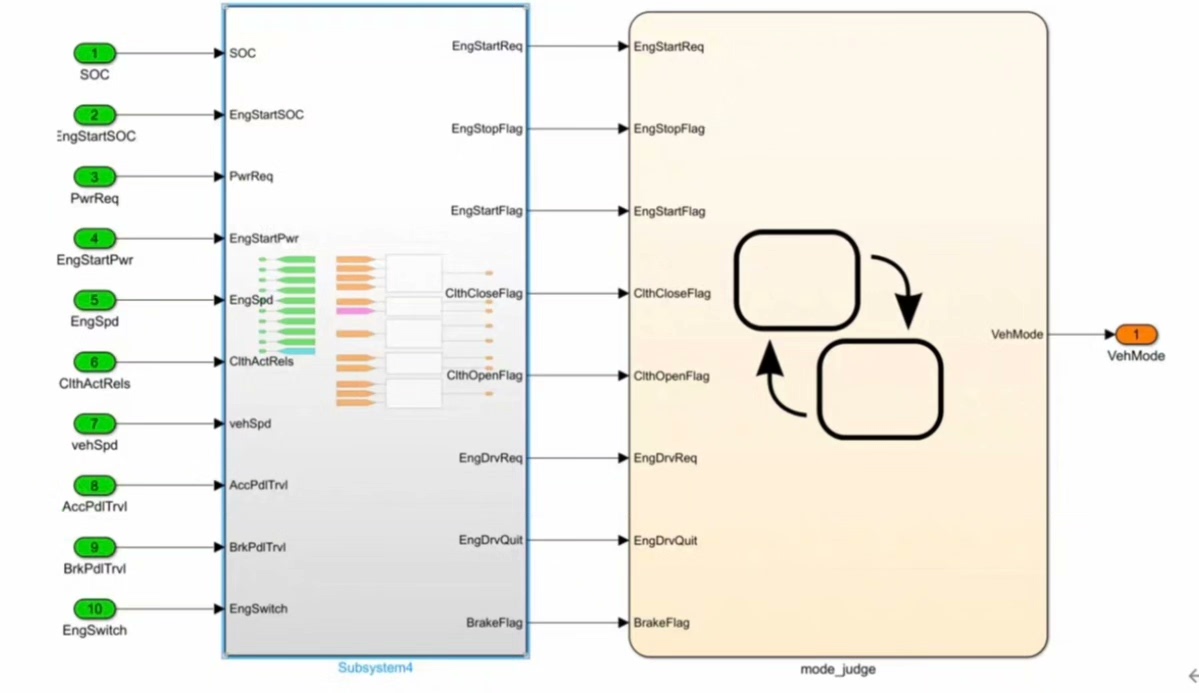

策略文件大约19页，详细解释了策略搭建逻辑及各模式间的转换。这部分内容是理解整个模型运行机制的关键。从策略的初始化设置，到不同行驶工况下动力系统模式的切换逻辑，都在文档中有详细阐述。例如，在纯电模式、混动模式、发动机直驱模式之间的切换条件，以及每种模式下各部件的工作状态和参数设置。通过阅读这份策略文件，使用者能够清晰地了解到整个动力系统是如何根据不同的输入条件做出响应的。

模型使用注意事项

模型用途：本模型主要供学习使用。要知道不同的车型由于其自身结构、参数以及设计目标的差异，控制策略必然不同。所以，如果有具体车型的仿真任务，大家需要根据实际需求自行变更模型。
基础要求：使用模型前请确保自己有相应的软件基础。这毕竟是模型文件，可不是软件教程哦。
文件提供：我们提供了所有相关文件，包含cruise模型、simulink策略模型、策略说明文档，方便大家全面研究和学习。
DLL文件问题：DLL文件使用64位编译器编译。要是出现无策略文件提示，大家可以在模型界面选择“options→layout→platform→WIN64”；要是这样还不能运行，那就得检查模型目录是否存在中文字符了，因为中文字符可能会导致路径识别问题，进而影响模型的正常运行。

希望这个IMMD架构混联混动仿真模型能够为大家在混动汽车技术研究的道路上提供一些帮助和启发，让我们一起在汽车技术的海洋中继续探索前行！
