在新能源领域蓬勃发展的当下，风力发电作为主力军之一，其技术的深入研究至关重要。今天咱就聊聊 K 永磁同步风力发电机仿真模型，这可是新能源风力发电机仿真里的关键一环，其中风力机建模更是核心部分。

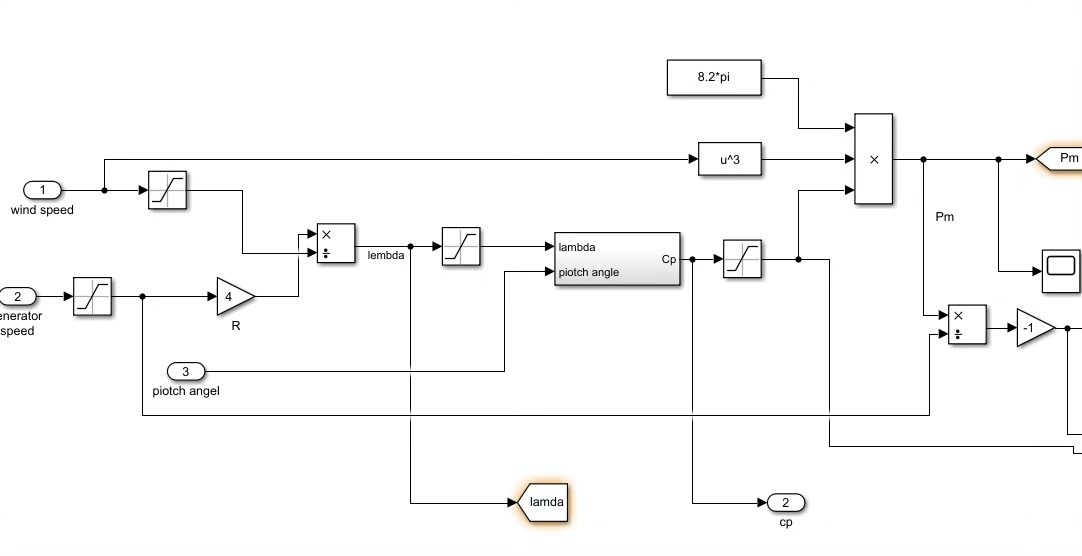

风力机建模：基础与挑战

风力机建模得精准模拟风力机在不同风速、风向等条件下的运行状态。一般来说，风力机捕获风能的效率用功率系数 \( C_p \) 来衡量，它是叶尖速比 \( \lambda \) 和桨距角 \( \beta \) 的函数，公式如下：

\[ Cp(\lambda,\beta) = 0.5176(\frac{116}{\lambda{i}} - 0.4\beta - 5)e^{-\frac{21}{\lambda_{i}}} + 0.0068\lambda \]

\[ \frac{1}{\lambda_{i}} = \frac{1}{\lambda + 0.08\beta} - \frac{0.035}{\beta^{3} + 1} \]

这里的叶尖速比 \( \lambda = \frac{\omega R}{v} \)，\( \omega \) 是风力机叶片的旋转角速度，\( R \) 是叶片半径，\( v \) 是风速。

下面用 Python 代码来简单模拟一下这个功率系数的计算：

import numpy as np
import matplotlib.pyplot as plt


def calculate_cp(lambda_value, beta):
    lambda_i = 1 / ((1 / (lambda_value + 0.08 * beta)) - (0.035 / (beta ** 3 + 1)))
    cp = 0.5176 * ((116 / lambda_i) - 0.4 * beta - 5) * np.exp(-21 / lambda_i) + 0.0068 * lambda_value
    return cp


# 设定参数范围
beta_values = np.linspace(0, 15, 100)
lambda_values = np.linspace(0, 10, 100)
CP = np.zeros((len(lambda_values), len(beta_values)))

for i, lambda_val in enumerate(lambda_values):
    for j, beta_val in enumerate(beta_values):
        CP[i, j] = calculate_cp(lambda_val, beta_val)


# 绘制 3D 图像
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
X, Y = np.meshgrid(beta_values, lambda_values)
ax.plot_surface(X, Y, CP, cmap='viridis')
ax.set_xlabel('Pitch Angle (beta)')
ax.set_ylabel('Tip - Speed Ratio (lambda)')
ax.set_zlabel('Power Coefficient (Cp)')
plt.show()

在这段代码里，calculate_cp 函数实现了上述功率系数公式的计算逻辑。通过循环和 meshgrid 函数，我们生成不同叶尖速比和桨距角下的功率系数数据，并使用 matplotlib 库绘制出 3D 图像，直观展示功率系数随这两个参数的变化情况。这有助于我们更好地理解风力机在不同工况下捕获风能的效率。

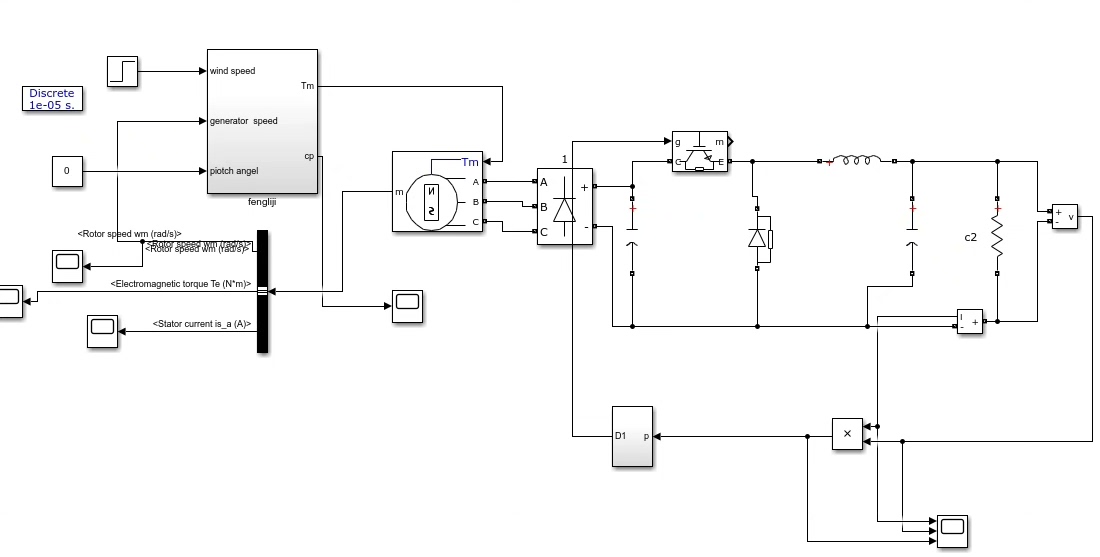

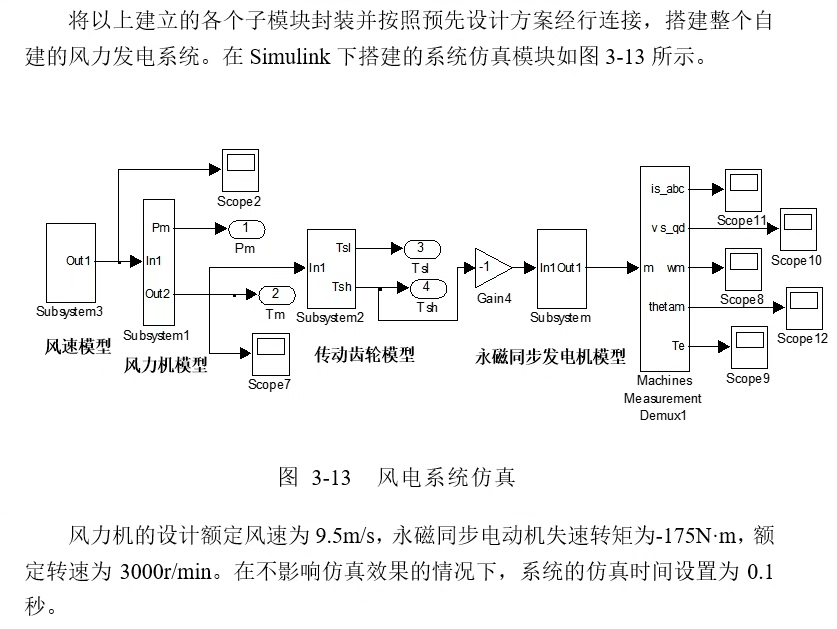

K 永磁同步风力发电机仿真模型

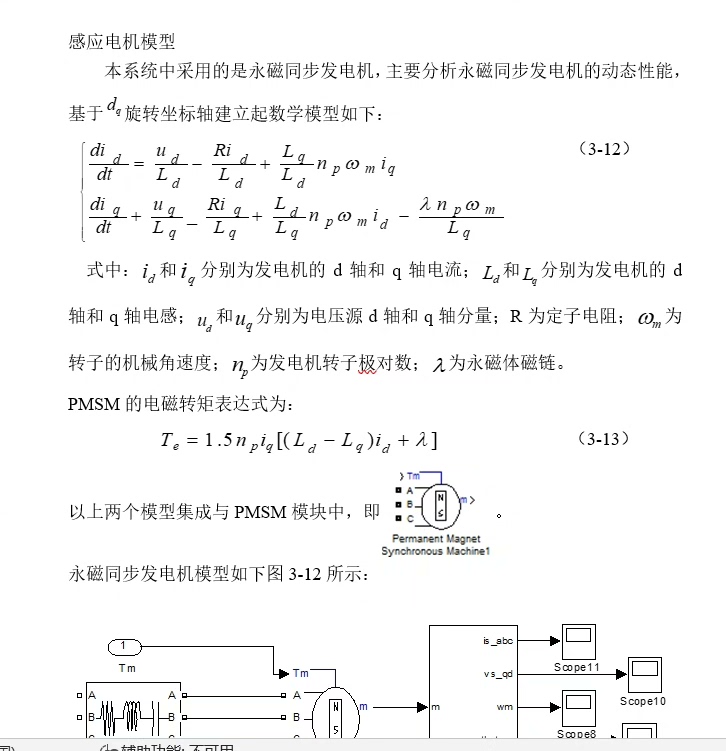

有了风力机建模的基础，K 永磁同步风力发电机仿真模型就可以进一步搭建了。这个模型需要整合风力机输出的机械功率转化为发电机的电功率这一过程。永磁同步发电机的数学模型通常基于派克变换，其电压方程如下：

K永磁同步风力发电机仿真模型，新能源风力发电机仿真，含风力机建模，有报告三十页一万字+，备注邮箱。

\[ \begin{cases}

ud = Rsid + Ld\frac{did}{dt} - \omegaeLqiq \\

uq = Rsiq + Lq\frac{diq}{dt} + \omegae(Ldid + \psi_f)

\end{cases} \]

这里 \( ud, uq \) 是 \( d - q \) 轴电压，\( id, iq \) 是 \( d - q \) 轴电流，\( Rs \) 是定子电阻，\( Ld, Lq \) 是 \( d - q \) 轴电感，\( \omegae \) 是电角速度，\( \psi_f \) 是永磁体磁链。

用 MATLAB 来搭建一个简单的永磁同步发电机模型框架：

% 参数设定
Rs = 0.5;
Ld = 0.1;
Lq = 0.15;
psi_f = 0.8;
omega_n = 2 * pi * 50; % 额定电角速度

% 时间设定
t = 0:0.0001:0.1;

% 初始化变量
id = zeros(size(t));
iq = zeros(size(t));
ud = zeros(size(t));
uq = zeros(size(t));

% 简单的控制逻辑（这里只是示例，实际更复杂）
for k = 2:length(t)
    dt = t(k) - t(k - 1);
    id(k) = id(k - 1) + (ud(k - 1) - Rs * id(k - 1) + omega_n * Lq * iq(k - 1)) / Ld * dt;
    iq(k) = iq(k - 1) + (uq(k - 1) - Rs * iq(k - 1) - omega_n * (Ld * id(k - 1) + psi_f)) / Lq * dt;
end

figure;
subplot(2,1,1);
plot(t, id);
xlabel('Time (s)');
ylabel('d - axis current (A)');
title('d - axis current variation');

subplot(2,1,2);
plot(t, iq);
xlabel('Time (s)');
ylabel('q - axis current (A)');
title('q - axis current variation');

在这段 MATLAB 代码里，我们设定了永磁同步发电机的一些基本参数，然后通过一个简单的时间步长迭代，依据电压方程更新 \( d - q \) 轴电流。最后绘制出 \( d - q \) 轴电流随时间的变化曲线，方便观察发电机内部电流的动态变化。

总结与交流

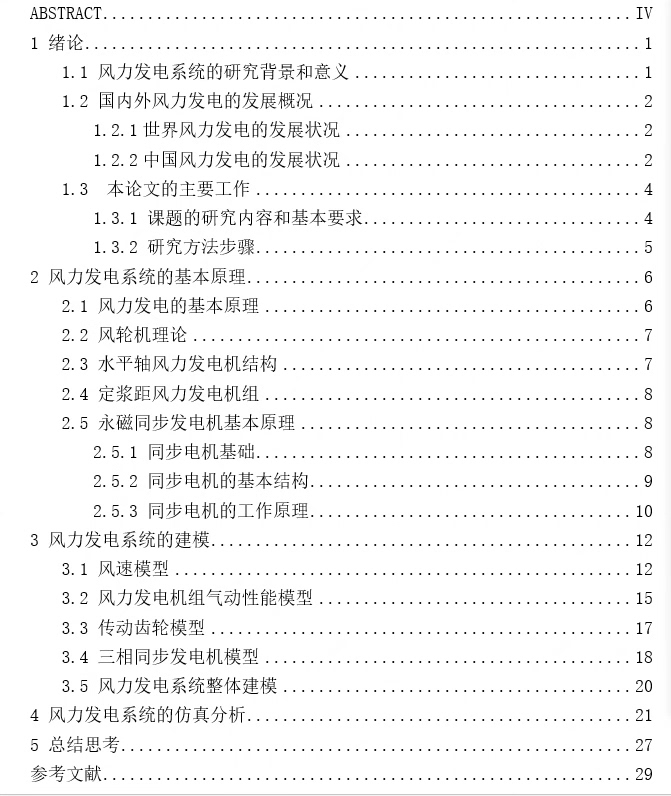

通过风力机建模和 K 永磁同步风力发电机仿真模型的搭建，我们对新能源风力发电系统有了更深入的理解。这里只是简单介绍了部分核心内容，实际上完整的报告有三十页一万字 + ，里面涵盖了更详细的理论推导、模型优化以及实验验证等内容。如果对这方面感兴趣，欢迎通过邮箱进一步交流探讨，期待与大家一起在新能源风力发电领域探索更多可能。（备注邮箱：[你的邮箱]）
