引言

数据流图（DFD）仍然是软件开发人员理解、设计和沟通系统架构的最强大工具之一。自顶向下的分解方法使团队能够系统地将复杂系统分解为可管理、可理解的组件——从高层概览逐步深入到细粒度细节。

本指南探讨 DFD 自顶向下分解的原则，并展示 Visual Paradigm 的 AI 驱动生态系统 如何彻底改变您的开发团队进行系统设计和文档编写的方式。

---

理解 DFD 自顶向下分解

自顶向下分解是一种系统化的方法，从整个系统的广泛、抽象视图开始，逐步将其分解为更小、更详细的组件。这种方法反映了人类理解复杂系统的自然方式：首先掌握全局，然后再深入细节。

核心理念

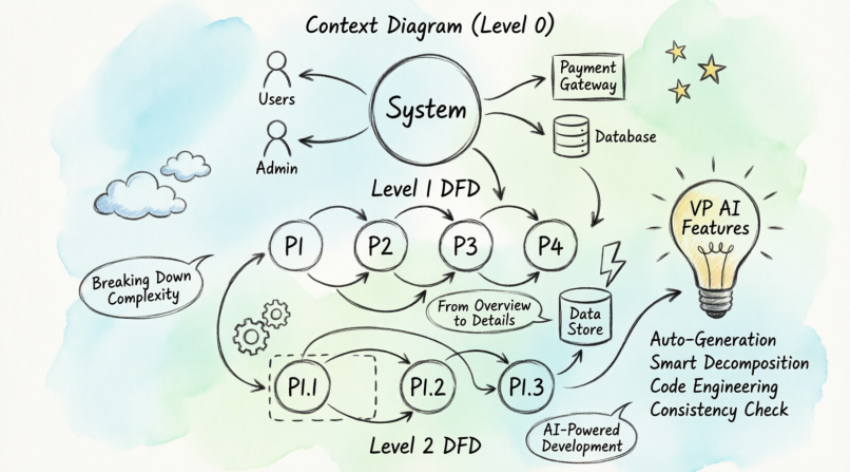

信息图展示了三个关键的分解层次：

1. 从简开始：将系统视为单个黑盒

2. 逐层分解：分解为主要功能流程

3. 进一步细化：将单个流程拆解为子流程

这种方法避免了不知所措，确保没有遗漏，并创建了从需求到实施的清晰审计跟踪。

---

DFD 分解的三个层次

层级 0：上下文图——30,000 英尺的视角

上下文图 将整个系统表示为单个流程（信息图中标记为"System"），与外部实体进行交互：

识别的外部实体：

• 用户：与系统交互的主要最终用户

• 管理员：具有提升权限的管理人员

• 数据库系统：外部数据库服务

• 数据库网关：用于数据访问的中间件或 API 网关

关键特征：

• 单个流程圆圈代表整个系统

• 箭头显示系统与实体之间的数据流方向

• 不揭示内部细节

• 建立系统边界和范围

使用时机：

• 项目启动和范围定义

• 利益相关者演示

• 需求收集会议

• 系统边界澄清

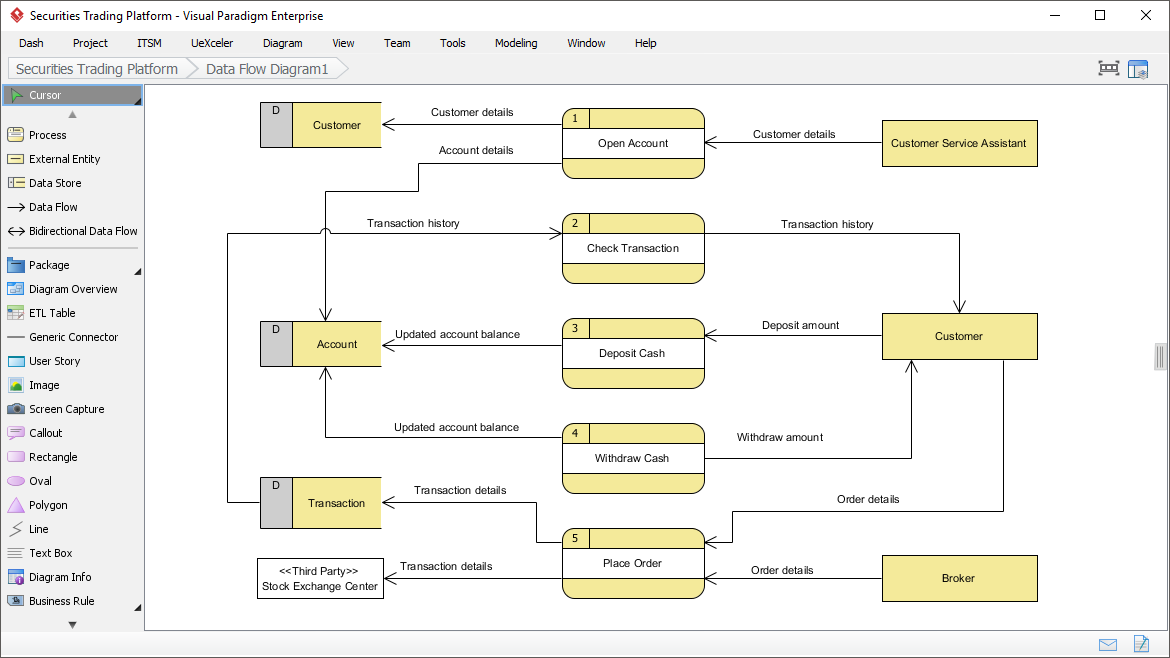

层级 1 DFD——主要流程分解

在 层级 1，黑盒打开以揭示系统的主要功能流程：

显示的流程：

• P1：初始订单处理

• P2：订单输入处理

• P3：用户输入处理

• P4：报告生成

识别的数据流：

• 订单数据：从 P1 流向 P3

• 订单输入：从 P1 移动到 P2

• 用户输入：从 P3 到数据存储 DS2

• 报告：流程链的输出

数据存储：

• DS2：用户输入存储

关键特征：

• 显示 3-9 个主要流程（认知负荷管理）

• 揭示流程之间的数据流模式

• 识别数据存储

• 保持与外部实体的连接

使用时机：

• 系统架构设计

• 团队角色分配

• 模块识别

• 集成规划

层级 2 DFD——细粒度细节

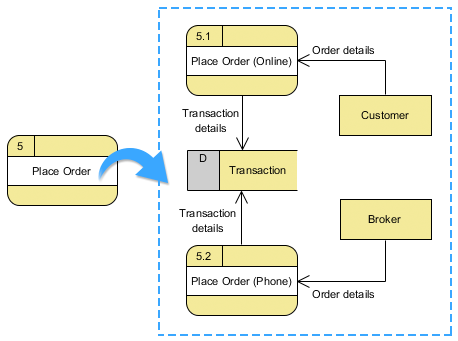

层级 2 将单个层级 1 流程（本例中为 P1）分解为其组成部分的子流程：

子流程：

• P1.1：订单处理的第一个子流程

• P1.2：第二个子流程（可能是验证或转换）

• P1.3：第三个子流程（完成或交接）

数据存储：

• DS1.1：P1 操作的详细数据存储

关键特征：

• 显示单个主要流程内的详细工作流

• 揭示特定于实现的逻辑

• 识别特定的数据操作点

• 桥接设计与代码

使用时机：

• 详细设计文档

• 开发人员任务分配

• 代码结构规划

• 测试用例开发

---

对软件开发团队的好处

1. 渐进式复杂性管理

团队通过一次专注于一个抽象层次来避免认知超载。架构师看到全局；开发人员看到实施细节。

2. 跨利益相关者的清晰沟通

• 高管：上下文图显示系统范围和边界

• 产品经理：层级 1 揭示功能区域和依赖关系

• 开发人员：层级 2 提供实施路线图

3. 模块化开发

每个流程气泡可以成为一个模块、微服务或类，实现并行开发和明确的所有权。

4. 需求可追溯性

每个数据流和流程都可以追溯到业务需求，确保没有无目的的构建。

5. 风险识别

复杂的数据流和众多的外部依赖立即变得可见，允许主动风险管理。

6. 保持相关性的文档

与冗长的文本文档不同，DFD 是可视化的、可扫描的，并且随着系统演变更容易维护。

---

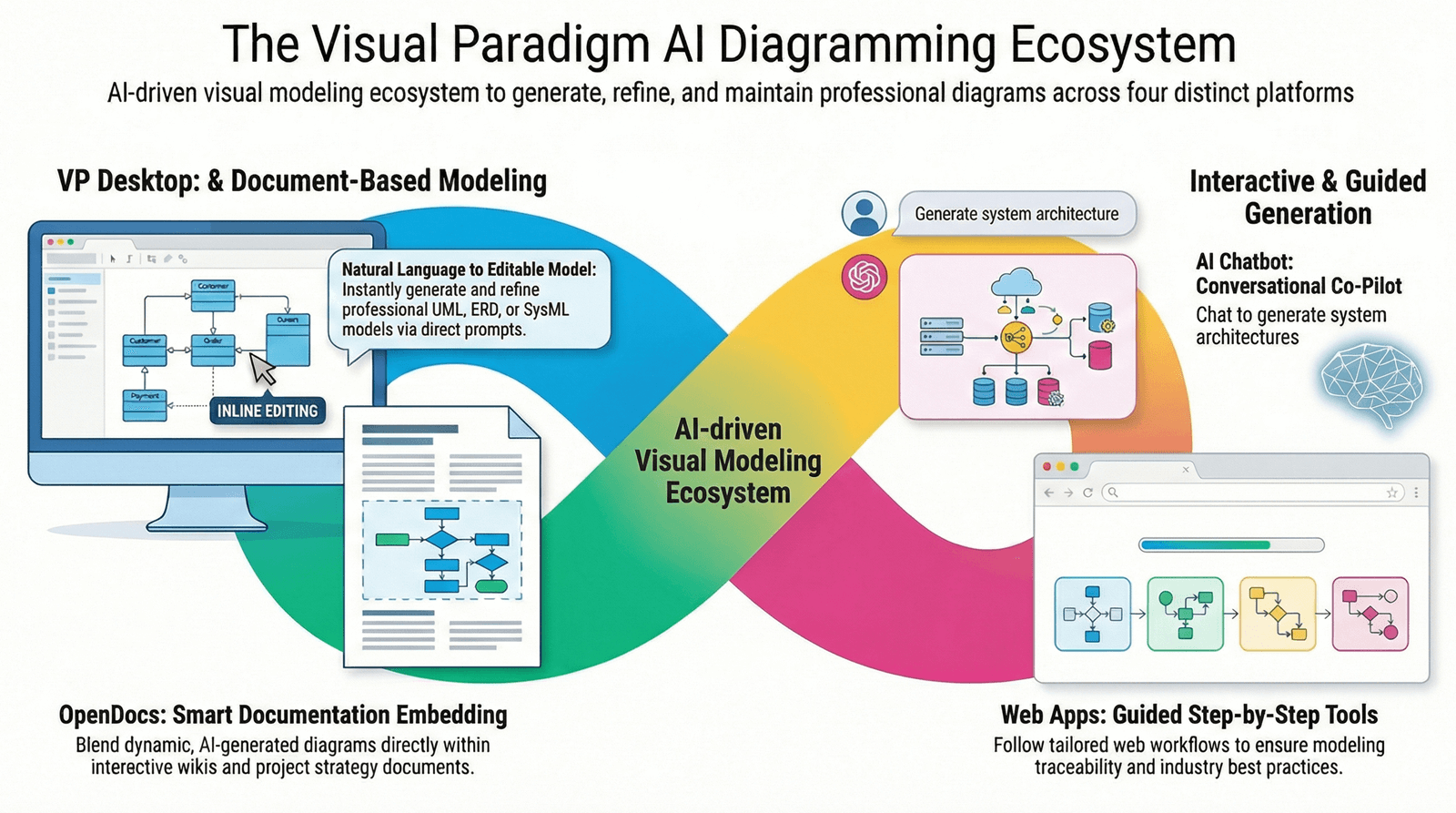

Visual Paradigm 的 AI 和工具生态系统如何变革 DFD 开发

Visual Paradigm (VP) 已从简单的绘图工具演变为一个 AI 驱动的软件开发生态系统，极大地加速和增强了 DFD 创建过程。以下是具体方式：

https://youtu.be/iQlUPCp5n84

1. AI 驱动的图表生成

文本到图表 AI

Visual Paradigm 的 AI 可以分析自然语言需求并自动生成初始 DFD 结构：

示例工作流：

输入："用户通过 Web 界面提交订单。
系统验证订单，检查库存，
处理付款，并发送确认邮件。"

VP AI 输出：
- 建议带有用户实体的上下文图
- 提议层级 1 流程：验证订单、
  检查库存、处理付款、发送确认
- 识别数据存储：订单数据库、库存数据库

好处：

• 初始图表创建速度提高 80%

• 减少识别实体和流的人为错误

• 确保与需求的一致性

• 非常适合需要快速文档的敏捷团队

2. 智能分解助手

VP 的 AI 可以自动建议分解路径：

功能：

• 流程复杂性分析：AI 识别过于复杂的流程，应分解到层级 2

• 平衡分解：确保所有输入/输出在各级之间保持一致

• 命名约定执行：建议一致的命名（P1、P1.1、P1.2 等）

实际影响：
一个开发电子商务平台的团队使用 VP 的分解助手将单体"订单处理"流程分解为 12 个子流程，揭示了隐藏的依赖关系，避免了潜在的生产事故。

3. 代码工程与逆向工程

正向工程：DFD 到代码

Visual Paradigm 可以从 DFD 流程生成代码骨架：

DFD 流程 P1.1 → Java 类：OrderValidator.java
DFD 数据存储 DS2 → 数据库模式 SQL
DFD 数据流 → API 端点定义

支持的语言：

• Java、C#、Python、JavaScript/TypeScript

• PHP、Ruby、Swift

• SQL（多种方言）

逆向工程：代码到 DFD

更令人印象深刻的是，VP 可以分析现有代码库并 自动生成 DFD：

用例：
您的团队继承了一个没有文档的遗留系统。VP 的逆向工程：

1. 扫描代码库

2. 识别数据流、流程和数据存储

3. 自动生成层级 1 和层级 2 DFD

4. 突出显示未记录的外部依赖

时间节省： 需要数周的手动分析在几小时内完成。

4. 协作建模环境

实时团队协作

Visual Paradigm 的云平台支持：

• 多用户编辑：业务分析师、架构师和开发人员同时工作

• 评论线程：讨论特定流程或数据流

• 版本控制：跟踪图表随时间的演变

• 基于角色的访问：控制谁可以编辑与查看

与开发工具集成

VP 与以下工具无缝集成：

• Jira：将 DFD 流程链接到用户故事和任务

• GitHub/GitLab：将图表与仓库提交同步

• Confluence：在文档中嵌入实时 DFD

• Slack/Teams：在图表更改时获取通知

5. AI 驱动的一致性检查

手动创建 DFD 的最大挑战之一是在各个层次之间保持一致性。VP 的 AI 自动验证：

平衡检查：

• 确保层级 1 流程的所有输入都出现在其层级 2 分解中

• 标记孤立的数据流

• 识别缺失的数据存储

完整性分析：

• 检测没有输入的流程（不可能）

• 查找没有输出的流程（无用）

• 识别断开的图表元素

示例：

VP AI 警报："层级 1 中的流程 P3 有输入'用户输入'，
但其层级 2 子流程（P3.1、P3.2）都不接受此输入。
图表不平衡。"

6. 影响分析与变更管理

当需求变更时，VP 的 AI 帮助评估连锁反应：

场景： "我们需要添加一个新的支付网关"

VP 分析：

1. 识别受影响的流程（P2：支付处理）

2. 显示相关的数据存储（支付数据库、交易日志）

3. 列出连接的外部实体（支付网关 API）

4. 建议需要更新的层级 2 图表

5. 为利益相关者生成变更影响报告

好处： 团队避免意外后果和范围蔓延。

7. 模板库与最佳实践

Visual Paradigm 包括：

• 行业特定模板：电子商务、医疗保健、金融、物流

• 预建模式：常见流程如身份验证、报告、通知

• 合规框架：GDPR、HIPAA、PCI-DSS 数据流模板

加速入职：
新团队成员可以从经过验证的模板开始，而不是空白画布，从第一天起就确保行业最佳实践。

8. 自动生成文档

VP 不仅仅创建图表——它生成全面的文档：

自动生成的报告：

• 流程规范：每个流程的详细描述

• 数据字典：所有数据流和数据存储的定义

• 实体描述：外部系统文档

• 差距分析：缺失的需求或未记录的流

导出格式：

• PDF、Word、HTML

• 交互式 Web 文档

• 用于利益相关者演示的 PowerPoint

9. 模拟与验证

高级 VP 功能允许团队：

• 模拟数据流：测试设计的系统是否处理预期量

• 识别瓶颈：输入/输出过多的流程

• 针对约束验证：性能、安全性、合规性要求

示例：
在构建高流量电子商务系统之前，团队模拟订单处理流程并发现 P3（库存检查）成为瓶颈。他们在编写代码之前重新设计以添加缓存（新的数据存储 DS3）。

10. AI 驱动的重构建议

VP 的 AI 分析您的 DFD 并提出改进建议：

常见建议：

• "流程 P4 和 P5 具有相同的输入和输出。考虑合并。"

• "数据存储 DS2 被 8 个流程访问。考虑拆分以获得更好的模块化。"

• "流程 P1.2 有 12 个子流程。考虑创建 P1.2.1、P1.2.2 层次结构。"

结果： 更清晰、更易维护的系统架构。

---

使用 VP 进行 DFD 开发的实践实施指南

阶段 1：发现与上下文图（第 1 周）

步骤 1：收集需求

• 采访利益相关者

• 审查现有文档

• 识别业务目标

步骤 2：使用 VP AI 进行初稿

VP 功能：AI 助手 → 文本到图表
输入：业务需求文档
输出：上下文图草稿

步骤 3：与利益相关者验证

• 审查外部实体

• 确认系统边界

• 获得范围签字确认

VP 工具： 使用 VP 的演示模式进行利益相关者审查

阶段 2：层级 1 分解（第 2-3 周）

步骤 4：识别主要流程

• 将系统分解为 5-9 个主要功能

• 使用 VP 的流程库获取常见模式

步骤 5：映射数据流

• 将流程连接到外部实体

• 识别数据存储

• 清晰标记所有流

VP 功能： 智能连接器根据连接的元素自动建议数据流名称

步骤 6：一致性检查

VP 工具：自动验证 → 平衡检查器
确保：所有外部实体流都已计入

阶段 3：层级 2+ 分解（第 4-6 周）

步骤 7：确定分解优先级的流程

• 首先关注复杂流程

• 使用 VP 的复杂性指标识别候选者

步骤 8：创建详细 DFD

• 展开每个层级 1 流程

• 保持命名约定（P1 → P1.1、P1.2 等）

VP 功能： 自动分解向导保留输入/输出

步骤 9：生成代码骨架

VP 工具：代码工程 → 生成代码
选择：目标语言（Java、Python 等）
输出：类结构、方法签名、数据库模式

阶段 4：实施与迭代（持续进行）

步骤 10：与开发同步

• 将 DFD 流程链接到 Jira 史诗/故事

• 随着代码演变更新图表

VP 集成： 与 Jira 的双向同步

步骤 11：逆向工程变更

• 在重大代码变更后，重新运行逆向工程

• 与现有 DFD 比较

• 更新文档

VP 功能： 图表比较工具突出显示差异

步骤 12：持续验证

• 每周运行 VP 的一致性检查

• 解决 AI 建议的改进

• 保持文档最新

---

使用 Visual Paradigm 进行 DFD 开发的最佳实践

1. 从 AI 开始，用人类智能完善

• 让 VP AI 生成初稿

• 让领域专家审查和完善

• 结合速度和准确性

2. 保持一致的命名约定

好：    P1 → P1.1, P1.2, P1.3
坏：    P1 → A, B, Process 7

VP 功能：自动命名执行

3. 策略性使用颜色编码

• 蓝色：外部实体

• 绿色：流程

• 橙色：数据存储

• 红色：关键安全相关流

VP 工具： 智能样式模板

4. 边做边记录

• 在 VP 中为每个流程添加描述

• 使用笔记功能记录业务规则

• 链接到相关文档

5. 版本控制一切

• 将 DFD 与代码一起提交到 Git

• 使用有意义的提交消息

• 标记发布

VP 集成： 原生 Git 支持

6. 审查周期

• 每周：团队审查新/更改的图表

• 每月：架构审查委员会

• 每季度：完整系统 DFD 审计

7. 培训团队

• 让开发人员熟悉 VP 基础

• 培训架构师使用高级 AI 功能

• 创建内部 DFD 标准文档

VP 资源： VP University 在线培训

8. 衡量成功

跟踪指标如：

• 从需求到记录设计的时间

• 生产环境中与设计相关的错误数量

• 开发人员入职时间

• 利益相关者满意度评分

---

现实世界的成功案例

案例研究 1：金融科技公司

挑战： 一家金融科技公司需要在 6 周内记录其支付处理系统以进行 PCI-DSS 合规审计。

VP 解决方案：

• 使用逆向工程从现有代码生成 DFD

• AI 识别出 23 个未记录的数据流

• 自动生成合规文档

结果： 零发现通过审计。节省了 200+ 小时的手动文档工作。

案例研究 2：医疗系统迁移

挑战： 医院从单体 EHR 迁移到微服务，需要了解复杂的数据流。

VP 解决方案：

• 创建带有 47 个外部实体的上下文图

• 对关键流程分解到层级 3

• 使用影响分析规划迁移顺序

结果： 零停机迁移。比预计时间线快 40%。

案例研究 3：电子商务平台重新设计

挑战： 在线零售商的结账流程有 30% 的购物车放弃率。

VP 解决方案：

• 映射现有结账 DFD（层级 2 细节）

• AI 识别出 12 个不必要的数据验证步骤

• 模拟优化流程

结果： 结账步骤从 12 个减少到 5 个。放弃率降至 18%。

---

常见陷阱及 VP 如何帮助避免

陷阱 1：图表蔓延

过快创建过多层次的分解。

VP 解决方案： AI 复杂性分析器推荐最佳分解深度。

陷阱 2：抽象层次不一致

在同一图表中混合高层和详细流程。

VP 解决方案： 验证规则标记抽象层次违规。

陷阱 3：孤立元素

没有连接的流程或数据存储。

VP 解决方案： 自动检测和突出显示断开的元素。

陷阱 4：文档漂移

随着代码变更，图表变得过时。

VP 解决方案： 自动逆向工程保持图表同步。

陷阱 5：过度工程

创建不必要的流程和流。

VP 解决方案： AI 建议简化并合并冗余元素。

---

企业团队的高级 VP 功能

1. 模型驱动开发 (MDD)

将 DFD 直接转换为工作应用程序：

• 在 DFD 流程中定义业务逻辑

• VP 生成完整的应用程序脚手架

• 开发人员专注于业务逻辑，而不是样板代码

2. 从 DFD 进行 API 设计

自动生成：

• RESTful API 规范（OpenAPI/Swagger）

• GraphQL 模式

• API 文档

工作流：

DFD 数据流 → API 端点
DFD 数据存储 → 数据库模型
DFD 流程 → 服务层

3. 安全分析

VP 的安全模块：

• 识别敏感数据流

• 建议加密点

• 验证与安全框架的合规性

• 生成威胁模型

4. 性能建模

• 模拟通过流程的数据量

• 识别潜在瓶颈

• 推荐缓存策略

• 计算资源需求

5. 多项目组合管理

对于拥有多个系统的组织：

• 跨项目依赖映射

• 企业架构视图

• 共享组件库

• 跨系统影响分析

---

开始使用 Visual Paradigm

步骤 1：选择您的版本

• 社区版：免费，基本 DFD 功能

• 标准版：代码工程、协作

• 企业版：AI 功能、高级建模、MDD

步骤 2：设置您的环境

• 安装 VP Desktop 或使用 VP Online

• 配置集成（Jira、Git 等）

• 设置团队访问和权限

步骤 3：导入现有资产

• 逆向工程现有代码库

• 导入需求文档

• 从其他建模工具迁移

步骤 4：培训您的团队

• 完成 VP University 课程

• 举办内部研讨会

• 创建团队特定模板

步骤 5：开始您的第一个项目

• 从上下文图开始

• 使用 AI 助手进行指导

• 迭代和完善

---

结论

DFD 自顶向下分解仍然是有效软件开发的基石，为团队提供构建复杂系统所需的清晰度和结构。三层方法——上下文图、层级 1 和层级 2——实现了复杂性的渐进式披露，确保每个利益相关者在正确的细节层次上看到他们需要的信息。

然而，手动创建 DFD 耗时、容易出错，并且常常导致文档迅速过时。这正是 Visual Paradigm 的 AI 驱动生态系统 改变游戏规则的地方。

通过结合：

• AI 驱动的图表生成 加速初始创建

• 智能验证 确保一致性和完整性

• 代码工程 桥接设计与实施

• 协作工具 保持团队对齐

• 逆向工程 保持文档准确性

Visual Paradigm 使开发团队能够：

• 减少 60-80% 的设计时间

• 消除文档漂移

• 在编码开始前捕捉设计缺陷

• 改善跨团队沟通

• 加速开发人员入职

• 确保合规性和审计准备

软件开发的未来不仅仅是编写更好的代码——而是设计更好的系统。借助 Visual Paradigm 的综合工具集，您的团队拥有掌握 DFD 自顶向下分解艺术和科学所需的一切。

今天就开始您的旅程： 从简单的上下文图开始，让 VP 的 AI 指导您的分解，看着您的复杂系统转变为清晰、可管理且记录完善的架构，整个团队都能理解并在此基础上构建。

---

额外资源

Visual Paradigm 资源

• VP University：免费在线培训课程

• VP 社区论坛：同行支持和最佳实践

• VP 模板库：行业特定 DFD 模板

• VP YouTube 频道：视频教程和网络研讨会

推荐阅读

• 《结构化分析与系统规范》Tom DeMarco 著

• 《软件架构实践》Len Bass 著

• 《Visual Paradigm 用户指南》（官方文档）

工具与集成

• Jira 集成指南：将 DFD 链接到敏捷工作流

• GitHub 同步教程：图表的版本控制

• API 设计研讨会：从 DFD 到 OpenAPI 规范

---

准备好变革您的软件开发流程了吗？探索 Visual Paradigm 的 AI 驱动 DFD 工具，加入数千个通过更好设计构建更好系统的团队。
