在混合动力汽车的发展进程中，能量管理策略的优化至关重要，其中等效燃油消耗最小策略（ECMS）备受瞩目。今天咱们就来聊聊基于SIMULINK搭建并联混合动力汽车整车及ECMS策略的那些事儿。

一、ECMS策略简介

等效燃油消耗最小策略，简单来说，就是在混合动力汽车运行过程中，综合考虑发动机和电机的工作状态，通过一定的算法，让车辆在整个行驶过程中的等效燃油消耗达到最小。这样既能发挥发动机在高效区间工作的优势，又能利用电机的灵活调速和制动能量回收特性，提升车辆整体的燃油经济性。

二、SIMULINK模型搭建

1. 整车模型构成

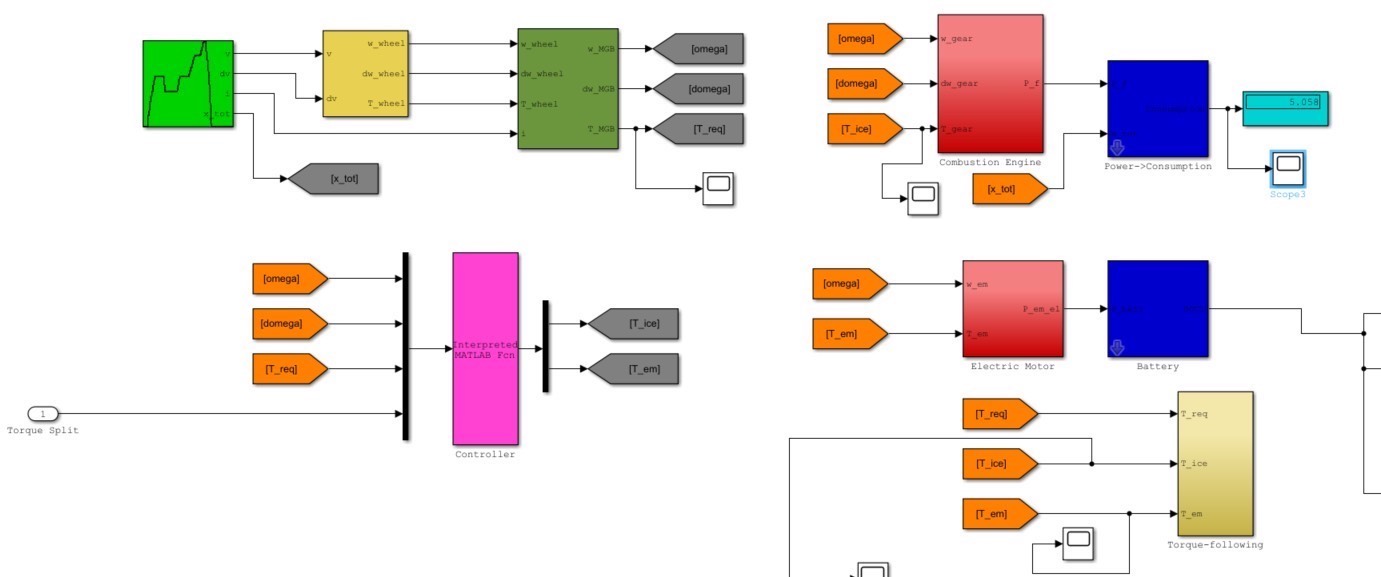

咱们要搭建的整车similink模型可是个“五脏俱全”的家伙，它包含了工况输入模型、驾驶员模型、发动机模型、电机模型、档位切换模型以及纵向动力学模型。

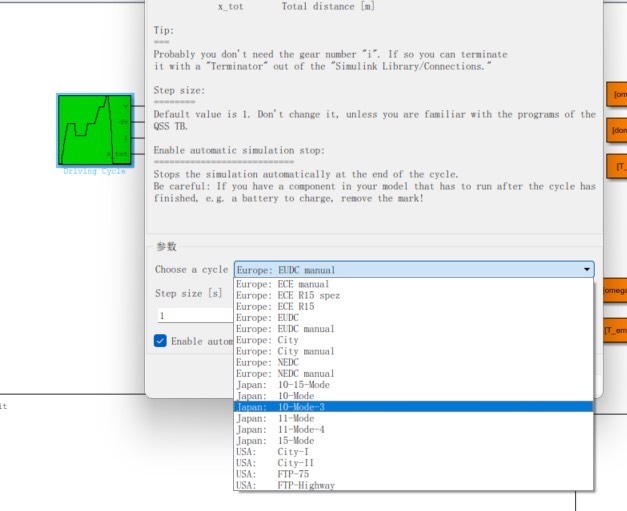

比如说工况输入模型，它就像是给车辆设定“剧本”的角色。咱们既可以使用附赠的多种工况，像EUDC循环工况，也能根据自己的研究需求自行添加工况。这里给大家展示一段简单的MATLAB代码来生成一个简单的自定义工况（速度随时间变化）：

t = 0:0.1:100; % 时间范围从0到100秒，步长0.1秒
v = 20 * sin(t/10); % 速度按照正弦函数变化，最大速度20m/s
figure;
plot(t,v);
xlabel('时间 (s)');
ylabel('速度 (m/s)');
title('自定义工况速度曲线');

这段代码生成了一个简单的速度随时间按正弦变化的工况曲线，实际应用中可根据具体需求设计更复杂的工况。

ECMS，等效燃油消耗最小策略 并联混合动力汽车等效燃油消耗最小ECMS能量管理策略 基于SIMULINK搭建整车和ECMS策略 能直接运行出图，可以得到瞬时油耗和SOC变化曲线，发动机和电机转矩曲线， ①（工况可自行添加)，也可使用附赠的多种工况 ②仿真图像包括 发动机转矩变化图像、电机转矩变化图像、电池SOC变化图像、车速变化图像； ③整车similink模型中包含工况输入模型、驾驶员模型、发动机模型、电机模型、档位切换模型纵向动力学模型. 图中为EUDC循环工况，可切换多种工况运行，也可自己添加工况 附赠：等效燃油消耗最小ECMS策略的原理和实现过程说明书 适合直接写文章附图，或在ECMS策略基础上改进自己的研究内容。

驾驶员模型则模拟了驾驶员对车辆的操控，比如加速、减速、换挡等操作。发动机模型和电机模型分别刻画了发动机和电机的工作特性，档位切换模型管理着车辆的换挡逻辑，纵向动力学模型则描述了车辆在行驶过程中的动力学特性，像车辆的加速度、速度和受力之间的关系。

2. ECMS策略实现

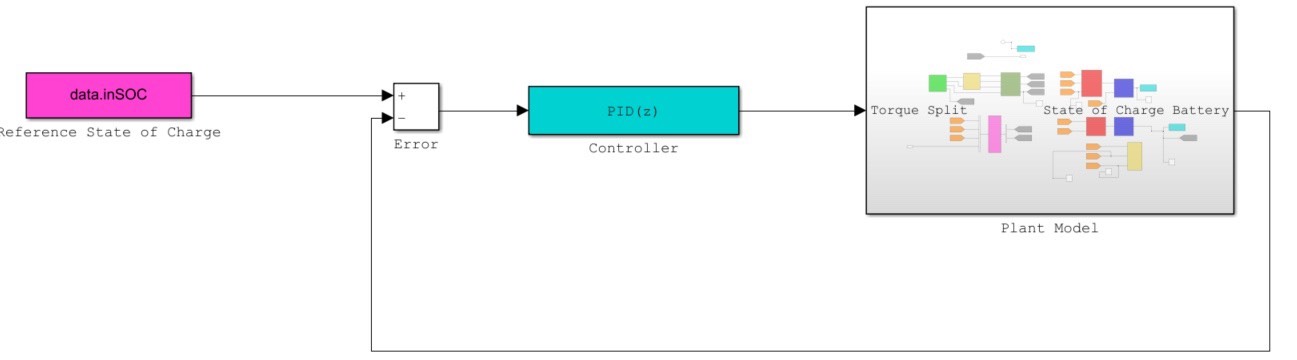

基于这些基础模型，咱们来实现ECMS策略。具体的原理和实现过程可以参考附赠的说明书，这里简单提一下思路。ECMS策略的核心是将电池的电能消耗等效为燃油消耗，通过一个等效因子来实现。在每个时刻，算法会根据当前的车辆状态（比如车速、SOC等），计算发动机和电机的最优转矩分配，使得等效燃油消耗最小。

在SIMULINK中实现时，可以通过一系列的模块来构建这个算法。比如利用“Lookup Table”模块来存储发动机和电机的效率MAP图，通过“Math Operations”模块进行各种计算，再结合“Decision Logic”模块来根据不同条件做出决策。

三、仿真结果与分析

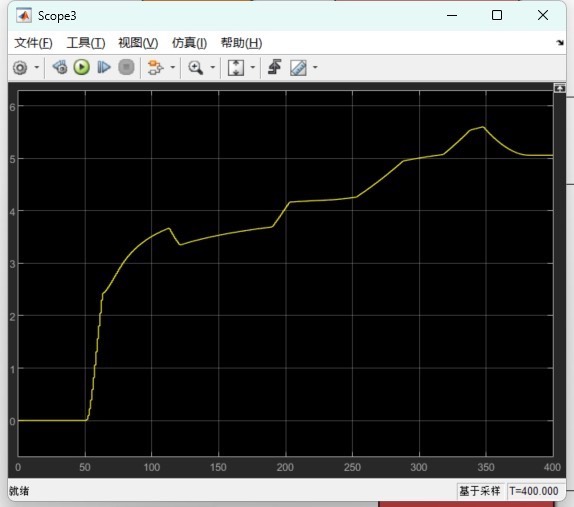

搭建好模型并运行后，咱们就能得到一系列有用的仿真图像啦。

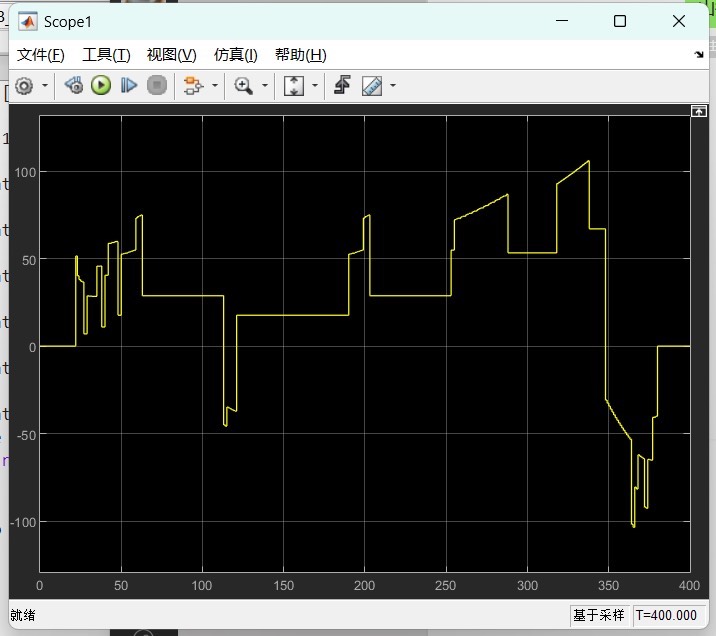

1. 发动机转矩变化图像：从这个图像可以清晰看到发动机转矩在不同时刻的变化情况，了解发动机在整个工况下的工作强度。如果在某些时刻发动机转矩波动较大，可能意味着ECMS策略在这些点的优化还有提升空间。

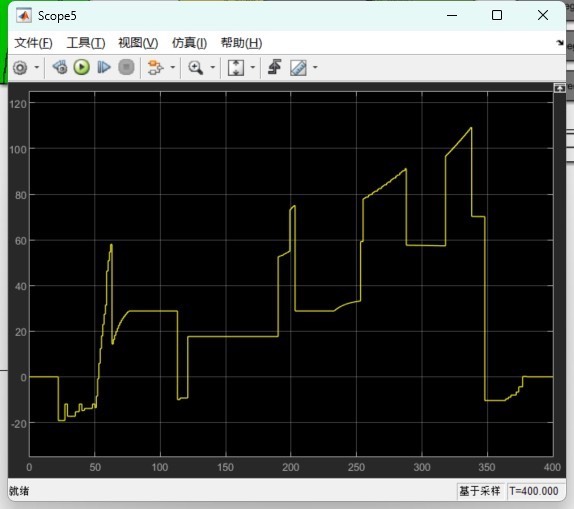

2. 电机转矩变化图像：电机转矩图像展示了电机在助力和能量回收时的表现。当车辆加速时，电机提供正向转矩助力；车辆减速时，电机进行能量回收，转矩为负。通过观察这个图像，可以评估电机在整个行驶过程中的参与程度和能量回收效率。

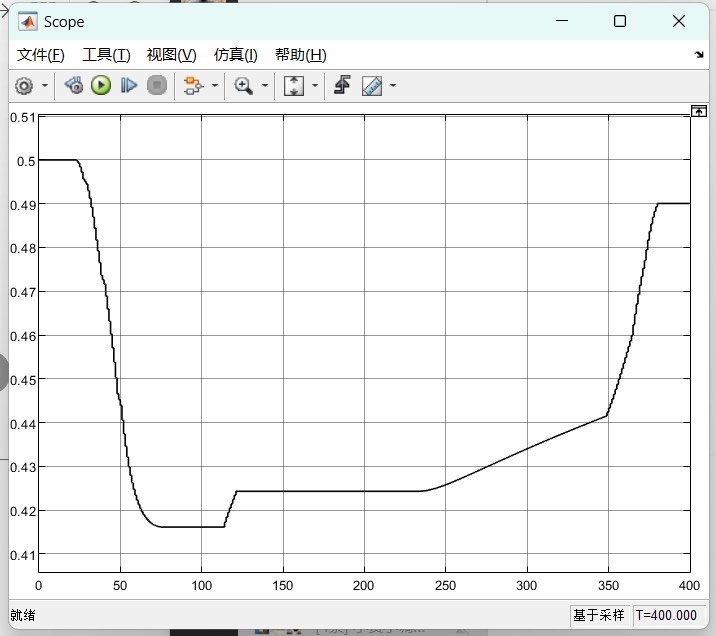

3. 电池SOC变化图像：SOC（State of Charge）即电池荷电状态，它反映了电池的剩余电量。从这个图像能看出在整个工况下电池电量是如何变化的。如果SOC下降过快，说明车辆在该工况下对电池能量的消耗较大，需要进一步优化能量管理策略。
4. 车速变化图像：车速图像直观地展示了车辆在不同时刻的行驶速度，与设定的工况进行对比，可以验证模型的准确性。

以EUDC循环工况为例，运行仿真后，得到的发动机转矩曲线在某些加速阶段会迅速上升，然后在匀速阶段保持相对稳定，这符合EUDC工况的特点。电机转矩曲线则在加速时与发动机转矩协同工作，减速时进行能量回收，有效地提升了能量利用率。

四、总结与展望

通过基于SIMULINK搭建并联混合动力汽车整车和ECMS策略模型，我们能够直观地研究车辆在不同工况下的性能表现以及能量管理策略的有效性。而且，我们不仅可以直接运行出图，观察瞬时油耗、SOC变化、发动机和电机转矩曲线等，还能根据附赠的ECMS策略原理和实现过程说明书，在此基础上改进自己的研究内容，探索更优的能量管理方案，为混合动力汽车的发展贡献自己的一份力量。希望今天的分享能给各位对混合动力汽车能量管理感兴趣的小伙伴们一些启发！
