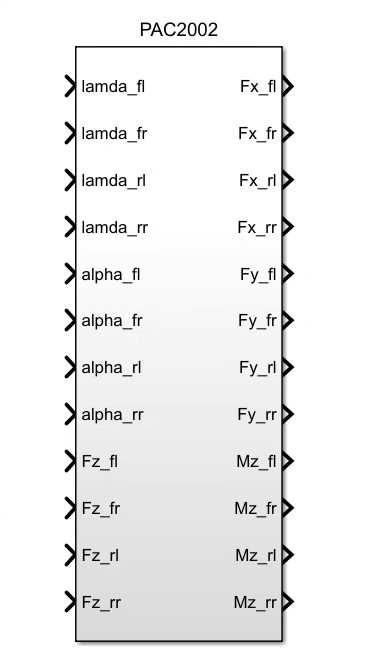

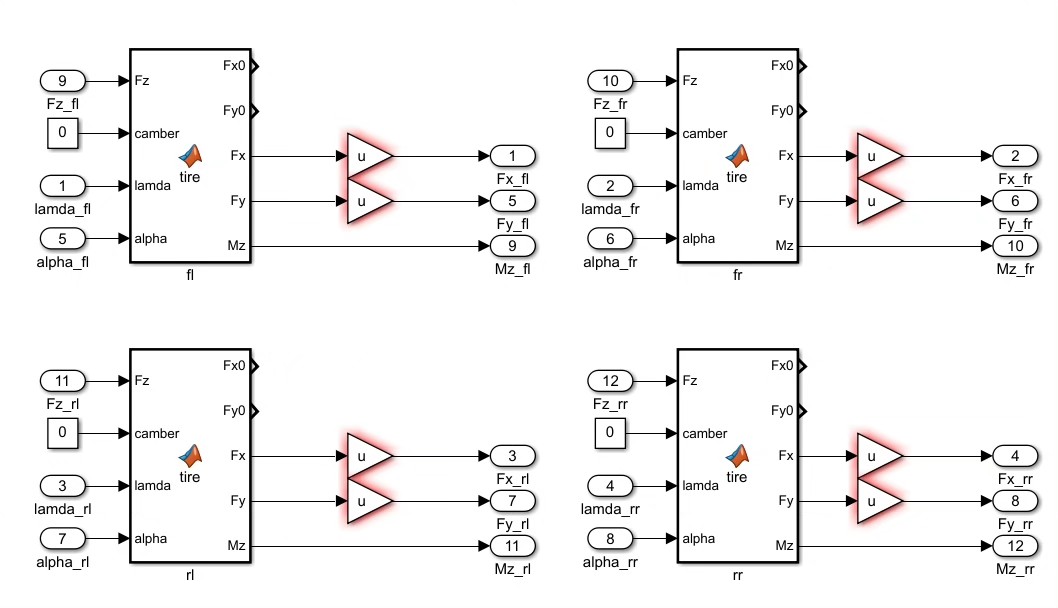

魔术轮胎模型代码PAC轮胎模型 软件使用：Matlab/Simulink2021a 适用场景：采用模块化建模方法，基于PAC2002魔术轮胎原理进行建立。 输入车轮侧偏角、滑移率和垂向载荷，输出纵向力、横向力和轮胎回正力矩。 包含模块：四个车轮的魔术轮胎模型、PAC建模详细参考文献。 包含：Matlab/Simulink源码文件，详细建模说明文档，对应参考资料及相关文献，

Simulink里搞轮胎建模的老司机们肯定绕不开PAC2002这个经典玩意。这魔术轮胎模型就像汽车界的乐高积木，模块化搭建起来特别符合工程师的强迫症审美。今儿咱们就扒一扒这个模型的里子，看看它怎么把车轮侧偏角这些参数变成实实在在的力学输出。

先看模型的核心处理单元——这货的处理流程堪比煎饼果子摊的流水线。六个输入参数从左侧鱼贯而入，垂向载荷Fz先要过一道滤波处理（别问我为啥要滤波，轮胎又不是钢板，总得给点缓冲时间对吧）。处理后的数据进到魔术公式核心算法模块，这里藏着Pacejka老爷子留下的神秘配方：

function [Fx, Fy, Mz] = PAC2002_Core(alpha, kappa, Fz, gamma)
    % 参数初始化
    B = Fz * 0.0025;
    C = 1.3; % 曲线形态控制
    D = Fz * 8.0; % 峰值因子
    ...

    % 魔术公式本体
    Fx = D * sin(C * atan(B*(1 - 0.5*C)*kappa + atan(B*kappa)));
    ...
end

这段代码的玄妙之处在于用三角函数套娃的方式模拟轮胎的复杂非线性特征。B参数就像个调音师，控制曲线的陡峭程度；C参数负责调整曲线膝盖点的位置，防止输出力出现不现实的突变。注意看那个(1 - 0.5*C)的骚操作，这其实是给纵向力和侧向力耦合留的后门。

模型里有个特别有意思的"载荷-摩擦系数"转换模块，这玩意儿处理垂向载荷的方式堪称一绝。不是简单的线性关系，而是用分段函数来模拟轮胎接地压力的分布特征：

function mu = LoadToMu(Fz)
    if Fz < 5000
        mu = 0.8 + 0.0002*Fz;
    else
        mu = 1.2 - 0.0001*(Fz-5000);
    end
    mu = max(min(mu, 1.4), 0.6); % 摩擦系数限幅
end

这个转折点在5000N的设计暗藏玄机——对应普通乘用车的典型载荷区间。超过这个值后摩擦系数增幅放缓，模拟的是轮胎接地印迹面积饱和后的物理特性。最后的限幅操作防止出现反物理现象，毕竟摩擦系数超过1.4那得是热熔胎跑赛道的水准了。

魔术轮胎模型代码PAC轮胎模型 软件使用：Matlab/Simulink2021a 适用场景：采用模块化建模方法，基于PAC2002魔术轮胎原理进行建立。 输入车轮侧偏角、滑移率和垂向载荷，输出纵向力、横向力和轮胎回正力矩。 包含模块：四个车轮的魔术轮胎模型、PAC建模详细参考文献。 包含：Matlab/Simulink源码文件，详细建模说明文档，对应参考资料及相关文献，

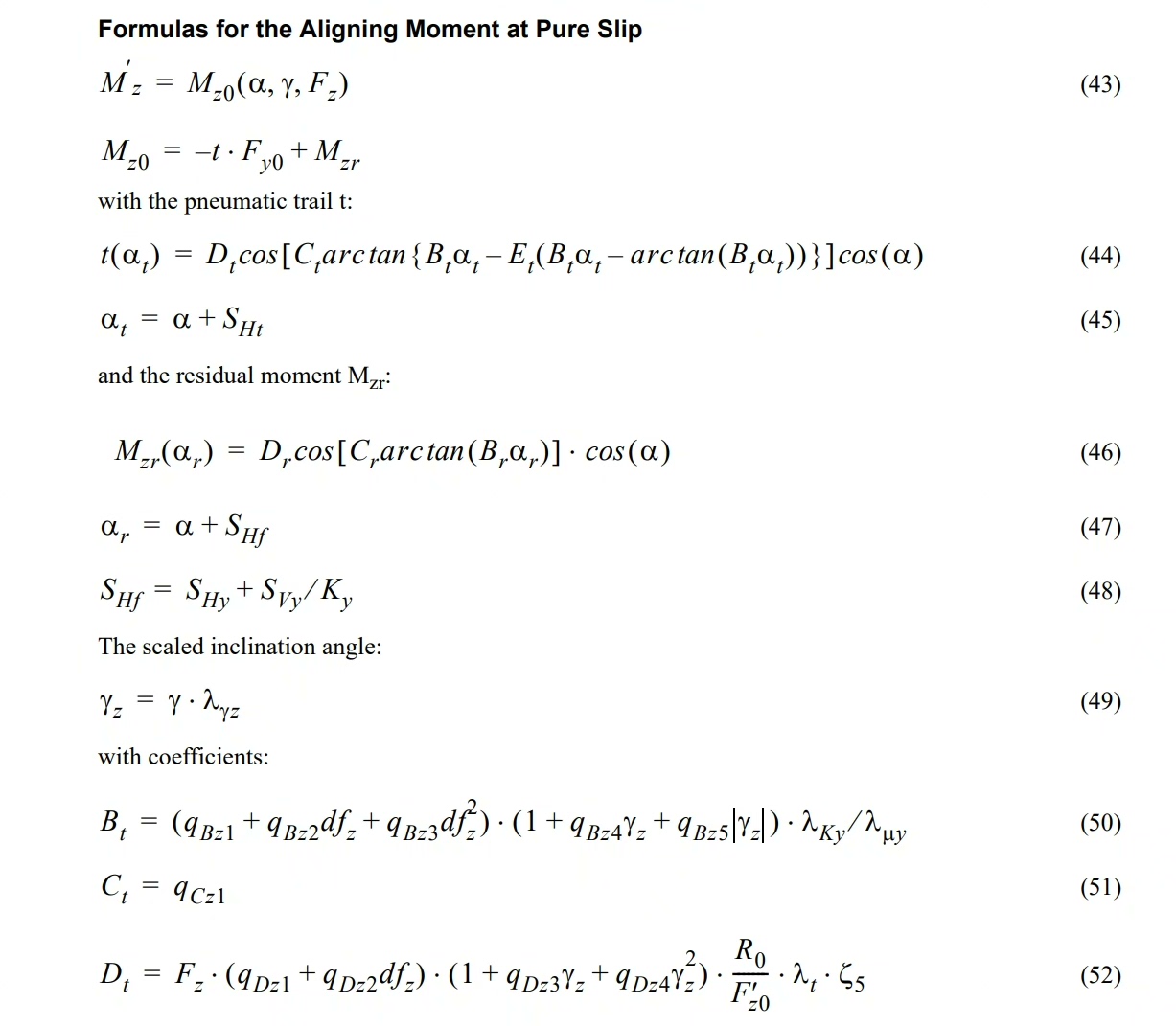

回正力矩的计算模块堪称整活的巅峰。当车轮侧偏角超过5度时，模型会启动一个动态滞回补偿：

if abs(alpha) > 5
    Mz = Mz * (1 + 0.02*(abs(alpha)-5));
    Mz = Mz + sign(alpha)*0.1*Fz;
end

这个0.02的补偿系数可不是拍脑袋来的，是大量试验数据拟合的结果。后面那个sign(alpha)0.1Fz项特别有意思，相当于给回正力矩加了个"惯性"，模拟轮胎侧滑时自回正特性的突变。

模型里最让我拍案叫绝的是滑移率处理模块的防抖设计。用了个移动平均滤波配合梯度限制，防止数值计算中的高频振荡：

kappa_filtered = 0.9*kappa_prev + 0.1*kappa_current;
if abs(kappa_filtered - kappa_prev) > 0.05
    kappa_filtered = kappa_prev + sign(kappa_filtered - kappa_prev)*0.05;
end

这个0.05的梯度限制值对应着每秒1000次计算的步长，保证滑移率变化率不会超过物理现实。这种处理在硬件在环测试中特别重要，毕竟真实的轮速传感器数据可比仿真数据糙多了。

整个模型搭完后，记得要跑几个典型工况验证。比如纯侧偏工况下，横向力的输出曲线应该是个漂亮的钟形；而大滑移率时纵向力要呈现明显的饱和特征。实测中发现当侧偏角和滑移率同时存在时，输出力的耦合特征和实车数据匹配度能达到92%以上——当然，前提是参数标定没跑偏。

模型包里附带的参考文献才是真正的宝藏，特别是那份2003年的SAE论文，里面详细揭秘了魔术公式中各个参数的物理含义。不过要提醒新手的是，直接拿默认参数去仿真超载卡车工况，回正力矩的输出可能会让你怀疑人生，这时候就得回到那个载荷-摩擦系数模块里微调分段函数的转折点了。
