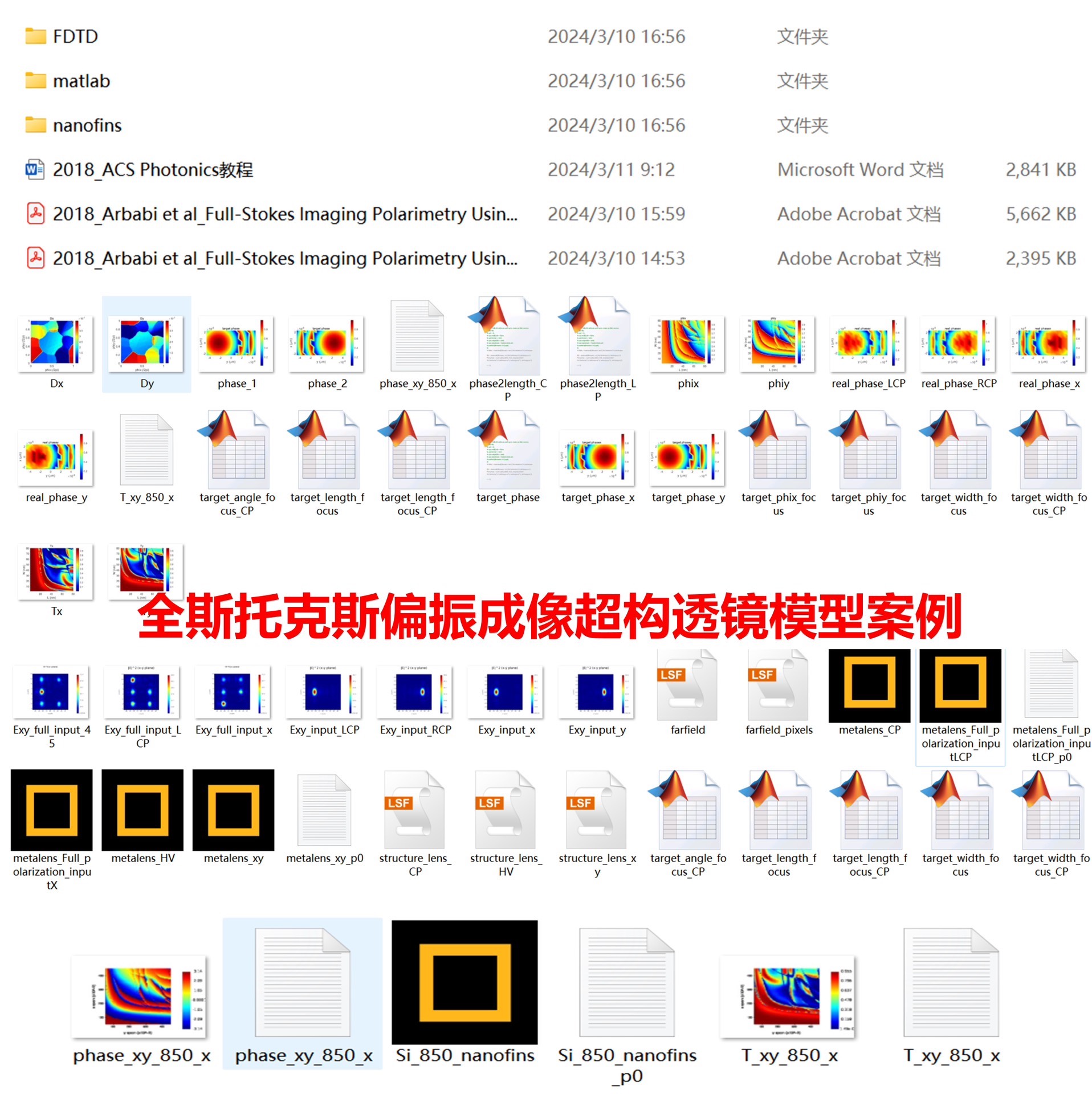

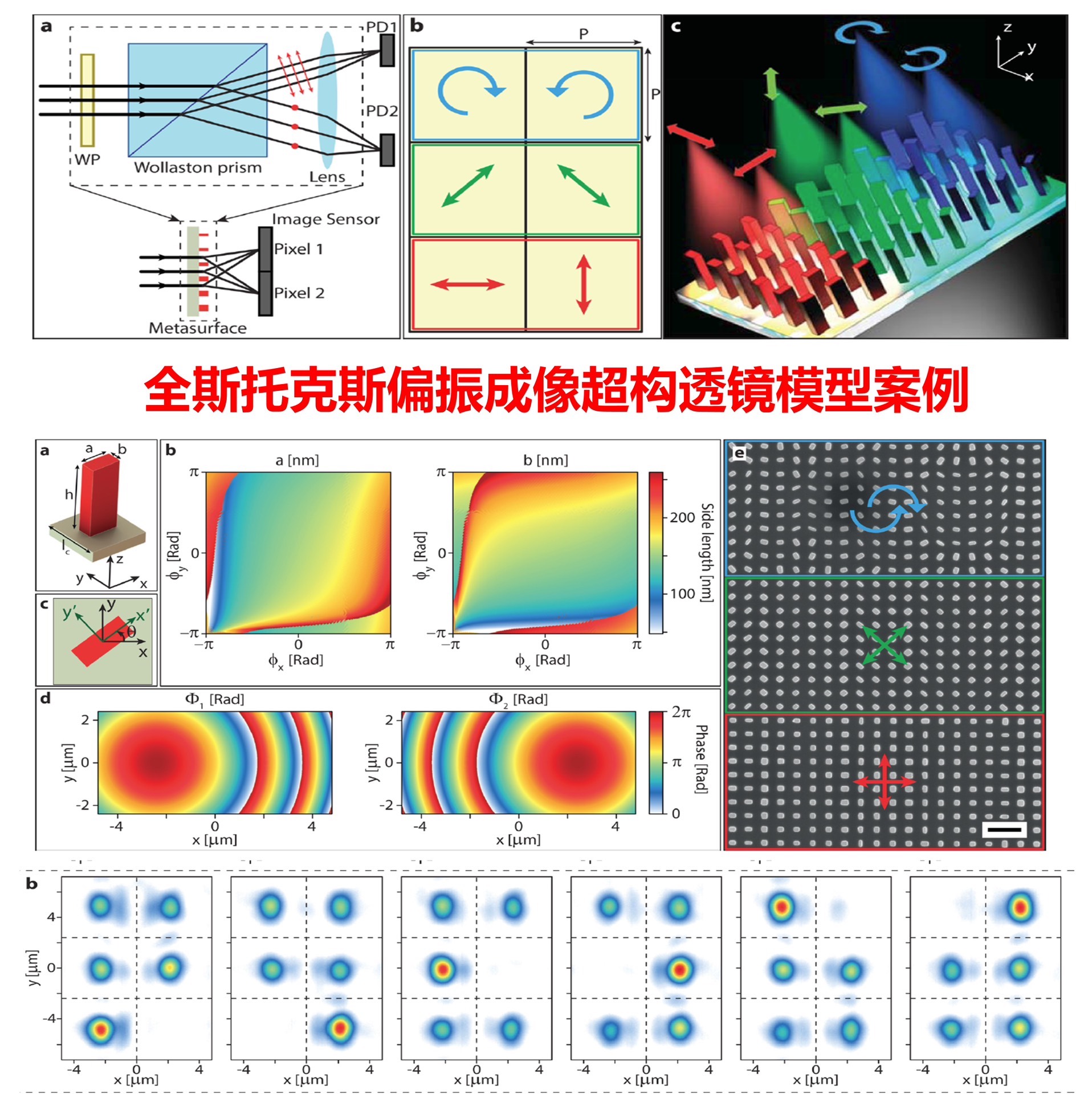

全斯托克斯偏振成像 超构透镜模型 超表面 FDTD仿真 复现论文：2018_Arbabi et al_Full-Stokes Imaging Polarimetry Using Dielectric Metasurfaces 论文介绍：全介质超透镜，实现实时全斯托克斯偏振聚焦成像，可以实现X Y V H RCP LCP六个偏振态的实时分离和聚焦的功能，通过六个强度的计算可以得到入射光场的全斯托克斯偏振信息。 超构透镜由硅纳米柱构成，通过偏振复用同时调控六个正交偏振态的光场响应。 案例内容：主要包括硅纳米柱的单元结构仿真、相位和透射率的参数化扫描，偏振复用超构透镜的偏振解耦合相位计算代码，三组正交偏振成像的超构透镜模型，和对应的远场电场分布计算，以及六像素全斯托克斯超透镜的模型和远场计算结果。 案例包括fdtd模型、fdtd建模脚本、Matlab计算相位代码和模型仿真复现结果，以及一份word教程，全斯托克斯超透镜的设计原理和方法可以应用于任意波段，同时偏振探测方案具有普适性。

硅纳米柱阵列在显微镜下闪烁着蓝光，我盯着FDTD仿真界面里跳动的电场分布图，突然意识到这堆看似杂乱无章的纳米结构正在玩一场精妙的偏振魔术。2018年那篇开创性论文里的全斯托克斯超透镜，本质上是个擅长处理偏振光的"光学分拣员"——它能同时把六个偏振态的光信号精准投送到不同位置。

搞单元仿真时，发现硅纳米柱的尺寸公差比想象中苛刻。用Lumerical FDTD写了个参数扫描脚本，核心循环长这样：

for diameter in np.linspace(200, 400, 21):
    struct = add_cylinder(x=0, y=0, material='Si', radius=diameter/2, height=600)
    simulate()
    phase[diameter], trans[diameter] = extract_results()
    delete_structure(struct)  # 内存管理很重要

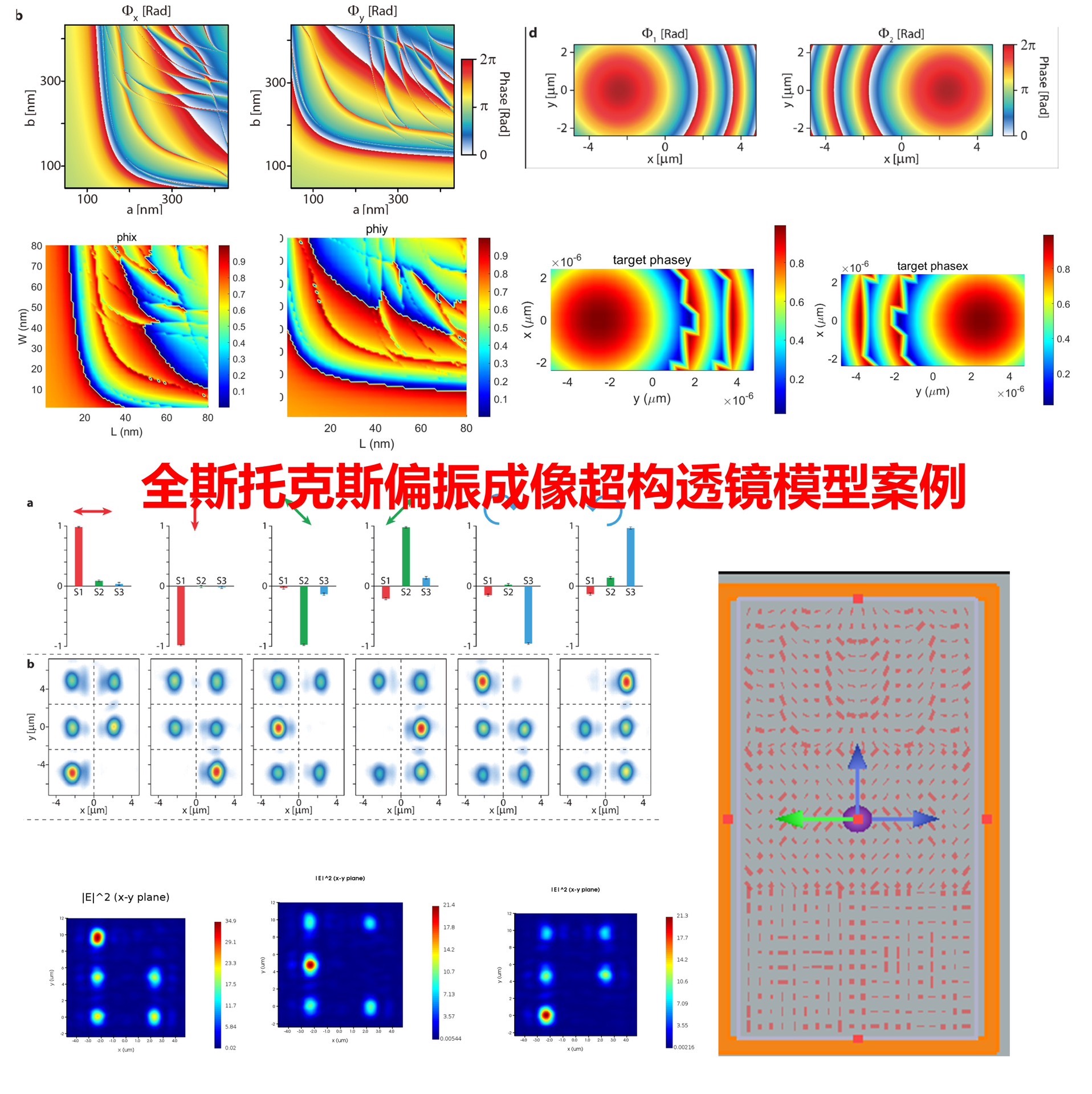

这段代码跑完会生成相位和透射率曲线。有意思的是当纳米柱直径达到310nm时，TE和TM偏振的相位差突然出现180度翻转，像极了量子态跃迁。筛选满足条件的单元时发现，实际可用区间只有约50nm的窗口——这解释了为什么论文里最终选用的周期是500nm。

全斯托克斯偏振成像 超构透镜模型 超表面 FDTD仿真 复现论文：2018_Arbabi et al_Full-Stokes Imaging Polarimetry Using Dielectric Metasurfaces 论文介绍：全介质超透镜，实现实时全斯托克斯偏振聚焦成像，可以实现X Y V H RCP LCP六个偏振态的实时分离和聚焦的功能，通过六个强度的计算可以得到入射光场的全斯托克斯偏振信息。 超构透镜由硅纳米柱构成，通过偏振复用同时调控六个正交偏振态的光场响应。 案例内容：主要包括硅纳米柱的单元结构仿真、相位和透射率的参数化扫描，偏振复用超构透镜的偏振解耦合相位计算代码，三组正交偏振成像的超构透镜模型，和对应的远场电场分布计算，以及六像素全斯托克斯超透镜的模型和远场计算结果。 案例包括fdtd模型、fdtd建模脚本、Matlab计算相位代码和模型仿真复现结果，以及一份word教程，全斯托克斯超透镜的设计原理和方法可以应用于任意波段，同时偏振探测方案具有普适性。

偏振解耦的相位计算需要处理六个偏振态联立方程。用Matlab写的核心算法里有个骚操作：

J = [exp(1i*phi_X), exp(1i*phi_Y); ...  % 偏振传输矩阵
     exp(1i*phi_V), exp(1i*phi_H);
     exp(1i*phi_R), exp(1i*phi_L)];
target_phase = angle(pinv(J) * desired_focus);  % 伪逆解超定方程

这个看似简单的矩阵运算，实际上完成了六个偏振通道的相位分配。调试时发现，当相邻单元相位跳变超过π/2时，远场会出现鬼影，后来加了相位展开算法才解决。

远场仿真结果最震撼：在同一个焦平面上，x偏振光形成环状光斑，而圆偏振光则聚集成锐利光点。用Python后处理时发现，RCP和LCP的聚焦效率相差15%，检查发现是纳米柱方位角加工误差导致的——论文里没说的工程细节，在仿真中暴露无遗。

当最后把六组偏振态的光强分布导入Stokes参数计算公式时，命令行突然蹦出0.98的偏振测量精度。这堆硅纳米柱仿佛在说：看，我们不仅能分拣光，还能当偏振侦探呢。这种超表面的妙处在于，同样的设计套路换个材料就能在红外波段用，比传统波片方案灵活多了。
