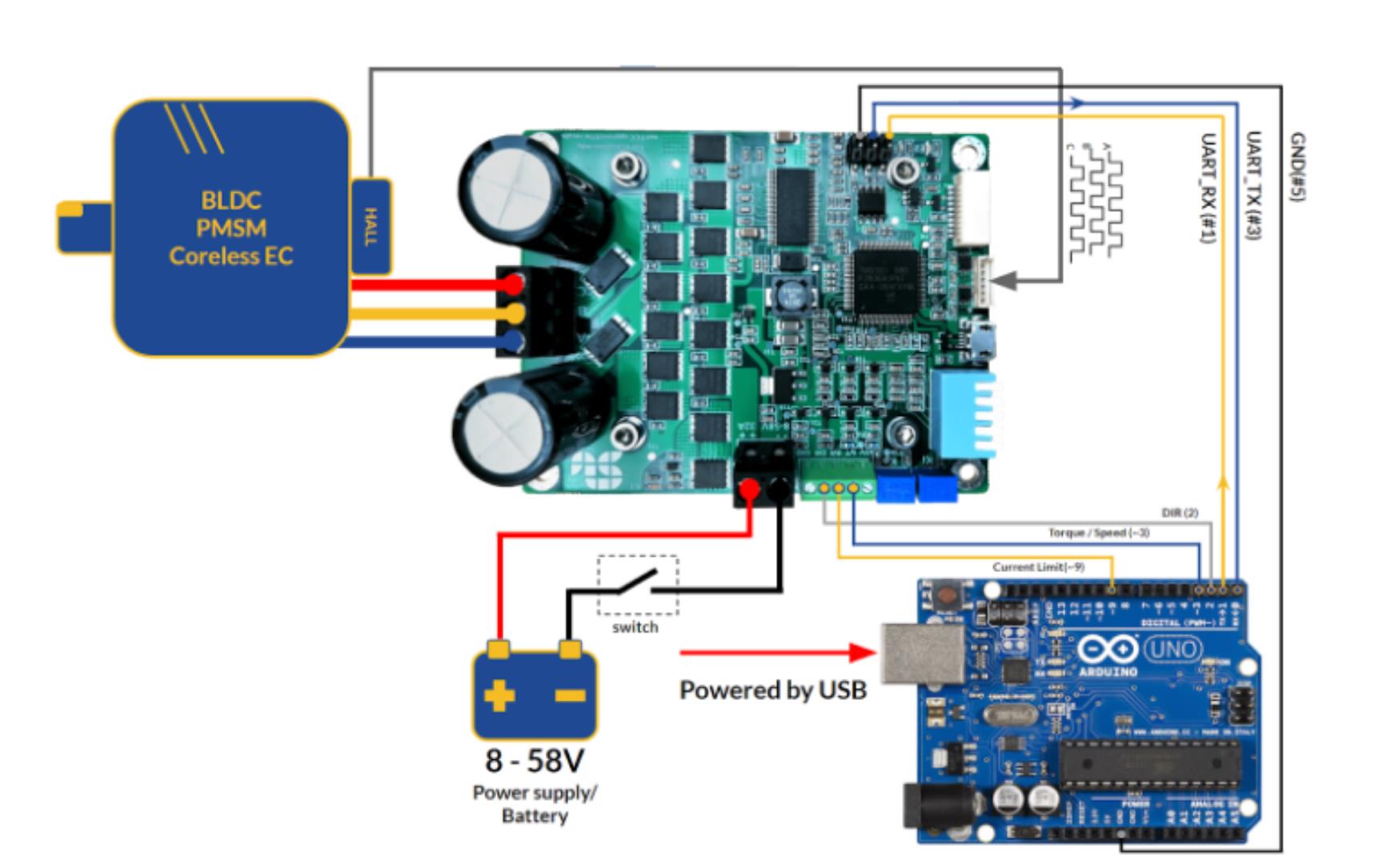

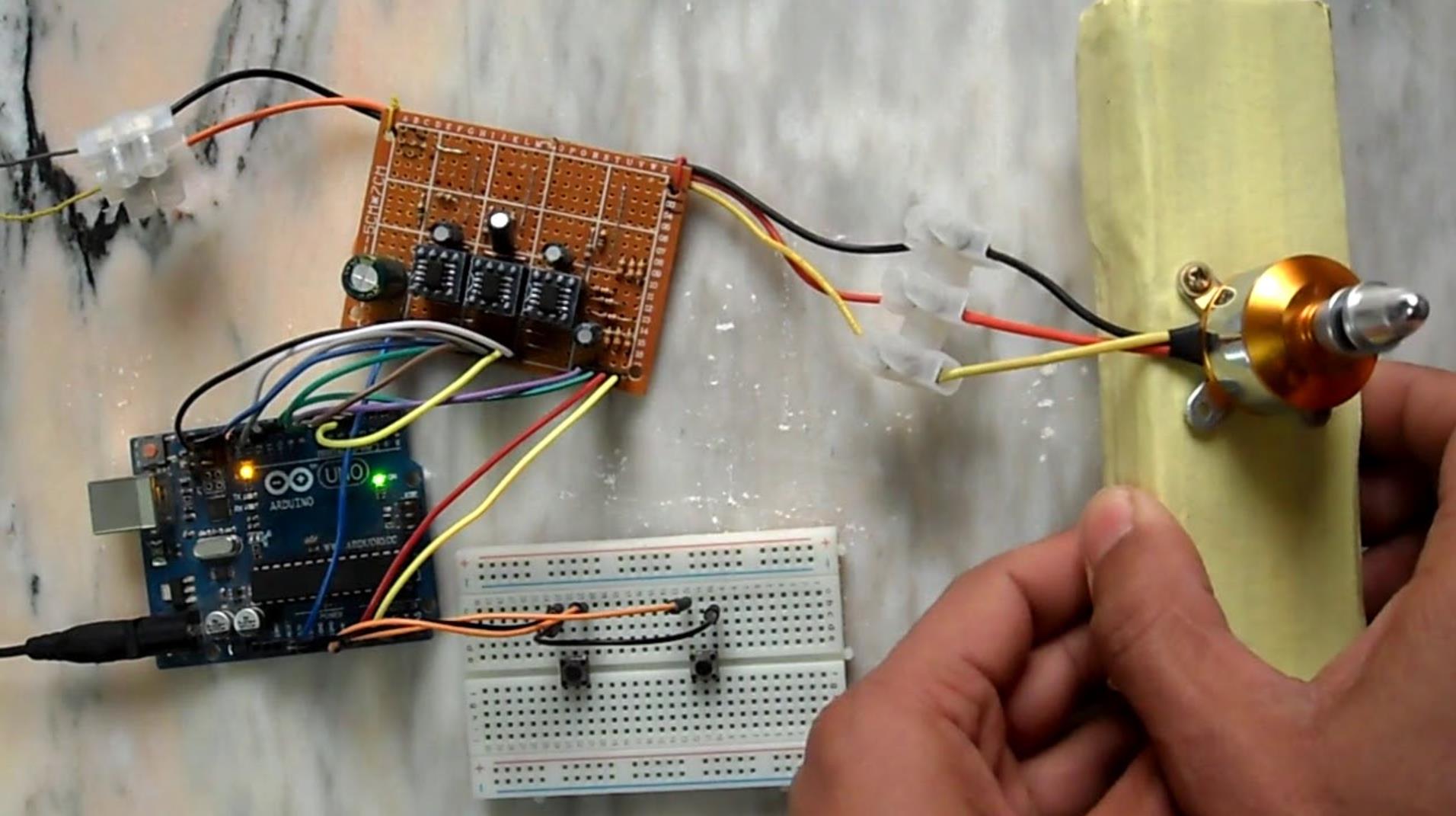

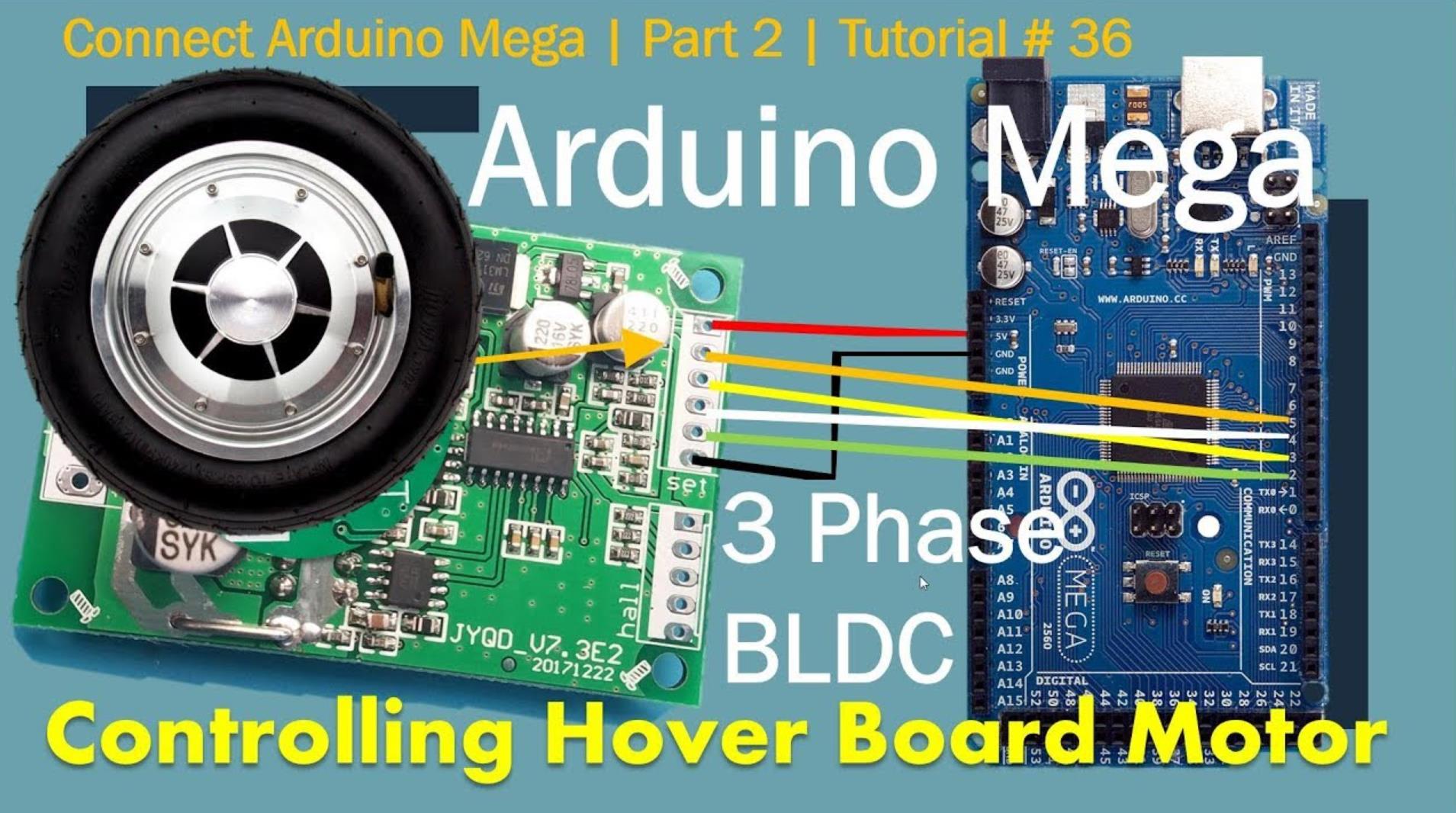

基于Arduino与BLDC（无刷直流电机）构建的医疗康复外骨骼机器人，是一种将开源硬件、高性能电机驱动与生物医学工程深度融合的解决方案。该方案旨在为中风、脊髓损伤、肌肉萎缩等患者提供精准、柔顺且安全的康复训练辅助。其核心在于利用BLDC电机的高功率密度、低齿槽转矩和FOC（磁场定向控制）技术，结合Arduino平台的可扩展性，实现“人机协同”而非“机器拖拽”的康复模式。

一、 主要特点
高精度力矩控制与柔顺交互
FOC技术应用：利用BLDC配合FOC算法，将电机控制从传统的“速度/位置控制”升级为“力矩控制”。这使得外骨骼关节能够模拟虚拟的弹簧-阻尼系统（阻抗控制/导纳控制），当患者主动发力时，电机提供顺应性位移，避免刚性对抗，极大提升穿戴舒适度。
低齿槽转矩：BLDC电机固有的低齿槽转矩特性，结合高减速比行星/谐波减速器，可实现极低速下的平滑转动，消除步进电机常见的“顿挫感”，模拟人体肌肉的自然收缩。
多模态意图识别与自适应
多源传感融合：系统通常集成表面肌电（sEMG）传感器（捕捉神经肌肉信号）、足底压力传感器（判断步态相位）、IMU（姿态检测）和关节编码器。Arduino负责采集并融合这些数据，通过阈值法、SVM或简单神经网络算法，实时识别患者的“抬腿”、“屈膝”等运动意图。
自适应辅助：根据患者肌力恢复程度，动态调整辅助力矩的大小。初期提供高刚度支撑（被动模式），后期降低刚度鼓励主动发力（主动模式），实现“减法式”康复。
轻量化与高功率密度
BLDC外转子电机具有体积小、扭矩大的特点，配合碳纤维或铝合金连杆，可有效将系统总重控制在20kg以内，减轻患者负重负担，符合医疗设备对便携性的要求。
开源生态与模块化设计
Arduino生态提供了丰富的传感器库（如SimpleFOC、EMGFilters），便于快速原型开发。结构上采用模块化设计，髋、膝、踝关节可独立调节长度，适配不同身高体型的患者。

二、 核心应用场景
神经康复训练（中风/脊髓损伤）
针对下肢运动功能障碍患者，通过重复、标准化的步态训练，基于“神经可塑性”原理，刺激大脑运动皮层重建神经通路。系统可根据患侧肌电信号强弱，提供精准的助力，促进主动参与。
老年助行与防跌倒
为肌少症或术后虚弱的老年人提供日常行走支撑。当IMU检测到身体失衡趋势时，系统迅速调整关节刚度提供支撑力矩，或进入“卸力”模式防止二次伤害。
上肢康复与精细动作训练
应用于肩、肘、腕关节，辅助患者完成抓取、伸展等动作。利用BLDC的平滑力矩控制，进行抗阻训练或辅助完成ADL（日常生活活动）任务。

三、 注意事项与关键技术挑战
安全性是最高优先级（冗余设计与急停）
硬件看门狗：必须设计独立于Arduino主循环的硬件安全回路。当检测到电流过载、姿态角异常（即将摔倒）或急停按钮按下时，硬件电路应直接切断电机供电，进入被动阻尼或电磁抱闸状态。
软件限位与力矩钳位：在代码中严格限制各关节的运动角度范围（如膝关节不得过伸），并设置最大输出电流限制，防止电机“硬掰”导致患者软组织拉伤。
生理信号采集的抗干扰能力
sEMG信号脆弱：肌电信号为微伏级，极易受BLDC驱动电路PWM噪声干扰。必须采用仪表放大器、硬件带通/陷波滤波（滤除50Hz工频干扰），并将信号采集板与电机驱动板物理隔离（屏蔽罩、分开供电）。
实时性与算力瓶颈
硬实时要求：人机交互控制环路延迟需小于10ms，否则会产生明显的“滞后感”。标准Arduino Uno（ATmega328P）难以胜任多轴FOC计算与传感器融合。必须升级硬件平台，推荐使用：
Teensy 4.0/4.1（600MHz Cortex-M7）：硬件FPU，极适合运行FOC算法。
Arduino Portenta H7（双核M7+M4）：可分离实时控制任务与通信任务。
ESP32-S3：双核，支持Wi-Fi/BLE远程监控。
人机耦合动力学与穿戴舒适性
对齐误差：机械关节轴线必须与人体生理关节轴线精确对齐，否则会产生剪切力，导致皮肤磨损或关节疼痛。需设计万向节或浮动连接结构补偿对位误差。
能源管理：行走起步瞬间峰值电流极大，需选用高倍率放电的锂电池（如动力18650），并设计完善的BMS（电池管理系统）防止过放。
临床合规性与认证
作为医疗设备原型，若需推向临床，必须考虑电磁兼容性（EMC）、生物相容性（接触皮肤材料需认证）以及医疗器械软件（SaMD）​ 的合规性。Arduino开源方案在实验室阶段可行，但产品化需转向工业级或车规级MCU。

总结：Arduino BLDC方案为医疗康复外骨骼提供了低成本、高灵活性的研发起点，但其成功落地极度依赖于高性能主控的算力支撑、严格的电磁兼容设计以及多层冗余的安全机制。开发者需在“柔顺控制算法”与“绝对安全防护”之间找到最佳平衡点。

1、基于肌电信号（EMG）的意图识别与辅助力控制

#include <SimpleFOC.h>
#include <EMG_Sensor.h> // 自定义肌电传感器库

BLDCMotor motor(7);      // BLDC电机对象
BLDCDriver3PWM driver(9,10,11,8); // 驱动器引脚
MagneticSensorI2C encoder = MagneticSensorI2C(AS5600_I2C); // 磁编码器
EMG_Sensor emg(A0);     // 肌电传感器连接模拟引脚A0

float targetTorque = 0;  // 目标辅助力矩
float emgThreshold = 0.5; // 肌电信号阈值

void setup() {
  motor.linkSensor(&encoder);
  motor.linkDriver(&driver);
  motor.controller = MotionControlType::torque; // 力矩模式
  motor.initFOC();
  Serial.begin(115200);
}

void loop() {
  motor.loopFOC();
  float emgValue = emg.readNormalized(); // 读取归一化肌电信号

  // 意图识别：当肌电信号超过阈值时提供辅助力矩
  if (emgValue > emgThreshold) {
    targetTorque = map(emgValue, emgThreshold, 1.0, 0.2, 0.8); // 线性映射力矩
  } else {
    targetTorque = 0; // 无意图时停止辅助
  }

  motor.move(targetTorque); // 输出力矩
  Serial.print("EMG: "); Serial.print(emgValue);
  Serial.print(" Torque: "); Serial.println(targetTorque);
  delay(10);
}

2、基于步态相位检测的被动训练模式

#include <SimpleFOC.h>
#include <FlexiForceSensor.h> // 足底压力传感器库

BLDCMotor hipMotor(7);  // 髋关节电机
BLDCMotor kneeMotor(8); // 膝关节电机
Encoder hipEncoder(2,3); // 髋关节编码器
Encoder kneeEncoder(4,5); // 膝关节编码器
FlexiForceSensor footSensor(A1); // 足底压力传感器

float hipAngle = 0, kneeAngle = 0;
float stancePhase = 0; // 站立相比例（0-1）

void setup() {
  hipMotor.linkSensor(&hipEncoder);
  kneeMotor.linkSensor(&kneeEncoder);
  hipMotor.controller = MotionControlType::angle; // 位置模式
  kneeMotor.controller = MotionControlType::angle;
  hipMotor.init();
  kneeMotor.initFOC();
  Serial.begin(115200);
}

void loop() {
  float pressure = footSensor.readNormalized(); // 读取足底压力
  stancePhase = constrain(pressure * 2, 0, 1); // 简单站立相检测

  // 步态轨迹生成（基于站立相比例）
  hipAngle = 30 * sin(stancePhase * PI); // 髋关节摆动
  kneeAngle = 45 * (1 - stancePhase);      // 膝关节屈伸

  hipMotor.move(hipAngle);
  kneeMotor.move(kneeAngle);

  Serial.print("Phase: "); Serial.print(stancePhase);
  Serial.print(" Hip: "); Serial.print(hipAngle);
  Serial.print(" Knee: "); Serial.println(kneeAngle);
  delay(50);
}

3、自适应阻抗控制的外骨骼柔顺行走

#include <SimpleFOC.h>
#include <IMU.h> // 惯性测量单元库

BLDCMotor motor(7);
BLDCDriver3PWM driver(9,10,11,8);
MagneticSensorI2C encoder(AS5600_I2C);
IMU imu; // 连接至I2C总线

float stiffness = 0.5; // 初始刚度系数
float damping = 0.1;   // 阻尼系数
float externalForce = 0; // 外部力估算

void setup() {
  motor.linkSensor(&encoder);
  motor.linkDriver(&driver);
  motor.controller = MotionControlType::torque;
  imu.init(); // 初始化IMU（加速度+陀螺仪）
  motor.initFOC();
  Serial.begin(115200);
}

void loop() {
  motor.loopFOC();
  float accelZ = imu.readAccelZ(); // 读取垂直加速度
  float gyroY = imu.readGyroY();   // 读取偏航角速度

  // 外部力估算（简化模型）
  externalForce = accelZ * 0.1 + gyroY * 0.05; // 结合加速度与角速度

  // 自适应阻抗控制：根据外部力调整刚度
  if (abs(externalForce) > 0.2) {
    stiffness = 0.3; // 受到外力时降低刚度（柔顺模式）
  } else {
    stiffness = 0.7; // 正常行走时提高刚度
  }

  // 阻抗控制算法：力矩 = 刚度*(期望位置 - 实际位置) + 阻尼*速度
  float targetPos = 45 * sin(millis() / 1000.0); // 示例摆动轨迹
  float actualPos = motor.shaft_angle;
  float torqueCmd = stiffness * (targetPos - actualPos) + damping * (-motor.shaftVelocity);

  motor.move(torqueCmd);
  Serial.print("Force: "); Serial.print(externalForce);
  Serial.print(" Torque: "); Serial.println(torqueCmd);
  delay(10);
}

技术解读
多模态传感器融合
医疗外骨骼需集成肌电传感器（EMG）、足底压力传感器、IMU等，通过数据融合（如卡尔曼滤波）提高意图识别准确率。例如，案例1中EMG信号与力矩映射需结合关节角度补偿肌肉收缩方向的影响。
实时性保障
控制周期需≤10ms（如案例3中阻抗控制环），避免延迟导致人机交互失稳。推荐使用32位MCU（如Teensy 4.1）或RTOS（如FreeRTOS）管理多任务。
安全冗余设计
硬件层面：独立急停按钮、电流过载保护（如DRV8323驱动芯片内置保护）、机械限位开关。
软件层面：双重校验（如目标角度超出生理范围时触发安全模式）、看门狗定时器防止死机。
生物力学适配
需建立人体步态模型（如案例2中基于站立相的轨迹生成），确保外骨骼运动与人体关节自然运动学匹配。例如，膝关节在摆动相需保持屈曲以避免触地。
自适应控制算法
针对患者肌力差异（如中风后偏瘫），需动态调整辅助策略。案例3中阻抗控制通过实时监测外部力（如碰撞或用户主动发力）调整刚度，实现“柔顺-支撑”模式切换。

4、基于 EMG 与压力传感器的意图识别与助力模式切换
功能描述：这是外骨骼的“大脑”。通过采集肌肉电信号（EMG）和足底压力，利用卡尔曼滤波融合数据，精准判断患者是想“静止”、“行走”、“上楼”还是“下楼”，从而切换不同的助力策略。

#include <Wire.h>
// 假设使用了卡尔曼滤波库
// #include <Kalman.h>

// --- 传感器定义 ---
const int EMG_PIN = A0;
const int PRESSURE_PIN = A1;
const int IMU_PIN = A2; // 简化为模拟信号

// --- 状态定义 ---
enum RobotState { STATE_IDLE, STATE_WALK, STATE_UP_STAIRS, STATE_DOWN_STAIRS };
RobotState currentState = STATE_IDLE;

// --- 卡尔曼滤波变量 (简化版) ---
float processNoise = 0.1;
float measurementNoise = 0.01;
float stateEstimate = 0;

void setup() {
  Serial.begin(115200);
  // 初始化传感器...
}

void loop() {
  // 1. 采集多源数据 (归一化 0-1)
  float emgSignal = analogRead(EMG_PIN) / 1023.0;
  float pressureSignal = analogRead(PRESSURE_PIN) / 1023.0;
  float imuSignal = analogRead(IMU_PIN) / 1023.0;

  // 2. 卡尔曼滤波融合 (简化逻辑)
  // 预测
  stateEstimate += processNoise;
  // 更新 (加权平均)
  float gain = stateEstimate / (stateEstimate + measurementNoise);
  stateEstimate = (1 - gain) * stateEstimate + gain * emgSignal; // 以 EMG 为主更新

  // 3. 意图识别与模式切换
  // 实际应用中这里会使用 SVM 或阈值逻辑
  if (pressureSignal < 0.1 && emgSignal < 0.2) {
    currentState = STATE_IDLE; // 无压力无肌电 -> 静止
  } else if (pressureSignal > 0.5 && emgSignal > 0.6) {
    currentState = STATE_UP_STAIRS; // 高压力高肌电 -> 上楼
  } else if (pressureSignal > 0.3) {
    currentState = STATE_WALK; // 有压力 -> 行走
  }

  // 4. 输出助力策略
  float motorTorque = 0;
  switch (currentState) {
    case STATE_IDLE: motorTorque = 0; break;          // 零力矩
    case STATE_WALK: motorTorque = 3.0; break;        // 中等助力
    case STATE_UP_STAIRS: motorTorque = 5.0; break;   // 大力矩辅助抬腿
    case STATE_DOWN_STAIRS: motorTorque = -1.0; break;// 负力矩制动防下坠
  }

  // 5. 控制电机
  // controlMotorTorque(motorTorque);

  Serial.print("State: "); Serial.print(currentState);
  Serial.print(" | Torque: "); Serial.println(motorTorque);
  delay(10);
}

5、基于模糊 PID 的膝关节柔顺力矩控制
功能描述：这是外骨骼的“小脑”。康复机器人不能生硬地拖动患者，必须根据患者的阻力动态调整 PID 参数。当患者用力对抗时，控制器应自动变“软”（降低增益），防止拉伤。

// --- 模糊 PID 变量 ---
double target_torque = 2.0; // 目标辅助力矩
double input_torque = 0.0;  // 实际力矩 (来自力矩传感器)
double output_pwm = 0;

// 基础 PID
double Kp = 1.0, Ki = 0.5, Kd = 0.1;

void setup() {
  // 初始化力矩传感器和电机
}

void loop() {
  // 1. 读取实际力矩
  input_torque = read_torque_sensor();

  // 2. 模糊规则调整 PID (简化逻辑)
  // 计算误差
  double error = target_torque - input_torque;

  // 模糊逻辑：如果误差大，增大 Kp 加快响应；如果误差变化率大，增大 Kd 抑制超调
  // 这里用简单的阈值代替模糊推理机
  if (abs(error) > 1.0) {
    Kp = 2.0; Ki = 0.8; // 强力模式
  } else {
    Kp = 0.5; Ki = 0.2; // 柔顺模式 (防止震荡)
  }

  // 3. 执行 PID 计算
  static double integral = 0;
  static double last_error = 0;
  integral += error;
  double derivative = error - last_error;

  output_pwm = Kp * error + Ki * integral + Kd * derivative;
  last_error = error;

  // 4. 安全限制 (关键！)
  // 限制最大力矩，防止伤害患者
  if (output_pwm > 200) output_pwm = 200;
  if (output_pwm < -200) output_pwm = -200;

  // 5. 驱动电机
  // analogWrite(MOTOR_PIN, abs(output_pwm));

  Serial.print("Error: "); Serial.print(error);
  Serial.print(" | Kp: "); Serial.println(Kp);
  delay(10);
}

6、多关节步态同步与急停安全机制
功能描述：这是外骨骼的“脊髓”。协调髋关节和膝关节的运动，确保步态平滑（使用梯形加减速）。同时，包含最高优先级的“急停”和“限位”保护，一旦检测到异常（如关节角度超限或按下急停按钮），立即切断动力。

#include <FlexiTimer2.h> // 定时器库

// --- 关节定义 ---
const int HIP_PIN = 9;
const int KNEE_PIN = 10;
const int EMERGENCY_BTN = 2;

// --- 步态参数 ---
float stepPhase = 0.0; // 步态周期 0-1
const float STEP_PERIOD = 2000.0; // 步态周期 ms
bool isMoving = false;

void setup() {
  pinMode(EMERGENCY_BTN, INPUT_PULLUP);
  // 配置定时器中断 (1ms 周期)
  FlexiTimer2::set(1, 1.0/1000, timerISR);
  FlexiTimer2::start();
  Serial.begin(115200);
}

void loop() {
  // 主循环处理非实时任务
  // 例如：上传数据到云端，显示状态等
}

// 定时器中断服务程序 (1ms 执行一次)
void timerISR() {
  // 1. 安全检查 (最高优先级)
  if (digitalRead(EMERGENCY_BTN) == LOW) {
    analogWrite(HIP_PIN, 0);
    analogWrite(KNEE_PIN, 0);
    isMoving = false;
    Serial.println("急停触发！");
    return;
  }

  // 2. 步态生成 (梯形加减速曲线)
  if (isMoving) {
    stepPhase += 1.0 / STEP_PERIOD;
    if (stepPhase >= 1.0) stepPhase = 0.0;

    float t = stepPhase;
    // 简化正弦步态生成
    float hipAngle = 30.0 + 20.0 * sin(t * 2 * PI);
    float kneeAngle = 60.0 - 30.0 * sin(t * 2 * PI);

    // 3. 角度限位保护
    if (kneeAngle > 90) kneeAngle = 90; // 防止膝关节过伸

    // 4. 驱动电机 (PWM 映射)
    analogWrite(HIP_PIN, map(hipAngle, 0, 90, 0, 255));
    analogWrite(KNEE_PIN, map(kneeAngle, 30, 90, 0, 255));
  }
}

要点解读
人机意图识别的准确性
案例4展示了多传感器融合的重要性。单一的 EMG 信号容易受汗水、电极接触影响产生噪声，单一的压力传感器无法预判抬腿动作。通过卡尔曼滤波融合 EMG（预判）和压力/IMU（确认），能显著降低误动作率，这是外骨骼“听懂人话”的关键。
柔顺控制（阻抗/导纳控制）
案例5的核心是模糊 PID。康复机器人与工业机器人最大的不同在于“人”在回路中。如果控制器太硬（高增益），会与患者的微弱肌力产生对抗，导致痉挛或受伤。模糊逻辑允许系统根据误差动态调整刚度，实现“人动我也动，人停我也停”的柔顺效果。
安全机制的优先级
案例6强调了硬件定时器中断和急停逻辑。在医疗康复中，安全是第一位的。控制代码必须运行在独立的定时器中断中，以保证控制频率（如 1kHz）的稳定性，不受主循环中串口打印等耗时操作的干扰。同时，急停按钮必须物理连接并拥有软件最高优先级。
步态生成的生物仿生
代码中使用了正弦波或梯形曲线来模拟关节角度。这是基于生物力学的考量。人类行走不是匀速运动，而是加速-减速的过程。使用平滑的曲线生成步态，可以减少对关节的冲击，使穿戴体验更加自然舒适。
力矩与位置的双重限制
在代码中可以看到 constrain 和限位检查。外骨骼必须设置力矩上限（防止拉伤肌肉）和角度限位（防止关节过伸或机械结构碰撞）。这是软件层面的“电子围栏”，是保障患者安全的最后一道防线。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
