第018篇：生物电磁学

摘要

生物电磁学研究电磁场与生物系统的相互作用，是电磁学与生命科学交叉的前沿领域。本篇教程系统介绍生物电磁学的基本理论、生物组织的电磁特性、电磁场生物效应机制和安全标准。通过Python实现生物组织电磁参数建模、SAR计算、电磁热疗仿真等，深入探讨电磁场在医学诊断和治疗中的应用。本教程涵盖MRI、微波热疗、神经刺激等先进技术，帮助读者全面掌握生物电磁学的理论基础和临床应用。

关键词

生物电磁学、生物组织、SAR、比吸收率、电磁热疗、MRI、神经刺激、安全标准、Python仿真

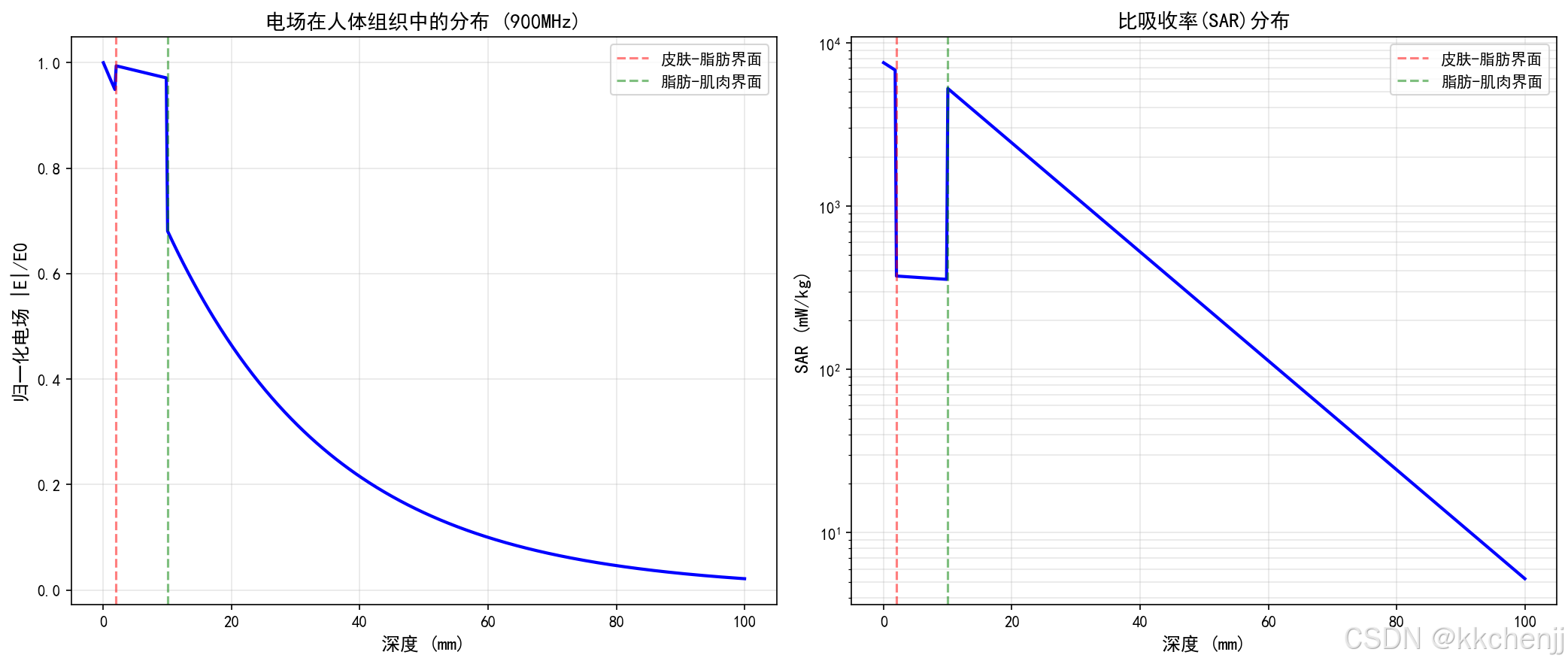

在这里插入图片描述

1. 引言

1.1 生物电磁学的定义

生物电磁学（Bioelectromagnetics）是研究电磁场与生物系统相互作用的学科，包括：

生物组织的电磁特性
电磁场对生物体的影响
电磁场在医学中的应用
电磁暴露的安全评估

1.2 生物电磁学的重要性

生物电磁学在现代医学和公共卫生中具有重要地位：

医学成像：MRI、电阻抗断层成像
疾病治疗：微波热疗、射频消融、电刺激
健康监测：可穿戴设备、植入式传感器
安全评估：电磁暴露限值、防护标准

1.3 发展历史

18世纪：Galvani发现生物电现象
19世纪：Maxwell方程组建立
1970年代：MRI技术发明
1980年代：手机普及引发安全关注
现代：精准医疗、可穿戴设备

2. 生物组织的电磁特性

2.1 生物组织的介电特性

生物组织的电磁特性主要由水和电解质决定。

介电常数：

水： $εr≈80\varepsilon_r \approx 80$ （低频）
脂肪： $εr≈5−10\varepsilon_r \approx 5-10$
肌肉： $εr≈50−60\varepsilon_r \approx 50-60$
骨骼： $εr≈5−20\varepsilon_r \approx 5-20$

电导率（1 GHz时）：

水： $σ≈0.1\sigma \approx 0.1$ S/m
血液： $σ≈1.5\sigma \approx 1.5$ S/m
肌肉： $σ≈1.0\sigma \approx 1.0$ S/m
脂肪： $σ≈0.05\sigma \approx 0.05$ S/m
骨骼： $σ≈0.1\sigma \approx 0.1$ S/m

2.2 Cole-Cole模型

生物组织的介电特性可用Cole-Cole模型描述：
$ε∗(ω)=ε∞+∑n=1NΔεn1+(jωτn)1−αn+σijωε0\varepsilon^*(\omega) = \varepsilon_\infty + \sum_{n=1}^{N} \frac{\Delta\varepsilon_n}{1+(j\omega\tau_n)^{1-\alpha_n}} + \frac{\sigma_i}{j\omega\varepsilon_0}$

其中：

$ε∞\varepsilon_\infty$ ：光频介电常数
$Δεn\Delta\varepsilon_n$ ：第n个色散的介电增量
$τn\tau_n$ ：弛豫时间
$αn\alpha_n$ ：分布参数
$σi\sigma_i$ ：离子电导率

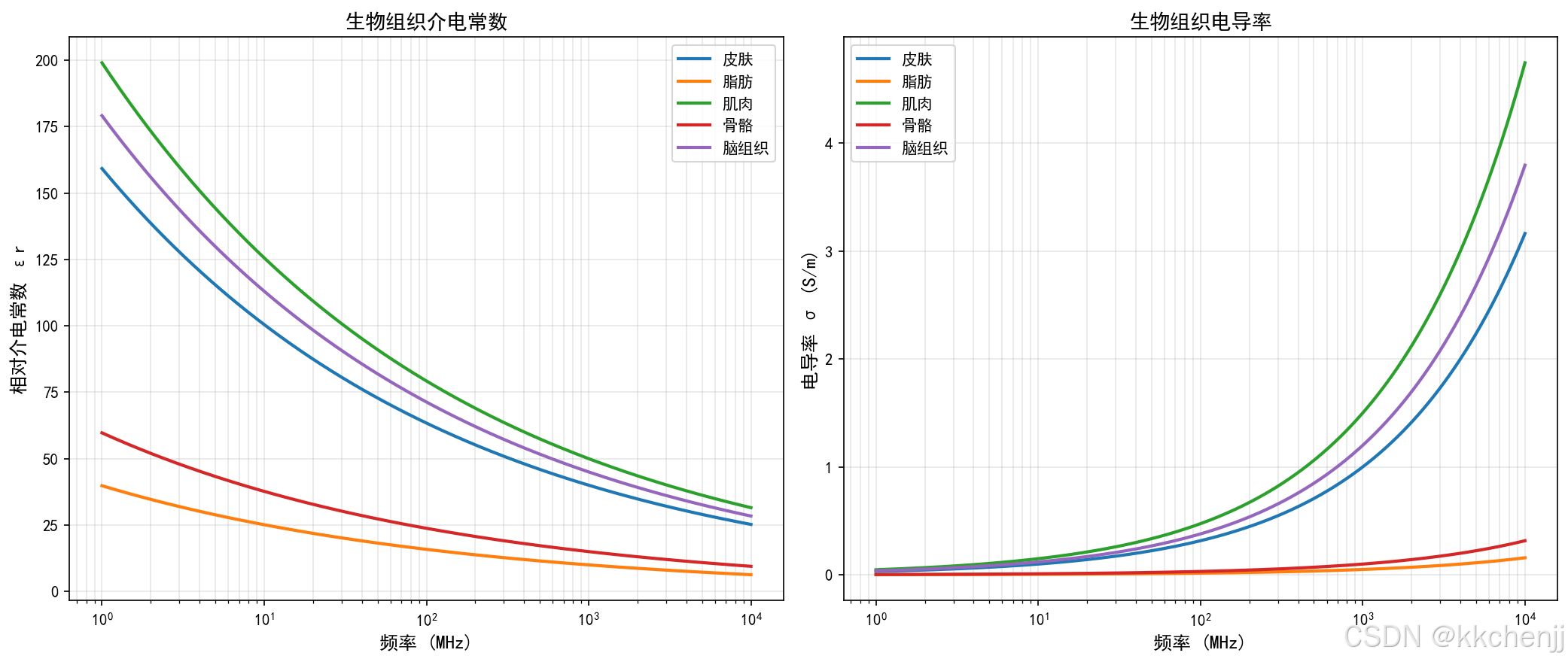

2.3 频率依赖性

生物组织的电磁参数随频率显著变化：

α色散（Hz-kHz）：

细胞膜极化
离子扩散

β色散（kHz-MHz）：

细胞膜电容
组织界面极化

γ色散（GHz）：

水分子取向极化
偶极子弛豫

2.4 组织分层模型

人体头部简化模型：

组织	厚度(mm)	εr(1GHz)	σ(S/m)
皮肤	2	38	1.2
脂肪	5	11	0.15
肌肉	10	52	1.3
骨骼	5	13	0.2
大脑	-	48	1.2

3. 电磁场生物效应

3.1 热效应

电磁能量吸收导致组织温升：
$ρC∂T∂t=∇⋅(k∇T)+Qext+Qmet+Qblood\rho C \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + Q_{ext} + Q_{met} + Q_{blood}$

其中：

$ρ\rho$ ：组织密度
$C$ ：比热容
$k$ ：热导率
$Q_{ext}$ ：外部电磁热源
$Q_{met}$ ：代谢产热
$Q_{blood}$ ：血液灌注散热

3.2 非热效应

电场效应：

细胞膜去极化
离子通道激活
神经兴奋

磁场效应：

磁感应电流
磁颗粒取向
自由基对效应

3.3 生物效应机制

确定性效应（高场强）：

组织加热
神经肌肉刺激
心脏纤颤

随机性效应（低场强）：

DNA损伤
细胞信号改变
长期健康影响

4. 比吸收率(SAR)

4.1 SAR定义

比吸收率（Specific Absorption Rate）定义为单位质量组织吸收的电磁功率：
$\frac{\sigma |E|^2}{\rho} \quad \text{(W/kg)}$

其中：

$σ\sigma$ ：组织电导率(S/m)
$E$ ：电场强度(V/m)
$ρ\rho$ ：组织密度(kg/m³)

4.2 SAR分类

局部SAR：

1g平均SAR
10g平均SAR

全身平均SAR：
$SARwb=1M∫Vσ∣E∣2dVSAR_{wb} = \frac{1}{M} \int_V \sigma |E|^2 dV$

4.3 SAR限值

ICNIRP公众暴露限值（移动电话频段）：

频率范围	局部SAR(10g)	全身SAR
400 MHz - 2 GHz	2.0 W/kg	0.08 W/kg
2 - 6 GHz	2.0 W/kg	0.08 W/kg

5. 医学应用

5.1 磁共振成像(MRI)

基本原理：

氢核自旋在强磁场中取向
射频脉冲激发
弛豫信号检测
空间编码成像

场强分类：

低场：0.2-0.5 T
中场：0.5-1.0 T
高场：1.5-3.0 T
超高场：7.0 T及以上

SAR管理：

全身SAR < 4 W/kg（一级模式）
头部SAR < 3.2 W/kg

5.2 微波热疗

原理：

电磁能量选择性加热肿瘤
肿瘤温度升至42-45°C
细胞凋亡或坏死

技术类型：

外部热疗：表面或腔道肿瘤
间质热疗：植入天线
灌注热疗：体腔灌注

温度监控：

侵入式：热电偶、光纤传感器
非侵入式：MRI测温、超声测温

5.3 射频消融

原理：

射频电流通过组织
离子摩擦产热
局部温度>50°C
组织凝固坏死

应用：

心律失常治疗
肿瘤消融
神经调控

5.4 神经刺激

经颅磁刺激(TMS)：

时变磁场感应电场
刺激大脑皮层
治疗抑郁症、帕金森病

深部脑刺激(DBS)：

植入电极
电脉冲刺激
治疗运动障碍

6. 电磁安全标准

6.1 国际标准

ICNIRP指南：

职业暴露限值
公众暴露限值
频率范围：0-300 GHz

IEEE标准：

C95.1：人体暴露安全标准
C95.3：测量和计算

6.2 基本限值与导出限值

基本限值：

直接与健康效应相关的物理量
如：SAR、电流密度

导出限值：

便于测量的场强
如：电场强度、磁场强度、功率密度

6.3 频率依赖性

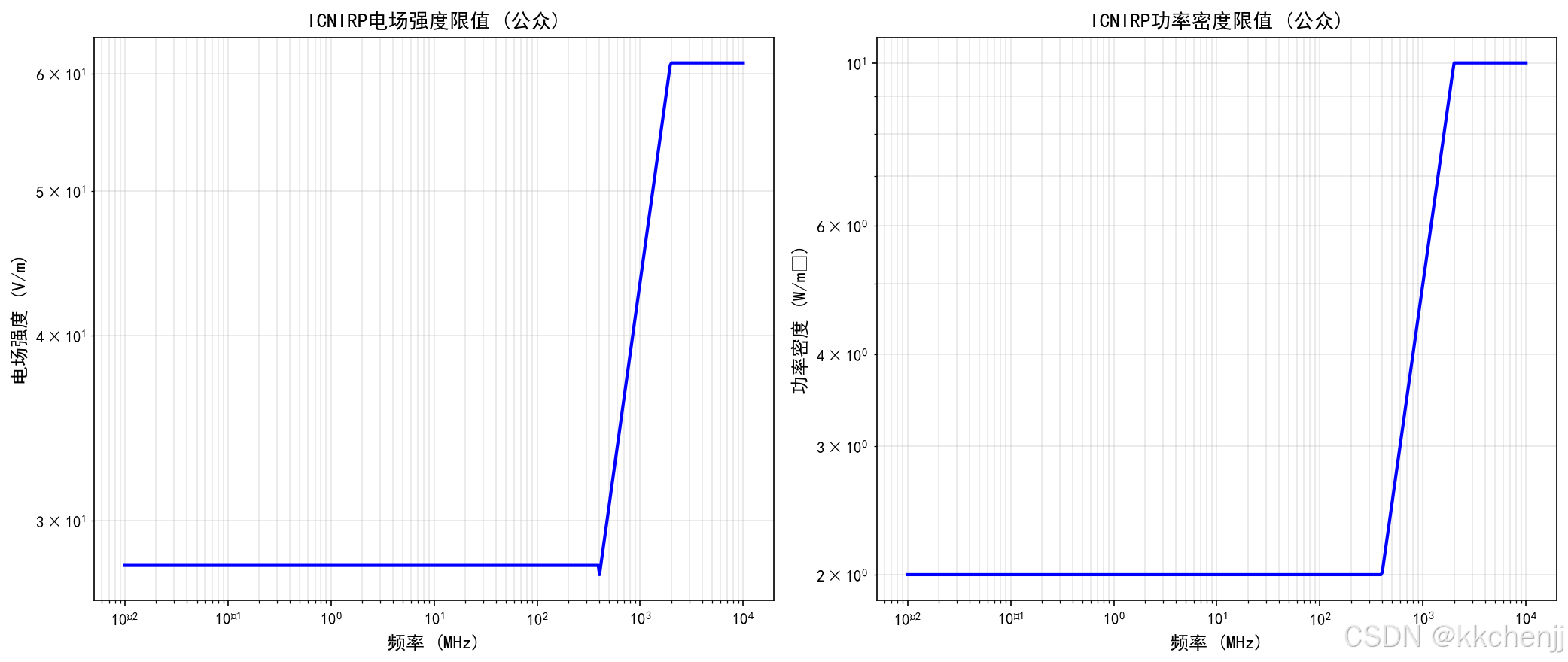

电场强度限值随频率变化：

频率	公众E场(V/m)	职业E场(V/m)
1-400 MHz	28	61
900 MHz	41	90
1.8 GHz	58	127
2.45 GHz	61	137

7. Python仿真实现

7.1 生物组织电磁参数

import numpy as np
import matplotlib.pyplot as plt

# 生物组织电磁参数（Cole-Cole模型简化）
def tissue_permittivity(f, eps_inf, eps_s, tau, sigma_i, alpha=0):
    """
    计算组织介电常数
    f: 频率(Hz)
    eps_inf: 光频介电常数
    eps_s: 静态介电常数
    tau: 弛豫时间(s)
    sigma_i: 离子电导率(S/m)
    alpha: Cole-Cole分布参数
    """
    omega = 2 * np.pi * f
    eps0 = 8.854e-12

    # Cole-Cole模型
    if alpha == 0:
        eps_cole = eps_inf + (eps_s - eps_inf) / (1 + 1j*omega*tau)
    else:
        eps_cole = eps_inf + (eps_s - eps_inf) / (1 + (1j*omega*tau)**(1-alpha))

    # 添加电导率贡献
    eps_total = eps_cole - 1j*sigma_i/(omega*eps0)

    return eps_total

# 频率范围
f = np.logspace(6, 12, 1000)  # 1 MHz 到 1 THz

# 不同组织的参数（简化模型）
tissues = {
    'Muscle': {'eps_inf': 4, 'eps_s': 80, 'tau': 8e-12, 'sigma_i': 0.5, 'color': 'r'},
    'Fat': {'eps_inf': 2.5, 'eps_s': 15, 'tau': 15e-12, 'sigma_i': 0.02, 'color': 'b'},
    'Bone': {'eps_inf': 2.5, 'eps_s': 30, 'tau': 12e-12, 'sigma_i': 0.05, 'color': 'g'},
    'Brain': {'eps_inf': 4, 'eps_s': 75, 'tau': 8.5e-12, 'sigma_i': 0.4, 'color': 'm'},
}

# 计算各组织的电磁参数
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

for name, params in tissues.items():
    eps = tissue_permittivity(f, params['eps_inf'], params['eps_s'],
                              params['tau'], params['sigma_i'])
    eps_real = np.real(eps)
    eps_imag = -np.imag(eps)
    sigma_eff = 2*np.pi*f*8.854e-12*eps_imag  # 有效电导率

    # 子图1：介电常数
    axes[0].semilogx(f/1e9, eps_real, params['color'], linewidth=2, label=f"{name} ε'")
    axes[0].semilogx(f/1e9, eps_imag, params['color']+'--', linewidth=2, label=f"{name} ε''")

axes[0].set_xlabel('Frequency (GHz)', fontsize=12)
axes[0].set_ylabel('Permittivity', fontsize=12)
axes[0].set_title('Tissue Permittivity vs Frequency', fontsize=13)
axes[0].legend(fontsize=9)
axes[0].grid(True, alpha=0.3)

# 子图2：有效电导率
for name, params in tissues.items():
    eps = tissue_permittivity(f, params['eps_inf'], params['eps_s'],
                              params['tau'], params['sigma_i'])
    eps_imag = -np.imag(eps)
    sigma_eff = 2*np.pi*f*8.854e-12*eps_imag
    axes[1].semilogx(f/1e9, sigma_eff, params['color'], linewidth=2, label=name)

axes[1].set_xlabel('Frequency (GHz)', fontsize=12)
axes[1].set_ylabel('Conductivity (S/m)', fontsize=12)
axes[1].set_title('Tissue Conductivity vs Frequency', fontsize=13)
axes[1].legend()
axes[1].grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('tissue_properties.png', dpi=150, bbox_inches='tight')
plt.close()
print("生物组织电磁参数仿真完成")

7.2 SAR计算

import numpy as np
import matplotlib.pyplot as plt

# 简化SAR计算模型
def calculate_sar(E_field, sigma, rho):
    """
    计算SAR
    E_field: 电场强度(V/m)
    sigma: 电导率(S/m)
    rho: 密度(kg/m³)
    """
    return sigma * np.abs(E_field)**2 / rho

# 模拟手机辐射场景
# 参数设置
f = 900e6  # 900 MHz
P_tx = 0.5  # 发射功率 0.5 W
G_ant = 1.5  # 天线增益
r = np.linspace(0.01, 0.2, 100)  # 距离 1-20 cm

# 自由空间传播
S = P_tx * G_ant / (4 * np.pi * r**2)  # 功率密度
E_free = np.sqrt(2 * 377 * S)  # 自由空间电场

# 组织参数（头部模型简化）
sigma_brain = 1.2  # S/m
rho_brain = 1030  # kg/m³

# 假设电场在组织中衰减（简化模型）
penetration_depth = 0.03  # 3 cm
delta = 0.01  # 皮肤到大脑距离 1 cm

# 计算SAR分布
sar_values = []
for ri in r:
    # 组织内电场（简化模型）
    E_tissue = E_free[np.argmin(np.abs(r - ri))] * np.exp(-delta/penetration_depth)
    sar = calculate_sar(E_tissue, sigma_brain, rho_brain)
    sar_values.append(sar)

sar_values = np.array(sar_values)

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：SAR随距离变化
ax1 = axes[0]
ax1.semilogy(r*100, sar_values, 'b-', linewidth=2)
ax1.axhline(y=2.0, color='r', linestyle='--', label='ICNIRP Limit (2 W/kg)')
ax1.set_xlabel('Distance from Antenna (cm)', fontsize=12)
ax1.set_ylabel('SAR (W/kg)', fontsize=12)
ax1.set_title('SAR vs Distance (900 MHz)', fontsize=13)
ax1.legend()
ax1.grid(True, alpha=0.3)

# 子图2：SAR分布热图（简化）
ax2 = axes[1]
# 创建简化的2D SAR分布
x = np.linspace(-0.1, 0.1, 50)
y = np.linspace(-0.1, 0.1, 50)
X, Y = np.meshgrid(x, y)
R = np.sqrt(X**2 + Y**2)

# 简化SAR分布模型
SAR_2D = 10 * np.exp(-R/0.03)  # 峰值10 W/kg，指数衰减
SAR_2D = np.clip(SAR_2D, 0.01, 10)  # 限制范围

im = ax2.pcolormesh(X*100, Y*100, SAR_2D, shading='auto', cmap='hot',
                    norm=plt.matplotlib.colors.LogNorm(vmin=0.01, vmax=10))
ax2.set_xlabel('x (cm)', fontsize=12)
ax2.set_ylabel('y (cm)', fontsize=12)
ax2.set_title('SAR Distribution (Simplified)', fontsize=13)
ax2.set_aspect('equal')
cbar = plt.colorbar(im, ax=ax2)
cbar.set_label('SAR (W/kg)', fontsize=11)

plt.tight_layout()
plt.savefig('sar_calculation.png', dpi=150, bbox_inches='tight')
plt.close()
print("SAR计算仿真完成")
