第016篇：微波网络分析

摘要

微波网络分析是研究微波电路和系统特性的重要方法，通过将复杂电磁问题抽象为网络参数，大大简化了分析和设计过程。本篇教程系统介绍微波网络的基本理论、各种网络参数（Z、Y、S、ABCD参数）的定义和转换，以及网络分析的基本方法。通过Python实现微波网络的计算和仿真，深入探讨网络参数的提取、级联网络的计算、以及微波电路的设计方法。本教程涵盖散射参数测量、网络分析仪原理、微波电路设计等高级主题，帮助读者全面掌握微波网络分析的理论基础和工程应用。

关键词

微波网络、散射参数、S参数、网络分析仪、阻抗匹配、传输矩阵、微波电路、Python仿真

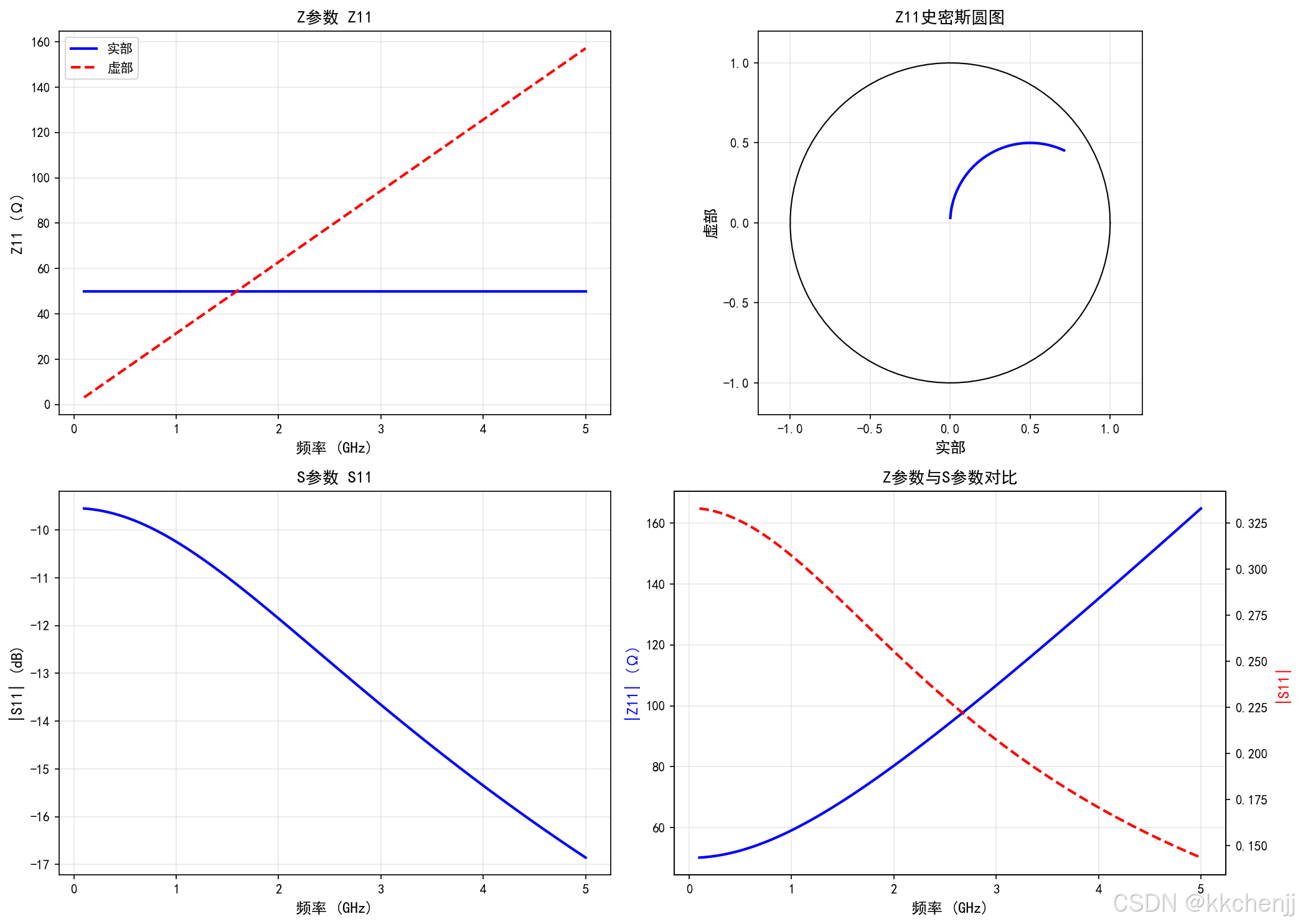

在这里插入图片描述

1. 引言

1.1 微波网络的概念

在微波频段，由于波长与电路尺寸可比拟，传统的集总参数电路理论不再适用。微波网络理论将复杂的电磁场问题转化为网络参数问题，使得微波电路的分析和设计更加简便。

微波网络的特点：

多端口结构：输入、输出、耦合端口
分布参数效应：需要考虑传输线效应
频率依赖性：参数随频率变化
能量守恒：无耗网络的功率守恒

1.2 网络参数的重要性

网络参数在微波工程中的应用：

器件表征：描述微波器件的电气特性
电路设计：级联、匹配、滤波器设计
系统分析：级联网络的性能预测
测量技术：网络分析仪的基础

1.3 网络参数类型

常用的网络参数：

阻抗参数（Z参数）：开路阻抗参数
导纳参数（Y参数）：短路导纳参数
散射参数（S参数）：入射/反射波参数
传输参数（ABCD参数）：级联网络参数
传输散射参数（T参数）：级联S参数

2. 阻抗与导纳参数

2.1 Z参数（阻抗参数）

Z参数定义为开路阻抗参数：
$Vi=∑j=1NZijIjV_i = \sum_{j=1}^{N} Z_{ij} I_j$

对于二端口网络：
$[V1V2]=[Z11Z12Z21Z22][I1I2]\begin{bmatrix} V_1 \\ V_2 \end{bmatrix} = \begin{bmatrix} Z_{11} & Z_{12} \\ Z_{21} & Z_{22} \end{bmatrix} \begin{bmatrix} I_1 \\ I_2 \end{bmatrix}$

各参数物理意义：

$Z_{11} = V_1/I_1|_{I_2=0}$ ：输出开路时的输入阻抗
$Z_{12} = V_1/I_2|_{I_1=0}$ ：输入开路时的反向传输阻抗
$Z_{21} = V_2/I_1|_{I_2=0}$ ：输出开路时的正向传输阻抗
$Z_{22} = V_2/I_2|_{I_1=0}$ ：输入开路时的输出阻抗

2.2 Y参数（导纳参数）

Y参数定义为短路导纳参数：
$Ii=∑j=1NYijVjI_i = \sum_{j=1}^{N} Y_{ij} V_j$

对于二端口网络：
$[I1I2]=[Y11Y12Y21Y22][V1V2]\begin{bmatrix} I_1 \\ I_2 \end{bmatrix} = \begin{bmatrix} Y_{11} & Y_{12} \\ Y_{21} & Y_{22} \end{bmatrix} \begin{bmatrix} V_1 \\ V_2 \end{bmatrix}$

Y参数与Z参数的关系：
$Y] = [Z]^{-1}$

2.3 Z/Y参数的性质

互易网络：
$Zij=Zji,Yij=YjiZ_{ij} = Z_{ji}, \quad Y_{ij} = Y_{ji}$

对称网络：
$Z11=Z22,Y11=Y22Z_{11} = Z_{22}, \quad Y_{11} = Y_{22}$

无耗网络：
$Re(Zij)=0,Re(Yij)=0\text{Re}(Z_{ij}) = 0, \quad \text{Re}(Y_{ij}) = 0$

3. 散射参数（S参数）

3.1 S参数的定义

S参数基于入射波和反射波的概念：
$bi=∑j=1NSijajb_i = \sum_{j=1}^{N} S_{ij} a_j$

其中 $a_i$ 是入射波， $b_i$ 是反射波。

对于二端口网络：
$[b1b2]=[S11S12S21S22][a1a2]\begin{bmatrix} b_1 \\ b_2 \end{bmatrix} = \begin{bmatrix} S_{11} & S_{12} \\ S_{21} & S_{22} \end{bmatrix} \begin{bmatrix} a_1 \\ a_2 \end{bmatrix}$

3.2 S参数的物理意义

$S_{11}$ ：输入反射系数（输出端接匹配负载）
$S_{22}$ ：输出反射系数（输入端接匹配负载）
$S_{21}$ ：正向传输系数（增益/衰减）
$S_{12}$ ：反向传输系数（隔离度）

3.3 S参数与功率

反射功率：
$P_{ref} = |S_{11}|^2 P_{inc}$

传输功率：
$P_{trans} = |S_{21}|^2 P_{inc}$

插入损耗：
$-20\log_{10}|S_{21}| \text{ (dB)}$

回波损耗：
$-20\log_{10}|S_{11}| \text{ (dB)}$

3.4 S参数的性质

互易网络：
$S_{ij} = S_{ji}$

无耗网络：
$S]^H [S] = [I]$

即：
$S_{11}|^2 + |S_{21}|^2 = 1$
$S_{12}|^2 + |S_{22}|^2 = 1$

4. 传输参数（ABCD参数）

4.1 ABCD参数定义

ABCD参数用于级联网络分析：
$[V1I1]=[ABCD][V2−I2]\begin{bmatrix} V_1 \\ I_1 \end{bmatrix} = \begin{bmatrix} A & B \\ C & D \end{bmatrix} \begin{bmatrix} V_2 \\ -I_2 \end{bmatrix}$

4.2 基本元件的ABCD参数

串联阻抗Z：
$[1Z01]\begin{bmatrix} 1 & Z \\ 0 & 1 \end{bmatrix}$

并联导纳Y：
$[10Y1]\begin{bmatrix} 1 & 0 \\ Y & 1 \end{bmatrix}$

传输线：
$[cos⁡θjZ0sin⁡θjsin⁡θ/Z0cos⁡θ]\begin{bmatrix} \cos\theta & jZ_0\sin\theta \\ j\sin\theta/Z_0 & \cos\theta \end{bmatrix}$

4.3 级联网络

多个二端口网络级联时，总ABCD矩阵为各矩阵的乘积：
$[ABCD]total=[ABCD]1[ABCD]2⋯[ABCD]N[ABCD]_{total} = [ABCD]_1 [ABCD]_2 \cdots [ABCD]_N$

5. 网络参数转换

5.1 S参数与Z参数转换

$Z] = [Z_0]^{1/2}([I] + [S])([I] - [S])^{-1}[Z_0]^{1/2}$

$S] = ([Z] + [Z_0])^{-1}([Z] - [Z_0])$

其中 $Z_0]$ 是参考阻抗矩阵（通常为 $Z_0[I]$ ）。

5.2 S参数与Y参数转换

$Y] = [Z_0]^{-1/2}([I] - [S])([I] + [S])^{-1}[Z_0]^{-1/2}$

5.3 S参数与ABCD参数转换

对于二端口网络：
$\frac{(1+S_{11})(1-S_{22}) + S_{12}S_{21}}{2S_{21}}$

$Z_0 \frac{(1+S_{11})(1+S_{22}) - S_{12}S_{21}}{2S_{21}}$

$\frac{1}{Z_0} \frac{(1-S_{11})(1-S_{22}) - S_{12}S_{21}}{2S_{21}}$

$\frac{(1-S_{11})(1+S_{22}) + S_{12}S_{21}}{2S_{21}}$

6. 网络分析仪

6.1 网络分析仪原理

网络分析仪测量S参数的基本原理：

信号源：产生测试信号
定向耦合器：分离入射波和反射波
混频器：下变频到基带
ADC：数字化
DSP：计算S参数

6.2 校准技术

SOLT校准（Short-Open-Load-Through）：

最常用的校准方法
使用短路、开路、负载、直通标准件
消除系统误差

TRL校准（Through-Reflect-Line）：

适用于非同轴系统
使用直通、反射、传输线标准件
精度更高

6.3 误差模型

12项误差模型：

方向性误差
源匹配误差
反射跟踪误差
传输跟踪误差
负载匹配误差
隔离度误差

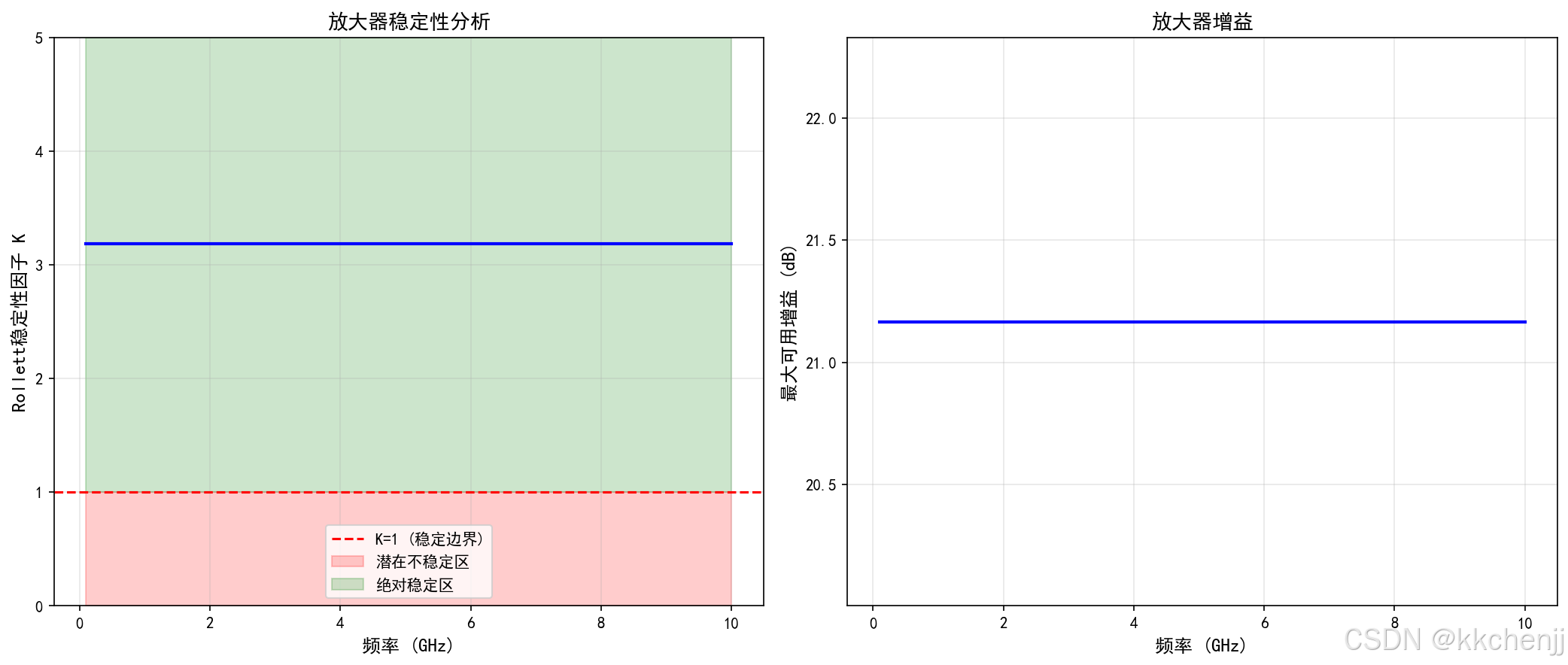

7. 微波电路设计应用

7.1 阻抗匹配网络

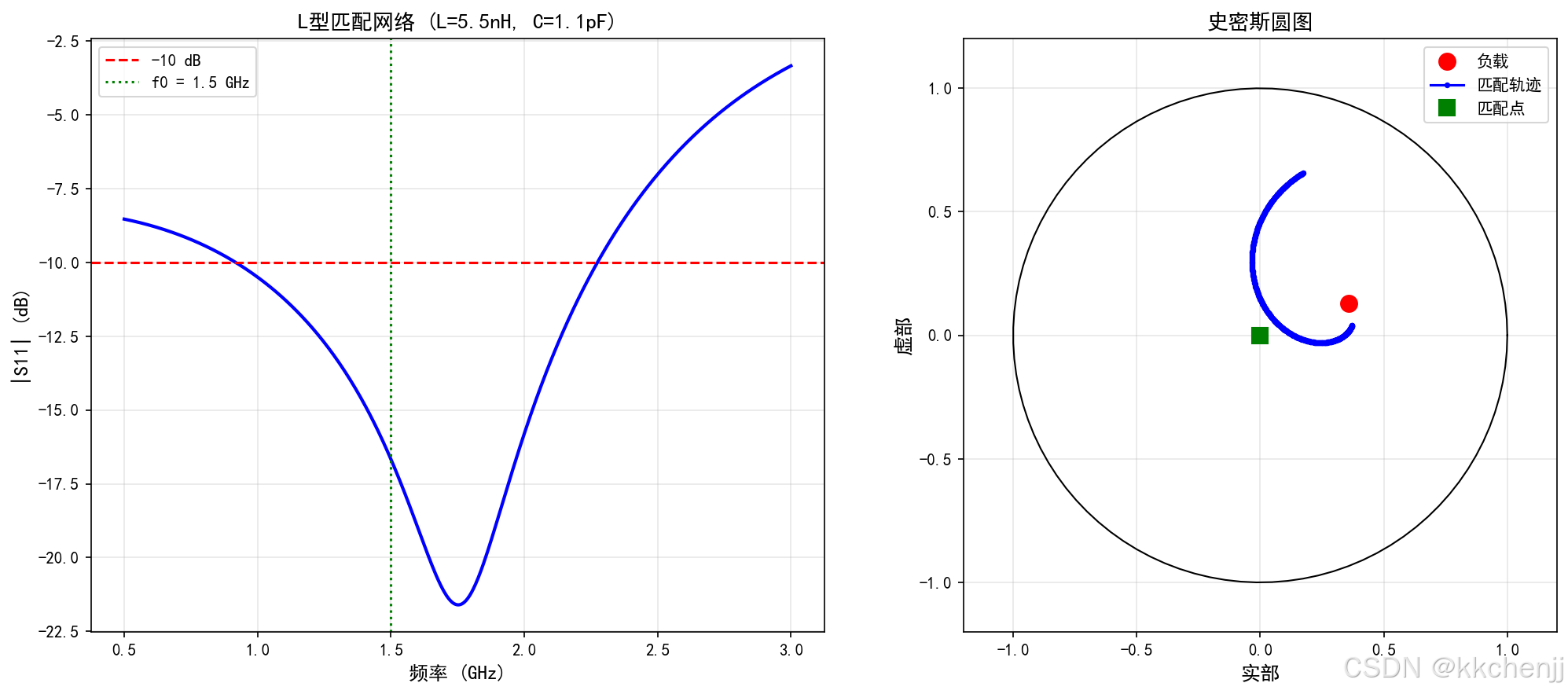

L型匹配网络：

两个元件（L或C）
适用于窄带匹配
设计简单

π型和T型匹配网络：

三个元件
可实现宽带匹配
设计灵活

7.2 滤波器设计

低通滤波器：

原型设计：Butterworth、Chebyshev、Elliptic
频率变换：低通到高通、带通、带阻
实现：集总元件、分布元件

微带滤波器：

边缘耦合线滤波器
发夹滤波器
梳状线滤波器

7.3 功率分配器

Wilkinson功分器：

等分或不等分
输出端口隔离
无耗（理想情况）

T型功分器：

简单结构
无隔离
有耗

8. Python仿真实现

8.1 网络参数计算

import numpy as np
import matplotlib.pyplot as plt

# 定义网络参数转换函数
def s_to_z(S, Z0=50):
    """S参数转Z参数"""
    I = np.eye(2)
    Z = Z0 * np.linalg.inv(I - S) @ (I + S)
    return Z

def z_to_s(Z, Z0=50):
    """Z参数转S参数"""
    I = np.eye(2)
    S = np.linalg.inv(Z + Z0*I) @ (Z - Z0*I)
    return S

def s_to_abcd(S, Z0=50):
    """S参数转ABCD参数"""
    S11, S12, S21, S22 = S[0,0], S[0,1], S[1,0], S[1,1]

    A = ((1+S11)*(1-S22) + S12*S21) / (2*S21)
    B = Z0 * ((1+S11)*(1+S22) - S12*S21) / (2*S21)
    C = ((1-S11)*(1-S22) - S12*S21) / (2*S21*Z0)
    D = ((1-S11)*(1+S22) + S12*S21) / (2*S21)

    return np.array([[A, B], [C, D]])

def abcd_to_s(ABCD, Z0=50):
    """ABCD参数转S参数"""
    A, B, C, D = ABCD[0,0], ABCD[0,1], ABCD[1,0], ABCD[1,1]

    denom = A + B/Z0 + C*Z0 + D
    S11 = (A + B/Z0 - C*Z0 - D) / denom
    S12 = 2*(A*D - B*C) / denom
    S21 = 2 / denom
    S22 = (-A + B/Z0 - C*Z0 + D) / denom

    return np.array([[S11, S12], [S21, S22]])

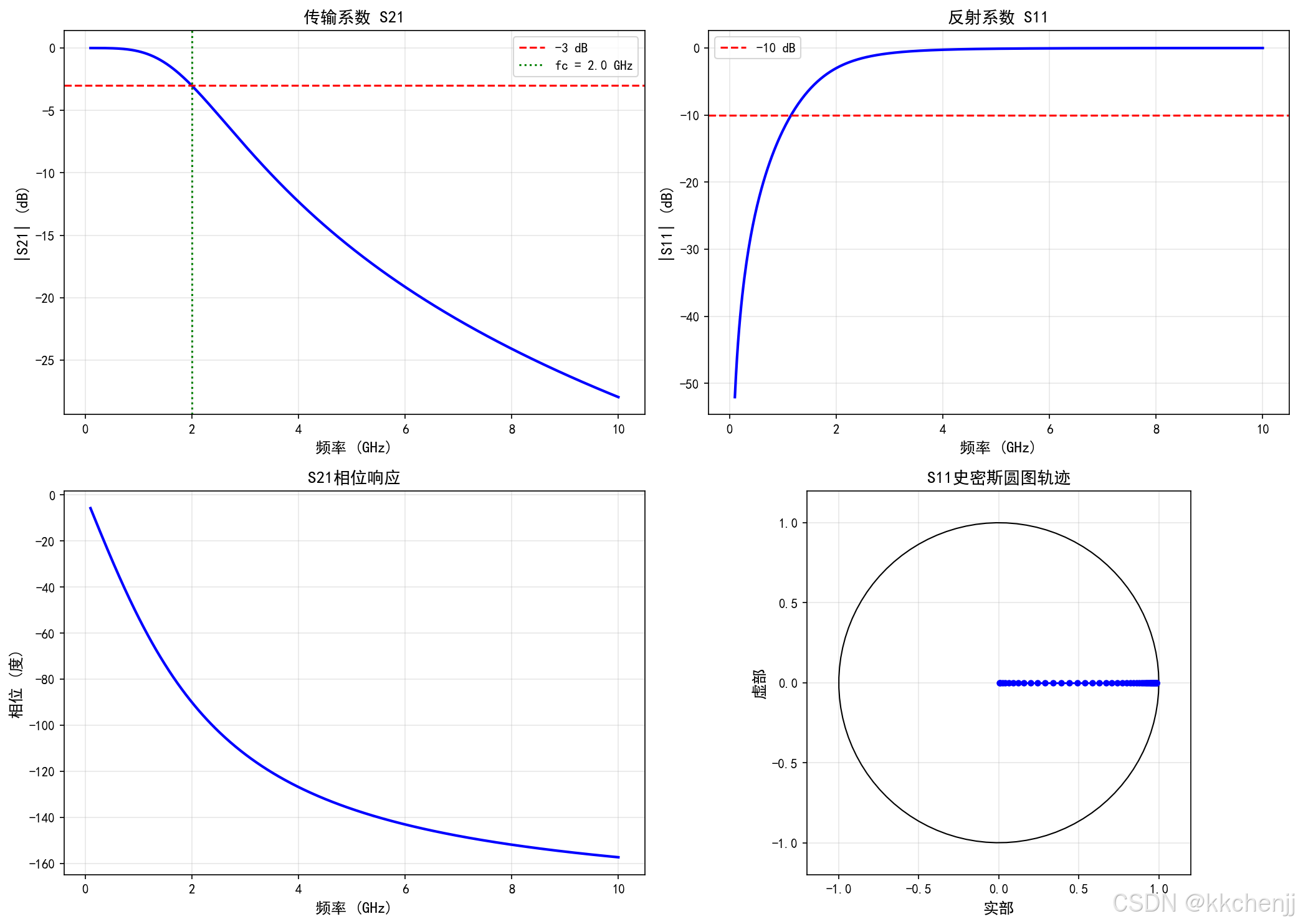

# 示例：计算LC低通滤波器的S参数
f = np.linspace(1e6, 1e9, 1000)  # 1 MHz 到 1 GHz
w = 2 * np.pi * f
Z0 = 50

# 滤波器参数
L = 10e-9  # 10 nH
C = 10e-12  # 10 pF

S11_list = []
S21_list = []

for wi in w:
    # 串联电感的ABCD矩阵
    ZL = 1j * wi * L
    ABCD_L = np.array([[1, ZL], [0, 1]])

    # 并联电容的ABCD矩阵
    YC = 1j * wi * C
    ABCD_C = np.array([[1, 0], [YC, 1]])

    # 级联：L型低通滤波器（串联L + 并联C）
    ABCD_total = ABCD_L @ ABCD_C

    # 转换为S参数
    S = abcd_to_s(ABCD_total, Z0)
    S11_list.append(S[0,0])
    S21_list.append(S[1,0])

S11 = np.array(S11_list)
S21 = np.array(S21_list)

# 计算插入损耗和回波损耗
IL = -20 * np.log10(np.abs(S21))
RL = -20 * np.log10(np.abs(S11))

# 截止频率
fc = 1 / (2*np.pi*np.sqrt(L*C))
print(f"LC低通滤波器:")
print(f"电感L: {L*1e9:.1f} nH")
print(f"电容C: {C*1e12:.1f} pF")
print(f"截止频率: {fc/1e6:.1f} MHz")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：S参数幅度
ax1 = axes[0]
ax1.semilogx(f/1e6, 20*np.log10(np.abs(S21)), 'b-', linewidth=2, label='|S21| (Insertion Loss)')
ax1.semilogx(f/1e6, 20*np.log10(np.abs(S11)), 'r--', linewidth=2, label='|S11| (Return Loss)')
ax1.axvline(x=fc/1e6, color='g', linestyle=':', label=f'Cutoff: {fc/1e6:.0f} MHz')
ax1.set_xlabel('Frequency (MHz)', fontsize=12)
ax1.set_ylabel('Magnitude (dB)', fontsize=12)
ax1.set_title('LC Low-Pass Filter S-Parameters', fontsize=13)
ax1.legend()
ax1.grid(True, alpha=0.3)
ax1.set_xlim(1, 1000)
ax1.set_ylim(-40, 5)

# 子图2：Smith圆图（输入阻抗轨迹）
ax2 = axes[1]
ax2.remove()
ax2 = fig.add_subplot(1, 2, 2, projection='polar')

# 计算输入阻抗
Zin_list = []
for wi in w:
    ZL = 1j * wi * L
    ZC = 1 / (1j * wi * C)
    # 并联C，再串联L
    Zin = ZL + 1/(1/Z0 + 1/ZC)
    Zin_list.append(Zin)

Zin = np.array(Zin_list)
# 归一化并转换为反射系数
Gamma = (Zin - Z0) / (Zin + Z0)

ax2.plot(np.angle(Gamma), np.abs(Gamma), 'b-', linewidth=2)
ax2.set_title('Input Impedance on Smith Chart', fontsize=13, pad=20)
ax2.set_rticks([0.2, 0.4, 0.6, 0.8, 1.0])

plt.tight_layout()
plt.savefig('microwave_network.png', dpi=150, bbox_inches='tight')
plt.close()
print("微波网络分析仿真完成")

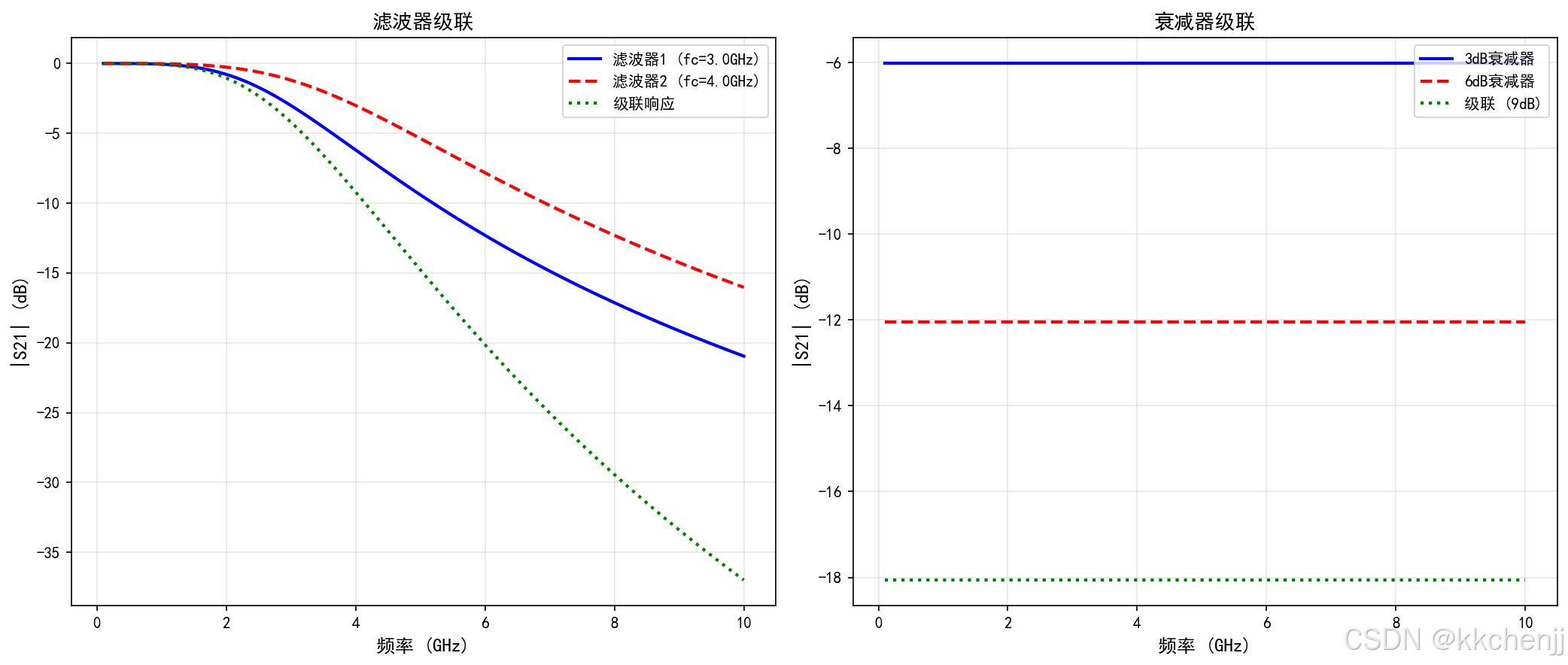

8.2 级联网络分析

import numpy as np
import matplotlib.pyplot as plt

# 定义级联网络分析
def cascade_abcd(ABCD_list):
    """级联多个ABCD矩阵"""
    result = ABCD_list[0]
    for ABCD in ABCD_list[1:]:
        result = result @ ABCD
    return result

def transmission_line_abcd(Z0, theta):
    """传输线的ABCD矩阵"""
    return np.array([[np.cos(theta), 1j*Z0*np.sin(theta)],
                     [1j*np.sin(theta)/Z0, np.cos(theta)]])

def shunt_capacitor_abcd(C, w):
    """并联电容的ABCD矩阵"""
    Y = 1j * w * C
    return np.array([[1, 0], [Y, 1]])

def series_inductor_abcd(L, w):
    """串联电感的ABCD矩阵"""
    Z = 1j * w * L
    return np.array([[1, Z], [0, 1]])

# 设计一个三阶低通滤波器
f = np.linspace(1e6, 2e9, 1000)
w = 2 * np.pi * f
Z0 = 50

# 元件值（Butterworth原型，截止频率500 MHz）
fc = 500e6
L1 = Z0 / (2*np.pi*fc) * 1  # 第一个电感
C2 = 1 / (2*np.pi*fc*Z0) * 2  # 中间电容
L3 = Z0 / (2*np.pi*fc) * 1  # 第三个电感

S21_cascade = []
S11_cascade = []

for wi in w:
    # 构建级联网络
    ABCD_L1 = series_inductor_abcd(L1, wi)
    ABCD_C2 = shunt_capacitor_abcd(C2, wi)
    ABCD_L3 = series_inductor_abcd(L3, wi)

    # 级联
    ABCD_total = cascade_abcd([ABCD_L1, ABCD_C2, ABCD_L3])

    # 转换为S参数
    S = abcd_to_s(ABCD_total, Z0)
    S21_cascade.append(S[1,0])
    S11_cascade.append(S[0,0])

S21_cascade = np.array(S21_cascade)
S11_cascade = np.array(S11_cascade)

# 可视化
fig, ax = plt.subplots(figsize=(10, 6))
ax.semilogx(f/1e6, 20*np.log10(np.abs(S21_cascade)), 'b-', linewidth=2, label='|S21|')
ax.semilogx(f/1e6, 20*np.log10(np.abs(S11_cascade)), 'r--', linewidth=2, label='|S11|')
ax.axvline(x=fc/1e6, color='g', linestyle=':', label=f'Cutoff: {fc/1e6:.0f} MHz')
ax.axhline(y=-3, color='k', linestyle='--', alpha=0.5, label='-3 dB')
ax.set_xlabel('Frequency (MHz)', fontsize=12)
ax.set_ylabel('Magnitude (dB)', fontsize=12)
ax.set_title('3rd-Order Butterworth Low-Pass Filter', fontsize=13)
ax.legend()
ax.grid(True, alpha=0.3)
ax.set_xlim(1, 2000)
ax.set_ylim(-60, 5)

plt.tight_layout()
plt.savefig('cascade_network.png', dpi=150, bbox_inches='tight')
plt.close()
print("级联网络分析完成")

9. 结果分析与讨论

9.1 网络参数选择

不同网络参数的适用场景：

参数类型	适用场景	优点	缺点
Z参数	低频、串联电路	物理直观	高频难测量
Y参数	并联电路分析	便于并联计算	高频难测量
S参数	微波测量	易于测量	需要参考阻抗
ABCD	级联网络	级联计算简单	不适用于并联
