在工程领域，埋地管道广泛应用于石油、天然气、给排水等诸多系统。然而，滑坡和地面沉降等地质灾害会对埋地管道的安全性构成严重威胁。ABAQUS作为一款强大的有限元分析软件，为我们研究这些复杂问题提供了有力工具。

滑坡对埋管影响的ABAQUS分析

模型建立

1. 几何建模

首先，我们需要在ABAQUS中创建埋地管道与周围土体的几何模型。以简单的二维模型为例，假设管道为圆形，土体为矩形区域包裹着管道。

# 以下是简化的Python脚本示例（用于示意ABAQUS的建模流程，实际使用需要结合ABAQUS的Python接口）
from abaqus import *
from abaqusConstants import *

# 创建部件
model = mdb.models['Model-1']
pipe = model.Part(name='Pipe', dimensionality=TWO_D_PLANAR, type=DEFORMABLE_BODY)
pipe.BaseSolidCircularProfile(radius = 0.5)
pipe.Extrude(depth = 1)

soil = model.Part(name='Soil', dimensionality=TWO_D_PLANAR, type=DEFORMABLE_BODY)
soil.BaseRectangle(width = 5, depth = 3)

这里通过Python脚本创建了一个半径为0.5，长度为1的圆形管道部件以及一个5x3的矩形土体部件。实际建模中，还需要考虑更复杂的地形、管道布置等情况。

1. 材料属性定义

为管道和土体赋予合适的材料属性。通常管道采用钢材，土体根据实际地质情况定义材料模型，如Mohr - Coulomb模型。

# 定义材料属性
steel = model.Material(name='Steel')
steel.Elastic(table=((210e9, 0.3),))

soilMat = model.Material(name='Soil')
soilMat.DruckerPrager(table=((100e3, 0.3, 30, 0),))

这里钢材的弹性模量设为210GPa，泊松比0.3；土体采用Drucker - Prager模型，设置了相关参数。

1. 接触设置

管道与土体之间存在相互作用，定义两者间的接触关系。一般采用面面接触，设置摩擦系数等参数。

# 接触设置
model.ContactProperty(name='PipeSoilContact')
model.contactProperties['PipeSoilContact'].TangentialBehavior(
    formulation=PENALTY, frictionCoefficient=0.3)

这里设置了管道与土体间摩擦系数为0.3。

滑坡模拟

1. 边界条件与加载

模拟滑坡时，我们在土体的一侧施加位移边界条件，模拟土体的滑动趋势。

# 边界条件设置
part1 = model.parts['Soil']
assembly = model.rootAssembly
instance1 = assembly.Instance(name='Soil - Instance', part=part1, dependent=ON)
bc1 = model.DisplacementBC(name='SlideBC', createStepName='Initial',
                           region=instance1.side1, u1 = 0.1, u2 = 0)

这段代码在土体一侧设置了X方向0.1的位移加载，模拟滑坡的推动作用。

1. 结果分析

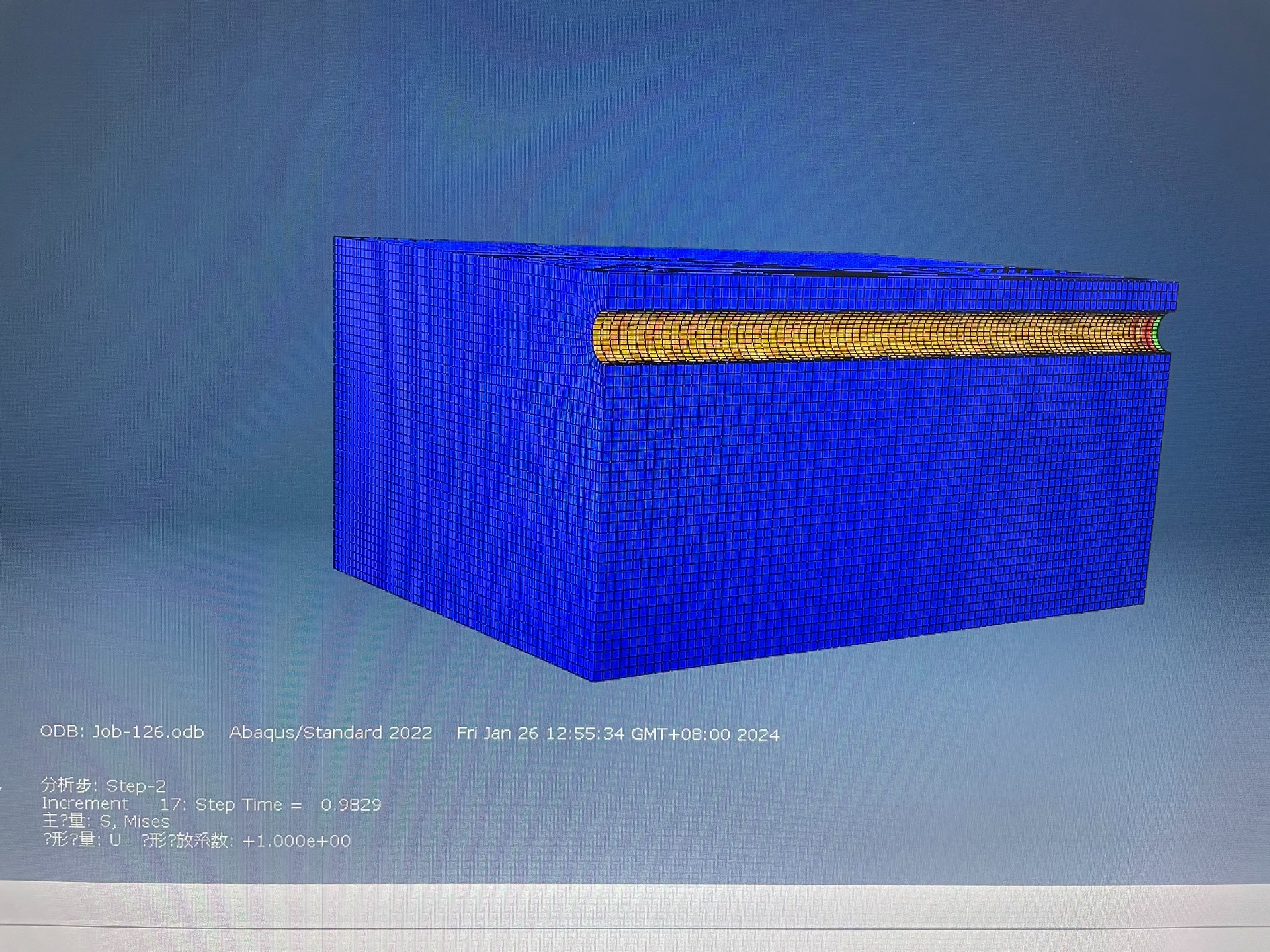

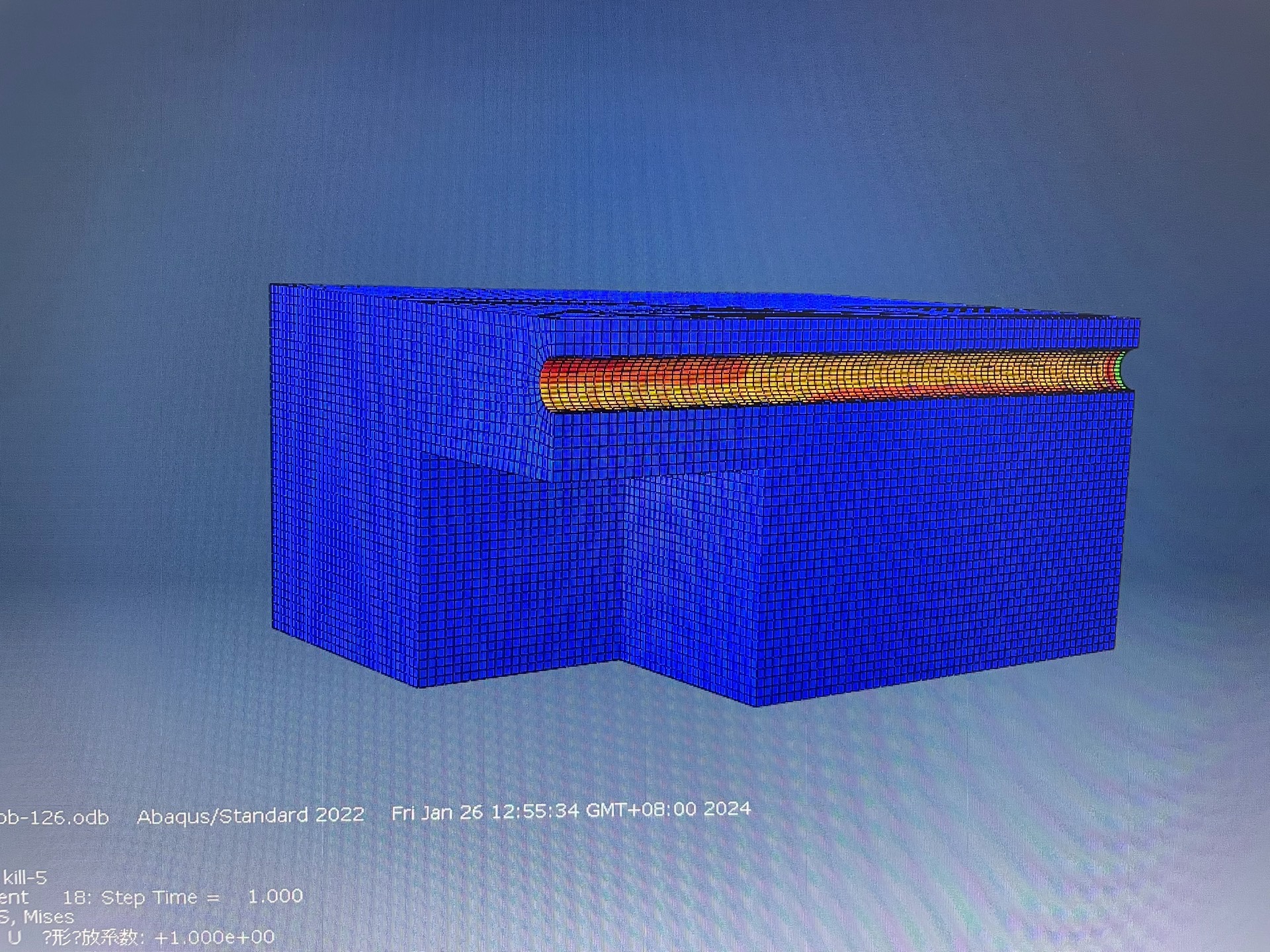

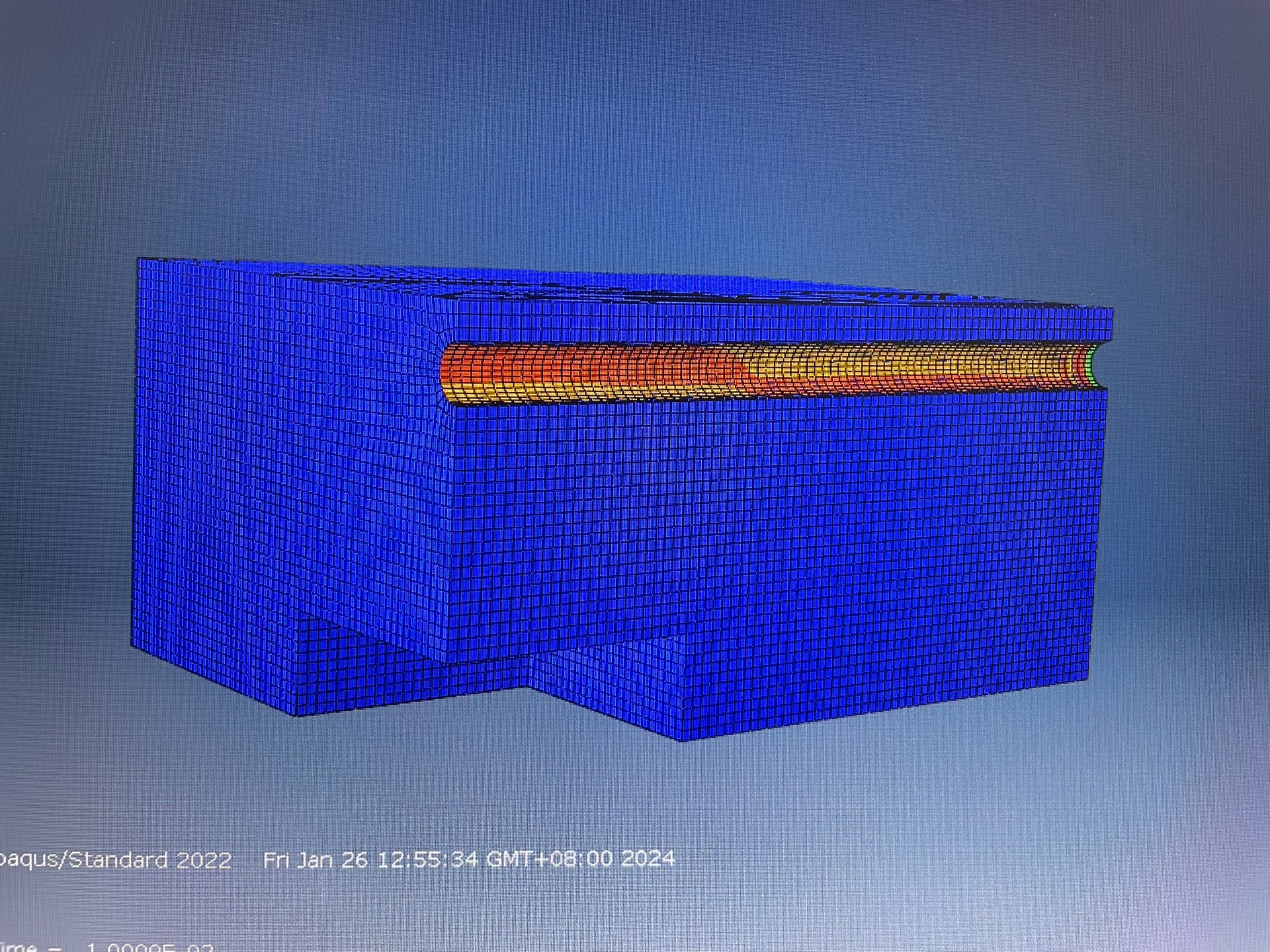

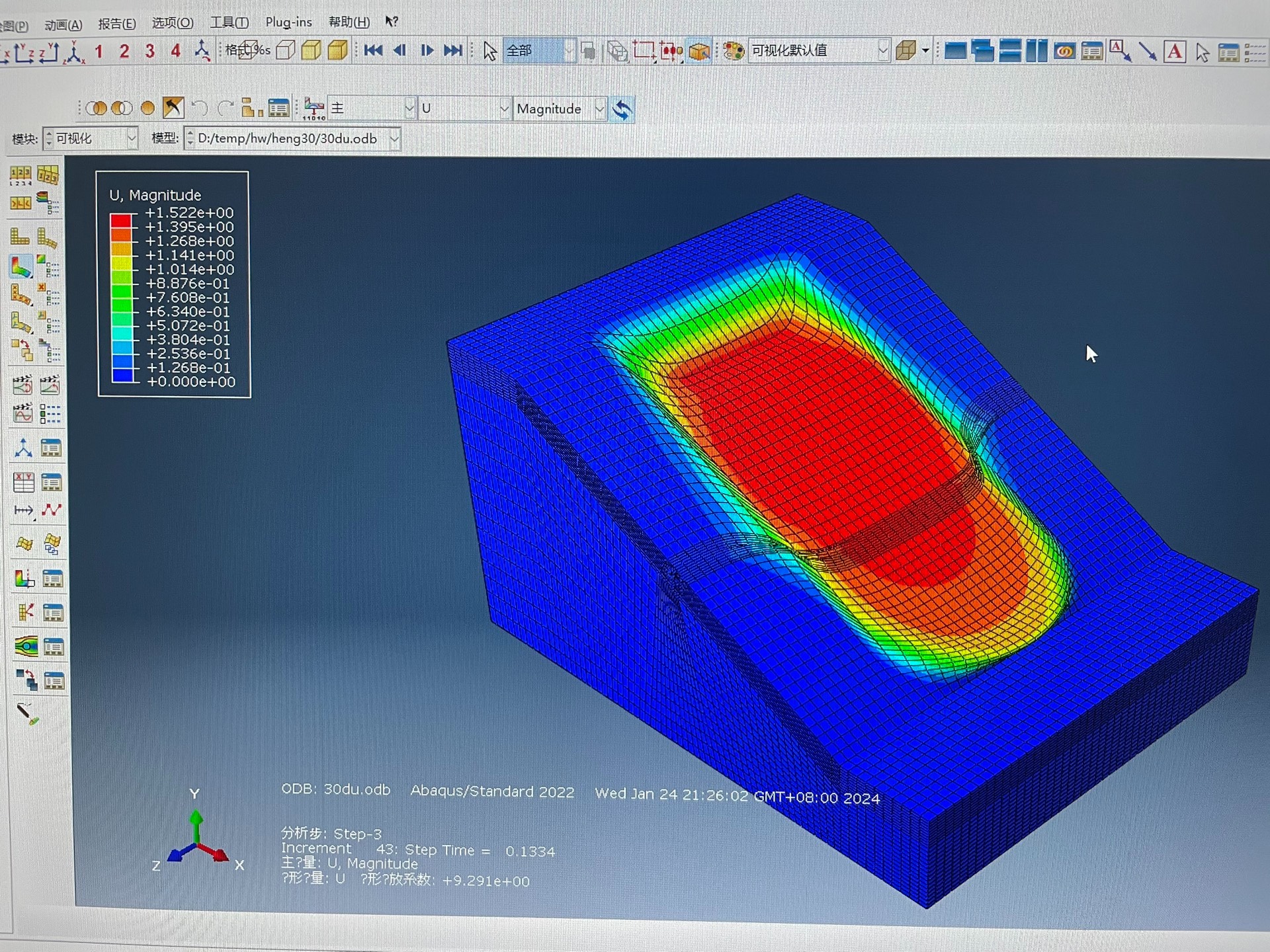

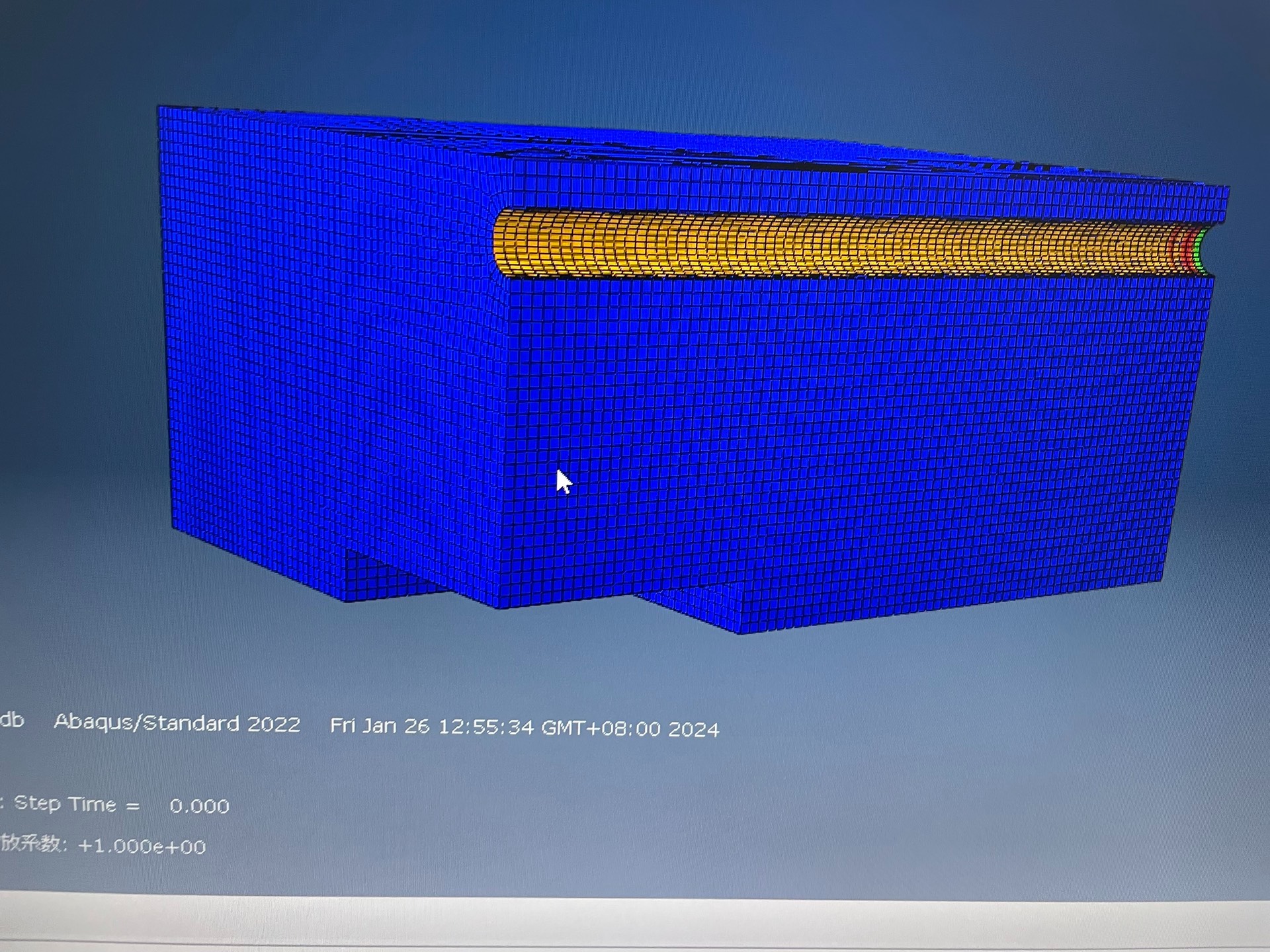

运行分析后，我们可以查看管道的应力、应变分布情况。在ABAQUS的后处理模块中，通过云图等方式直观展示。

ABAQUS滑坡、沉降对埋地管道的影响ABAQUS分析滑坡对埋管的影响

从结果云图中可以看到，靠近滑坡一侧的管道会承受较大的应力集中，这是由于土体滑动对管道产生了挤压和剪切作用。如果应力超过管道材料的屈服强度，管道就可能发生塑性变形甚至破裂。

沉降对埋地管道的影响分析

沉降分析与滑坡分析类似，但边界条件和加载方式有所不同。

模型调整

1. 几何与材料

同样可以使用之前建立的埋地管道与土体模型，无需做大的改动。但可能需要根据沉降区域的特点调整土体尺寸和形状。

1. 边界条件与加载

沉降模拟时，通常在土体底部或特定区域施加沉降位移。

# 沉降加载
bc2 = model.DisplacementBC(name='SettlementBC', createStepName='Initial',
                           region=instance1.side3, u2 = -0.05)

这里在土体底部施加了Y方向 -0.05的位移，模拟沉降。

结果探讨

运行分析后，管道会因土体沉降而产生挠曲变形。从结果中我们能看到，管道不同部位的应变会随着沉降量和沉降范围的变化而改变。在沉降中心区域，管道受到的拉伸应变较大；而在边缘区域，可能会出现压缩应变。如果应变过大，管道的结构完整性也会受到破坏。

通过ABAQUS对滑坡和沉降影响埋地管道的分析，我们能够提前了解管道在复杂地质条件下的力学响应，为管道的设计、施工和维护提供重要依据，确保管道系统的安全稳定运行。
