基于光伏并网逆变器的虚拟同步控制仿真模型 基于Matlab/Simulink仿真平台 主电路采用三相全桥PWM逆变器 1.仿真均能正常运行，能够准确跟踪对应参考值 2.控制部分采用基于PI控制器的双闭环控制，外环控制直流母线电压，内环控制电流跟踪给定值 3.逆变电路采用VSG+传统PI双闭环控制，能够实现输出功率PQ解耦，分别正确实现有功调频，无功调压的功能。 4增设针对VSG虚拟同步参数控制的上下界二值控制策略和模糊控制策略

在可再生能源领域，光伏并网逆变器的性能优化至关重要。今天咱们就来讲讲基于Matlab/Simulink仿真平台搭建的光伏并网逆变器虚拟同步控制仿真模型。

主电路：三相全桥PWM逆变器

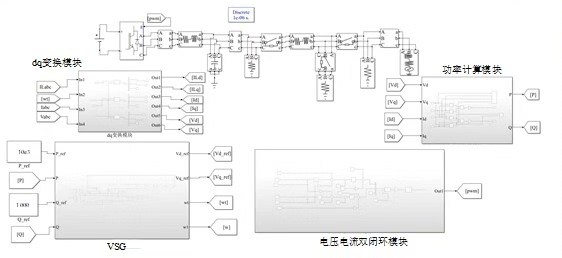

主电路选用三相全桥PWM逆变器，为啥选它呢？因为三相全桥结构能够高效地将直流电转换为交流电，满足并网需求。在Matlab/Simulink里搭建这个电路也不难，通过Simscape Electrical模块库就能快速实现。比如下面简单示意一下搭建思路（代码只是示意逻辑，非实际可运行完整代码）：

% 假设已经打开Simulink模型窗口
model = 'PV_grid_inverter_model';
open_system(model);

% 找到三相全桥PWM逆变器模块并进行参数设置
inverter_block = find_system(model, 'Name', 'Three - Phase Full - Bridge Inverter');
set_param(inverter_block, 'DC Voltage', '400V');
set_param(inverter_block, 'Switching Frequency', '10kHz');

这里设置了直流侧电压为400V，开关频率10kHz，这些参数对逆变器的性能影响很大，实际应用中要根据具体需求调整。

控制部分：基于PI控制器的双闭环控制

控制部分采用基于PI控制器的双闭环控制，外环控制直流母线电压，内环控制电流跟踪给定值。这种双闭环结构稳定性强，能有效抑制干扰。

外环PI控制器代码示例（同样为示意代码）：

% 外环PI控制器参数
kp_v = 0.5;
ki_v = 0.1;
v_ref = 400; % 直流母线电压参考值
v_bus = get_bus_voltage(); % 假设获取直流母线电压的函数

error_v = v_ref - v_bus;
integral_v = integral_v + error_v * dt;
v_control_signal = kp_v * error_v + ki_v * integral_v;

外环通过不断调整输出信号，让直流母线电压尽量接近参考值。内环电流控制类似，根据给定电流值和实际电流差值进行PI调节，使电流快速准确跟踪给定值。

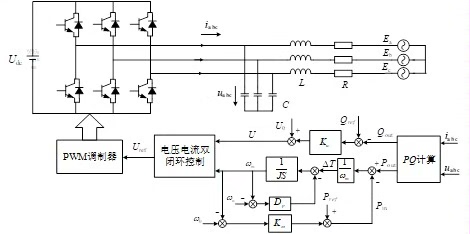

逆变电路：VSG + 传统PI双闭环控制

逆变电路采用VSG（虚拟同步发电机） + 传统PI双闭环控制，这可是个亮点。它能实现输出功率PQ解耦，分别正确实现有功调频，无功调压的功能。

基于光伏并网逆变器的虚拟同步控制仿真模型 基于Matlab/Simulink仿真平台 主电路采用三相全桥PWM逆变器 1.仿真均能正常运行，能够准确跟踪对应参考值 2.控制部分采用基于PI控制器的双闭环控制，外环控制直流母线电压，内环控制电流跟踪给定值 3.逆变电路采用VSG+传统PI双闭环控制，能够实现输出功率PQ解耦，分别正确实现有功调频，无功调压的功能。 4增设针对VSG虚拟同步参数控制的上下界二值控制策略和模糊控制策略

比如说有功功率控制部分代码：

% VSG有功功率控制相关参数
H = 0.5; % 虚拟惯性时间常数
D = 0.1; % 阻尼系数
P_ref = 1000; % 有功功率参考值
P = get_active_power(); % 假设获取实际有功功率的函数

omega = get_grid_frequency(); % 获取电网频率
omega_n = 2 * pi * 50; % 额定电网角频率

error_P = P_ref - P;
delta_omega = (error_P / (2 * H)) - D * (omega - omega_n);
omega = omega + delta_omega * dt;

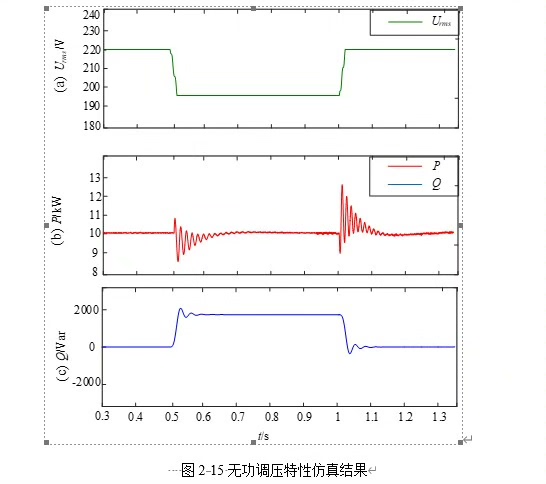

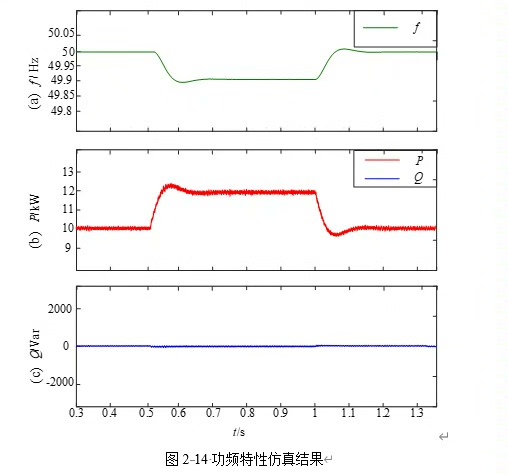

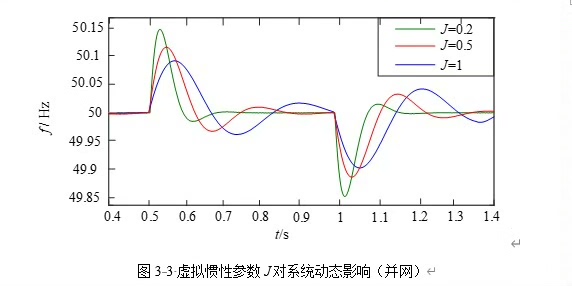

通过调整虚拟惯性和阻尼等参数，VSG模拟同步发电机的运行特性，实现有功功率稳定输出和频率调节。无功调压也类似，通过对无功功率的检测和调节，稳定输出电压。

增设控制策略

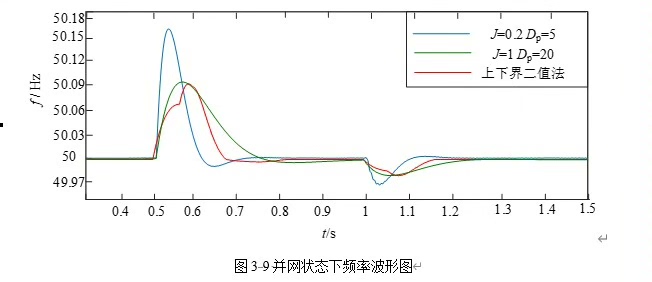

为了进一步优化VSG性能，增设针对VSG虚拟同步参数控制的上下界二值控制策略和模糊控制策略。上下界二值控制就是设定参数的上下限，当参数超出范围就采取特定措施。模糊控制策略则更智能，它通过模糊逻辑处理输入信息，给出更合适的控制量。

以模糊控制为例，简单示意代码如下（只是基本框架）：

% 模糊控制器初始化
fis = newfis('VSG_fuzzy');

% 添加输入输出变量
fis = addvar(fis, 'input', 'error_P', [-100, 100]);
fis = addvar(fis, 'input', 'error_Q', [-50, 50]);
fis = addvar(fis, 'output', 'control_signal', [-1, 1]);

% 添加隶属度函数
fis = addmf(fis, 'input', 1, 'NB', 'zmf', [-100, -50]);
fis = addmf(fis, 'input', 1, 'NS', 'trimf', [-75, -25, 25]);
% 此处省略更多隶属度函数添加
fis = addmf(fis, 'output', 1, 'PB', 'smf', [0, 1]);

% 添加模糊规则
rulelist = [1 1 1 1 1; % 简单的规则示例
            2 2 2 1 1];
fis = addrule(fis, rulelist);

% 应用模糊控制器
error_P = get_active_power_error();
error_Q = get_reactive_power_error();
control_signal = evalfis([error_P, error_Q], fis);

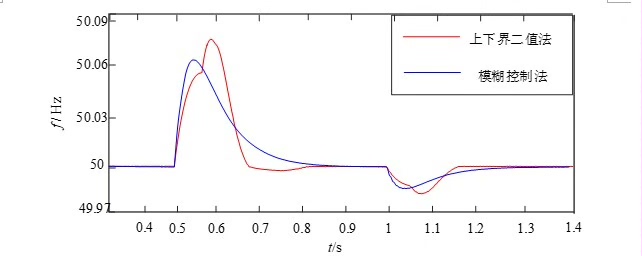

模糊控制通过更灵活地处理参数变化，让VSG控制更加自适应和稳定。

通过以上基于Matlab/Simulink搭建的仿真模型，从主电路到控制策略，能实现光伏并网逆变器的高效稳定运行，对提升光伏发电效率和稳定性有重要意义，感兴趣的小伙伴可以自己动手试试！
