土石坝非饱和渗流—应力—侵蚀耦合模型 [1]模型简介：使用数值模拟软件COMSOL，分析土石坝细颗粒的迁移与侵蚀作用 [2]案例内容：完整数值模型一个（包括模型边界条件设置、云图结果、后处理数据等），DXF二维模型一个，核心文献两篇，理论方法及具体操作讲解全过程 [3]模型特色：（1）采用Richards非饱和渗流方程并使用EI渗流边界；（2）根据土水特征曲线（SWCC）拟合VG模型参数以描述非饱和特性；（3）使用动态孔隙率和渗透系数方程描述侵蚀后的孔隙率和渗透系数变化；（4）采用Cividini and Gioda（2004）土壤细颗粒侵蚀方程描述细颗粒的侵蚀作用 COMSOL为6.2版本

在水利工程领域，土石坝的稳定性至关重要。今天咱们就来深入聊聊土石坝非饱和渗流—应力—侵蚀耦合模型，这可是保障土石坝长期稳定运行的关键知识点。咱们借助 COMSOL 6.2 这个强大的数值模拟软件来展开分析。

一、模型简介

这个模型聚焦于分析土石坝细颗粒的迁移与侵蚀作用。COMSOL 作为一款多物理场耦合的数值模拟软件，为我们提供了一个绝佳的平台，能将复杂的物理过程以数值的形式精准呈现。

二、模型特色

1. Richards 非饱和渗流方程与 EI 渗流边界

模型采用 Richards 非饱和渗流方程，它描述了非饱和土壤中水分运动的基本规律。简单理解，就是告诉我们水在土石坝这种非饱和介质里是怎么流动的。而 EI 渗流边界条件的使用，更是为模型的精准度添砖加瓦。在 COMSOL 中，我们可以这样来设置这部分（以下代码仅为示意，实际需根据具体模型调整）：

model = createpde('Mixed');
% 定义几何域
geometryFromEdges(model,gm);
% 设置材料属性，这里涉及到渗流相关参数
setmaterial(model,'Cell',1:model.Geometry.NumCells,'ElectricalConductivity',1e-5);
% 设置 Richards 方程相关参数
richardsCoefficients(model,'Cell',1:model.Geometry.NumCells,'SaturationExponent',2);
% 设置 EI 渗流边界条件
applyBoundaryCondition(model,'Dirichlet','Edge',1:model.Geometry.NumEdges,'u',0);

这里我们通过createpde创建了一个混合模型，之后设置了几何域、材料属性，特别是针对 Richards 方程和 EI 渗流边界条件进行了参数设定。

2. 基于土水特征曲线（SWCC）拟合 VG 模型参数

土水特征曲线（SWCC）反映了土壤含水量与吸力之间的关系。我们通过拟合 VG 模型参数来描述非饱和特性。VG 模型能够很好地刻画土壤在不同吸力下的持水能力。在实际操作中，我们可能会用到如下代码来处理相关数据：

import numpy as np
import matplotlib.pyplot as plt

# 假设已经获取到 SWCC 数据
suction = np.array([10, 20, 30, 40, 50])
water_content = np.array([0.1, 0.08, 0.06, 0.04, 0.02])

# 这里简单使用多项式拟合示例，实际可能用更复杂的 VG 模型拟合算法
coefficients = np.polyfit(suction, water_content, 2)
fitted_curve = np.poly1d(coefficients)

plt.plot(suction, water_content, 'bo', label='Original data')
plt.plot(suction, fitted_curve(suction), 'r-', label='Fitted curve')
plt.legend()
plt.show()

这段 Python 代码通过获取到的 SWCC 数据，进行简单的多项式拟合示例（实际对 VG 模型拟合会更复杂），并绘制出原始数据和拟合曲线，帮助我们直观理解土壤非饱和特性。

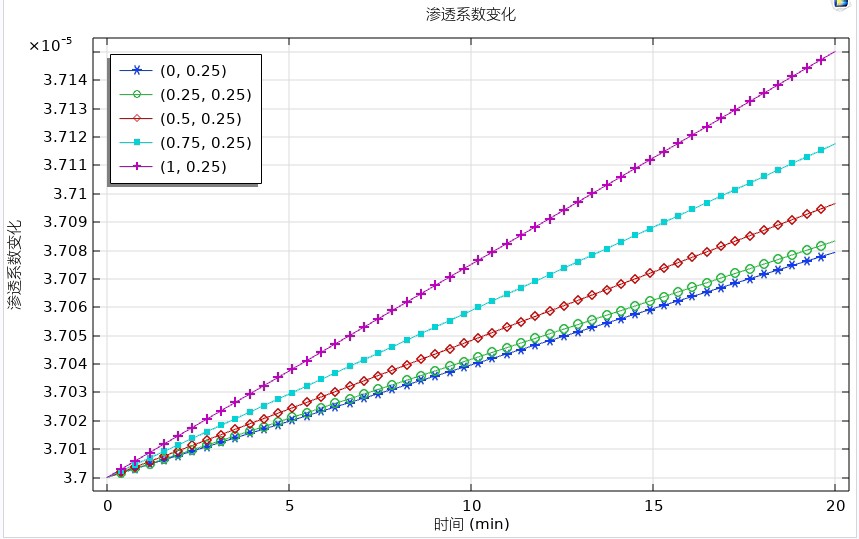

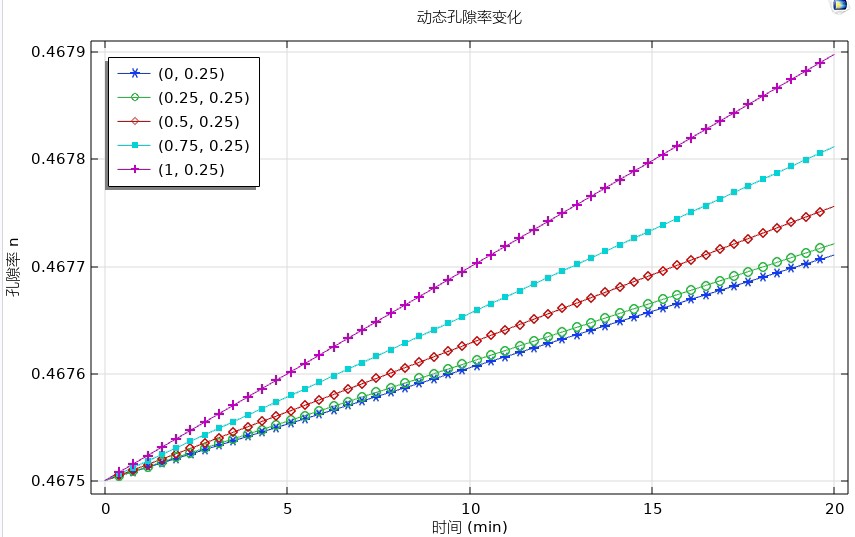

3. 动态孔隙率和渗透系数方程

随着侵蚀的发生，土石坝的孔隙率和渗透系数会发生变化。我们使用动态孔隙率和渗透系数方程来描述这种变化。比如在 COMSOL 里，我们可以通过定义变量来关联这些参数的变化：

model = createpde;
geometryFromEdges(model,gm);
% 定义初始孔隙率和渗透系数
porosity0 = 0.3;
permeability0 = 1e-10;
% 定义侵蚀相关变量
erosion_rate = 0.01;
time = 0:0.1:10;
for t = time
    % 动态更新孔隙率和渗透系数
    porosity = porosity0 - erosion_rate * t;
    permeability = permeability0 * (porosity / porosity0)^3;
    % 在模型中更新参数
    setmaterial(model,'Cell',1:model.Geometry.NumCells,'Porosity',porosity,'Permeability',permeability);
end

上述代码在模拟过程中，随着时间time的推进，根据侵蚀速率erosion_rate动态更新孔隙率porosity和渗透系数permeability，并在模型中相应更新这些参数。

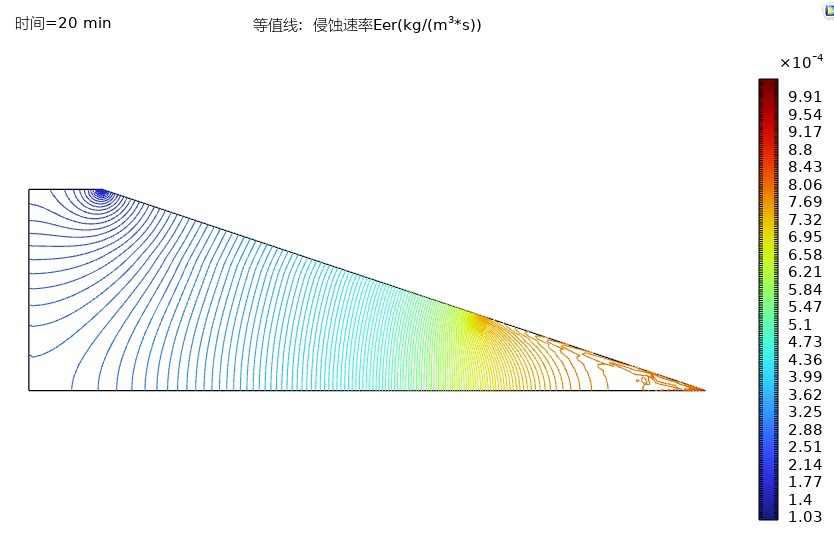

4. Cividini and Gioda（2004）土壤细颗粒侵蚀方程

这个方程用于描述细颗粒的侵蚀作用。它考虑了水流速度、土壤特性等多种因素对细颗粒侵蚀的影响。在 COMSOL 中，我们将这个方程融入到模型的物理场设置中：

model = createpde;
geometryFromEdges(model,gm);
% 定义 Cividini and Gioda（2004）方程中的参数
k_erode = 0.001;
tau_critical = 10;
% 设置细颗粒侵蚀相关的源项或边界条件
applyBoundaryCondition(model,'Neumann','Edge',1:model.Geometry.NumEdges,'q',k_erode * (tau - tau_critical));

这里kerode是侵蚀系数，taucritical是临界剪应力，通过在边界条件中设置与侵蚀相关的源项q，实现了将 Cividini and Gioda（2004）方程融入模型。

三、案例内容

完整数值模型

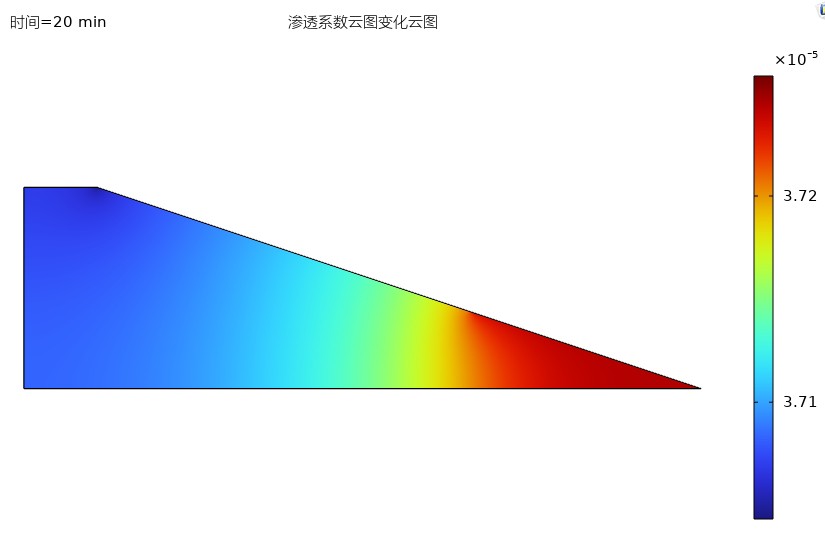

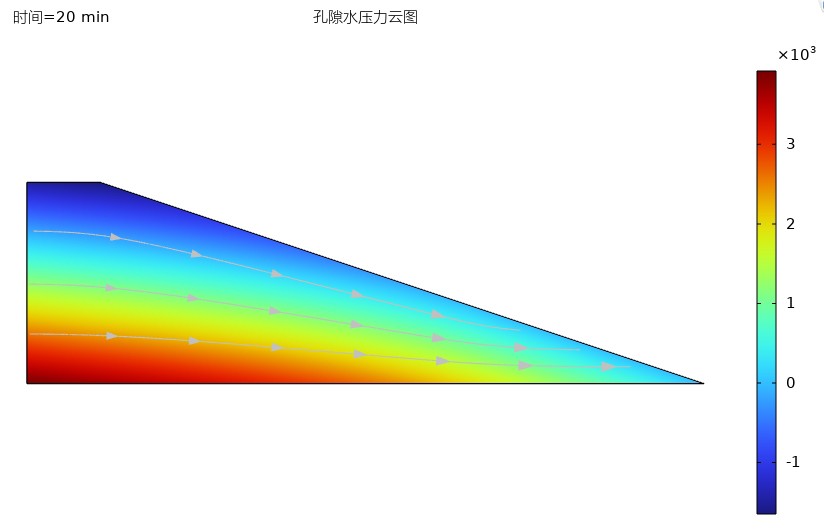

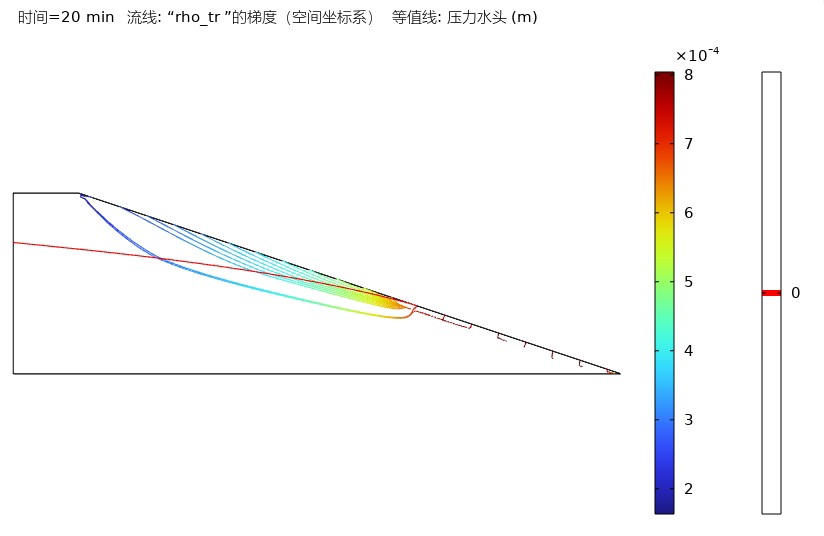

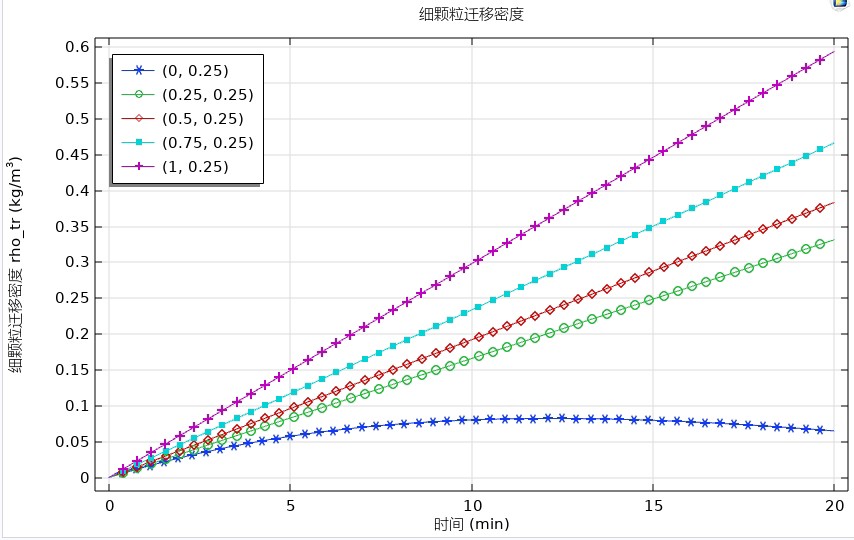

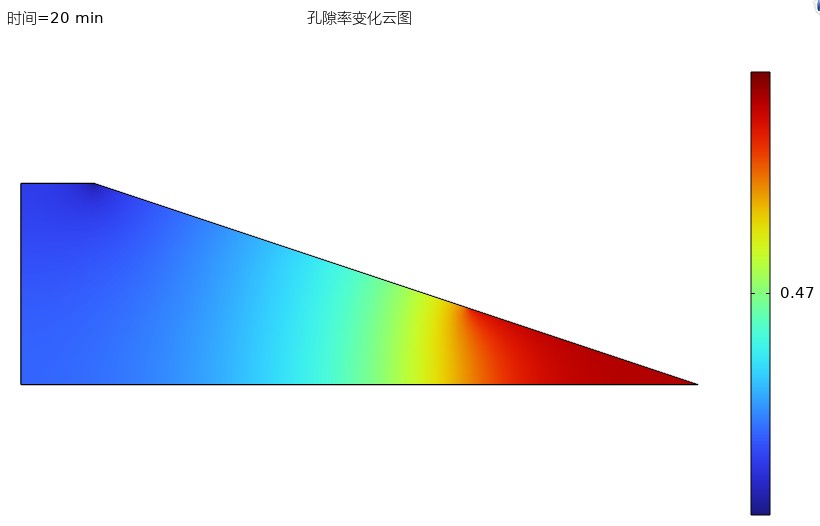

这里面包括模型边界条件设置、云图结果、后处理数据等。在边界条件设置时，我们要依据实际的土石坝工况，合理定义水流边界、应力边界等。云图结果能直观展示如渗流场、应力场以及细颗粒侵蚀分布等情况。后处理数据则为我们进一步分析模型结果提供量化依据。比如通过后处理数据，我们可以得到不同时刻、不同位置的孔隙率变化情况，从而更好地评估土石坝的稳定性。

DXF 二维模型

DXF 二维模型为我们提供了一个简化但直观的视角来理解土石坝内部的物理过程。我们可以将从实际工程图纸转换而来的 DXF 文件导入 COMSOL 中，以此为基础进行建模分析，能更贴合实际工程的几何形态。

核心文献两篇与理论方法及具体操作讲解全过程

参考的两篇核心文献为模型的建立和分析提供了坚实的理论基础。结合文献中的理论方法，我们在 COMSOL 中一步步搭建模型。从几何建模、材料属性设置、物理场添加，到边界条件设定以及求解器配置等，每一步都有详细的理论依据和操作步骤。这样的全过程讲解，能让初学者也能较好地理解和复现这个复杂的土石坝非饱和渗流—应力—侵蚀耦合模型。

土石坝非饱和渗流—应力—侵蚀耦合模型 [1]模型简介：使用数值模拟软件COMSOL，分析土石坝细颗粒的迁移与侵蚀作用 [2]案例内容：完整数值模型一个（包括模型边界条件设置、云图结果、后处理数据等），DXF二维模型一个，核心文献两篇，理论方法及具体操作讲解全过程 [3]模型特色：（1）采用Richards非饱和渗流方程并使用EI渗流边界；（2）根据土水特征曲线（SWCC）拟合VG模型参数以描述非饱和特性；（3）使用动态孔隙率和渗透系数方程描述侵蚀后的孔隙率和渗透系数变化；（4）采用Cividini and Gioda（2004）土壤细颗粒侵蚀方程描述细颗粒的侵蚀作用 COMSOL为6.2版本

总之，这个模型对于深入研究土石坝在各种复杂条件下的性能表现具有重要意义，通过 COMSOL 的模拟分析，我们能为土石坝的设计、维护和安全评估提供有力支持。
