comsol模拟压电效应仿真计算模型，包括结构力学和静电场的压电效应耦合，可以得到压电材料模型的电势，电场，位移以及应力场分布

在材料科学和工程领域，压电效应一直备受关注。压电材料能够在机械应力和电场之间相互转换，这种独特的性质使其在传感器、执行器等众多领域有着广泛应用。而Comsol作为一款强大的多物理场仿真软件，为我们深入研究压电效应提供了有力工具。今天，咱们就来唠唠如何用Comsol搭建模拟压电效应的仿真计算模型。

一、模型概述

这个模型主要涉及结构力学和静电场的压电效应耦合。通过这个耦合模型，我们能获取压电材料模型中的电势、电场、位移以及应力场分布，从多个维度来了解压电材料在不同条件下的行为。

二、Comsol实现过程

1. 选择物理场接口

在Comsol中新建模型后，我们要先选择相关的物理场接口。对于压电效应仿真，结构力学中的“固体力学”接口以及静电场中的“静电”接口是必不可少的。这就好比搭建一座房子，选对了合适的建筑材料是第一步。

// 在Comsol软件操作界面中，通过以下步骤选择物理场接口：
// 1. 点击“新建”创建新模型
// 2. 在“模型向导”中，依次选择“固体力学”和“静电”接口

2. 定义材料属性

压电材料有着独特的材料属性，我们需要准确地在Comsol中进行定义。压电常数、弹性常数、介电常数等参数都对模型的准确性起着关键作用。假设我们使用的是常见的PZT压电陶瓷材料，在材料设置面板中，我们可以这样定义它的一些关键属性：

// 定义压电常数矩阵
d = [0 0 0 0 -d15 0; 0 0 0 -d15 0 0; 0 0 d33 0 0 0];
// 这里的d15和d33是根据实际材料确定的具体数值

// 定义弹性常数矩阵（以简化的Voigt表示法为例）
C = [C11 C12 C12 0 0 0;
     C12 C11 C12 0 0 0;
     C12 C12 C11 0 0 0;
     0 0 0 C44 0 0;
     0 0 0 0 C44 0;
     0 0 0 0 0 C66];
// C11、C12、C44、C66等也是根据材料实际特性确定的数值

// 定义介电常数矩阵
epsilon = [epsilon11 0 0;
           0 epsilon22 0;
           0 0 epsilon33];
// epsilon11、epsilon22、epsilon33同样为具体材料数值

这些参数的准确设定，就像是给模型注入了灵魂，让它能够真实地反映压电材料的特性。

3. 几何建模

根据实际需求创建压电材料的几何模型。这可能是简单的长方体、圆柱体，也可能是复杂的异形结构。例如，我们创建一个简单的长方体压电材料模型：

// 在Comsol的几何建模模块中：
// 1. 选择“创建长方体”工具
// 2. 输入长方体的长、宽、高尺寸，比如长度L = 10e-3，宽度W = 5e-3，高度H = 2e-3（单位：米）

4. 网格划分

网格划分对仿真结果的精度有着重要影响。我们要根据模型的复杂程度和计算资源合理选择网格大小和类型。对于压电效应模型，通常可以采用自由四面体网格。

// 在网格划分模块：
// 1. 选择“自由四面体网格”
// 2. 可以先选择“正常”网格设置，若对精度要求较高，可进一步细化网格，如选择“细化”选项

合适的网格划分就像给模型穿上了合身的衣服，让计算更加贴合实际情况。

5. 设置边界条件和载荷

在结构力学方面，我们可能需要施加机械载荷，比如在某个面上施加压力。在静电场方面，要设定电势边界条件等。比如，我们在长方体的一个面上施加10 N的压力：

// 在固体力学接口的边界条件设置中：
// 1. 选择施加压力的面
// 2. 添加“力”边界条件，在“力”的设置中，输入大小为10 N，方向垂直于该面

同时，在静电场接口中，我们可能设定某个面的电势为0 V：

// 在静电接口的边界条件设置中：
// 1. 选择对应的面
// 2. 添加“接地”边界条件，即设定该面电势为0 V

6. 求解与后处理

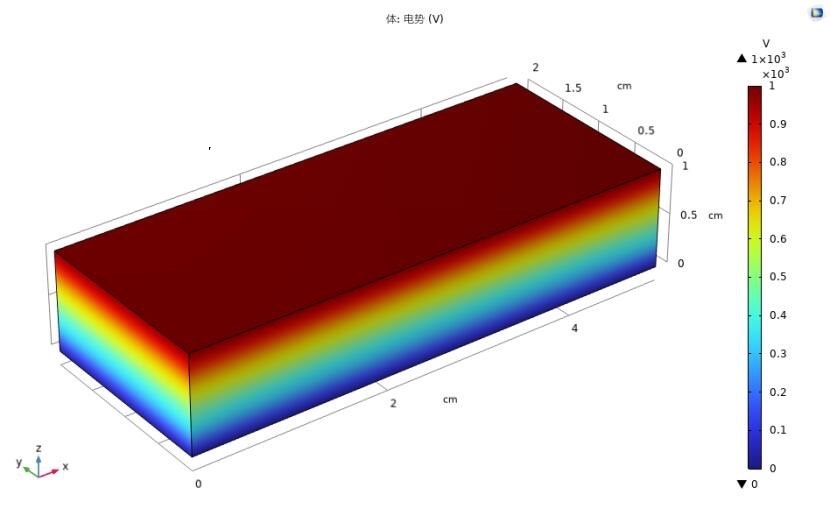

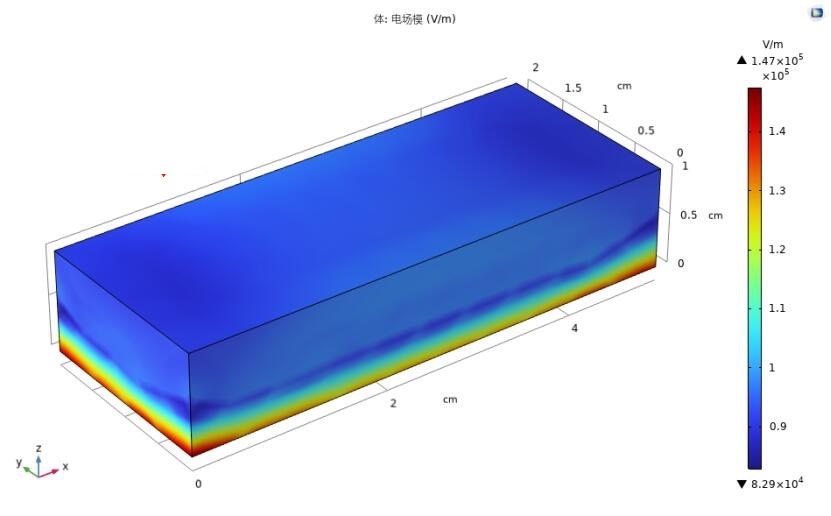

完成上述设置后，就可以点击“求解”按钮让Comsol进行计算啦。计算完成后，通过后处理功能，我们就能直观地看到电势、电场、位移以及应力场分布。例如，要查看电势分布：

// 在结果模块中：
// 1. 选择“表面图”
// 2. 在“数据集”中选择静电场相关的数据集
// 3. 在“表达式”中选择“电势”，即可生成电势分布的表面图

通过这些绚丽多彩的分布图，我们仿佛拥有了一双透视眼，能清晰地洞察压电材料内部的物理变化。

三、总结

通过Comsol模拟压电效应的结构力学与静电场耦合模型，我们能够深入了解压电材料在不同条件下的电势、电场、位移和应力场分布。这不仅有助于我们在理论层面加深对压电效应的理解，更能为实际工程应用中压电材料的设计和优化提供重要参考。希望大家也能亲自上手，在Comsol的世界里探索压电效应的更多奥秘！
