单轮车辆ABS防抱死控制Simulink仿真模型 1.可控制切换冰雪路面和开关ABS系统控制 2.仿真输出时域下的车速/轮速/制动距离/滑移率/控制信号曲线，可以配置车重/滑移率-摩擦系数曲线/主缸压力/制动效能因数等参数。 3.有基础说明文档

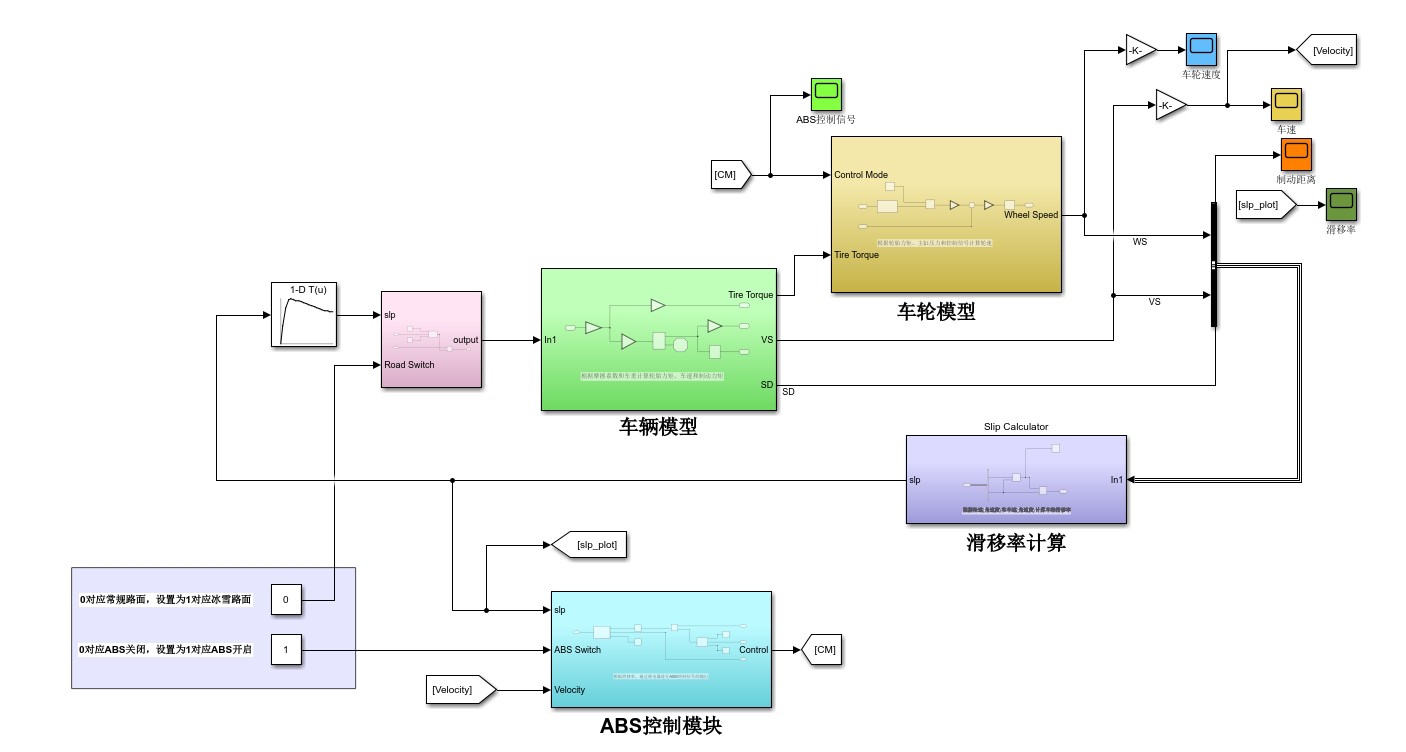

在汽车安全领域，ABS（防抱死制动系统）无疑是一项具有里程碑意义的技术。它能在制动过程中防止车轮抱死，从而确保车辆在制动时仍能保持一定的转向能力和稳定性。今天咱们就来聊聊这个单轮车辆 ABS 防抱死控制的 Simulink 仿真模型。

一、模型功能亮点

1. 路面与 ABS 控制切换

这个模型最酷的地方之一，就是可以轻松控制切换冰雪路面以及开关 ABS 系统。在现实世界中，不同路面的摩擦力对制动效果影响巨大，冰雪路面的低摩擦力更是增加了制动失控的风险。而通过在模型中模拟这种路面切换，我们能更直观地看到 ABS 系统在不同工况下的作用。

比如说，在 Simulink 里，我们可以通过一个简单的开关模块来实现 ABS 系统的开启和关闭。假设我们有一个名为“ABS_switch”的逻辑信号，当它为 1 时，ABS 系统开启；为 0 时，ABS 系统关闭。代码实现思路大概是这样（这里用伪代码示意）：

if ABS_switch == 1
    % 执行 ABS 控制算法相关代码
    % 例如根据轮速、车速等计算合适的制动压力
else
    % 不执行 ABS 控制，采用常规制动逻辑
end

这样通过控制这个逻辑信号，就能在模型中方便地模拟 ABS 系统的开关状态，观察车辆制动时的不同表现。

对于路面切换，我们可以通过改变摩擦系数来模拟不同路面。同样假设我们有一个变量“mu”表示路面摩擦系数，在冰雪路面时，mu 的值相对较低，比如 0.2，而在干燥路面可能是 0.8 左右。在 Simulink 模型中，可以通过一个参数模块来动态调整这个 mu 值，以此模拟路面的切换。

2. 丰富的仿真输出

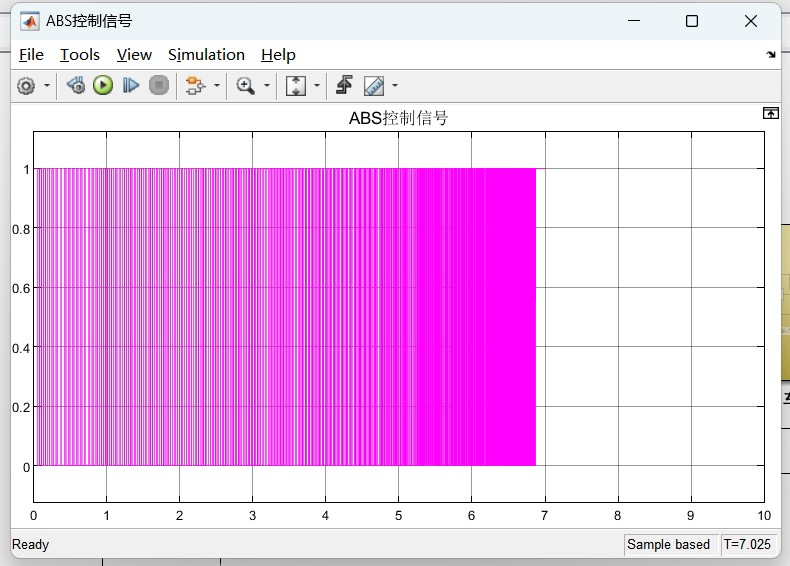

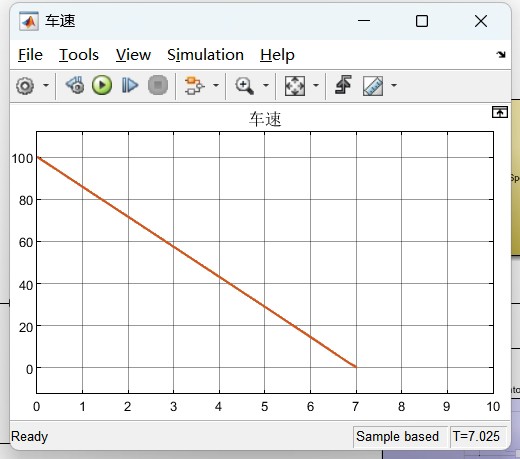

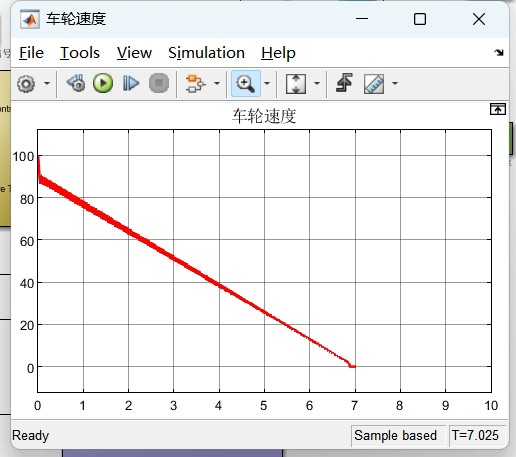

模型能输出时域下的车速、轮速、制动距离、滑移率以及控制信号曲线，还可以配置车重、滑移率 - 摩擦系数曲线、主缸压力、制动效能因数等参数。这为我们全面分析车辆制动性能提供了极大的便利。

以计算滑移率为例，滑移率（s）的计算公式通常为：

单轮车辆ABS防抱死控制Simulink仿真模型 1.可控制切换冰雪路面和开关ABS系统控制 2.仿真输出时域下的车速/轮速/制动距离/滑移率/控制信号曲线，可以配置车重/滑移率-摩擦系数曲线/主缸压力/制动效能因数等参数。 3.有基础说明文档

\[ s = \frac{v - \omega r}{v} \times 100\% \]

其中 \(v\) 是车速，\(\omega\) 是车轮角速度，\(r\) 是车轮半径。在 Simulink 模型里，我们可以通过搭建相应的数学运算模块来实现这个公式。比如用除法模块计算 \((v - \omega r)\) 与 \(v\) 的比值，再乘以 100 得到滑移率。代码实现上，假设车速、轮角速度和车轮半径分别用变量“v”、“omega”和“r”表示：

s = ((v - omega * r) / v) * 100;

通过记录这些变量随时间的变化，就能绘制出滑移率的时域曲线。其他参数如制动距离，可以通过对车速在时间上的积分来近似计算，在 Simulink 中利用积分模块就能轻松实现。

二、基础说明文档的重要性

这个模型还配备了基础说明文档，这简直是新手入门和老手快速回顾的神器。文档里会详细介绍模型的各个模块功能，比如每个参数的含义以及如何调整它们。

例如，对于车重这个参数，在说明文档里会解释它对制动性能的影响原理。车重越大，惯性越大，制动时需要更大的制动力才能使车辆停下来。在 Simulink 模型中修改车重参数，就可以观察到车速、制动距离等输出曲线的变化。说明文档就像一个贴心的向导，带着我们在这个复杂的仿真模型世界里畅游，不至于迷失方向。

总之，这个单轮车辆 ABS 防抱死控制 Simulink 仿真模型，无论是对于研究汽车制动性能的专业人士，还是对汽车技术感兴趣的爱好者来说，都是一个非常有价值的工具。通过它，我们能更深入地理解 ABS 系统的工作原理以及车辆在不同制动工况下的表现。
