单轮车辆 ABS 防抱死控制 Simulink 仿真模型探索

IqfQZrhA

137人浏览 · 2026-03-22 15:45:00

IqfQZrhA · 2026-03-22 15:45:00 发布

单轮车辆ABS防抱死控制Simulink仿真模型 1.可控制切换冰雪路面和开关ABS系统控制 2.仿真输出时域下的车速/轮速/制动距离/滑移率/控制信号曲线，可以配置车重/滑移率-摩擦系数曲线/主缸压力/制动效能因数等参数。 3.有基础说明文档

在汽车安全领域，ABS（防抱死制动系统）可谓是一项至关重要的技术。今天咱们就来聊聊如何构建一个单轮车辆 ABS 防抱死控制的 Simulink 仿真模型，这个模型具备一些很实用的功能。

一、功能特性

路面与 ABS 系统控制切换

这个模型可以轻松地在冰雪路面和正常路面之间切换，同时也能方便地控制 ABS 系统的开启与关闭。想象一下，在不同路况下，ABS 系统的工作状态对车辆制动性能有着巨大影响，而我们这个模型就能直观地展示这种差异。

丰富的仿真输出

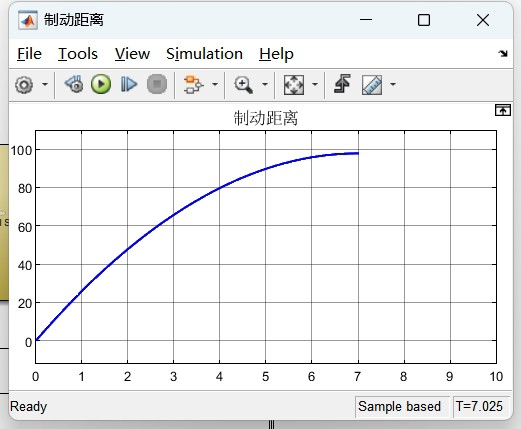

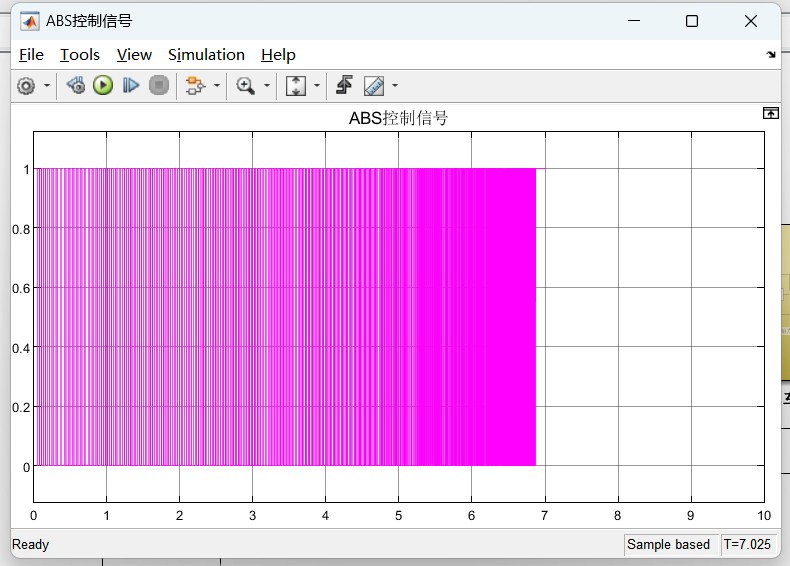

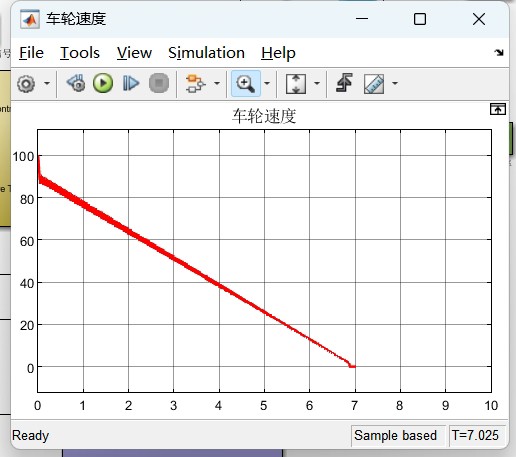

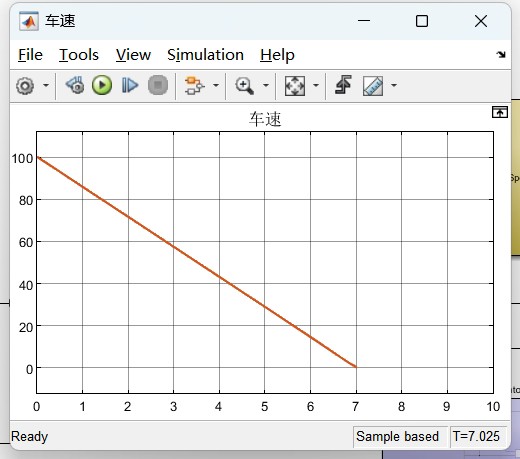

它能够输出时域下的车速、轮速、制动距离、滑移率以及控制信号曲线。并且，像车重、滑移率 - 摩擦系数曲线、主缸压力、制动效能因数等关键参数都可以自由配置。通过这些输出和参数配置，我们能深入了解车辆在各种条件下的制动特性。

基础说明文档

配套的基础说明文档，就像是模型的使用指南，无论是老手还是刚接触这块的新手，都能借助它快速上手，理解模型的工作原理和使用方法。

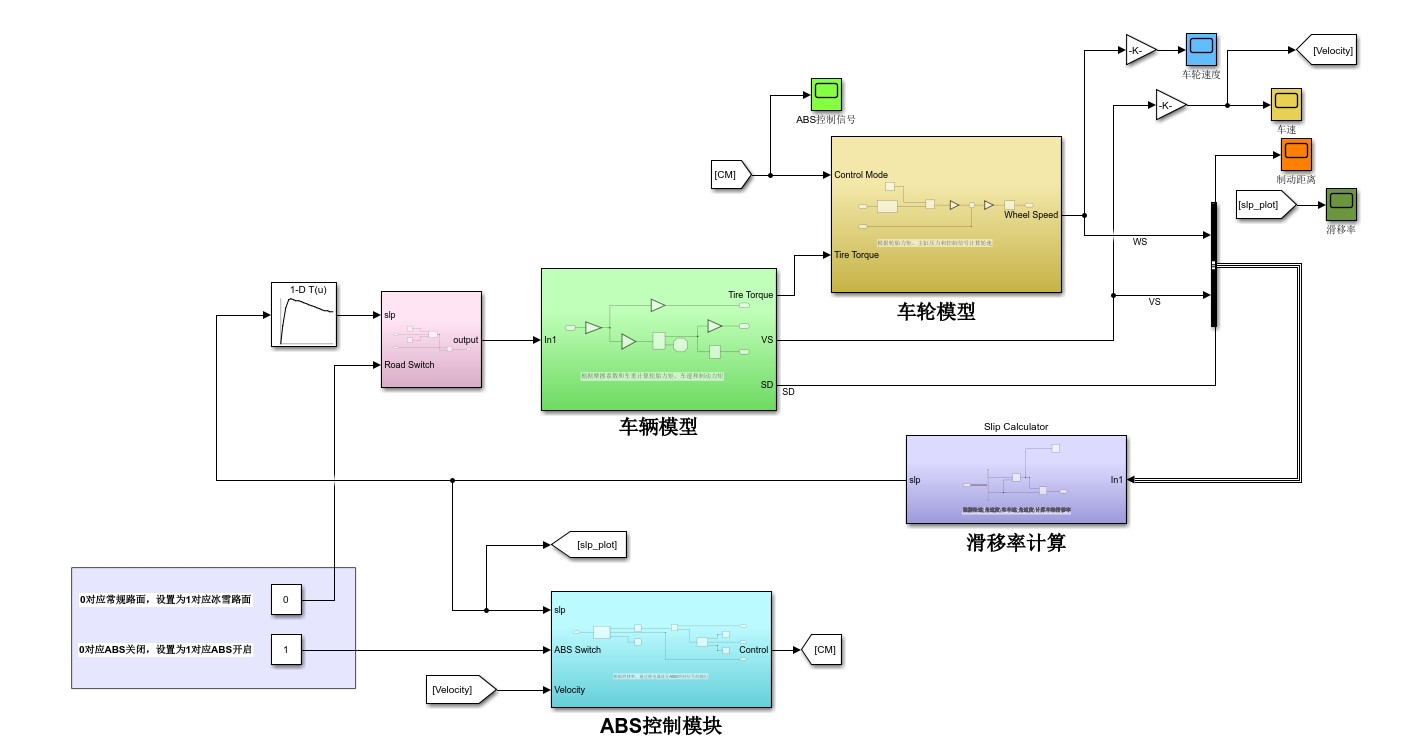

二、Simulink 模型搭建与代码分析

咱们先来看车速计算部分的代码（假设使用 S 函数来实现部分功能）：

function [sys,x0,str,ts] = s_function(t,x,u,flag)
    switch flag,
        case 0,
            [sys,x0,str,ts]=mdlInitializeSizes;
        case 1,
            sys=mdlDerivatives(t,x,u);
        case 2,
            sys=mdlUpdate(t,x,u);
        case 3,
            sys=mdlOutputs(t,x,u);
        case 4,
            sys=mdlGetTimeOfNextVarHit(t,x,u);
        case 9,
            sys=mdlTerminate(t,x,u);
        otherwise
            DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
    end
function [sys,x0,str,ts]=mdlInitializeSizes
    sizes = simsizes;
    sizes.NumContStates  = 0;
    sizes.NumDiscStates  = 0;
    sizes.NumOutputs     = 1;
    sizes.NumInputs      = 1;
    sizes.DirFeedthrough = 1;
    sizes.NumSampleTimes = 1;
    sys = simsizes(sizes);
    x0  = [];
    str = [];
    ts  = [0 0];
function sys=mdlOutputs(t,x,u)
    % u 假设为车轮转矩输入
    % 简单的车速计算，这里假设车轮半径为 r
    r = 0.3;
    omega = u / (0.5 * 1000 * r^2); % 简单的转动惯量计算角速度
    sys(1) = omega * r; % 计算车速

这段代码是一个简单的 S 函数示例，在 Simulink 中它用于计算车速。首先在 mdlInitializeSizes 函数里设置了输入输出端口的数量等参数。在 mdlOutputs 函数中，根据输入的车轮转矩 u，通过简单的物理公式计算出车速 sys(1)。这里假设了车轮半径 r 为 0.3，并且用了一个简单的转动惯量公式计算角速度 omega，进而得到车速。

再看看滑移率计算部分，假设在 Simulink 中有一个自定义的模块来实现：

function y = slip_ratio_calculation(v, omega, r)
    v_omega = omega * r;
    if v_omega == 0
        y = 1;
    else
        y = (v - v_omega) / v;
    end
end

这段代码很直观，slipratiocalculation 函数接收车速 v、车轮角速度 omega 和车轮半径 r 作为输入。它先计算出车轮线速度 vomega，然后根据滑移率的定义来计算滑移率 y。如果车轮线速度为 0，直接将滑移率设为 1；否则按照公式 (v - vomega) / v 计算。
