最近在研究永磁同步电机（PMSM）相关的控制算法，今天就来和大家分享一下基于SVPWM算法控制的PMSM在Simulink中的仿真模型搭建与实现。

永磁同步电机（PMSM）基础

永磁同步电机以其高效、高功率密度等优点，在工业、新能源汽车等领域应用广泛。它的数学模型相对复杂，一般基于dq坐标系进行分析。在dq坐标系下，PMSM的电压方程可以表示为：

\[ \begin{cases}

ud = Rsid + Ld\frac{did}{dt} - \omegaeLqiq \\

uq = Rsiq + Lq\frac{diq}{dt} + \omegae(Ldid + \psi_f)

永磁同步电机SVPWM算法控制仿真simulink模型。 邮箱发送。

\end{cases} \]

这里 \( ud \)、\( uq \) 是dq轴电压，\( id \)、\( iq \) 是dq轴电流，\( Rs \) 是定子电阻，\( Ld \)、\( Lq \) 是dq轴电感，\( \omegae \) 是电角速度，\( \psi_f \) 是永磁体磁链。

SVPWM算法

空间矢量脉宽调制（SVPWM）算法是一种高效的逆变器调制策略，它的目标是通过控制逆变器的开关状态，合成期望的空间电压矢量，从而实现对电机的有效控制。

基本原理

SVPWM将逆变器输出的三相电压矢量合成一个空间电压矢量 \( \vec{V} \)，这个矢量在空间中旋转，其幅值和相位决定了电机的运行状态。在一个采样周期 \( T_s \) 内，通过合理安排逆变器的开关状态，使合成的空间电压矢量尽可能接近参考电压矢量。

实现步骤

1. 扇区判断：根据参考电压矢量 \( \vec{V}_{ref} \) 的角度 \( \theta \) 判断其所在扇区。例如在Matlab中可以这样简单判断（假设 \( \theta \) 已经计算得出）：

if 0 <= theta && theta < pi/3
    sector = 1;
elseif pi/3 <= theta && theta < 2*pi/3
    sector = 2;
% 后续扇区判断以此类推
end

这里通过比较 \( \theta \) 的范围来确定扇区，不同扇区对应不同的基本电压矢量组合方式。

1. 作用时间计算：确定扇区后，计算基本电压矢量在一个采样周期内的作用时间。以扇区1为例，假设参考电压矢量幅值为 \( V{ref} \)，采样周期为 \( Ts \)，则基本电压矢量 \( \vec{V}1 \) 和 \( \vec{V}2 \) 的作用时间 \( T1 \) 和 \( T2 \) 可以通过以下公式计算：

\[ T1 = \frac{\sqrt{3}V{ref}\sin(\frac{\pi}{3}-\theta)}{V{dc}}Ts \]

\[ T2 = \frac{\sqrt{3}V{ref}\sin(\theta)}{V{dc}}Ts \]

其中 \( V_{dc} \) 是直流母线电压。在代码中实现可以如下：

Vdc = 直流母线电压值; % 假设已经给定
T1 = sqrt(3)*Vref*sin(pi/3 - theta)/Vdc*Ts;
T2 = sqrt(3)*Vref*sin(theta)/Vdc*Ts;

1. 开关状态生成：根据作用时间，生成逆变器的开关状态序列，以控制电机的电压输入。这部分在Simulink中可以通过逻辑模块实现，比如利用多路选择器根据扇区和作用时间来选择对应的开关状态。

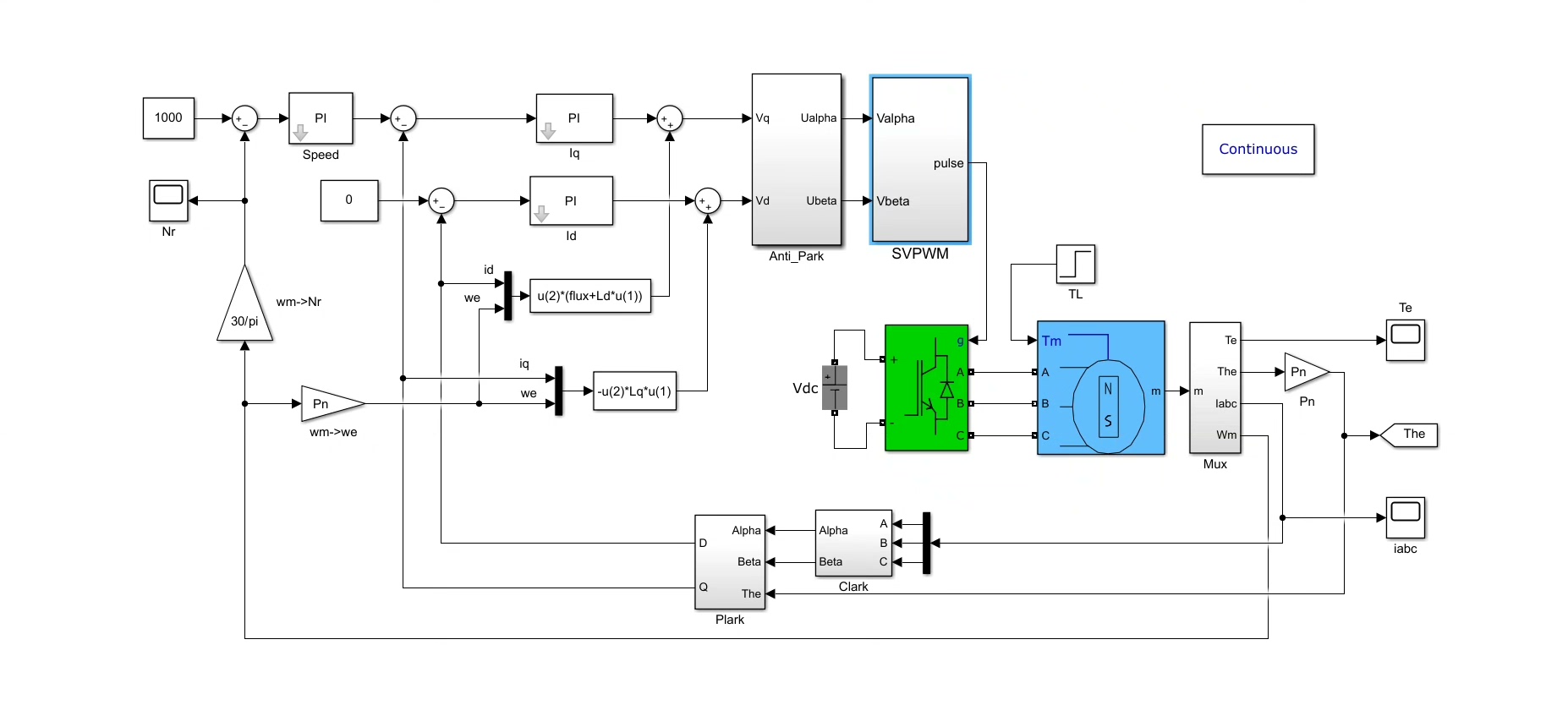

Simulink模型搭建

1. 电机模型：在Simulink中可以使用“Permanent Magnet Synchronous Machine”模块来搭建永磁同步电机模型，配置电机的参数，如定子电阻、电感、永磁体磁链等。
2. SVPWM模块：自己搭建SVPWM模块，按照上述的扇区判断、作用时间计算和开关状态生成步骤，使用各种逻辑模块、数学运算模块等来实现。例如使用“Lookup Table”模块来存储不同扇区对应的基本电压矢量组合，用“Gain”模块进行系数运算等。
3. 控制系统：通常会搭配矢量控制系统，如基于PI调节器的id = 0控制策略。将电机的反馈电流 \( id \)、\( iq \) 与给定值比较，通过PI调节器输出参考电压 \( ud \)、\( uq \)，再经过坐标变换转换到三相静止坐标系下作为SVPWM模块的输入。

仿真结果分析

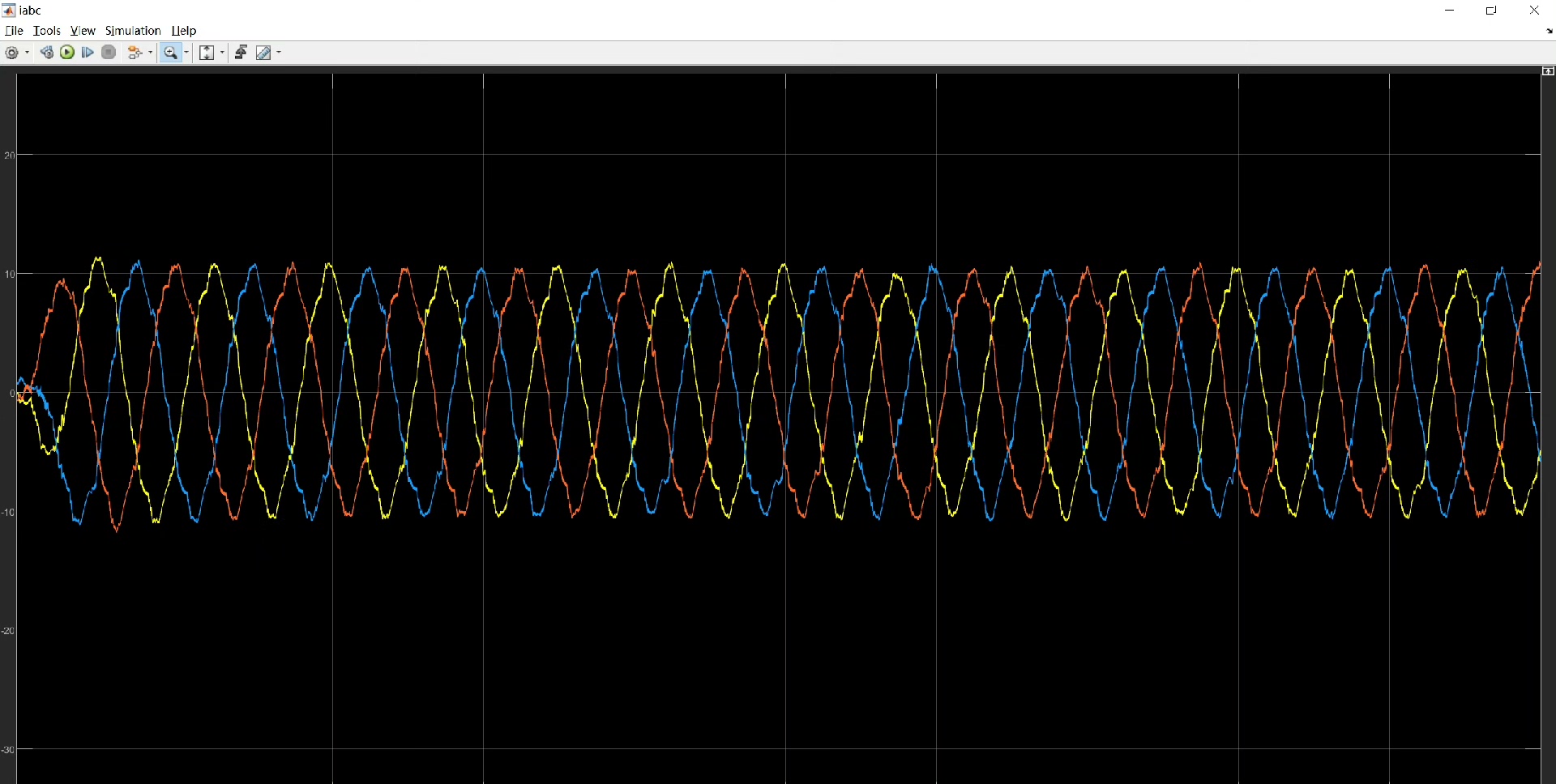

通过运行Simulink模型，可以得到电机的转速、转矩、电流等波形。例如，如果转速波形能够快速稳定跟踪给定转速，且波动较小，说明控制系统和SVPWM算法能够有效控制电机运行。如果电流波形正弦度较好，说明SVPWM算法合成的电压矢量能够较好地逼近理想正弦电压。

以上就是永磁同步电机SVPWM算法控制仿真Simulink模型的相关内容，大家可以根据实际需求进一步优化和扩展模型。如果有具体问题，欢迎留言交流。另外，关于相关模型文件，可通过邮箱发送给有需要的朋友，大家可以在评论区留下邮箱地址，我看到后会尽快发送。
