基于PI控制的PMSM永磁同步电机控制系统simulink建模与仿真 1.功能介绍 基于PI控制的PMSM永磁同步电机控制系统simulink建模与仿真。 其中，基于PI（比例-积分）控制器的矢量控制策略因其简单、可靠的特点而被广泛采用。 永磁同步电机采用建模方式实现，不使用simulink的自带模型。 2.使用版本 matlab2022a 3.本作品包含内容 项目工程源文件/完整中文注释，程序操作方法视频(包含程序部分简要讲解)， 仿真测试效果截图

永磁同步电机（PMSM）因其高效、高精度的特点，在工业自动化、电动汽车等领域得到了广泛应用。而基于PI控制的矢量控制策略，凭借其简单可靠的优势，成为了PMSM控制系统中常用的控制方法。本文将基于MATLAB 2022a版本，详细讲解如何通过Simulink实现PMSM系统的建模与仿真。

---

一、PMSM系统的基本原理

PMSM是一种交流电机，其转子由永磁材料制成，定子绕组通过交流电产生旋转磁场。在矢量控制策略中，我们通常将定子电流分解为励磁分量和转矩分量，从而实现对电机转矩和磁通的独立控制。

PI控制器（比例-积分控制器）是控制系统中经典的控制算法，其控制律为：

$$

u(t) = Kp e(t) + Ki \int_0^t e(\tau) d\tau

$$

其中，\( Kp \) 是比例系数，\( Ki \) 是积分系数，\( e(t) \) 是控制误差。PI控制算法能够有效抑制系统的稳态误差，并具有良好的鲁棒性。

---

二、基于Simulink的PMSM建模

在Simulink中，我们可以从零开始搭建PMSM的模型，而不依赖于内置的PMSM模块。这不仅能够加深对电机内部工作原理的理解，还能为后续的控制算法设计提供更灵活的平台。

1. PMSM模型的搭建

PMSM的数学模型可以表示为：

定子电压方程：

$$

\begin{aligned}

vd &= Rs id + \frac{d\psid}{dt} \\

vq &= Rs iq + \frac{d\psiq}{dt} + \omegam \psid

\end{aligned}

$$

磁链方程：

$$

\begin{aligned}

基于PI控制的PMSM永磁同步电机控制系统simulink建模与仿真 1.功能介绍 基于PI控制的PMSM永磁同步电机控制系统simulink建模与仿真。 其中，基于PI（比例-积分）控制器的矢量控制策略因其简单、可靠的特点而被广泛采用。 永磁同步电机采用建模方式实现，不使用simulink的自带模型。 2.使用版本 matlab2022a 3.本作品包含内容 项目工程源文件/完整中文注释，程序操作方法视频(包含程序部分简要讲解)， 仿真测试效果截图

\psid &= Ld id + \psif \\

\psiq &= Lq i_q

\end{aligned}

$$

转矩方程：

$$

Tm = \frac{3}{2} (Lq - Ld) iq \psi_f

$$

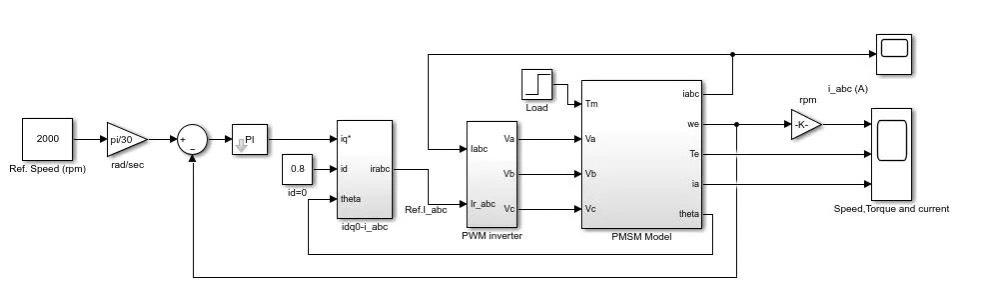

在Simulink中，我们可以使用Integrator模块模拟微分方程，通过Gain模块实现系数的乘法运算，最终搭建出如图1所示的PMSM模型。

（图1：PMSM模型结构）

---

2. 电机参数的设定

PMSM模型的参数对仿真结果有着重要影响。以下是一些典型的PMSM参数：

参数名称	符号	单位	默认值
定子电阻	\( R_s \)	Ω	0.1
d轴电感	\( L_d \)	H	0.01
q轴电感	\( L_q \)	H	0.005
转子磁通	\( \psi_f \)	Wb	0.1

这些参数可以通过查找资料或实验测量获得。在Simulink中，我们通常将这些参数存储为全局变量或通过模块参数配置。

---

三、PI控制器的设计与实现

PI控制器的设计是PMSM控制系统的关键部分。我们以速度控制为例，设计一个基于PI控制的速度调节器。

1. 控制器的实现

PI控制器的传递函数为：

$$

G(s) = Kp + \frac{Ki}{s}

$$

在Simulink中，PI控制器可以使用PID Controller模块实现。通过调整比例系数 \( Kp \) 和积分系数 \( Ki \)，可以优化系统的动态性能和稳态精度。

2. 参数选择

PI控制器的参数选择需要根据系统的特性进行调整。例如，\( Kp \) 的大小会影响系统的响应速度，而 \( Ki \) 的大小则会影响系统的积分作用。一个常用的调整方法是基于系统的频率特性进行整定。

---

四、仿真与结果分析

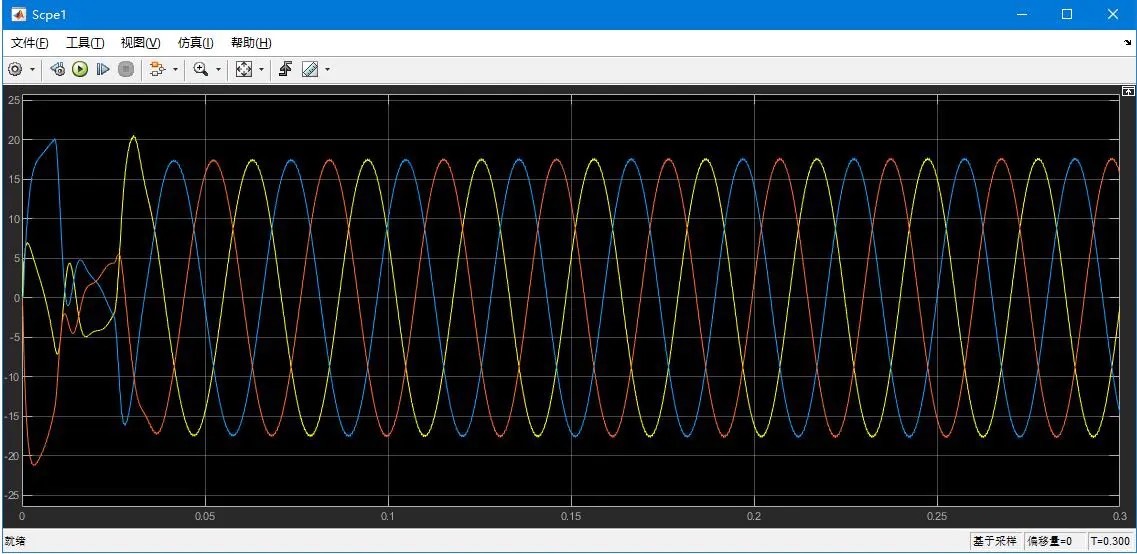

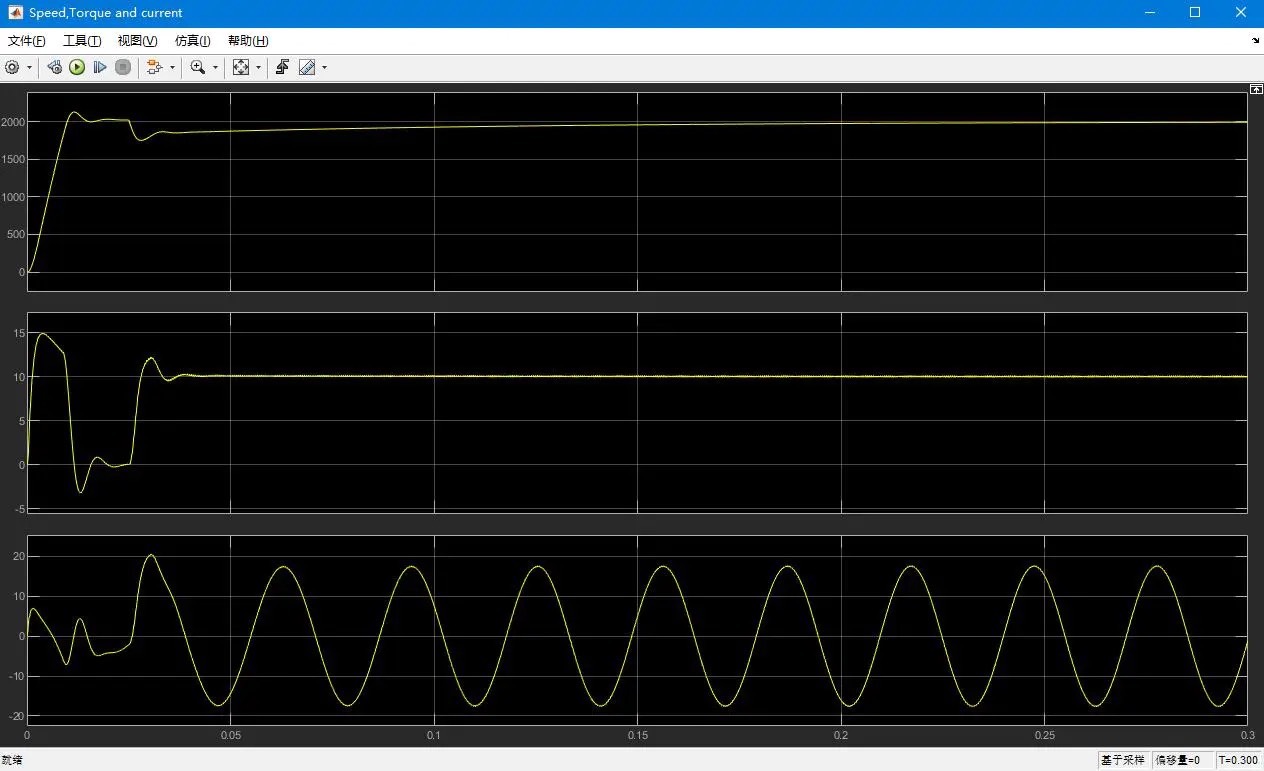

完成系统搭建后，我们可以在Simulink中配置仿真参数并运行仿真。图2展示了PMSM系统的仿真结果。

（图2：PMSM系统仿真结果）

从仿真结果可以看出，系统在0.5秒内达到了设定的转速目标（500 rad/s），转速超调较小，动态响应较快。这表明PI控制器的设计是合理的，系统具有良好的控制性能。

---

五、项目资源与扩展

本项目包含以下资源：

1. 项目工程源文件：包含完整的Simulink模型和参数配置。
2. 完整中文注释：对模型中的每个模块进行了详细说明。
3. 程序操作方法视频：展示了如何运行仿真以及如何调整控制器参数。
4. 仿真测试效果截图：直观展示了系统的动态和稳态性能。

这些资源可以帮助读者快速上手，同时为后续的研究和改进提供参考。

---

总之，通过Simulink搭建基于PI控制的PMSM控制系统是一种高效且直观的方法。希望本文能够帮助读者理解PMSM的建模与控制原理，并为后续的研究提供一定的参考价值。
