四旋翼无人机uav轨迹跟踪PID控制仿真 包括位置三维图像，三个姿态角度图像，位置图像，以及参考位置实际位置对比图像。

说到无人机，大家可能第一时间想到的是航拍、送货或者花样飞行。而我们今天要聊的，是无人机最基础也是最重要的能力之一：轨迹跟踪。让无人机能够精准地沿着预定的路线飞行，无论是在复杂环境下完成任务，还是在表演中做出高难度动作，都需要可靠的控制算法。而在众多控制算法中，PID（比例-积分-微分）控制因其简单高效，仍是无人机控制中不可或缺的一部分。让我们一起走进无人机的控制世界，看看PID控制是如何让无人机飞行更稳更准的。

PID控制：无人机的“导航大脑”

想象一下，无人机想要实现精准飞行，必须实时感知自己的位置和姿态，同时根据设定的路径调整自己的飞行状态。这就像一个运动员在赛场上不断调整自己的动作，以保持最佳的运动状态。

PID控制的核心原理

PID控制通过三个参数（比例、积分、微分）调整控制量，从而实现对目标的稳定跟踪。具体来说：

• 比例项（P）：实时纠正当前偏差，偏差越大，纠正力度越强。比例项就像运动员的即时反应。
• 积分项（I）：积累历史偏差，防止系统长时间存在稳态误差。积分项就像教练员的指导，不断优化长期表现。
• 微分项（D）：预估未来的偏差变化，从而实现超前控制，防止系统振荡。微分项就像是运动员对未来的预判和调整。

动力学模型：无人机的物理学基础

无人机的运动涉及位置和姿态两个层面。位置控制直接影响X、Y、Z三个轴的位置，而姿态控制则涉及俯仰角、横滚角和偏航角三个角度。PID控制在这两方面都需要发挥作用。

无人机的动力学模型可以简化为：

\[ \ddot{x} = \frac{1}{m} (F_x \sin{\phi} \cos{\theta} - m g \cos{\phi}) \]

\[ \ddot{y} = \frac{1}{m} (F_y \sin{\theta} \cos{\phi} + m g \sin{\phi}) \]

\[ \ddot{z} = \frac{1}{m} (F_z \cos{\phi} \cos{\theta} - m g) \]

其中，\( m \) 是无人机质量，\( Fx, Fy, F_z \) 是外部力，\( g \) 是重力加速度，\( \phi, \theta, \psi \) 分别是俯仰角、横滚角和偏航角。

仿真环境：构建虚拟飞行实验室

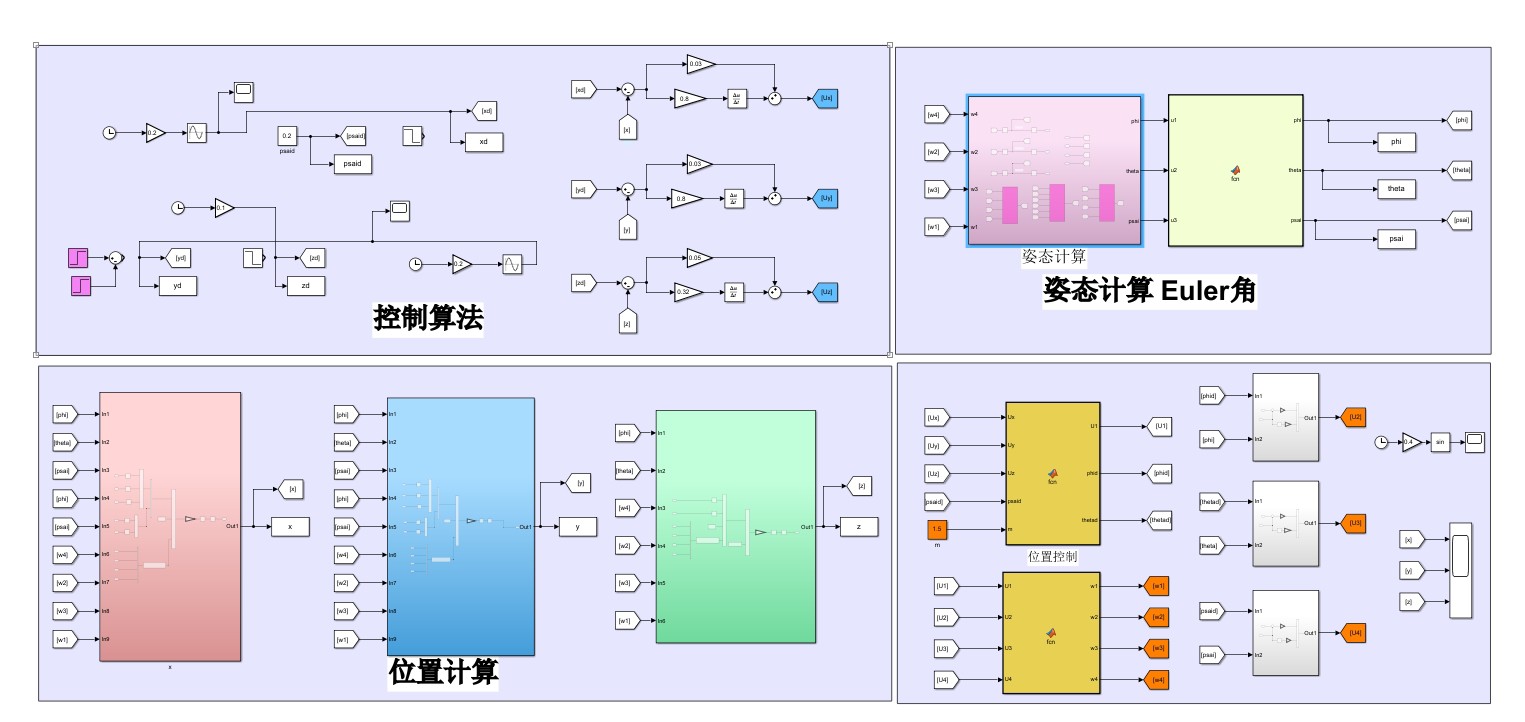

为了验证PID控制的效果，我们搭建了一个仿真实验环境，利用MATLAB实现四旋翼无人机的控制仿真。

PID参数的设置与调整

PID控制器的传递函数为：

四旋翼无人机uav轨迹跟踪PID控制仿真 包括位置三维图像，三个姿态角度图像，位置图像，以及参考位置实际位置对比图像。

\[ C(s) = Kp + \frac{Ki}{s} + K_d s \]

在实际应用中，Kp、Ki、Kd参数的设置至关重要。过大或过小的参数都会导致系统不稳定，因此需要通过反复调试和实验来确定最优参数组合。

代码实现：控制与仿真的结合

function [fx, fy, fz] = pid_controller(e_pos, e_att, Kp_pos, Ki_pos, Kd_pos, Kp_att, Ki_att, Kd_att)
    % 计算位置控制输入
    fx = Kp_pos(1)*e_pos(1) + Ki_pos(1)*integral_e_pos(1) + Kd_pos(1)*derivative_e_pos(1);
    fy = Kp_pos(2)*e_pos(2) + Ki_pos(2)*integral_e_pos(2) + Kd_pos(2)*derivative_e_pos(2);
    fz = Kp_pos(3)*e_pos(3) + Ki_pos(3)*integral_e_pos(3) + Kd_pos(3)*derivative_e_pos(3);

    % 计算姿态控制输入
    torque_x = Kp_att(1)*e_att(1) + Ki_att(1)*integral_e_att(1) + Kd_att(1)*derivative_e_att(1);
    torque_y = Kp_att(2)*e_att(2) + Ki_att(2)*integral_e_att(2) + Kd_att(2)*derivative_e_att(2);
    torque_z = Kp_att(3)*e_att(3) + Ki_att(3)*integral_e_att(3) + Kd_att(3)*derivative_e_att(3);
end

在上述代码中，我们定义了一个PID控制器函数，分别处理位置和姿态偏差，计算出控制输入。需要注意的是，该函数需要维护误差的积分项和微分项，通常可以通过状态变量实现。

仿真结果：直观展现控制效果

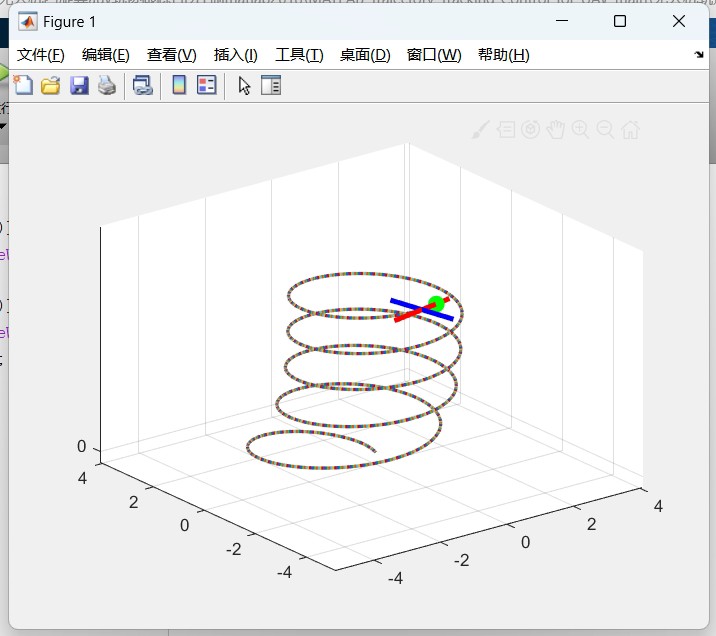

位置跟踪与三维轨迹展示

通过仿真，我们可以直观地看到无人机的位置跟踪效果。三维轨迹图展示了无人机在空间中的飞行路径，对比参考轨迹和实际轨迹，可以清晰地看到控制效果。

!三维位置跟踪

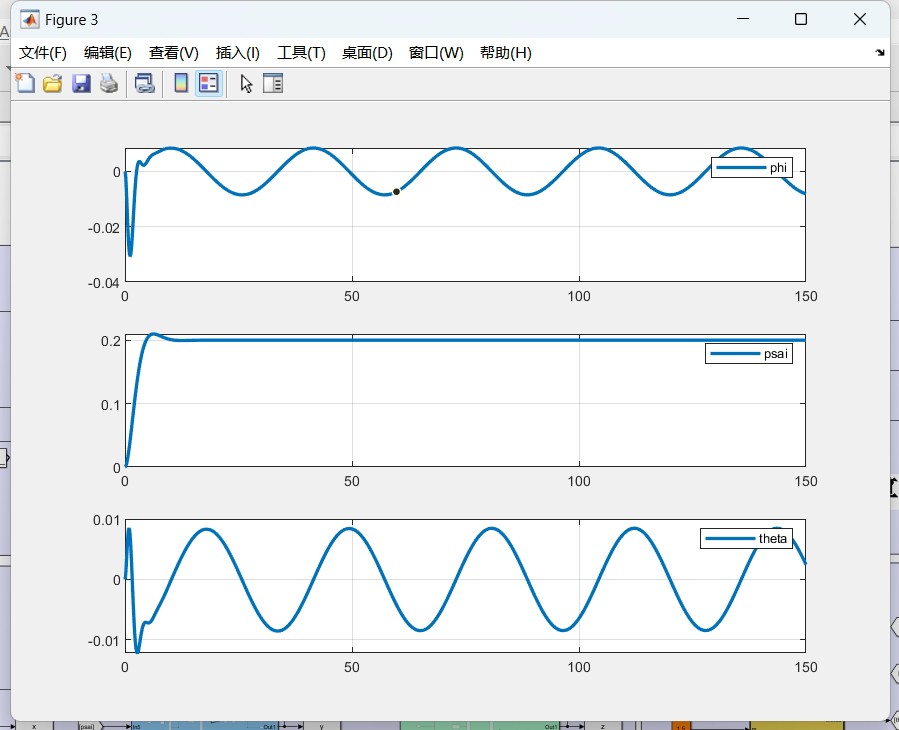

姿态控制：角度变化分析

无人机的姿态控制直接影响飞行稳定性。通过仿真，我们可以观察俯仰角、横滚角和偏航角的变化情况。

!姿态角度变化

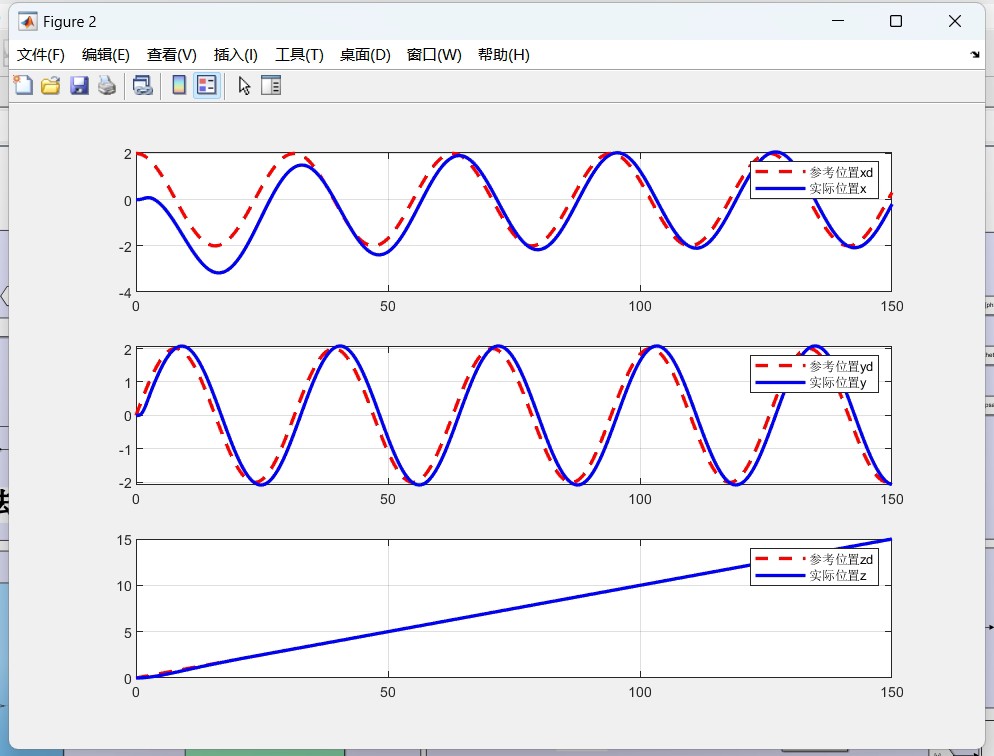

位置误差分析：控制精度的关键

位置误差图展示了无人机在飞行过程中与参考轨迹的偏差情况。误差的收敛性直接反映了PID控制的效果，理想的控制应使误差快速收敛至零。

!位置误差分析

总结与展望

通过这次仿真，我们看到了PID控制在四旋翼无人机轨迹跟踪中的高效应用。PID控制凭借其简单的结构和良好的控制效果，仍然在无人机控制中占据重要地位。然而，随着无人机任务复杂度的增加，单纯依赖PID控制可能难以应对复杂的动态环境和多目标优化问题。未来可以尝试引入改进型控制算法，如模糊PID、滑模控制或基于模型预测控制（MPC）的方法，进一步提升控制性能。

无人机的飞行控制是一门既有技术深度又充满创意的学科。每一次参数的调整，每一次算法的优化，都是让无人机更聪明、更灵活的契机。希望通过这次分享，能为无人机控制技术的爱好者提供一些启发和帮助。

---

如果你对无人机控制感兴趣，不妨尝试自己动手，调整PID参数，观察系统响应变化，或许你会找到属于自己的“最优控制方案”。飞行控制的世界，期待你的探索！
