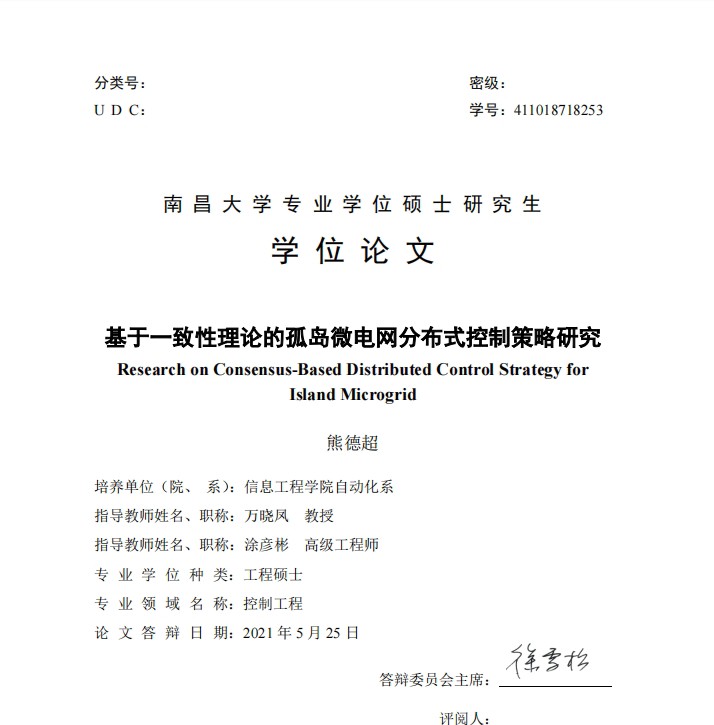

改进自适应虚拟阻抗的一致性算法多机并联控制仿真 [1]资料：simulink仿真模型+理论说明PPT+复现的参考文献 [2]参考文献：《基于一致性理论的孤岛微电网分布式控制策略研究_熊德超》 [3]主要内容描述： （1）采用分层控制策略对系统进行控制 （2）通过一致性算法结合自适应虚拟阻抗控制的方式补偿线路阻抗不匹配对无功功率分配的影响，从而实现无功功率能够精确按比例分配，达到抑制环流的目的 （3）在基于改进自适应虚拟阻抗的一次控制基础上，增添采用基于一致性算法的二次电压、频率补偿控制，使系统中电压和频率迅速且准确跟踪额定值

想象一下，你家厨房有五个电饭煲同时煮饭——如果每个锅的火力分配不匀，要么夹生要么糊底。微电网里多个逆变器并联运行时，线路阻抗差异导致的环流就像这锅夹生饭，而改进自适应虚拟阻抗的一致性算法就是那柄精准的电子秤。别急着关页面，咱们先拆解这锅乱炖的配方。

---

分层控制：先分锅再炒菜

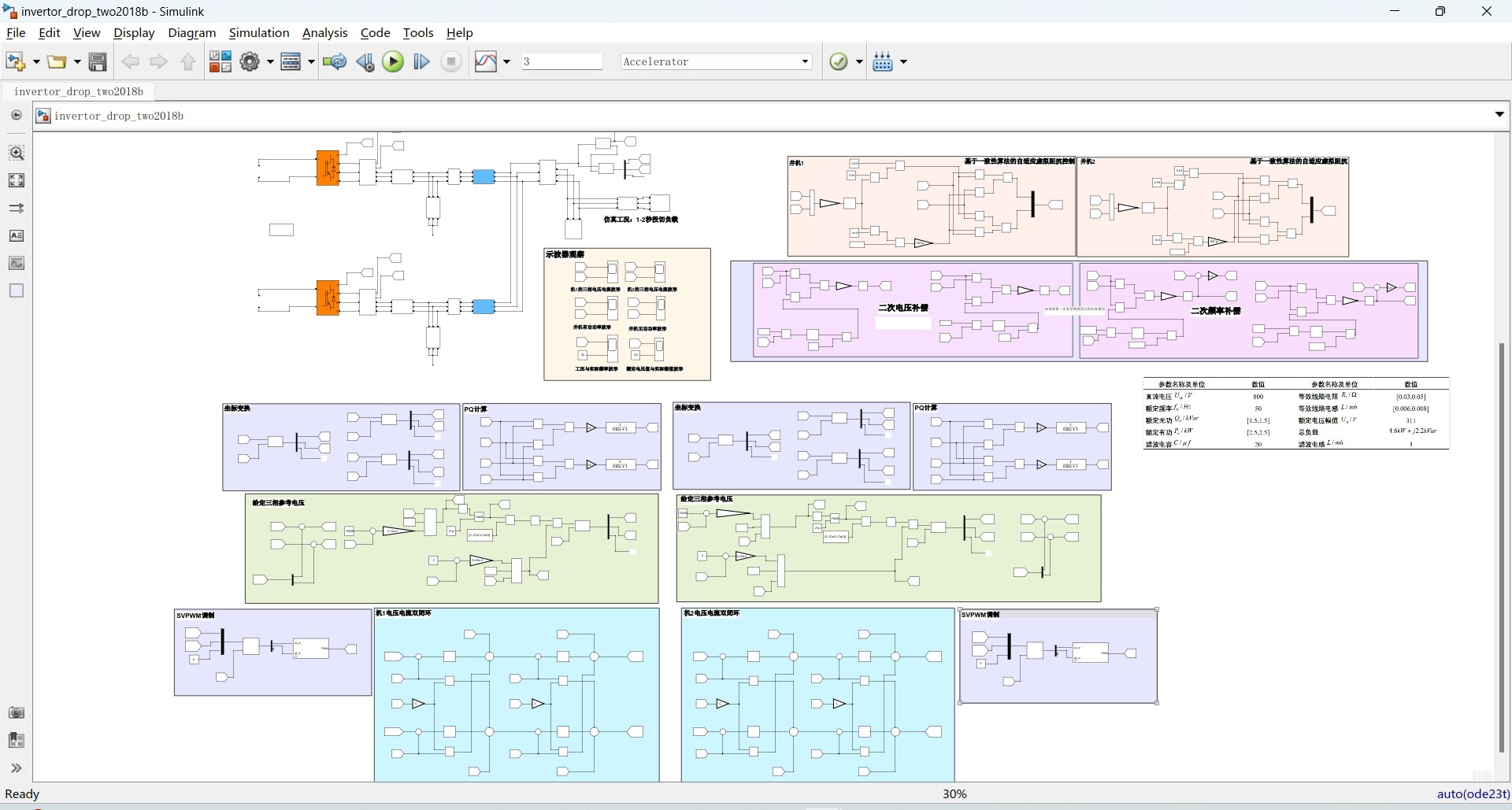

分层控制就像把厨房分成备菜区、炒菜区和摆盘区。在Simulink模型里，一次控制负责本地功率分配（备菜），二次控制调整全局电压频率（摆盘）。举个代码例子，某台逆变器的本地控制逻辑可能长这样：

% 一次控制虚拟阻抗调整函数
function dV = adjust_virtual_impedance(Q_error, Kp_vi)
    dV = Kp_vi * Q_error; % 比例调节虚拟阻抗变化量
end

这段代码的核心是用无功误差动态修正虚拟阻抗值。当某台逆变器的无功出力偏离期望值（比如邻居们都在输出10Var，它却憋着15Var），Kp_vi这个比例系数会告诉它该把"阻抗阀门"拧大还是拧小。

---

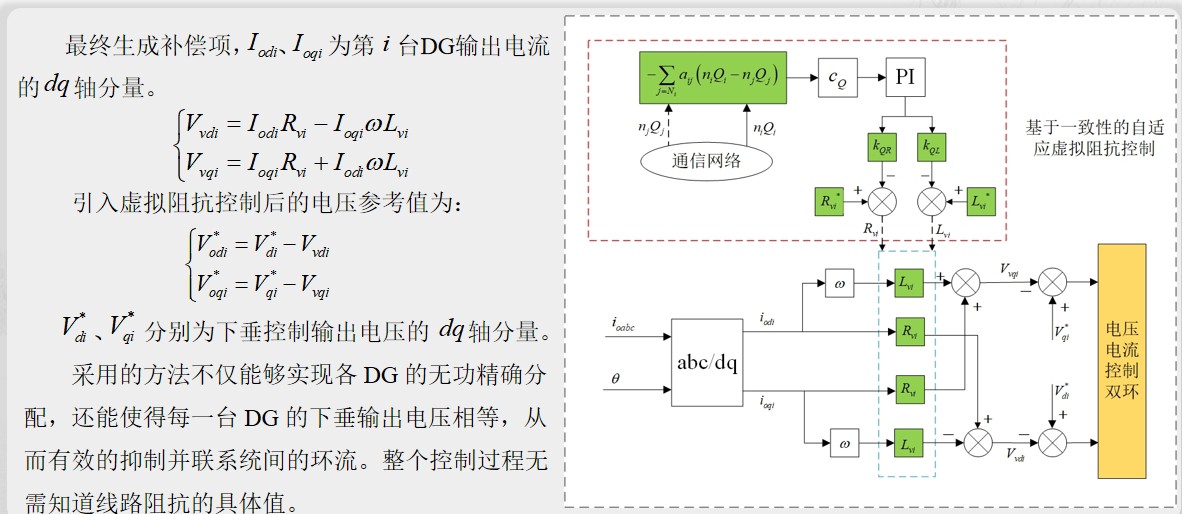

自适应虚拟阻抗：给线路差异打补丁

传统虚拟阻抗像是固定尺寸的过滤器，遇到不同粗细的水管（线路阻抗）就歇菜。自适应方案则像智能水阀，实时计算邻居们的出力状态。在一致性算法框架下，每台逆变器都会执行类似下面的通信操作：

# 伪代码：分布式一致性更新
def consensus_update(self, neighbors_info):
    weighted_sum = sum( (n.Q_ratio - self.Q_ratio) * self.weight for n in neighbors_info )
    self.Q_ratio += self.alpha * weighted_sum * dt

这里Q_ratio是无功分配比例，alpha是收敛系数。当A逆变器发现B的分配比例比自己高0.2，它不会直接抄作业，而是根据连接权重逐步调整——就像小组作业里学霸不会突然甩出全部答案，而是带着学渣一步步推导。

---

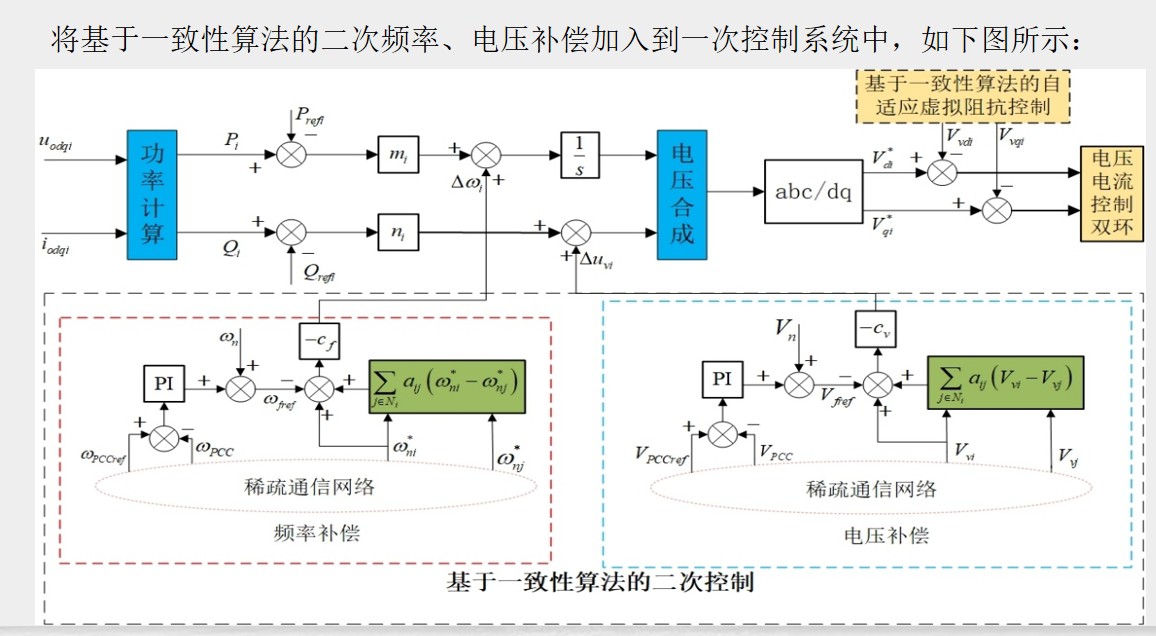

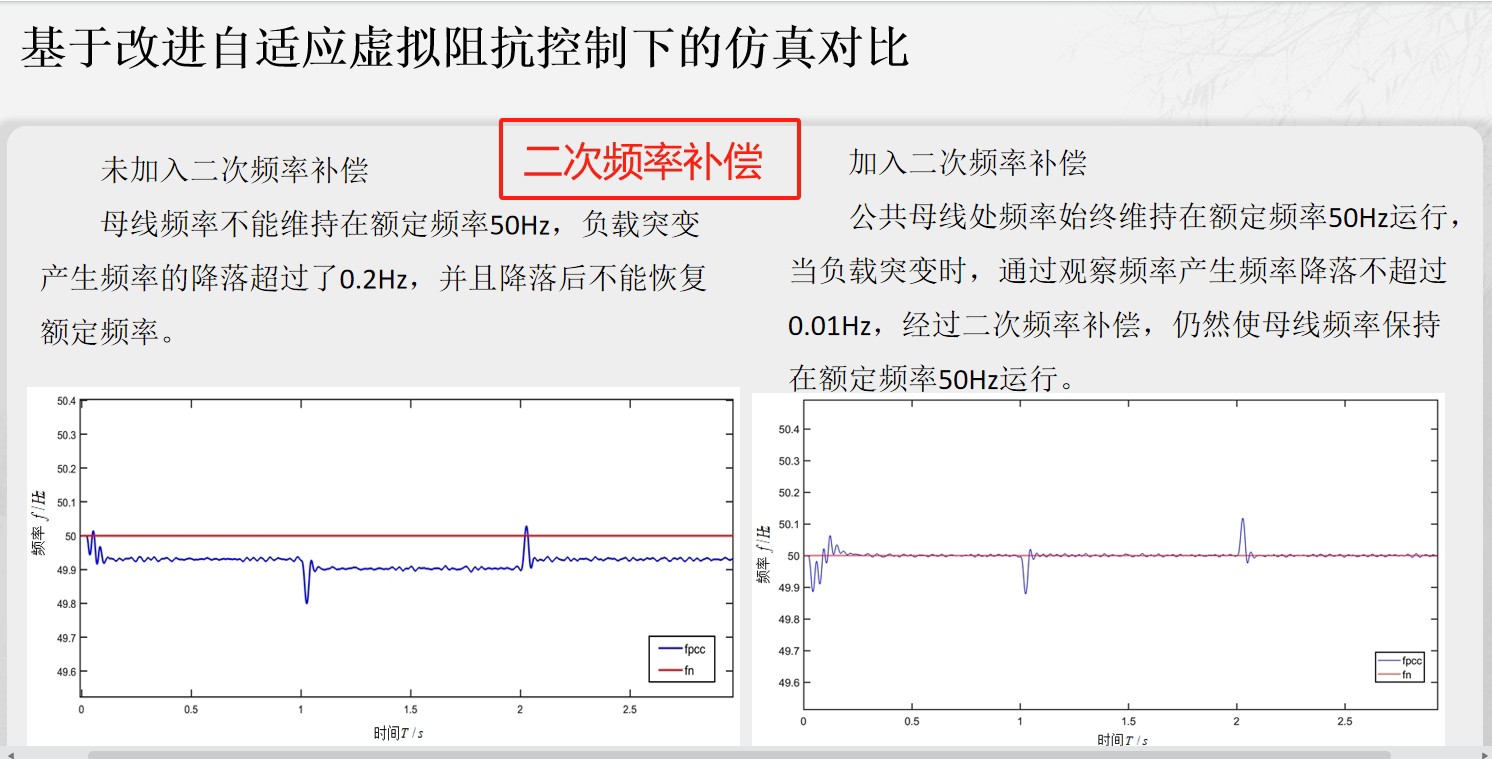

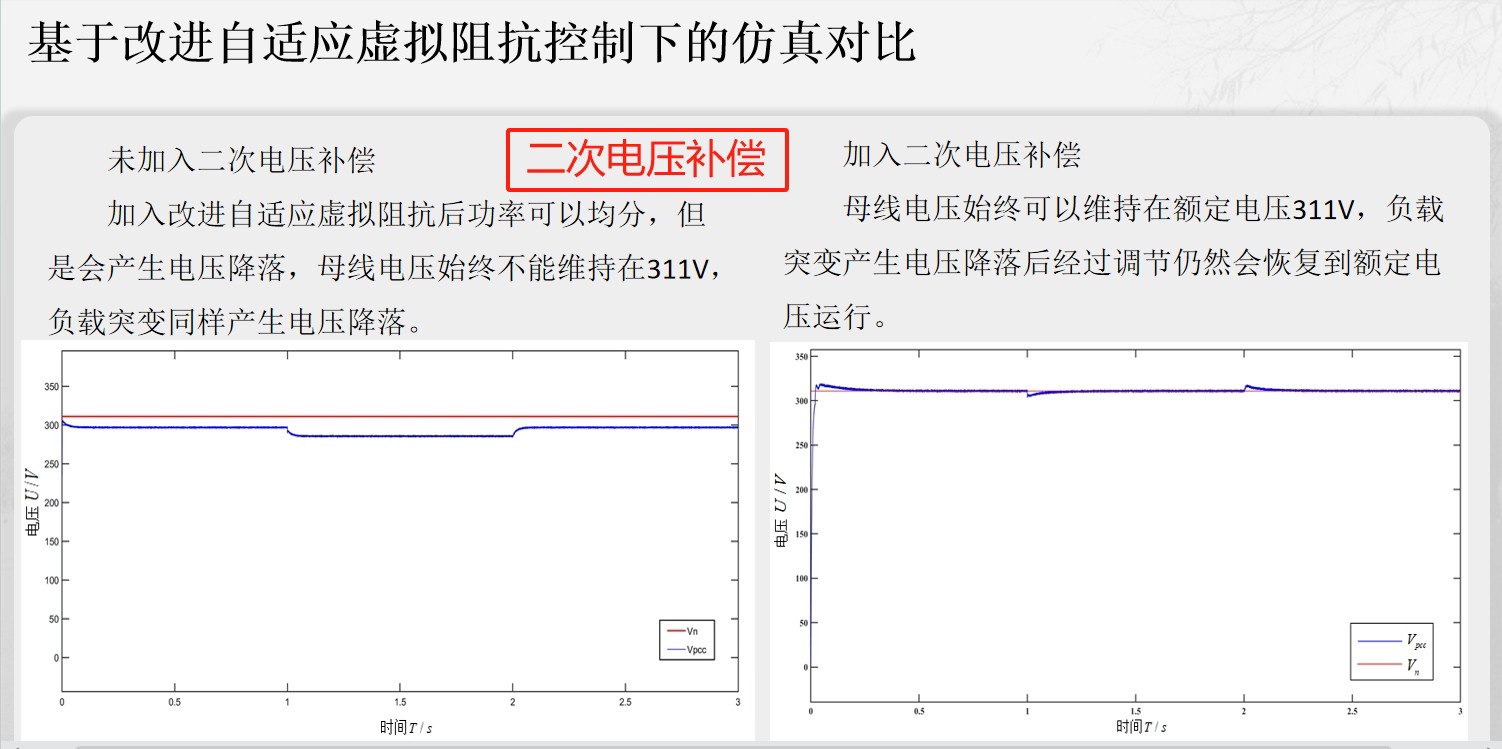

二次补偿：电压频率的定海神针

一次控制解决了分配问题，但可能让系统电压像过山车。这时候二次控制就要出手了，比如用这个电压恢复逻辑：

% 二次电压补偿控制器
V_ref = 380; % 额定电压
delta_V = (V_ref - V_measured) * Ki_v * dt;
V_output += delta_V + consensus_term;

Kiv是积分系数，consensusterm来自邻居的电压偏差平均值。这相当于每个逆变器都带着对讲机，边测量自家电压边喊话："我这儿比标准低2V！""我高了1V！"然后大家取个折中值慢慢回调。

---

仿真翻车现场实录

在复现参考文献时，我曾把一致性算法的通信延迟设成0.1秒，结果系统震荡得像蹦迪现场。后来在Simulink里加了个滞后补偿模块：

% 通信延迟补偿
delayed_signal = delay(input_signal, tau);
compensated_signal = delayed_signal * exp(tau * s); % s为拉普拉斯算子

这波操作相当于给过时的信息打上"过期时间"标签，让控制器知道该用多快的速度消化旧数据。调试完再看波形，曲线收敛得比军训叠的被子还整齐。

---

说人话版本

这套方法本质上是在做三件事：

1. 让每台逆变器学会"察言观色"（邻居通信）
2. 根据团队表现动态调整自己的出力策略（虚拟阻抗自适应）
3. 发现整体跑偏时悄悄踩刹车/油门（二次补偿）

下次看到微电网仿真波形丝滑如德芙，别忘了里面藏着这些鸡飞狗跳的调参故事。

改进自适应虚拟阻抗的一致性算法多机并联控制仿真 [1]资料：simulink仿真模型+理论说明PPT+复现的参考文献 [2]参考文献：《基于一致性理论的孤岛微电网分布式控制策略研究_熊德超》 [3]主要内容描述： （1）采用分层控制策略对系统进行控制 （2）通过一致性算法结合自适应虚拟阻抗控制的方式补偿线路阻抗不匹配对无功功率分配的影响，从而实现无功功率能够精确按比例分配，达到抑制环流的目的 （3）在基于改进自适应虚拟阻抗的一次控制基础上，增添采用基于一致性算法的二次电压、频率补偿控制，使系统中电压和频率迅速且准确跟踪额定值
