虚拟同步发电机（VSG）并网MATLAB仿真探索

UhMITKJvJkro

267人浏览 · 2026-03-22 10:30:00

UhMITKJvJkro · 2026-03-22 10:30:00 发布

虚拟同步发电机（VSG）并网MATLAB仿真模型。波形正确，包含有功-频率、无功-电压、电压电流双闭环、虚拟阻抗部分。需要的直接即可，看到马上，不，商品具有可复制性，售出不退不换，望理解虚拟同步发电机仿真 VSG仿真

在电力系统的研究领域中，虚拟同步发电机（VSG）技术逐渐崭露头角，它模拟传统同步发电机的运行特性，为电力系统的稳定运行和新能源的接入提供了新的思路。今天咱们就来聊聊这个VSG并网的MATLAB仿真模型。

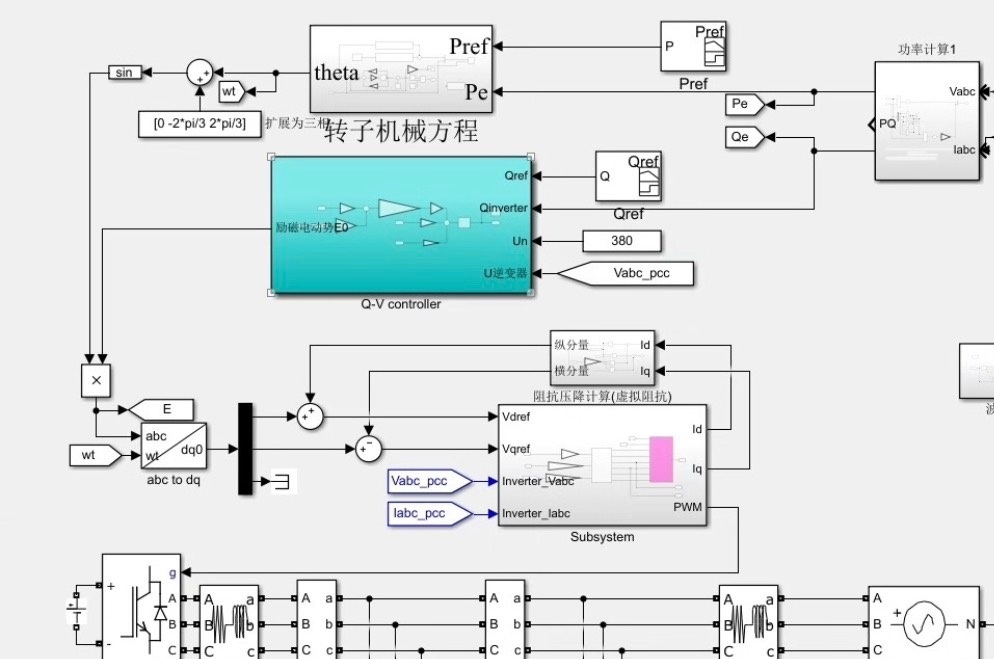

一、整体框架

整个VSG并网MATLAB仿真模型主要包含几个关键部分：有功 - 频率、无功 - 电压、电压电流双闭环以及虚拟阻抗部分。这些部分相互协作，共同模拟出VSG的特性。

二、有功 - 频率部分

有功 - 频率关系是VSG模拟同步发电机特性的重要一环。同步发电机遵循着功频特性，当有功功率变化时，频率也会相应改变。在VSG中，我们通过类似的原理来实现这一特性。

代码示例

% 有功 - 频率控制参数
Kp_f = 0.1; % 频率调节系数
Ki_f = 0.01; % 积分系数
w0 = 2*pi*50; % 额定角频率
P_ref = 1000; % 有功功率参考值

% 初始化变量
P = 0; % 当前有功功率
w = w0; % 当前角频率
e_f = 0; % 频率误差
e_f_integral = 0;

for k = 1:length(t)
    % 计算频率误差
    e_f = P_ref - P;
    e_f_integral = e_f_integral + e_f * Ts;
    % 根据PI控制计算角频率
    w = w0 + Kp_f * e_f + Ki_f * e_f_integral;
    % 更新有功功率（这里简化示意，实际中由功率测量模型更新）
    P = P + some_power_change;
end

代码分析

在这段代码里，我们首先定义了一些必要的参数，像频率调节系数Kpf、积分系数Kif，还有额定角频率w0和有功功率参考值Pref。接着在循环中，通过计算有功功率参考值和当前有功功率的误差ef，利用PI控制器，也就是Kpf ef + Kif ef_integral这部分，来调整角频率w。这样就模拟出了有功功率变化时频率相应改变的特性。

三、无功 - 电压部分

无功 - 电压关系也是VSG的关键特性。就如同传统同步发电机，无功功率的变化会影响端电压。

代码示例

% 无功 - 电压控制参数
Kp_v = 0.05; % 电压调节系数
Ki_v = 0.005; % 积分系数
V0 = 380; % 额定电压
Q_ref = 500; % 无功功率参考值

% 初始化变量
Q = 0; % 当前无功功率
V = V0; % 当前电压
e_v = 0; % 电压误差
e_v_integral = 0;

for k = 1:length(t)
    % 计算电压误差
    e_v = Q_ref - Q;
    e_v_integral = e_v_integral + e_v * Ts;
    % 根据PI控制计算电压
    V = V0 + Kp_v * e_v + Ki_v * e_v_integral;
    % 更新无功功率（这里简化示意，实际中由功率测量模型更新）
    Q = Q + some_reactive_power_change;
end

代码分析

类似有功 - 频率部分，这里定义了电压调节相关参数，如Kpv、Kiv，额定电压V0和无功功率参考值Qref。循环中，通过计算无功功率参考值与当前无功功率的误差ev，利用PI控制器调整电压V，从而实现无功 - 电压的控制特性。

四、电压电流双闭环部分

电压电流双闭环控制可以让VSG更好地跟踪参考值，提高系统的稳定性和动态性能。

代码示例

% 电压外环参数
Kp_v_out = 0.2;
Ki_v_out = 0.02;
% 电流内环参数
Kp_i = 0.1;
Ki_i = 0.01;

% 初始化变量
V_ref = 380; % 电压参考值
i_ref = 0; % 电流参考值
e_v_out = 0;
e_v_out_integral = 0;
e_i = 0;
e_i_integral = 0;

for k = 1:length(t)
    % 电压外环
    e_v_out = V_ref - V;
    e_v_out_integral = e_v_out_integral + e_v_out * Ts;
    i_ref = Kp_v_out * e_v_out + Ki_v_out * e_v_out_integral;

    % 电流内环
    e_i = i_ref - i;
    e_i_integral = e_i_integral + e_i * Ts;
    u = Kp_i * e_i + Ki_i * e_i_integral;
    % 更新电压和电流（实际由电路模型更新）
    V = V + some_voltage_change;
    i = i + some_current_change;
end

代码分析

这段代码分为电压外环和电流内环。在电压外环中，通过计算电压参考值Vref和当前电压V的误差evout，利用PI控制器得到电流参考值iref。然后在电流内环，计算电流参考值iref和当前电流i的误差ei，再通过PI控制器得到控制量u，这个u一般用于控制逆变器等功率器件，以此来实现电压电流双闭环控制。

五、虚拟阻抗部分

虚拟阻抗的引入主要是为了改善VSG的输出特性，比如抑制环流，增强系统稳定性。

代码示例

% 虚拟阻抗参数
Zv = 0.1 + 0.05i; % 虚拟阻抗

% 计算虚拟阻抗上的电压降
delta_V = I * Zv;
% 更新输出电压
V_out = V - delta_V;

代码分析

这里简单定义了虚拟阻抗Zv，通过当前输出电流I与虚拟阻抗相乘得到虚拟阻抗上的电压降deltaV，然后从原本的输出电压V中减去这个电压降，得到新的输出电压Vout。这样就模拟出了虚拟阻抗对输出特性的影响。

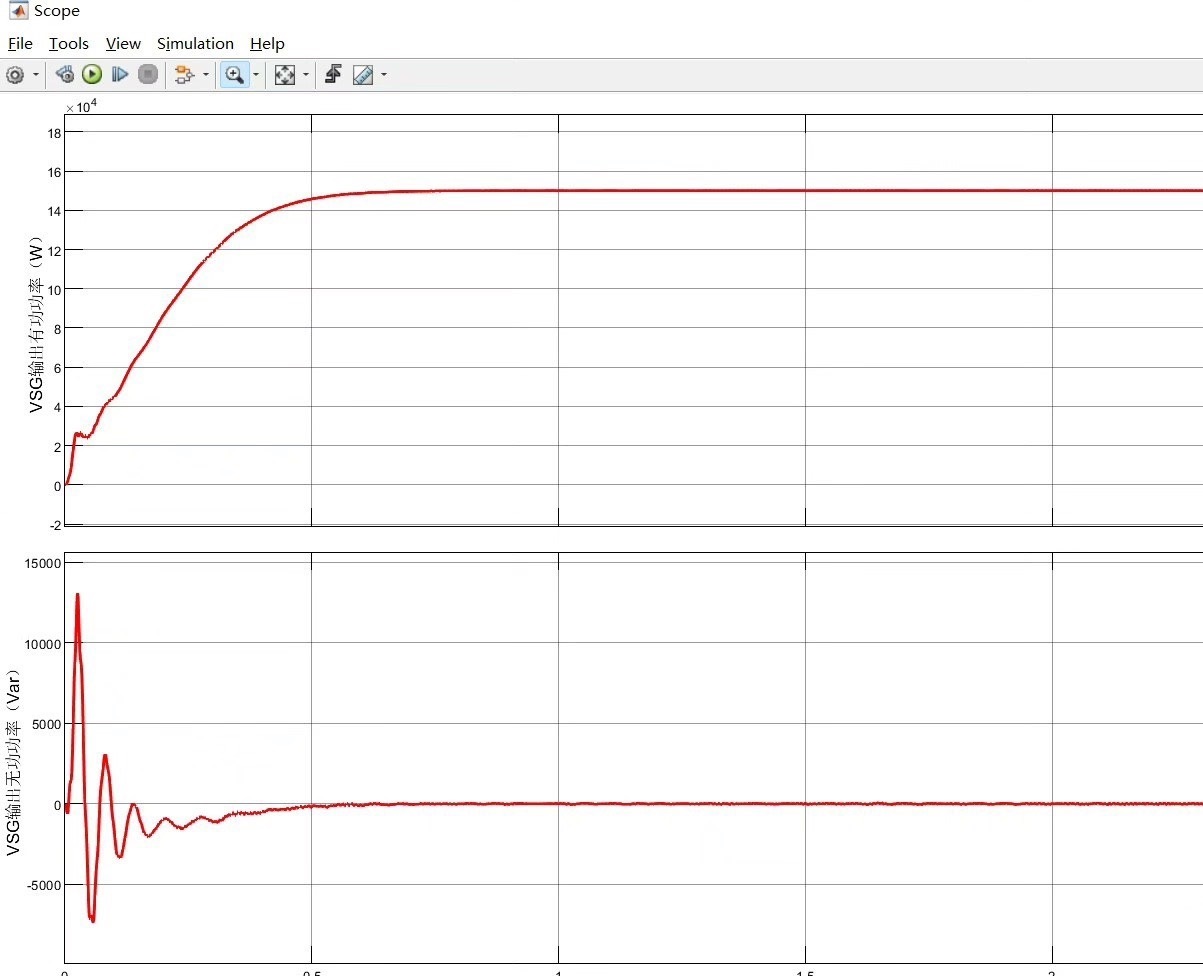

通过这几个部分的协同工作，我们就能搭建出一个较为完整的虚拟同步发电机（VSG）并网MATLAB仿真模型，并且能得到正确的波形，对VSG的特性进行深入研究。需要注意的是，以上代码只是关键部分的简化示意，实际完整的仿真模型还需要更多细节和完善的电路模型等。同时，咱们这个模型相关内容具有可复制性，一旦交付，售出不退不换哦，希望大家理解~ 欢迎一起交流VSG仿真相关的各种问题。
